産業機械では、要求の厳しい環境全体で信頼性の高い動作を保証するために、ベアリングを正確に選択する必要があります。の 61844-2RSベアリング は、汚染防止と保守間隔の延長を必要とする用途向けに特別に設計された特殊な密閉型深溝玉軸受を表します。この包括的なガイドでは、ベアリングの仕様、選択基準、認定サプライヤーの評価を検討し、産業運営のための十分な情報に基づいた購入決定をサポートします。
ベアリングの選択は、機器の信頼性、メンテナンスコスト、生産の継続性に影響を与えます。技術仕様、性能制限、サプライヤーの能力を理解することで、総所有コストを管理しながらベアリングの性能を最適化することができます。 61844-2RS 設計の密閉構造は、現代の産業施設に共通する環境上の課題に対処します。

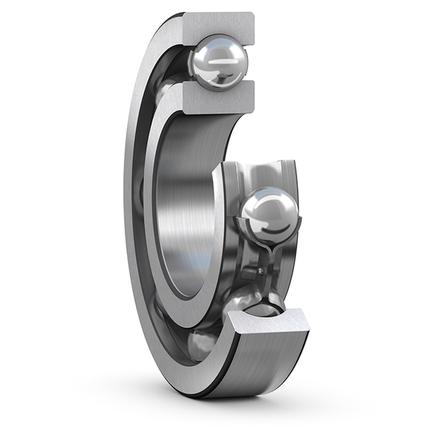

軸受の名称は、各コンポーネントが特定の技術的意味を持つ標準化された命名法に従っています。分類 61844-2RS は、包括的な汚染防止を提供する二重ゴムシールを備えた深溝玉軸受を示します。
| 指定コンポーネント | 意味 | 技術的意義 |
|---|---|---|
| 6 | 深溝玉軸受タイプ | ラジアル荷重およびアキシアル荷重容量 |
| 18 | 618シリーズの分類 | 薄肉軸受カテゴリー |
| 44 | ボアサイズコード | 内径220mmに換算 |
| 2RS | 両面二重ゴムシール | 完全な汚染保護 |
この軸受は、歴史的な指定システムとメーカー固有のコーディングを反映した複数の命名法に基づいて存在します。
2Z バリアントはゴム製シールではなく金属シールド構造を提供し、シール効果を犠牲にしながら最高速度を向上させます。 2RS シールド設計と 2Z シールド設計のどちらを選択するかは、特定の環境条件と速度要件によって異なります。
61844-2RS ベアリングは、適切な耐荷重能力を維持しながらスペース利用を最適化する薄肉構造を特徴としています。次の表は、包括的な寸法仕様を示しています。
| パラメータ | 値 | アプリケーションノート |
|---|---|---|
| 内径 (d) | 220mm | シャフト取付穴径 |
| 外径(D) | 270mm | ハウジング穴径 |
| 幅(B) | 24mm | アキシアルベアリング寸法 |
| 最小肩フィレット半径 (r) | 1.5mm | シャフト設計の考慮事項 |
| 重量 | 2.6～2.85kg | 単位軸受質量あたり |
取り付け寸法を正確に理解することで、ベアリングの適切な取り付けが保証され、取り付けの損傷が防止されます。
定格荷重を理解することはベアリングの選択の基本であり、耐用年数全体にわたって適切な安全マージンを確保します。
| 定格荷重の種類 | 値 (kN) | アプリケーションコンテキスト |
|---|---|---|
| 動定格荷重 (Cr) | 78 | 回転軸受耐荷重 |
| 静定格荷重（Cor） | 110 | 定常または始動負荷条件 |
定格荷重は、標準化された工学公式を使用してベアリングの耐用年数を計算するための基礎を確立します。動定格荷重は回転ベアリングに適用され、静定格は静止シナリオと機器の起動条件に適用されます。これらの値は、ベアリングの設計計算全体に適用できる業界標準の参照仕様を表しています。
61844-2RS ベアリングは、シールの種類、潤滑方法、熱放散特性によって決定される定義された速度範囲内で効果的に動作します。
| 潤滑タイプ | 最高速度(rpm) | テクニカルノート |
|---|---|---|
| グリース潤滑（2RSシール） | 1200-1300 | 標準シールドベアリング、低速用途 |
| オイル潤滑 (2RS シール) | 1500-1600 | 密閉設計により、高速化のためのオイル循環が制限されません。 |
61844-2RS ベアリングは、-30°C ～ 120°C の温度範囲全体で効果的に動作します。この範囲は、ゴムシールの弾性とグリースの熱安定性によって決まります。 120℃を超える温度は、ゴムシールの完全性とグリースの性能に危険をもたらします。高温環境が継続する施設では、特殊な高温グリースの種類とシール材料のオプションについてベアリングのサプライヤーに相談する必要があります。
このベアリングには標準で C3 クリアランス等級が付けられており、標準の C0 クラスベアリングと比較して内部間隔が増加していることを示しています。このクリアランスの選択には、次のような重要な利点があります。
C3 クリアランス分類は、動作温度が標準周囲条件を超えた場合、または通常動作中に熱サイクルが発生した場合の 61844-2RS ベアリングの最適な選択を表します。
2RS の指定は、ベアリングの両側にゴム製シールが配置され、外部汚染から継続的に保護されていることを示します。この密閉構造は、オープンベアリング設計に比べてコストプレミアムを正当化する、測定可能な利点を提供します。
| シールアドバンテージ | 運用上のメリット |
|---|---|
| 両面ゴムシール接触 | 粉塵、水、化学物質の侵入に対する完全な保護 |
| 潤滑済みグリースキャビティ | 潤滑保持期間の延長とメンテナンス頻度の削減 |
| 工場で充填されたベアリング設計 | 初期グリース塗布不要ですぐに取り付け可能 |
| 密閉構造 | メンテナンスコストの削減と再潤滑間隔の延長 |
61844-2RS ベアリングは、動作温度範囲全体にわたって一貫した潤滑を提供するように配合された特殊なベアリング グリースが工場で充填された状態で出荷されます。標準のグリース配合物には、性能を低下させることなく、熱的に要求の厳しい環境での長時間の動作をサポートする高温機能が含まれています。
再潤滑に関する考慮事項: ベアリングの動作にグリースの補充が必要な場合、ベアリングのサプライヤーは、温度変化に対して粘度安定性と機械的安定性を維持する配合を推奨します。互換性のないタイプのグリースを混合すると、性能の低下、摩擦の増加、摩耗パターンの加速が生じる可能性があります。
産業用アプリケーションでは、61844-2RS 密閉型設計と、ゴム製シールではなく金属シールドを備えた 61844-2Z の代替品との間の評価が必要になる場合があります。
| デザインの特徴 | 61844-2RS 密閉型 | 61844-2Z シールド付き |
|---|---|---|
| 汚染防止 | 優れたゴムシール効果 | 適度な金属シールド保護 |
| 速度性能 | 中程度 (1200-1600 rpm) | より高い最大速度が可能 |
| 摩擦特性 | シールの耐摩擦性が高い | 摩擦が少なく、速度性能が向上します |
| グリースの保持力 | 優れた保持力で漏れを低減 | 中程度の保持能力 |
| メンテナンスの必要性 | 最小限の介入が必要 | より頻繁なメンテナンスが必要 |
2RS 設計と 2Z 設計の選択では、環境条件、必要な速度範囲、利用可能なメンテナンス リソースを優先する必要があります。シールド設計は汚染された環境で優れた保護を提供し、シールド設計はクリーンな高速アプリケーションでのパフォーマンスを最適化します。
618 シリーズの名称は、外径と幅の測定値に対して内径を最適化した薄壁ベアリング構造を示しています。この効率的な形状は、スペースに制約のある産業用途に大きな利点をもたらします。
薄肉構造により、寸法が小さくなったにもかかわらず支持力が損なわれることはありません。このベアリングは、最適化された内部形状と精密な転動体の設計により、ラジアル荷重とアキシアル荷重の両方を効果的に支えます。この性能特性により、機器メーカーは構造の完全性と信頼性を維持しながら機器全体のサイズを縮小できます。
2RS シール型バリアントは、汚染への曝露によりベアリングの寿命が脅かされる産業部門における特定の課題に対処します。
61844-2RS ベアリングは、密封された薄壁構造により重要な汚染防止とコンパクトなスペース効率を提供するさまざまな産業分野に使用されます。
産業施設にはさまざまな環境条件が存在しますが、密閉型ベアリング設計により次のような環境条件が効果的に緩和されます。
取り付け前の慎重な検査により、ベアリングの適切な状態が確保され、取り付け時の損傷が防止されます。
ベアリングハウジングの取り付け: ベアリングの外径はハウジングの穴に収まるため、シールの損傷を防ぐために慎重に挿入する必要があります。取り付けスリーブまたはテーパーツールは、挿入中にシールリップの形状を保護します。プレスの設置には、メーカーの仕様内で徐々に力を加える校正済みの装置を使用する必要があります。
シャフトの取り付けに関する考慮事項: ベアリングの内輪は、シャフトの指定された位置に固定され、適切な軸方向の位置決めが荷重分散とシールの完全性にとって重要です。シャフトの肩部の形状は、動作中の軸方向の動きを許容する隙間なくベアリングの幅に対応する必要があります。
シールされたベアリング構造は、設置中に保護対策が必要な特定の脆弱性を生み出します。
ベアリングの騒音特性は、内部摩耗が進行するにつれて徐々に変化します。通常の動作では、回転はほとんど聞こえませんが、ベアリングに障害が発生すると、明確な音響特性が生成されます。
軸受温度は、予防保守のスケジュール設定をサポートする客観的な故障予測データを提供します。通常の動作では、周囲温度に加えて負荷によって発生する熱を加えた定常状態の温度が維持されます。過度の温度上昇は次のことを示します。
加速度計装置は、摩耗の進行を示すベアリング固有の振動パターンを検出します。初期段階の回転要素の欠陥は、ベアリングの形状と回転速度に直接関係する予測可能な周波数で特徴的な振動の兆候を生成します。劣化が進行すると、振動振幅が増加し、周波数成分がより広範囲にわたって拡大します。
ベアリングの外部検査により、内部の損傷が重大になる前に、進行中の問題を特定します。
適格者の識別 ベアリングサプライヤー 単純な価格比較を超えて、複数の機能側面にわたる体系的な評価が必要です。サプライヤーの選択は、ベアリングの品質、技術サポートの利用可能性、製造業務のサプライ チェーンの信頼性に大きく影響します。
信頼できるベアリングのサプライヤーは、一貫した製品基準への取り組みを示す正式な品質管理システムを維持しています。関連する認定には次のものが含まれます。
大手ベアリングサプライヤーは、情報に基づいた購入決定をサポートする包括的な技術リソースを提供しています。
| サポートサービス | 値 to Operations |
|---|---|
| 負荷計算支援 | 特定の用途に対するベアリングの選択が適切であることを保証します |
| アプリケーションエンジニアリングに関するコンサルティング | ベアリングの選択と取り付け戦略を最適化します |
| インストールガイドラインのドキュメント | 取り付けの損傷を防ぎ、シールの完全性を保証します |
| 故障解析サポート | 根本原因を特定し、運用上の修正を可能にします |
| 完全な製品仕様ドキュメント | 設計検証とコンプライアンスをサポートする技術データ |
生産スケジュールでコンポーネントの交換が必要な場合、製造の継続性はベアリングの可用性によって決まります。サプライヤー評価では以下を評価する必要があります。
偽造ベアリングは、産業部門全体にわたる持続的なサプライチェーンのリスクを表します。認定サプライヤーは、不正な製品から保護するための認証対策を実装しています。
ベアリングコストは、設置作業、メンテナンス介入、生産ダウンタイムの影響を含む総所有コストの一部にすぎません。サプライヤーの選択は、単価と品質保証、技術サポート、および信頼性の要素のバランスを取る必要があります。競争力のある単価設定と品質保証および技術サポートを組み合わせることで、通常、最小コストの調達アプローチよりも全体的なコストが低くなります。
密閉型ベアリング設計は、オープン型ベアリング構成と比較してメンテナンス頻度を減らしますが、系統的なメンテナンス プロトコルにより動作寿命を大幅に延長します。
ベアリングの寿命は、動作環境の保護とメンテナンス規律に大きく依存します。
費用対効果の高いベアリング管理には、任意の時間間隔ではなく摩耗指標に基づいてタイムリーに交換を決定する必要があります。振動解析、温度監視、音響解析を活用した予知保全アプローチにより、信頼性とコスト効率を両立させた最適な交換タイミングを実現します。軸受寿命の延長と交換頻度の低減により、運用コスト構造が直接的に改善されます。
61844-2RS ベアリングは、複数のメーカーの同様の設計のより広範なエコシステム内に存在します。相互参照情報を理解すると、サプライ チェーンの柔軟性やコストの最適化が必要な場合に、同等のベアリングを特定するのに役立ちます。
同等のベアリングを評価する場合は、交換用ベアリングが次の重要なパラメータを満たしていることを確認してください。
信頼できるベアリングのサプライヤーは、製品ポートフォリオから同等のモデルを迅速に特定できるように、詳細な相互参照文書を維持しています。このリソースは、生産スケジュールによりベアリングの迅速な交換が要求され、サプライ チェーンの柔軟性が必要であることが判明した場合に非常に貴重であることがわかります。
2RS の指定は、ベアリングの両側にゴム製シールが装備されており、包括的な汚染防止を提供していることを示します。 2 はデュアルシールを意味し、RS はゴムシールを表します。この密閉構造により、制御された内部環境が形成され、一貫した潤滑が維持され、環境汚染物質が排除されるため、2RS ベアリングは、延長されたサービス間隔と最小限のメンテナンス介入が必要な用途に適しています。
61844-2RS ベアリングにはゴム シールが組み込まれており、優れた汚染保護を実現しながら、最大 1600 rpm までの中速で動作します。 61844-2Z バリアントでは、ゴム製シールの代わりに金属シールドを使用し、シール効果を犠牲にしながら高速動作を可能にします。選択は、環境汚染レベルと特定の用途に必要な速度範囲によって異なります。
61844-2RS ベアリングは、業界標準の参照仕様に従って、最大 78 kN の動的荷重と最大 110 kN の静的荷重をサポートします。特定の用途における実際の耐荷重は、動作速度、予想耐用年数、取り付け配置、および環境要因によって異なります。詳細な負荷寿命計算方法を参照したり、軸受サプライヤーの技術サポートを利用したりすることで、要求の厳しい用途に適した軸受を確実に選択できます。
工場で密封された 61844-2RS ベアリングは、内部にグリースが保持されているため、耐用年数の間、最小限の再潤滑しか必要としません。再潤滑の頻度は、動作速度、負荷、温度条件、およびデューティ サイクル強度によって異なります。アプリケーションによっては、追加の潤滑剤を使用せずに長時間動作する場合もありますが、高速で連続動作する場合は、メーカーの推奨に従って定期的にグリースを補給する必要がある場合があります。目視検査によってグリースの状態を監視することで、再潤滑の必要性を示す変色や乾燥に対処します。
標準の 61844-2RS ベアリングは約 120 ℃まで有効に動作しますが、この限界はゴム シールの弾性とグリースの熱安定性によって決まります。高温での長時間の動作には、グリースの配合熱特性を評価し、内部のゴム製シールが高温でもシール効果を維持していることを確認する必要があります。特殊な高温グリースのバリアントは動作温度性能を拡張する可能性がありますが、変更には仕様の前に明示的な検証が必要です。
隙間の分類は、軸受コンポーネント間の内部間隔を示します。 C3 クリアランスは、標準の C0 クラスのベアリングと比較して内部間隔が増加していることを示します。 C3 クリアランスで提供される 61844-2RS ベアリングは、高温動作時の熱膨張に対応し、高温条件下での内部応力を軽減します。このクリアランスの選択は、重大な温度変化や持続的な高温動作が発生するアプリケーションで特に有益であることがわかります。
初期故障の兆候には、ベアリングの騒音の増加、動作温度の上昇、加速度計の監視によって検出される振動パターンの変化、およびシールの硬化やグリースの変色を明らかにする目視検査が含まれます。通常動作中のベースラインの振動シグネチャと温度測定を確立することで、進行性の劣化を特定する傾向の比較が可能になります。ベアリングの交換を通じてこれらの早期警告サインに対処することで、予期せぬ機器の故障とそれに伴う生産の中断を防ぎます。
ベアリングのメンテナンスの優先事項には、汚染暴露を軽減する環境保護、熱劣化を防止する動作温度制御、異常な荷重パターンを防止する体系的なアライメント検証、予測交換スケジュールを可能にする振動モニタリング、性能分析をサポートする文書化されたメンテナンス記録が含まれます。これらの要素は総合的にベアリングの耐用年数を延長すると同時に、動作の信頼性を向上させ、総所有コストを削減します。
サプライヤーの選択では、単価だけではなく、品質管理システム認証、技術サポート能力、サプライチェーンの信頼性、製品の信頼性保証メカニズム、総所有コストを評価する必要があります。大手サプライヤーは、詳細な製品ドキュメント、アプリケーション エンジニアリング サポート、障害分析支援、生産スケジュールをサポートする在庫状況を提供します。品質保証と技術サポートを組み合わせた競争力のある価格設定により、通常、最小コストの調達アプローチよりも全体的なコストが低くなります。
ベアリングの設計は、さまざまなスペースと負荷の要件に合わせて最適化された多次元シリーズにわたって存在します。 618 シリーズは、外径と幅に対して内径を最大化する薄肉構造を表しています。適切なベアリング シリーズの選択は、利用可能な取り付けスペース、負荷要件、速度能力、環境条件によって異なります。ベアリングサプライヤーの相互参照ドキュメントを参照すると、特定の寸法および性能要件に適合する代替品を特定するのに役立ちます。
618 シリーズの名称は、外径測定値に対して内径を最適化する薄肉ベアリング構造を示します。この効率的な形状により、耐荷重能力を維持しながらハウジングとシャフトのサイズ要件が軽減され、機器の再設計においてスペース効率の利点がもたらされます。薄肉構造により、ラジアル荷重とアキシアル荷重容量を維持しながら、標準設計と比較してベアリング質量が削減されます。
密閉ベアリング構造により、オープンベアリング設計と比較して、完全な汚染保護、潤滑保持期間の延長、メンテナンス頻度の削減、耐用年数の延長が実現します。工場で密封されたベアリングは潤滑済みで届くので、最初にグリースを塗布する必要がなく、すぐに取り付けることができるため、組み立ての労力が軽減されます。通常、メンテナンスの削減とサービス間隔の延長により、軸受の耐用年数全体にわたる総所有コストの削減により、単価の上昇が相殺されます。
