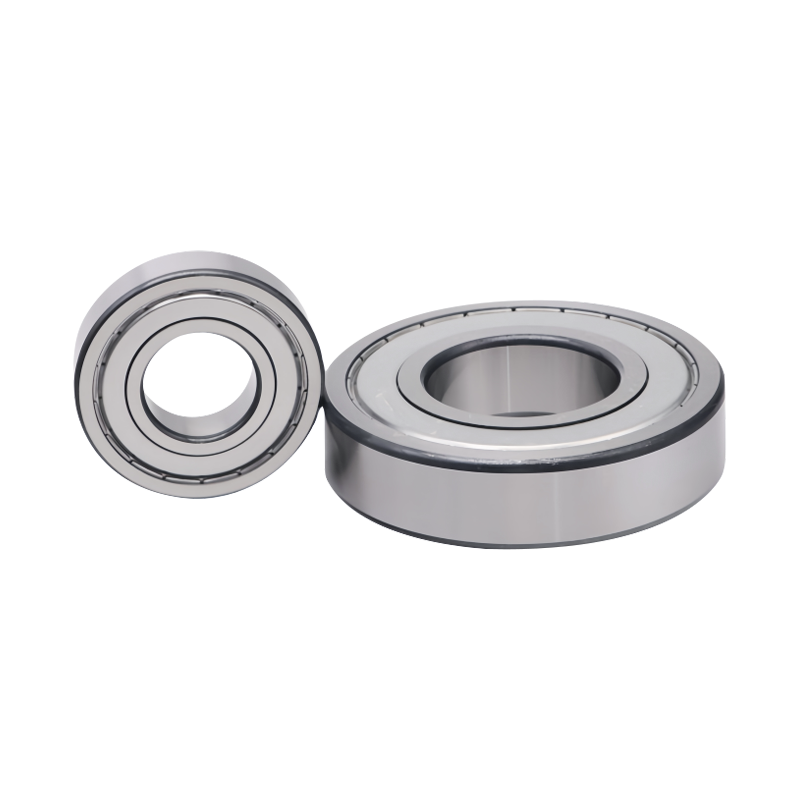

3200 A-2ZTN9/MT33 複列アンギュラ玉軸受

ホーム / ベアリング / アンギュラ玉軸受 / 3200 A-2ZTN9/MT33 複列アンギュラ玉軸受

3200 A-2ZTN9/MT33 複列アンギュラ玉軸受

複列アンギュラ玉軸受 (DRACBB) 複列アンギュラ玉軸受 (DRACBB) の設計は、基本的に 2 つの単列アンギュラ玉軸受と同じですが、占有する軸方向スペースが大幅に小さくなります。 DRACBB はラジアル荷重と両方向に作用するアキシアル荷重に耐えることができます。シャフトやハウジングの両軸方向の変位を規制することができます。標準的な接触角は 30°で、高剛性の軸受配置を提供し、転倒の瞬間に耐えることができます。

Contact Us お問い合わせ
プレV：No previous product 次へ：7200 BECBP アンギュラ玉軸受
  • 説明
  • 仕様
  • お問い合わせ

軸受の特性
・コンパクトな軸方向スペース： 最小限の軸方向スペースが必要です。
·省スペースソリューション: 軸方向のスペースが制限されている用途に適しており、多くの場合、背中合わせに取り付けられた 2 つの単列アンギュラ玉軸受を置き換えます。
·結合耐荷重: ラジアル荷重と両方向のアキシアル荷重を負荷します。
・モーメント耐荷重： 転倒の瞬間にも耐えられます。
·リジッドベアリング配置: 高いシステム剛性を提供します。

主な利点
・高剛性と耐荷重： 単列アンギュラ玉軸受と比べて剛性が大幅に向上します。
·トリプル負荷能力: ラジアル荷重、両方向のアキシアル荷重と転倒モーメントを同時に負荷することができます。
・高剛性に最適： 高い剛性が要求される用途に最適です。

応用分野（アプリケーション）
●自動車の前輪ハブに広く使用されています。
●オイルポンプ、ルーツブロワー、エアコンプレッサー。
●各種変速機・変速機。
・工作機械主軸

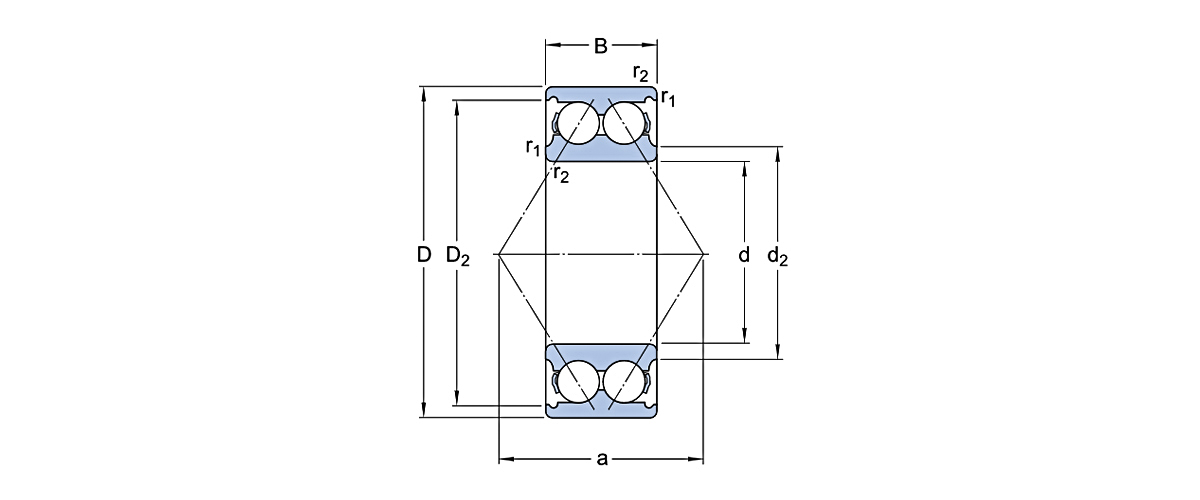

基本寸法 基本定格荷重 速度定格 ミサ モデル
ダイナミックな 静的 基準速度 制限速度 ベアリングNo.
d[mm] D[mm] B[mm] C[kN] C0[kN] [r/分] [r/分] [kg]
10 30 14 6.849 3.87 23400 21600 0.051 3200 A-2ZTN9/MT33 ベアリング
10 30 14 6.849 3.87 23400 21600 0.051 3200 ATN9 ベアリング
10 30 14 6.849 3.87 15300 0.051 3200 A-2RS1TN9/MT33 ベアリング
12 32 15.9 9.09 5.04 21600 19800 0.058 3201 A-2ZTN9/MT33 ベアリング
12 32 15.9 9.09 5.04 21600 19800 0.058 3201 ATN9 ベアリング
12 32 15.9 9.09 5.04 13500 0.058 3201 A-2RS1TN9/MT33 ベアリング
15 35 15.9 10.08 6.12 19800 16200 0.066 3202 A-2ZTN9/MT33 ベアリング
15 35 15.9 10.08 6.12 19800 16200 0.066 3202 ATN9 ベアリング
15 35 15.9 10.08 6.12 12600 0.066 3202 A-2RS1TN9/MT33 ベアリング
15 42 19 13.59 8.37 16200 14400 0.13 3302 A-2Z ベアリング
15 42 19 13.59 8.37 16200 14400 0.13 3302 A-2ZTN9/MT33 ベアリング
15 42 19 13.59 8.37 16200 14400 0.13 3302 ATN9 ベアリング
15 42 19 13.59 8.37 10800 0.13 3302 A-2RS1 ベアリング
15 42 19 13.59 8.37 10800 0.13 3302 A-2RS1TN9/MT33 ベアリング
17 40 17.5 12.87 7.92 17100 14400 0.096 3203 A-2ZTN9/MT33 ベアリング
17 40 17.5 12.87 7.92 17100 14400 0.096 3203 ATN9 ベアリング
17 40 17.5 12.87 7.92 10800 0.096 3203 A-2RS1TN9/MT33 ベアリング
17 47 22.2 19.44 11.43 15300 12600 0.18 3303 A-2Z ベアリング
17 47 22.2 19.44 11.43 15300 12600 0.18 3303 A-2ZTN9/MT33 ベアリング
17 47 22.2 19.44 11.43 15300 12600 0.18 3303 ATN9 ベアリング
17 47 22.2 19.44 11.43 9900 0.18 3303 A-2RS1 ベアリング
17 47 22.2 19.44 11.43 9900 0.18 3303 A-2RS1TN9/MT33 ベアリング
20 47 20.6 18.36 11.61 14400 12600 0.16 3204A ベアリング
20 47 20.6 18.36 11.61 14400 12600 0.16 3204 A-2Z ベアリング
20 47 20.6 18.36 11.61 14400 12600 0.16 3204 A-2ZTN9/MT33 ベアリング
20 47 20.6 18.36 11.61 14400 12600 0.16 3204 ATN9 ベアリング
20 47 20.6 18.36 11.61 9000 0.16 3204 A-2RS1 ベアリング
20 47 20.6 18.36 11.61 9000 0.16 3204 A-2RS1TN9/MT33 ベアリング
20 52 22.2 22.05 14.04 11700 11700 0.22 3304A ベアリング
20 52 22.2 22.05 14.04 11700 11700 0.22 3304 A-2Z ベアリング

基本寸法 基本定格荷重 速度定格 ミサ モデル
ダイナミックな 静的 基準速度 制限速度 ベアリングNo.
d[mm] D[mm] B[mm] C[kN] C0[kN] [r/分] [r/分] [kg]
20 52 22.2 22.05 14.04 11700 11700 0.22 3304 A-2ZTN9/MT33 ベアリング
20 52 22.2 22.05 14.04 11700 11700 0.22 3304 ATN9 ベアリング
20 52 22.2 22.05 14.04 8100 0.22 3304 A-2RS1 ベアリング
20 52 22.2 22.05 14.04 8100 0.22 3304 A-2RS1TN9/MT33 ベアリング
25 52 20.6 19.8 13.77 10800 10800 0.18 3205A ベアリング
25 52 20.6 19.8 13.77 10800 10800 0.18 3205 A-2Z ベアリング
25 52 20.6 19.8 13.77 10800 10800 0.18 3205 A-2ZTN9/MT33 ベアリング
25 52 20.6 19.8 13.77 7650 0.18 3205 A-2RS1 ベアリング
25 52 20.6 19.8 13.77 7650 0.18 3205 A-2RS1TN9/MT33 ベアリング
25 62 25.4 29.25 19.8 9900 9900 0.35 3305A ベアリング
25 62 25.4 29.25 19.8 9900 9900 0.35 3305 A-2Z ベアリング
25 62 25.4 29.25 19.8 9900 9900 0.35 3305 A-2ZTN9/MT33 ベアリング
25 62 25.4 29.25 19.8 9900 9900 0.35 3305 ATN9 ベアリング
25 62 25.4 29.25 19.8 6750 0.35 3305 A-2RS1 ベアリング
25 62 25.4 29.25 19.8 6750 0.35 3305 A-2RS1TN9/MT33 ベアリング
30 62 23.8 27.45 19.8 9000 9000 0.29 3206A ベアリング
30 62 23.8 27.45 19.8 9000 9000 0.29 3206 A-2Z ベアリング
30 62 23.8 27.45 19.8 9000 9000 0.29 3206 A-2ZTN9/MT33 ベアリング
30 62 23.8 27.45 19.8 9000 9000 0.29 3206 ATN9 ベアリング
30 62 23.8 27.45 19.8 6750 0.29 3206 A-2RS1 ベアリング
30 62 23.8 27.45 19.8 6750 0.29 3206 A-2RS1TN9/MT33 ベアリング
30 72 30.2 38.25 27 9000 8100 0.52 3306A ベアリング
30 72 30.2 38.25 27 9000 8100 0.52 3306 A-2Z ベアリング
30 72 30.2 38.25 27 9000 8100 0.52 3306 A-2ZTN9/MT33 ベアリング
30 72 30.2 38.25 27 9000 8100 0.52 3306 ATN9 ベアリング
30 72 30.2 38.25 27 5670 0.52 3306 A-2RS1 ベアリング
30 72 30.2 38.25 27 5670 0.52 3306 A-2RS1TN9/MT33 ベアリング
35 72 27 36.45 27 8100 8100 0.44 3207A ベアリング
35 72 27 36.45 27 8100 8100 0.44 3207 A-2Z ベアリング
35 72 27 36.45 27 8100 8100 0.44 3207 A-2ZTN9/MT33 ベアリング

基本寸法 基本定格荷重 速度定格 ミサ モデル
ダイナミックな 静的 基準速度 制限速度 ベアリングNo.
d[mm] D[mm] B[mm] C[kN] C0[kN] [r/分] [r/分] [kg]
35 72 27 36.45 27 8100 8100 0.44 3207 ATN9 ベアリング
35 72 27 36.45 27 5670 0.44 3207 A-2RS1 ベアリング
35 72 27 36.45 27 5670 0.44 3207 A-2RS1TN9/MT33 ベアリング
35 80 34.9 47.43 37.35 8100 7200 0.74 3307 DJ1 ベアリング
35 80 34.9 48.6 34.2 7650 7650 0.74 3307A ベアリング
35 80 34.9 48.6 34.2 7650 7650 0.74 3307 A-2Z ベアリング
35 80 34.9 48.6 34.2 7650 7650 0.74 3307 A-2ZTN9/MT33 ベアリング
35 80 34.9 48.6 34.2 7650 7650 0.74 3307 ATN9 ベアリング
35 80 34.9 48.6 34.2 5400 0.74 3307 A-2RS1 ベアリング
35 80 34.9 48.6 34.2 5400 0.74 3307 A-2RS1TN9/MT33 ベアリング
40 80 30.2 43.2 32.85 8100 7200 0.57 3208A ベアリング
40 80 30.2 43.2 32.85 8100 7200 0.57 3208 A-2Z ベアリング
40 80 30.2 43.2 32.85 8100 7200 0.57 3208 A-2ZTN9/MT33 ベアリング
40 80 30.2 43.2 32.85 8100 7200 0.57 3208 ATN9 ベアリング
40 80 30.2 43.2 32.85 5040 0.57 3208 A-2RS1 ベアリング
40 80 30.2 43.2 32.85 5040 0.57 3208 A-2RS1TN9/MT33 ベアリング
40 90 36.5 44.46 37.35 7200 6300 0.93 3308 DNRCBM ベアリング
40 90 36.5 58.95 43.2 6750 6750 0.93 3308A ベアリング
40 90 36.5 58.95 43.2 6750 6750 0.93 3308 A-2Z ベアリング
40 90 36.5 58.95 43.2 6750 6750 0.93 3308 A-2ZTN9/MT33 ベアリング
40 90 36.5 58.95 43.2 6750 6750 0.93 3308 ATN9 ベアリング
40 90 36.5 58.95 43.2 4500 0.93 3308 A-2RS1 ベアリング
40 90 36.5 58.95 43.2 4500 0.93 3308 A-2RS1TN9/MT33 ベアリング
40 90 36.5 62.01 51.3 7200 6300 0.93 3308 DMA ベアリング
40 90 36.5 62.01 51.3 7200 6300 0.93 3308 DTN9 ベアリング
45 85 30.2 46.8 37.35 6750 6750 0.63 3209A ベアリング
45 85 30.2 46.8 37.35 6750 6750 0.63 3209 A-2Z ベアリング
45 85 30.2 46.8 37.35 6750 6750 0.63 3209 A-2ZTN9/MT33 ベアリング
45 85 30.2 46.8 37.35 6750 6750 0.63 3209 ATN9 ベアリング
45 85 30.2 46.8 37.35 4770 0.63 3209 A-2RS1 ベアリング

基本寸法 基本定格荷重 速度定格 ミサ モデル
ダイナミックな 静的 基準速度 制限速度 ベアリングNo.
d[mm] D[mm] B[mm] C[kN] C0[kN] [r/分] [r/分] [kg]
45 85 30.2 46.8 37.35 4770 0.63 3209 A-2RS1TN9/MT33 ベアリング
45 100 39.7 55.62 46.8 6750 5670 1.25 3309 DNRCBM ベアリング
45 100 39.7 67.5 47.7 6750 6030 1.25 3309A ベアリング
45 100 39.7 67.5 47.7 6750 6030 1.25 3309 A-2Z ベアリング
45 100 39.7 67.5 47.7 6750 6030 1.25 3309 ATN9 ベアリング
45 100 39.7 67.5 47.7 4320 1.25 3309 A-2RS1 ベアリング
45 100 39.7 71.37 62.55 6750 5670 1.25 3309 DMA ベアリング
50 90 30.2 45.9 38.25 7200 6300 0.65 3210A ベアリング
50 90 30.2 45.9 38.25 7200 6300 0.65 3210 A-2Z ベアリング
50 90 30.2 45.9 38.25 7200 6300 0.65 3210 A-2ZTN9/MT33 ベアリング
50 90 30.2 45.9 38.25 7200 6300 0.65 3210 ATN9 ベアリング
50 90 30.2 45.9 38.25 4320 0.65 3210 A-2RS1 ベアリング
50 90 30.2 45.9 38.25 4320 0.65 3210 A-2RS1TN9/MT33 ベアリング
50 110 44.4 73.71 62.55 6030 5040 1.95 3310 DNRCBM ベアリング
50 110 44.4 84.24 76.5 6030 5040 1.95 3310 DMA ベアリング
50 110 44.4 85.5 62.55 5400 5400 1.95 3310A ベアリング
50 110 44.4 85.5 62.55 5400 5400 1.95 3310 A-2Z ベアリング
50 110 44.4 85.5 62.55 5400 5400 1.95 3310 ATN9 ベアリング
50 110 44.4 85.5 62.55 3870 1.95 3310 A-2RS1 ベアリング
55 100 33.3 54.9 46.8 5670 5670 0.91 3211A ベアリング
55 100 33.3 54.9 46.8 5670 5670 0.91 3211 A-2Z ベアリング
55 100 33.3 54.9 46.8 5670 5670 0.91 3211 ATN9 ベアリング
55 100 33.3 54.9 46.8 4050 0.91 3211 A-2RS1 ベアリング
55 120 49.2 86.04 74.7 5400 4770 2.65 3311 DNRCBM ベアリング
55 120 49.2 99.9 90 5400 4500 2.65 3311 DMA ベアリング
55 120 49.2 100.8 73.35 5400 4770 2.65 3311A ベアリング
55 120 49.2 100.8 73.35 5400 4770 2.65 3311 A-2Z ベアリング
55 120 49.2 100.8 73.35 5400 4770 2.65 3311 ATN9 ベアリング
55 120 49.2 100.8 73.35 3420 2.65 3311 A-2RS1 ベアリング
60 110 36.5 67.5 57.6 5040 5040 1.2 3212A ベアリング

基本寸法 基本定格荷重 速度定格 ミサ モデル
ダイナミックな 静的 基準速度 制限速度 ベアリングNo.
d[mm] D[mm] B[mm] C[kN] C0[kN] [r/分] [r/分] [kg]
60 110 36.5 67.5 57.6 5040 5040 1.2 3212 A-2Z ベアリング
60 110 36.5 67.5 57.6 5040 5040 1.2 3212 ATN9 ベアリング
60 110 36.5 67.5 57.6 3600 1.2 3212 A-2RS1 ベアリング
60 110 36.5 67.5 57.6 3600 1.2 3212 A-2RS1TN9/MT33 ベアリング
60 130 54 114.3 85.5 5040 4500 2.8 3312A ベアリング
60 130 54 114.3 85.5 5040 4500 2.8 3312 A-2Z ベアリング
65 120 38.1 72.54 66.15 5040 4320 1.75 3213A ベアリング
65 120 38.1 72.54 66.15 5040 4320 1.75 3213 A-2Z ベアリング
65 120 38.1 72.54 66.15 3240 1.75 3213 A-2RS1 ベアリング
65 140 58.7 124.2 109.8 4770 4050 4.1 3313 DNRCBM ベアリング
65 140 58.7 131.4 99 4770 4050 4.1 3313A ベアリング
65 140 58.7 131.4 99 4770 4050 4.1 3313 A-2Z ベアリング
70 125 39.7 79.56 72 5040 4050 1.9 3214A ベアリング
70 125 39.7 79.56 72 5040 4050 1.9 3214 A-2Z ベアリング
70 150 63.5 146.7 112.5 4500 3870 5.05 3314A ベアリング
70 150 63.5 146.7 112.5 4500 3870 5.05 3314 A-2Z ベアリング
75 130 41.3 86.04 79.2 4770 4050 2.1 3215A ベアリング
75 130 41.3 86.04 79.2 4770 4050 2.1 3215 A-2Z ベアリング
75 160 68.3 158.4 126 4050 3600 5.6 3315A ベアリング
75 160 68.3 158.4 126 4050 3600 5.6 3315 A-2Z ベアリング
80 140 44.4 95.4 85.5 4500 3870 2.65 3216A ベアリング
80 170 68.3 173.7 140.4 3870 3420 6.8 3316A ベアリング
85 150 49.2 111.6 99 4050 3420 3.4 3217A ベアリング
85 180 73 187.2 158.4 3600 3240 8.3 3317A ベアリング
90 160 52.4 117 108 3870 3240 4.15 3218A ベアリング
90 190 73 187.2 162 3420 3060 9.25 3318A ベアリング
95 170 55.6 143.1 131.4 3600 3060 5 3219A ベアリング
95 200 77.8 216 194.4 3240 2880 11 3319A ベアリング
100 180 60.3 160.2 149.4 3420 2880 6.1 3220A ベアリング
100 215 82.6 229.5 229.5 3060 2520 13.5 3320A ベアリング

基本寸法 基本定格荷重 速度定格 ミサ モデル
ダイナミックな 静的 基準速度 制限速度 ベアリングNo.
d[mm] D[mm] B[mm] C[kN] C0[kN] [r/分] [r/分] [kg]
110 200 69.8 190.8 190.8 3060 2520 8.8 3222A ベアリング
110 240 92.1 261.9 274.5 2700 2340 19 3322A ベアリング
120 190 66 163.8 208.8 3060 3240 7.08 305256 D ベアリング
150 225 73 163.8 238.5 1530 1800 5.52 305286 D ベアリング
150 230 70 182.7 256.5 2520 2700 10.6 305283 D ベアリング
150 230 70 182.7 256.5 2520 2700 10.6 305283 DA ベアリング
160 215 56 121.5 198 2520 2700 5.67 305608 ベアリング
160 215 56 121.5 198 2520 2700 5.45 305608 B ベアリング
160 240 76 210.6 301.5 2340 2520 11.4 305183 ベアリング
170 260 84 252.9 364.5 2160 2340 16.8 305180 ベアリング
180 250 70 171 256.5 2160 2340 9.67 305288 DA ベアリング
180 259.5 66 202.5 279 2160 2340 11 305262 D ベアリング
190 269.5 66 243 373.5 1980 2160 11 305338 D ベアリング
200 279.5 76 217.8 342 1710 2160 13.7 305428 D ベアリング
200 280 80 217.8 342 1980 2160 15.9 305393 ベアリング
200 289.5 76 271.8 427.5 1620 1980 16.4 305263 D ベアリング
200 289.5 76 271.8 427.5 1620 1980 16.4 305263 DA ベアリング
220 309.5 76 280.8 468 1800 1800 17.7 305272 D ベアリング
220 309.5 76 280.8 468 1800 1800 17.7 305272 DA ベアリング
220 309.5 76 280.8 468 1800 1800 17.7 305272 DBベアリング
230 329.5 80 315.9 540 1710 1800 21.9 305264 D ベアリング
260 369.5 92 357.3 639 1530 1530 30 305270 D ベアリング
280 389.5 92 362.7 675 1440 1440 33.2 305269 D ベアリング
[#入力#]

おすすめ商品

動きの未来をエンジニアリングする
UKLについて
Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China 3200 A-2ZTN9/MT33 複列アンギュラ玉軸受 suppliers and OEM/ODM 3200 A-2ZTN9/MT33 複列アンギュラ玉軸受 company, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

Ukl Bearing Manufacturing Co.,Ltd 私たちについてもっと詳しく Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    年

    業界経験

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    モデルの多様性

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    従業員数

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    年間輸出額

Ukl Bearing Manufacturing Co.,Ltd
名誉の証明書
ニュース
  • NU 309 円筒ころ軸受がモーターとギアボックスの設計に優れているのはなぜですか?

    重要なポイント: NU309 ベアリングはフローティング ベアリングとして優れています シャフトの熱膨張が重大な懸念事項となるモーターおよびギアボックスの設計の場合、 NU 309 ベアリング 最も信頼性の高いソリューションを提供します。フランジのない内輪という独自の設計により、有害な内部負荷を引き起こすことなくシャフトが両軸方向に自...

    続きを読む
  • 2206 AV Nilos リングの取り付け方法 (ステップバイステップ ガイド)

    開いた側をベアリングに向けて取り付けます 正しくインストールするには、 2206AV Nilos リングは、凸面 (開いた) 側がベアリング軌道面を向くように配置します。リングはベアリングの外輪に対して同一面に収まる必要があります。 2206 AV Nilos リングの設計上のクリアランスは c = 0.3mm で、歪みがないようにする...

    続きを読む
  • 高速用途に適したアンギュラ玉軸受を選択するにはどうすればよいですか?

    高速回転機械に最適な回転コンポーネントを選択するには、動作条件、内部形状、熱管理を深く理解する必要があります。精密機械の中でも、 アンギュラ玉軸受 高い回転速度を維持しながらラジアル荷重とアキシアル荷重の組み合わせを処理できるため、好ましい選択肢です。 高速動作の要求を理解する 工作機械のスピンドル、ターボチャージャー、高周波モーター、航空宇宙補助電源...

    続きを読む
  • 圧力下での精度: 医療機器ベアリングの選択を決定する重要な要素

    急速に進化する医療技術の分野では、たとえ最小のコンポーネントであっても救命装置の成功を左右する可能性があります。このうち、 医療機器ベアリング 静かだが重要な役割を果たしている。ロボット手術アームから MRI 回転装置に至るまで、信頼性、衛生性、性能に対する要求はかつてないほど高まっています。 材料の選択: 標準を超えたクロム鋼 ...

    続きを読む
アンギュラ玉軸受 Industry knowledge
