SI5TK ベアリングがミニチュア リンケージにとって理想的なメンテナンスフリーのソリューションである理由は何ですか?

精密運動システムにおける SI5TK ベアリングについて

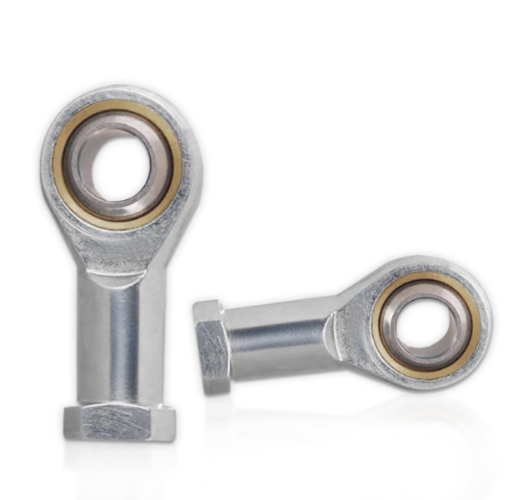

エンジニアや調達専門家が、定期的なグリスアップの必要性を排除した、コンパクトで自己潤滑性のロッドエンドを探しているとき、 SI5TKベアリング 基準点としてよく出てきます。このミニチュア ロッド エンドは、低速揺動運動用に設計された完全自己潤滑球面すべり軸受のファミリーである SI5T/K シリーズに属します。定期的な注油が必要な従来のメタル・オン・メタルジョイントとは異なり、このユニットは PTFE 複合ライナーを球面軌道面に直接一体化しています。その結果、耐荷重性や位置合わせの柔軟性を犠牲にすることなく、緊密なアセンブリに適合するメンテナンス不要のコンポーネントが得られます。

この記事では、SI5TK ロッド エンドの完全な寸法表、材料構成、環境制限、アプリケーション シナリオなどの詳細な技術的内訳を提供します。メーカーのデータシートのすべてのパラメーターが含まれているため、複数のソースを相互参照することなく、情報に基づいて選択を決定できます。

SI5TKベアリングの寸法と詳細仕様

SI5TK ベアリングの寸法エンベロープは、5mm の内径と M5×0.8 の雌ねじによって定義されます。これら 2 つの特徴により、ロッド エンドが相手シャフトおよびねじ付きロッドにどのように取り付けられるかが決まります。以下の表は、SI5T/K シリーズの標準データシートに一致するすべての重要な寸法をミリメートル単位で示しています。

13 度の許容傾斜角が重要な数値です。これは、SI5TK ロッドエンドがシャフトとハウジングの間のミスアライメントをバインドすることなく補正できることを意味します。 5.7 kN の動定格荷重と 6.0 kN の静定格は、このベアリングが軽荷重から中荷重を対象としていることを示しており、16 グラムの重量と小型設置面積と一致しています。

SI5TK ベアリングの材料および環境パラメータ

ロッドエンドの性能は、その構造に使用される材料によって決まります。 SI5TK ベアリングは、炭素鋼ボディと硬化鋼球、PTFE 複合ライナーを組み合わせています。各層は、耐摩耗性、腐食防止、自己潤滑などの特定の機能を果たします。

材料構成

• ロッドエンド本体： 炭素鋼、防錆のための亜鉛メッキ。
• インナーボール： GC15軸受鋼、HRC 58～64に焼き入れ、球面に硬質クロムメッキを施したもの。
• 滑り摩擦ペア: スチールと PTFE 複合ライナーにより、オイルフリーの自己潤滑が可能です。

ボール上の硬質クロムメッキは摩擦を軽減し、耐腐食性に優れています。また、PTFE ライナーは動作中にポリテトラフルオロエチレンの薄膜をボール表面に転写します。この転写フィルムにより、SI5TK ベアリングはメンテナンスフリーになります。

動作温度と動作制限

• 使用温度: -30 ℃ ～ 80 ℃、短期暴露では最大 120 ℃。
• モーションタイプ: 低速発振と小角度チルト補正。高速連続回転には適しません。

これらの制限は設計エンジニアにとって重要です。アプリケーションで連続回転または数百 RPM を超える速度が必要な場合は、別のベアリング タイプを選択する必要があります。 SI5TK は、負荷がかかったときにジョイントが自動的に位置合わせする必要がある往復運動または振動運動に最適化されています。

製品の利点と設計の利点

SI5TK ロッドエンドには、組み立て時間と長期的なメンテナンスコストを削減するいくつかの実用的な利点があります。次のリストは、技術データシートで報告されている主な利点をまとめたものです。

1. メンテナンスフリーの自己潤滑: PTFE 複合ライナーにより、注油、オイル ノズル、またはグリース付属品が不要になります。ベアリングは取り付けてすぐに使用できます。
2. 大きな位置ずれ補正： 最大 13 度の傾斜角により、取り付け誤差が補正され、シャフトのたわみが許容され、エッジ荷重が防止されます。
3. コンパクトかつ軽量： 小型のプロファイルとわずか約 16 グラムの重量により、軽量の機械構造に適しています。
4. 信頼できる耐荷重: 硬化ボールと亜鉛メッキボディは、振動用途におけるラジアル荷重、アキシアル荷重、および複合荷重に対応します。
5. 表面耐食性: ボディの亜鉛メッキとボールの硬質クロムは、錆びや環境攻撃に耐性があります。
6. 簡単な組み立て: 雌ネジ加工とコンパクトボディにより取付が容易です。右ねじが標準です。左ネジのSI5TL/Kはターンバックル式の長さ調整が可能です。
7. オイル潤滑の代替品よりもクリーン: オイル潤滑式ロッドエンドと比較して、SI5TK にはオイルノズルがないため、よりコンパクトで、密閉型または油に敏感な機器に適しています。

これらの利点には特定の制限があります。 SI5TK ベアリングは高速連続回転向けに設計されていません。 PTFE ライナーは、極度の高圧や研磨粉塵でひどく汚染された環境にも適していません。長い耐用年数を実現するには、動作条件に適したベアリングを選択することが不可欠です。

SI5TK ベアリングの一般的なアプリケーション シナリオ

SI5TK は小型低負荷フィッシュアイ ジョイント カテゴリに属し、リンケージ、プッシュ ロッド、プル機構によく使用されます。以下の応用分野が代表的です。

• 自動化装置: 小型の実行機構、空気圧シリンダー、小型サーボ プッシュ ロッド、調整可能なリンケージ。
• ロボット工学とモデル: 教育用ロボット、ロボットアームジョイント、航空宇宙およびレーシングモデルのリンク。
• 包装および軽機械: 小さなスイング機構、張力のあるプルロッド。
• 研究室およびツールの備品: 調節可能なサポート、小さなプッシュプル機構。
• 一般機械： 小型油圧シリンダーの端部、フィットネス機器のリンケージ、試験装置。

これらすべての場合において、SI5TK ベアリングは自動調整され、潤滑を必要としないコンパクトなピボット ポイントを提供します。 M5x0.8 雌ねじは標準メートルねじロッドに対応するため、既存の設計に簡単に統合できます。

SI5T/Kシリーズ 概要と選定ガイド

SI5TK ベアリングは、完全自己潤滑式ロッドエンド ベアリングの SI5T/K シリーズの一部です。このシリーズには、いくつかのボア サイズとねじ仕様が含まれています。シリーズを理解すると、関連するプロジェクトに別のサイズを選択するときに役立ちます。

接尾辞 L は左ねじを示します (SI5TL/K など)。左ねじは、ロッドエンドを回転させることで全長を調整するターンバックルアセンブリに役立ちます。より高い耐食性が必要な用途向けに、接尾辞 X を付けたステンレス鋼バージョンも利用できます。これらのシリーズ オプションにより、設計者はさまざまな機械サイズにわたって同じ自己潤滑ロッドエンド技術を標準化できます。

SI5TK ベアリングの選択のヒント

• SI5TKベアリングは低速往復運動のみにご使用ください。高速連続回転には向きません。
• 実際の使用荷重については、安全マージンとして静定格荷重の 3 分の 1 以下を使用することをお勧めします。 SI5TK の場合、これは連続動作荷重を約 2.0 kN 未満に保つことを意味します。
• 組み立てに必要なねじ方向を確認してください。右ねじが標準です。必要に応じて左ねじを指定してください。
• 使用温度範囲を考慮してください。標準ユニットは -30 ℃ ～ 80 ℃ に対応しますが、短期的なピークは 120 ℃までです。
• PTFE ライナーを損傷する可能性がある研磨粉塵や高圧環境を避けてください。

SI5TK ベアリングに関するよくある質問

Q1: SI5TK ベアリングのネジサイズは何ですか?

SI5TK ベアリングは、精度 6H の M5x0.8 雌ねじを使用しています。これは、M5 ねじ付きロッドおよびスタッドを受け入れる標準メートル細目ねじです。

Q2: SI5TK ベアリングは左巻きですか、右巻きですか?

標準のSI5TKは右ねじです。左ねじバージョンはSI5TL/Kとして用意されています。リンケージに左右のロッドエンドを 1 本ずつ使用し、コネクティングロッドを回転させることで長さの調整が可能です。

Q3: SI5TK ベアリングには潤滑が必要ですか?

いいえ、SI5TK ベアリングはメンテナンス不要の自己潤滑式ロッドエンドです。 PTFE 複合ライナーにより、オイルやグリースは不要です。オイルノズルがなく、そのまま取り付けて使用できます。

Q4: SI5TK ベアリングの最大傾斜角はどれくらいですか?

許容傾斜角度は 13 度です。これにより、ベアリングは、拘束やエッジ荷重を発生させることなく、シャフトとハウジングの間の位置ずれを補正することができます。

Q5: SI5TK ベアリングの定格荷重はどのくらいですか?

動定格荷重は5.7kN、静定格荷重は6.0kNです。連続運転の場合は、使用荷重を静定格の 3 分の 1、約 2.0 kN 以内に保つことをお勧めします。

Q6: SI5TK ベアリングは高速用途でも使用できますか?

いいえ。SI5TK ベアリングは、低速の振動および傾斜動作用に設計されています。高速連続回転には向きません。 PTFE ライナーと球面ペアの設計は往復運動用に最適化されています。

Q7: SI5TK ベアリングの使用温度範囲はどれくらいですか?

標準の SI5TK ベアリングは、-30 ℃ ～ 80 ℃ で動作しますが、短期的には 120 ℃までの温度にさらされます。高温では PTFE ライナーが劣化し、耐用年数が短くなる可能性があります。

Q8: SI5TK ベアリングにはどのような材質が使用されていますか?

ロッドエンドボディは炭素鋼に亜鉛メッキを施しています。インナーボールは GC15 軸受鋼で、HRC 58 ～ 64 に焼入れされ、球面は硬質クロムメッキされています。滑り接点はスチールと PTFE 複合ライナーです。
