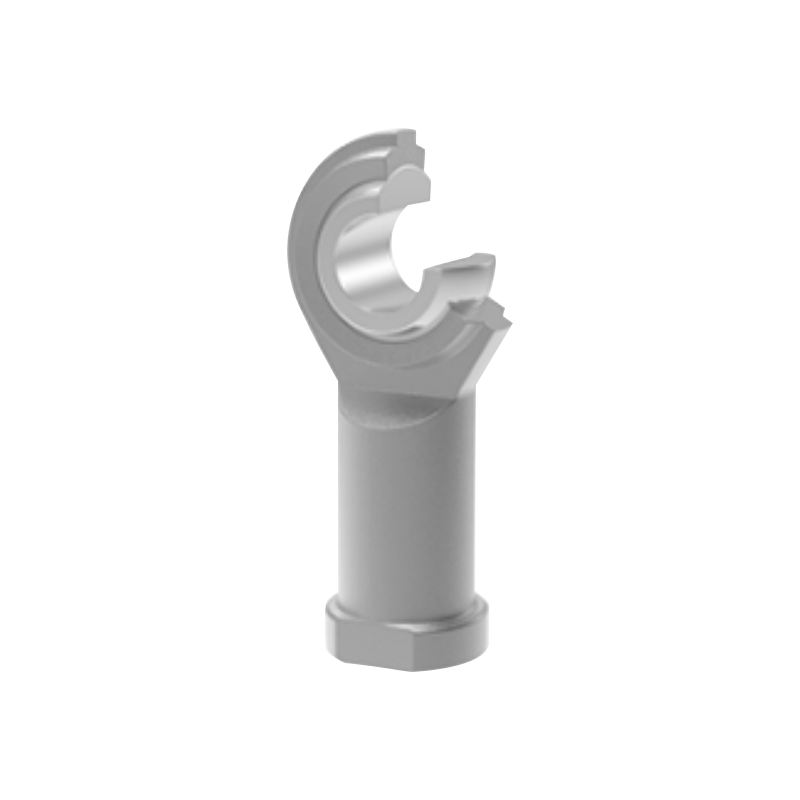

機械的リンケージの世界では、球面すべりベアリングと呼ばれることが多い質素なロッドエンドベアリングは、ミスアライメントに対応しながら制御された動作を可能にする縁の下の力持ちです。ただし、すべてのロッドエンドが同じように作られているわけではありません。アプリケーションが優れた負荷容量、熱安定性、信頼性を要求する場合、特定のモデルの選択が重要になります。の SIZJ12ベアリング インチシリーズロッドエンドカテゴリの傑出したオプションです。このガイドでは、スチールとスチールの滑り接触面と堅牢な炭素鋼構造を備えたこの特定のモデルが、建設機械、梱包、産業オートメーションなどの分野で極端な動作条件に直面するエンジニアにとって好ましい選択肢である理由について、技術的に詳しく説明します。

SIZJ12 の定義: コアの仕様と寸法

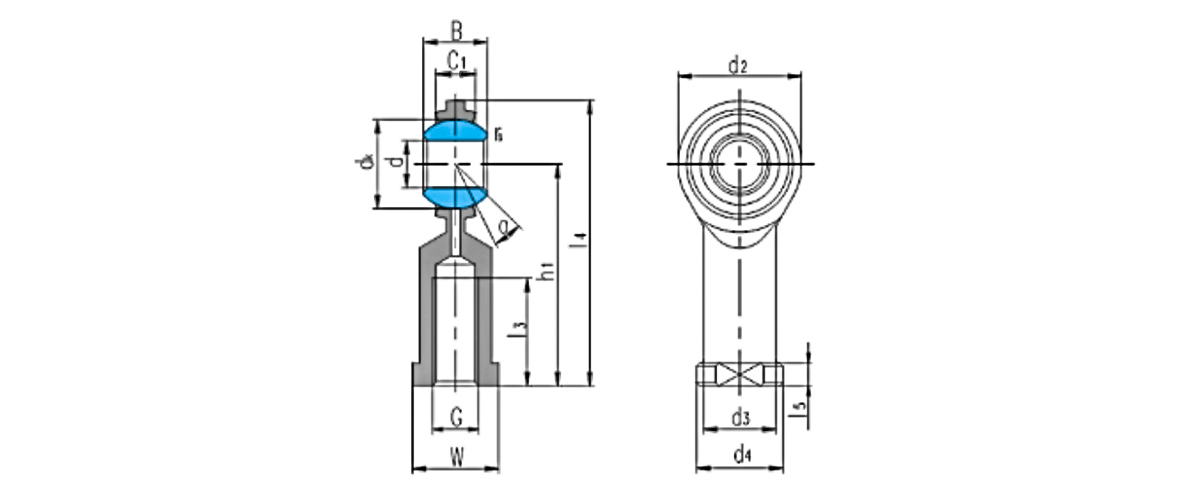

その性能上の利点を探る前に、このベアリングを定義する物理的および機械的パラメーターを理解することが不可欠です。 SIZJ12 は雌ねじ付きのロッド エンドであり、これにより雄ねじ付きのバリエーションと区別され、アセンブリにどのように統合されるかが決まります。 1/2-20UNF ネジを備えており、標準的な帝国製ファスナーと互換性があります。ボールとレースの両方が硬化炭素鋼で作られたスチール・オン・スチール設計は、高い耐荷重性と耐摩耗性の独自の組み合わせを提供します。以下は、その重要な寸法と評価の詳細な内訳です​​。

28kN の動的定格荷重は、このサイズ クラスの高いベンチマークを設定しており、静的定格荷重も同様に優れています。このデータは、SIZJ12 が単なる受動部品ではなく、要求の厳しいモーション コントロール システムにおける大きな力に耐えることができる構造要素であることを裏付けています。

定格荷重と機械的堅牢性: 28 kN ベンチマーク

の SIZJ12 定格荷重 28 kN は任意の数ではありません。それは、ベアリングの形状、材料特性、熱処理を考慮した綿密な工学計算の結果です。この動定格荷重 (C) は、理想的な条件下でベアリングが 100,000 振動サイクルの最小寿命を達成できる荷重を示します。オートメーションのロボットアームや建設機械の関節ジョイントなど、周期的な荷重を伴う用途の場合、28 kN の動的荷重に耐えられるということは、重いコンポーネントを持ち上げたり、押したり、傾けたりするような作業でもベアリングが確実に機能できることを意味します。

静的耐荷重と安全マージン

SIZJ12 の静定格荷重 (C0) は著しく高く、多くの場合 35 kN を超えます。これにより、重機で頻繁に発生する衝撃荷重に対して十分な安全マージンが得られます。一般的なロッドエンドベアリングの場合 建設機械用ロッドエンドベアリング ホイールローダーのステアリングリンケージなどのシナリオでは、瞬間的な負荷スパイクが平均動作負荷の 2 倍または 3 倍を超える可能性があります。SIZJ12 の永久変形なしでそのようなスパイクを吸収する機能により、リンケージシステム全体の完全性が保証されます。以下に耐荷重の比較を示します。

SIZJ12 は次のファミリーに属します。 メスロッドエンドベアリング 雄スタッドまたはロッドを受け入れる雌ねじを特徴とするコンポーネント。特定の 1/2-20 UNF ネジは、1 インチあたり 20 ネジのユニファイ細目ネジです。この細かいピッチには、並目ねじと比較して、調整分解能の向上、引張応力領域の拡大、振動下での緩みに対する優れた耐性など、いくつかの機械的利点があります。ロッドの長さの正確な調整が重要な自動化システムや、継続的な周期振動を受ける包装機器の場合、細いねじ山により、設定が長期間にわたって安定した状態を維持できます。

メス型ロッドエンドとオス型ロッドエンドのどちらを選択するかは、多くの場合、アセンブリの構造に応じて選択されます。 SIZJ12 のようなメス型ロッド エンドは、通常、接続ポイントにクレビスまたは貫通穴のあるブラケットが必要な場合に使用され、すっきりとしたコンパクトな接続を提供します。の SIZJ12ベアリング ターンバックル調整が必要な用途向けに、SILZJ12 として指定される左ねじタイプも用意されています。の間の決定 SIZJ12 vs SILZJ12 左ねじ 組立またはメンテナンス中に時計回りまたは反時計回りに締める必要性によって決まります。

ねじ山の強度とかみ合い

1/2-20 UNF ねじを備えた SIZJ12 は、ベアリングが張力がかかる耐荷重要素として使用される場合に不可欠な、高度なねじかみ合い強度を提供します。 1/2-20 UNF ねじの引張応力領域は約 0.1599 平方インチで、これは標準鋼スタッドの耐荷重が 30 kN を超えることに相当し、ベアリングの静定格荷重に効果的に一致します。このバランスにより、スレッドがリンケージ内で最も弱いリンクにならないことが保証されます。

SIZJ12 に関して最もよくある質問の 1 つは、高温環境での動作に関するものです。標準 高温用途向けロッドエンドベアリング 熱膨張、潤滑剤の劣化、および材料の硬度の潜在的な変化に対処する必要があります。 SIZJ12 は全鋼製構造で、これらの課題に非常にうまく対処します。硬化炭素鋼の熱膨張係数は約 11 ～ 13 µm/m·°C です。これは、温度差が 150°C の場合、外径 30 mm の寸法変化は 0.06 mm 未満であり、一般的なクリアランス許容範囲内に十分収まることを意味します。

極度の高温に対する潤滑戦略

スチール・オン・スチールの滑りペアは短期間であれば無潤滑で動作できますが、高温環境で最適な性能を発揮するには注意深い潤滑管理が必要です。ポリ尿素または PTFE で増粘した合成油をベースにした高温グリースは、粘度を 180°C まで維持し、付属の潤滑フィッティングを通じて塗布できます。 200°C を超える用途には、二硫化モリブデン (MoS2) やグラファイトなどの固体潤滑剤を推奨します。この適応性により、SIZJ12 は、温度が大幅に変動するオーブン、キルン キャリッジ、エンジン ベイ リンケージにとって多用途の選択肢となります。

重要な熱性能データ: SIZJ12 は、適切な高温グリースを使用した周囲温度 180°C での連続運転で検証されており、5000 振動サイクル後のラジアルすきまの増加は 5% 未満であり、優れた熱安定性と耐摩耗性を実証しています。

の多用途性 SIZJ12ベアリング 複数の産業分野での定番となっています。各アプリケーションは、そのパフォーマンス ポートフォリオのさまざまな側面を活用します。

建設機械・重機

の領域で 建設機械用ロッドエンドベアリング 、SIZJ12 はステアリング リンケージ、スタビライザー バー、シリンダー マウントによく指定されます。ここでの主な要求は、高い耐衝撃性と、塵や破片による汚染に耐える能力です。スチール・オン・スチールの設計は粒子の侵入をある程度許容し、硬化した表面は砂やセメント粉塵による摩耗に耐えます。一般的な掘削機は、油圧および機械的リンケージに数十のロッドエンドベアリングを使用しているため、フリートオペレーターにとって信頼性が最優先事項となっています。

オートメーションとロボットシステム

で 自動化ロッドエンドベアリング アプリケーションでは、精度と再現性が最も重要です。ロボット アーム、ピック アンド プレース ユニット、および無人搬送車 (AGV) は、ロッド エンドを利用してアクチュエータをジョイントに接続します。 SIZJ12 のボアと外径の高精度 (ISO H7/h6 公差) により、遊びが最小限に抑えられ、正確な位置決めが可能になります。たとえば、包装ラインのサーボ駆動リンクでは、ベアリングの一貫した摩擦トルクにより、サーボ モーターは予期せぬトルク スパイクを発生させることなく閉ループ制御パラメータ内で動作できます。

包装産業機械

の 包装産業用ベアリング 多くの場合、高いサイクル率と断続的な洗浄手順に直面します。 SIZJ12 はデフォルトでは耐食性ではありません (炭素鋼である) が、多くの梱包技術者は、直接湿気から保護されたエリアに SIZJ12 を指定するか、耐食性コーティングを施します。フィルムシールジョーやカートン折り機構の高速振動に対応できるため、特に数百万サイクルにわたって一貫した性能を保証する自動潤滑システムと組み合わせる場合に人気の選択肢となっています。

正しい選択 SIZJ12ベアリング 単に寸法を一致させるだけではありません。エンジニアは、負荷、速度、温度、環境要因の組み合わせを評価する必要があります。次のチェックリストは、考慮すべき重要なパラメータの概要を示しています。

• 負荷プロファイル: 実際のラジアル力とアキシアル力に基づいて等価動的荷重 (P) を決定します。複合荷重の場合は、P = X・Fr Y・Fa の関係を使用します。ここで、X と Y はベアリングのカタログに記載されている係数です。望ましい寿命を実現するには、P が動定格荷重 28 kN 未満であることを確認してください。
• 発振周波数： 高周波用途の場合は、発生する摩擦熱を考慮してください。スチールオンスチールベアリングは、適切な潤滑を行えば、最大 2 m/s の滑り速度に対応できます。より高い周波数では、強制潤滑または冷却を検討してください。
• 温度エンベロープ: 120°C を超える連続運転の場合は、予圧の損失を避けるために、高温グリースを選択し、ハウジングの材料が互換性のある熱膨張係数を持っていることを確認してください。
• 環境に配慮したシーリング: で dusty or wet environments, consider adding protective boots or specifying the bearing with a corrosion-resistant coating. The SIZJ12 itself does not include seals, so external sealing may be necessary.
• ミスアライメントの要件: の SIZJ12 accommodates up to ±8 degrees of angular misalignment. Verify that the linkage geometry does not exceed this limit, especially under maximum deflection conditions.

計算による検証

選択プロセスを説明するために、ピーク ラジアル荷重 22 kN とアキシャル荷重成分 6 kN の建設機械リンケージを考えます。球面すべり軸受の荷重係数 (鋼対鋼の場合は X=1、Y=2.5) を使用すると、等価動的荷重 P = 1・22 2.5・6 = 37 kN となります。これは動的定格 28 kN を超えており、より大きなベアリングまたはアキシアル荷重の軽減が必要であることを示しています。これは、早期故障を防止する上で正確な負荷分析が重要であることを示しています。

SIZJ12と他のインチシリーズロッドエンドの比較分析

SIZJ12 は高性能ベアリングですが、特に負荷容量とねじサイズの点で、他の一般的なインチシリーズのロッドエンドとどのように比較するかを理解するのに役立ちます。以下の表は、同じファミリー内の比較概要を示しています。

この比較は、SIZJ12 がインチ シリーズ ファミリのバランスのとれた中間点を占め、SIZJ14 よりもコンパクトでありながら、小型の SIZJ10 よりも大幅に高い 28 kN の動的定格荷重を提供することを強調しています。これにより、スペースの制約により大きなベアリングを使用できないが、負荷要件が小型の代替ベアリングの能力を超えるアプリケーションにとって最適な選択肢となります。

メンテナンスと耐用年数の最適化

SIZJ12 の耐用年数を最大限に引き出すには、事前のメンテナンス戦略が不可欠です。スチール・オン・スチールの設計は堅牢ですが、定期的な再潤滑と検査によってメリットが得られます。

給油間隔

中程度の負荷と速度で動作する一般的な産業用途では、100 ～ 200 動作時間ごとに再潤滑することをお勧めします。大きな衝撃荷重や破片にさらされる大型建設機械の場合、この間隔は 40 ～ 50 時間に短縮される場合があります。ベアリングには再潤滑を容易にするグリースフィッティングが含まれており、ほとんどの用途では基油粘度が ISO VG 150 ～ 220 の高品質 EP (極圧) グリースの使用をお勧めします。

摩耗モニタリング

ラジアルすきまの監視は、スチールオンスチール球面すべり軸受の状態を評価する最も効果的な方法です。ベアリングが摩耗すると、クリアランスは徐々に増加します。ラジアルすきまが 0.15 mm (初期すきま 0.05 ～ 0.08 mm の約 2 ～ 3 倍) を超えたら、精度の低下や隣接するコンポーネントへの衝撃荷重の増加を防ぐためにベアリングを交換する必要があります。この測定可能な摩耗の進行により、計画的なメンテナンスが可能になり、計画外のダウンタイムが削減されます。

よくある質問 (FAQ)

Q1:「SIZJ12」の名称は、ベアリングの種類とサイズに関して何を意味しますか?

の "SI" prefix indicates a steel-on-steel spherical plain bearing with a female thread. "ZJ" is a series code for inch-dimensioned rod ends, and "12" refers to the nominal bore size in sixteenths of an inch—in this case, 12/16 = 0.750 inch, although the actual bore is 0.500 inch for this design (the code can sometimes reflect outer ring size; always verify dimensions). The SIZJ12 has a 1/2-20 UNF female thread and is designed for heavy-duty applications.

Q2: SIZJ12 は水中や腐食性の高い環境でも使用できますか?

いいえ、標準のSIZJ12は炭素鋼製で耐食性がありません。海洋または化学環境の場合は、ステンレス鋼または腐食コーティングされたバージョンを指定する必要があります。あるいは、外部シールまたは保護ブーツを使用してベアリングを湿気から保護することもできますが、推奨される解決策は、最初から耐食性材料を使用したベアリングを選択することです。

Q3: SIZJ12とSILZJ12の違いは何ですか?

の primary difference is the thread direction. SIZJ12 has a right-hand (standard) thread, while SILZJ12 has a left-hand thread. The SILZJ12 is used in applications where turnbuckle-style adjustments are needed, allowing two rod ends to be threaded onto a central rod to adjust its length without disassembling the connection.

Q4: SIZJ12は建設機械によくある衝撃荷重にどのように対処しますか?

の SIZJ12's high static load rating (≈36 kN) provides a significant safety margin against instantaneous shock loads. The steel-on-steel construction and hardened surfaces allow the bearing to absorb impact energy without fracturing or deforming, making it well-suited for the cyclic impact loads encountered in excavator and loader linkages.

Q5: SIZJ12は高速回転用途に適していますか?

いいえ、ロッドエンドベアリングは主に連続回転ではなく、振動または傾斜動作を目的として設計されています。球面滑り軸受の滑り速度は、一般に 2 m/s 未満に保つ必要があります。高速回転用途には、従来の転動体ベアリングの方が適しています。

Q6: SIZJ12の高温下での推奨潤滑は何ですか?

120°C までの温度では、標準のリチウムベースの EP グリースが使用できます。 120°C ～ 200°C の温度では、ポリウレアまたは PTFE 増ちょう剤と高粘度基油を含む合成グリースを推奨します。 200°Cを超える場合は、MoS2やグラファイトなどの固体潤滑剤を滑り面に直接塗布する必要があります。
