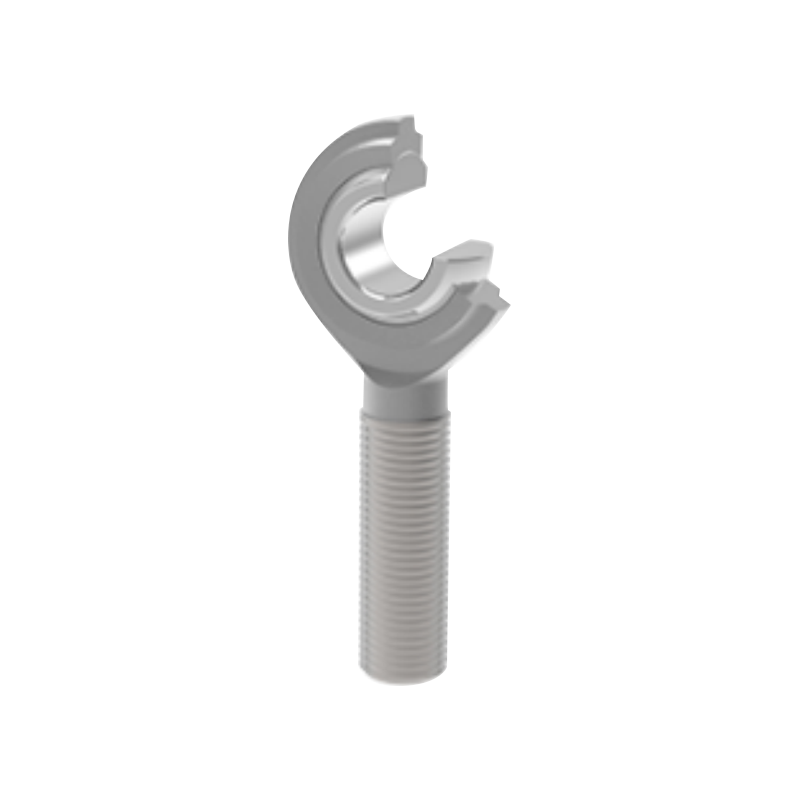

SAZJ押出ロッドエンドベアリング

SAZJ シリーズ押出ロッドエンド球面滑り軸受は、優れた耐食性を実現するために表面に亜鉛メッキを施した炭素鋼ロッドエンドボディを備えています。内輪は軸受鋼製で焼入れ、硬質クロムメッキを施しているため、長期間の使用でも耐摩耗性と高精度が保証されます。ベアリングの押し出し設計により、コンパクトで信頼性の高い構造が実現し、さまざまな産業用途に適しています。

お問い合わせ

プレV：SIZJ 高精度炭素鋼ロッドエンドベアリング次へ：SIBPシリーズ銅ライニングロッドエンドベアリング

説明
仕様
お問い合わせ

動作温度範囲
50℃～150℃で、極端な温度環境でも安定した動作が可能です。

潤滑方法
ベアリングは柔軟な潤滑オプションを提供します。小口径 (6.35 mm 未満) を除き、他のモデルはオイルカップまたはロッドエンドアイレットを介して潤滑できるため、スムーズで長期にわたる動作が保証されます。

カスタマイズオプション
さまざまな精度のアプリケーション要件を満たすために、さまざまなねじ精度を提供できます。

左ねじバージョン
左ねじモデルの場合は、ベアリング型番の後に「L」または「LH」を追加してください (例: SALZJ12 1/2 20UNF 2ALH)。

材料オプション:
ロッドエンド本体および内輪にステンレス鋼を使用できるため、より高い耐食性が要求される用途に適しています。モデル番号の後に「X」が追加され、ステンレス鋼バージョンを示します (例: SAZJ…/X)。

アプリケーション:
SAZJシリーズロッドエンド球面滑り軸受は、高精度、高剛性、長期耐久性が要求される各種機器に幅広く使用されており、特に産業用ロボット、医療機器、航空宇宙、精密機器などに最適です。

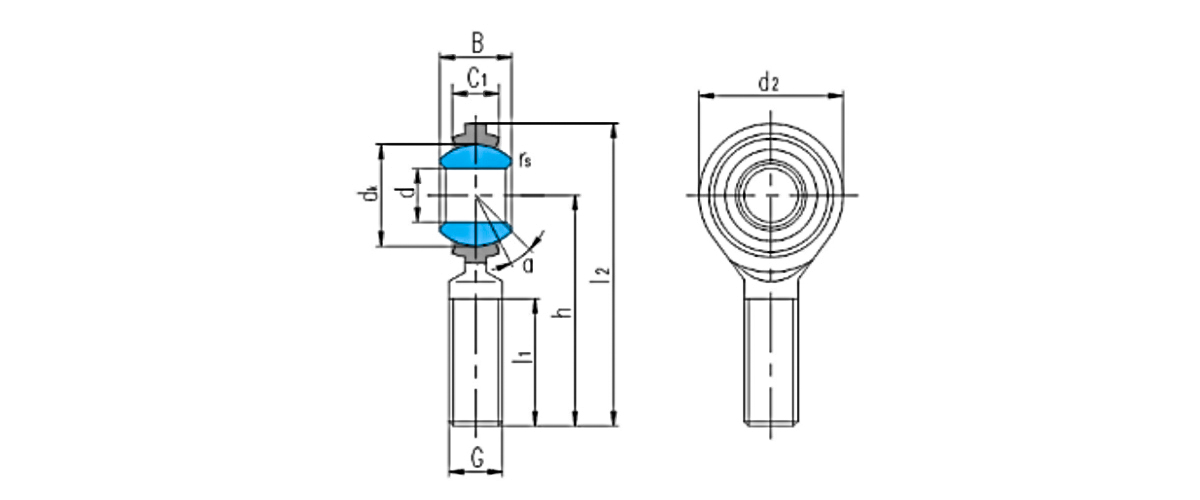

ベアリング番号	寸法ミリメートル/インチ											負荷定格 kN		重量 ≈kg
ベアリング番号	d	B	dₖ	C₁ 最大	d₂	G UNF-2A	h	私₁ 分	私₂	rₛ 分	α° ≈	ダイナミック	静的	重量 ≈kg
SAZJ4	4.83	7.92	11.1	5.94	15.88	10-32	31.75	19.05	39.70	0.3	10	3.6	3.8	0.014
SAZJ4	0.19	0.312	0.437	0.234	0.625	10-32	1.25	0.75	1.563	0.012	10	3.6	3.8	0.014
SAZJ6	6.35	9.53	12.7	6.35	19.05	1/4-28	39.67	25.40	49.20	0.3	13.5	5.4	6.6	0.018
SAZJ6	0.25	0.375	0.5	0.25	0.75	1/4-28	1.562	1	1.937	0.012	13.5	5.4	6.6	0.018
SAZJ7	7.94	11.10	15.88	7.92	22.23	5/16～24	47.63	31.75	58.72	0.3	11	8.5	12	0.032
SAZJ7	0.3125	0.437	0.625	0.312	0.875	5/16～24	1.875	1.25	2.312	0.012	11	8.5	12	0.032
SAZJ9	9.53	12.70	18.26	9.12	25.40	3/8～24	49.23	31.75	61.93	0.6	11	11	16	0.050
SAZJ9	0.375	0.5	0.719	0.359	1	3/8～24	1.938	1.25	2.438	0.024	11	11	16	0.050
SAZJ11	11.11	14.27	20.62	10.31	28.58	7/16～20	53.98	34.93	68.28	0.6	10.5	14	21	0.068
SAZJ11	0.4375	0.562	0.812	0.406	1.125	7/16～20	2.125	1.375	2.688	0.024	10.5	14	21	0.068
SAZJ12	12.7	15.88	23.81	11.50	33.32	1/2-20	61.93	38.10	78.59	0.6	10	18	28	0.11
SAZJ12	0.5	0.625	0.937	0.453	1.312	1/2-20	2.438	1.5	3.094	0.024	10	18	28	0.11
SAZJ15	15.88	19.05	28.58	12.29	38.10	5/8～18	66.68	41.28	85.73	0.6	13	23	29	0.16
SAZJ15	0.625	0.75	1.125	0.484	1.5	5/8～18	2.625	1.625	3.375	0.024	13	23	29	0.16
SAZJ19	19.05	22.23	33.32	15.06	44.45	3/4-16	73.03	44.45	95.25	0.6	12	34	44	0.26
SAZJ19	0.75	0.875	1.312	0.593	1.75	3/4-16	2.875	1.75	3.75	0.024	12	34	44	0.26
