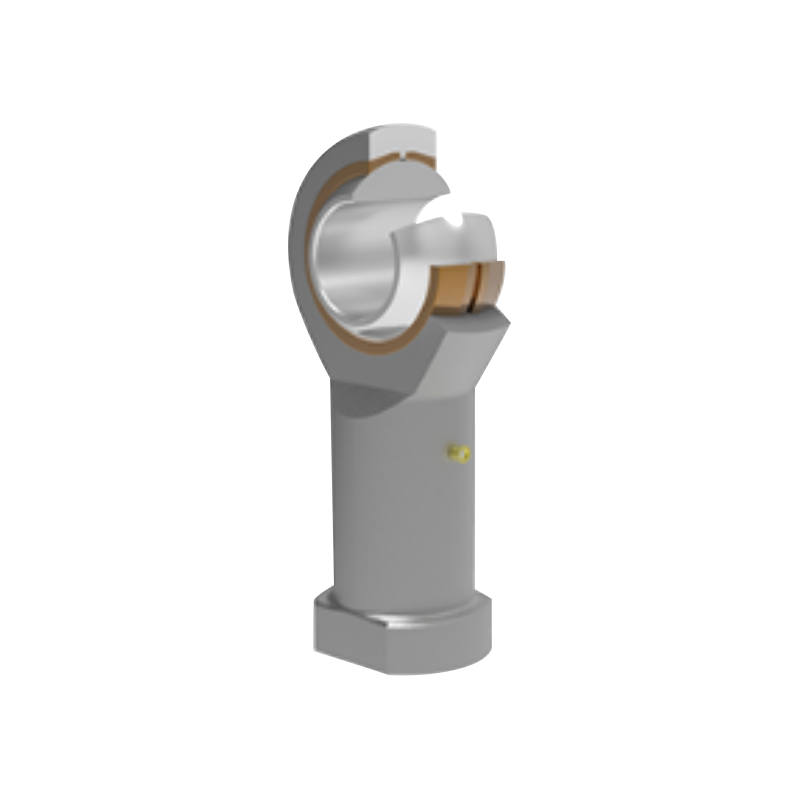

SIBPシリーズ銅ライニングロッドエンドベアリング

SIBPシリーズのロッドエンド球面滑り軸受は、表面に亜鉛メッキを施した高品質炭素鋼を使用しており、耐食性に優れています。滑り面に埋め込まれたブロンズライナーにより、耐荷重能力と耐摩耗性がさらに向上します。内輪は軸受鋼で作られ、焼入れおよび硬質クロムメッキが施されており、優れた耐摩耗性と長期安定した性能を保証します。この設計は、高負荷および高精度のアプリケーションに理想的なソリューションを提供します。

お問い合わせ

プレV：SAZJ押出ロッドエンドベアリング次へ：SABP潤滑対応高剛性ベアリング

説明
仕様
お問い合わせ

潤滑方法
・オイルカップによる潤滑が可能な軸受（内径6.35mm以上の機種）により、効果的な潤滑が可能となり、長寿命化が図れます。
・内径6.35mm未満の機種には潤滑オプションがありませんので、潤滑管理には十分な注意が必要です。

動作温度範囲
動作温度範囲は50℃～150℃で、極端な温度条件下でも優れた性能を維持します。

カスタマイズオプション
●このシリーズのロッドエンド球面滑り軸受は、特定の業界用途の要件を満たすために、さまざまなねじ精度のカスタマイズをサポートします。
・左ねじを使用する場合は、SILBP20S M20×1.5 左 6H のように、型番に「L」または「左」を記入して、正確な要件を満たしていることを確認してください。

マテリアルのアップグレード
ベアリングのロッドエンドと内輪はステンレス鋼製にすることもでき、過酷な環境での使用に適しています。ステンレス鋼バージョンは「X」で終わります (例: SIBP…S/X)。

アプリケーション
このシリーズの製品は、産業用ロボット、医療機器、精密測定器、航空宇宙分野など、高い精度と耐久性が要求される様々な機器に幅広く使用されています。

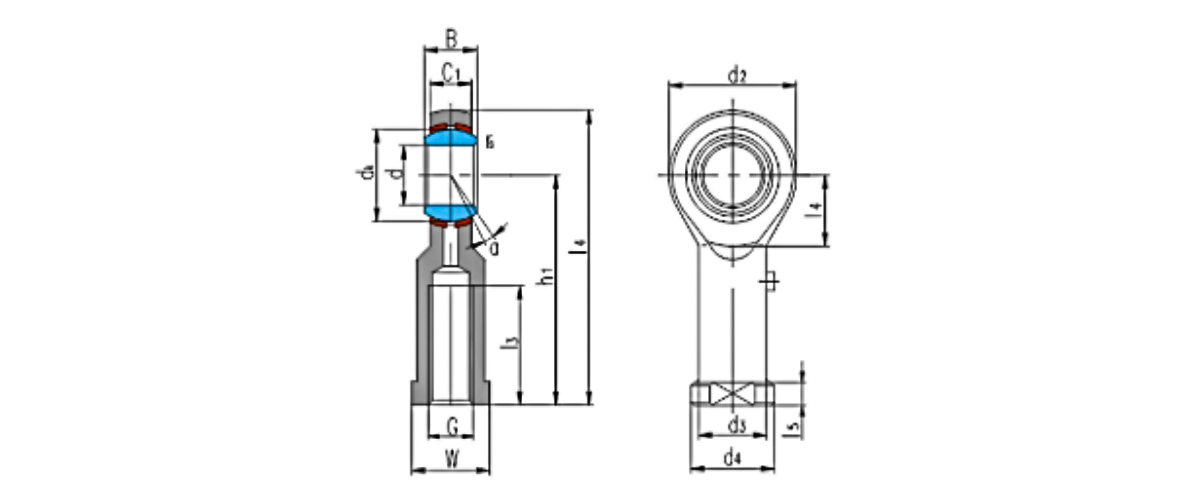

ベアリング番号	次元 mm																定格荷重 kN		重量 ≈kg
	次元 mm																定格荷重 kN
	d	B	dₖ	C₁ 最大	d₂	G 6時間	h₁	私₃ 分	I₄	I₅	私₇	W	d₃	d4	rₛ 分	α° ≈	ダイナミック	静的
SIBP5S 1)	5	8	11.112	6	16	M5	27	14	35	4	8	9	9	11	0.3	13	3.3	4.1	0.016
SIBP6S 1)	6	9	12.7	6.75	18	M6	30	14	39	5	9	11	10	13	0.3	13	4.3	5.3	0.026
SIBP8S	8	12	15.88	9	22	M8	36	17	47	5	11	14	12.5	16	0.3	14	6.8	8.5	0.044
SIBP10S	10	14	19.05	10.5	26	M10	43	21	56	6.5	13	17	15	19	0.3	14	10	11	0.072
SIBP10S/B1	10	14	19.05	10.5	26	M10×1.25	43	21	56	6.5	13	17	15	19	0.3	14	10	11	0.072
SIBP12S	12	16	22.23	12	30	M12	50	24	65	6.5	15	19	17.5	22	0.3	13	13	14	0.108
SIBP12S/B2	12	16	22.23	12	30	M12×1.25	50	24	65	6.5	15	19	17.5	22	0.3	13	13	14	0.108
SIBP14S	14	19	25.4	13.5	34	M14	57	27	74	8	16	22	20	25	0.3	16	17	20	0.161
SIBP14S/B1	14	19	25.4	13.5	34	M14×1.5	57	27	74	8	16	22	20	25	0.3	16	17	20	0.161
SIBP16S	16	21	28.58	15	38	M16	64	33	83	8	17.5	22	22	27	0.3	15	21	25	0.225
SIBP16S/B1	16	21	28.58	15	38	M16×1.5	64	33	83	8	17.5	22	22	27	0.3	15	21	25	0.225
SIBP18S	18	23	31.75	16.5	42	M18×1.5	71	36	92	10	19.5	27	25	31	0.6	15	26	30	0.285
SIBP20S	20	25	34.93	18	46	M20×1.5	77	40	100	10	21.5	30	27.5	34	0.6	15	31	35	0.382
SIBP22S	22	28	38.1	20	50	M22×1.5	84	43	109	12	23	32	30	37	0.6	15	38	43	0.488
SIBP25S	25	31	42.86	22	60	M24×2	94	48	124	12	29.5	36	33.5	42	0.6	15	47	65	0.749
SIBP28S	28	35	47.83	25	66	M27×2	103	53	136	12	32.5	41	37	46	0.6	15	59	77	0.949
SIBP30S	30	37	50.8	25	70	M30×2	110	56	145	15	34	41	40	50	0.6	17	63	86	1.13
