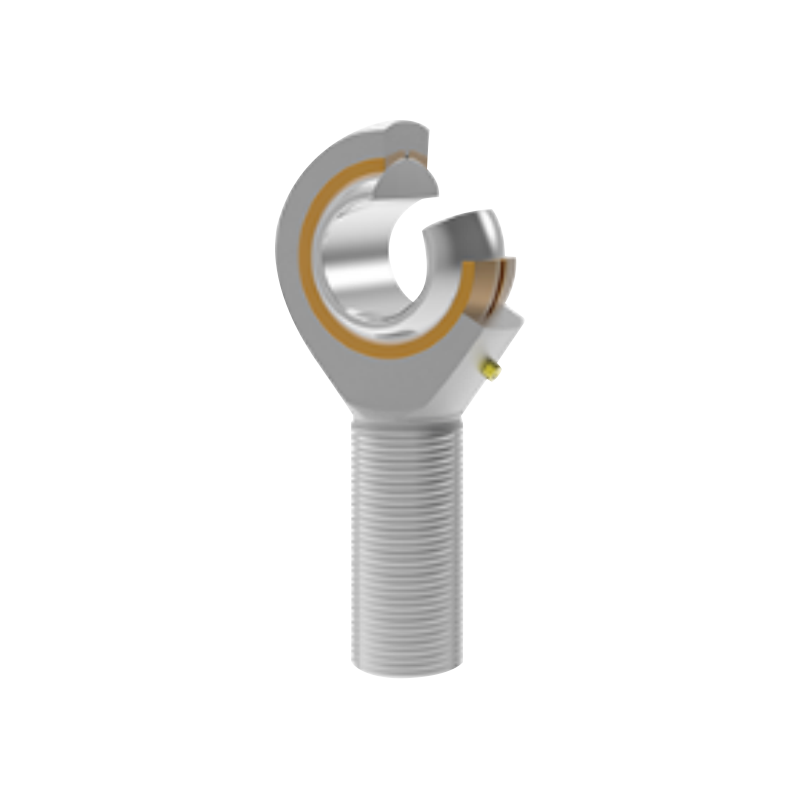

SABP潤滑対応高剛性ベアリング

ロッドエンドボディは高品質の炭素鋼で作られており、表面は亜鉛メッキされています。内部には、硬化ベアリング鋼の内輪 (球状硬質クロムめっき) と滑りペアを形成する高性能ブロンズライナーが組み込まれています。内径6.35mm以下のサイズを除き、全機種に潤滑用オイルカップを装備しています。

お問い合わせ

プレV：SIBPシリーズ銅ライニングロッドエンドベアリング次へ：SIZP 亜鉛メッキ精密ロッドエンドベアリング

説明
仕様
お問い合わせ

製品番号: SABP…S 5～30

滑り摩擦ペア: スチール/ブロンズ

動作温度範囲: 50℃～＋150℃（注：無給油機種を除く）。

カスタマイズオプション:
·スレッドのカスタマイズ: ピッチ違いや特殊ねじ精度の製品もございます。左ねじの場合は、モデル番号とねじマークの後に「L」と「左」を追加する必要があります (例: SALBP20S M20×1.5 左 6g)。
·ステンレス鋼材質: ロッドエンド本体と内輪は両方ともステンレス鋼製で、SABP…S/X など、型番の後ろに「X」が付いています。

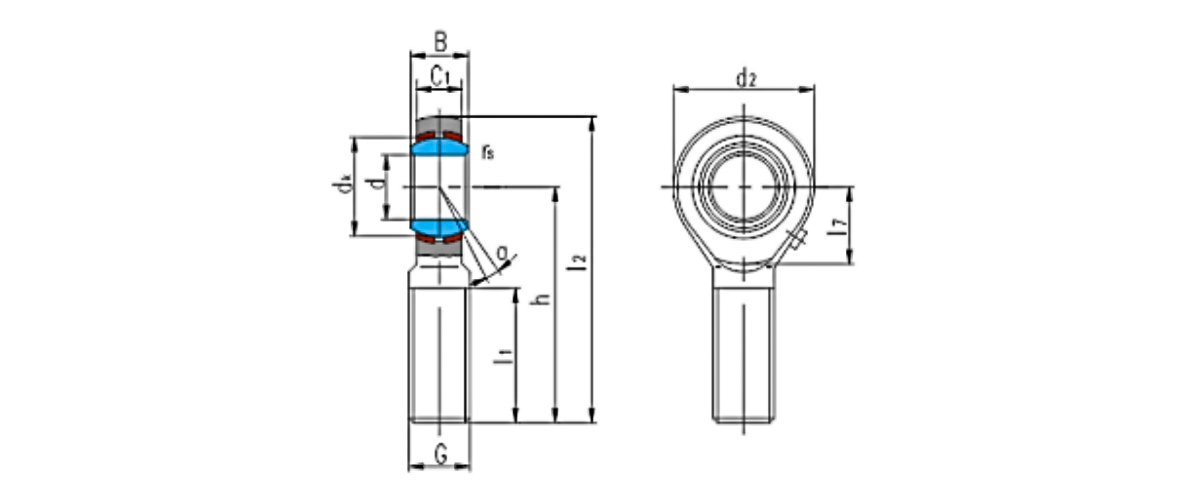

ベアリング番号	寸法 mm												定格荷重 kN		重量 ≈kg
	寸法 mm												定格荷重 kN
	d	B	dₖ	C₁ 最大	d₂	G 6g	h	私₁ 分	私₂	私₇	rₛ 分	α° ≈	ダイナミック	静的
SABP5S 1)	5	8	11.112	6	16	M5	33	20	41	一	0.3	13	3.3	3.9	0.016
SABP6S 1)	6	9	12.7	6.75	18	M6	36	22	45	一	0.3	13	4.3	5.3	0.026
SABP8S	8	12	15.88	9	22	M8	42	25	53	一	0.3	14	6.8	8.5	0.044
SABP10S	10	14	19.05	10.5	26	M10	48	29	61	一	0.3	14	10	11	0.072
SABP12S	12	16	22.23	12	30	M12	54	33	69	一	0.3	13	13	14	0.108
SABP14S	14	19	25.4	13.5	34	M14	60	36	77	一	0.3	16	17	20	0.161
SABP16S	16	21	28.58	15	38	M16	66	40	85	一	0.3	15	21	25	0.225
SABP18S	18	23	31.75	16.5	42	M18×1.5	72	44	93	23	0.6	15	26	30	0.295
SABP20S	20	25	34.93	18	46	M20×1.5	78	47	101	25	0.6	15	31	35	0.382
SABP22S	22	28	38.1	20	50	M22×1.5	84	51	109	27	0.6	15	38	43	0.488
SABP25S	25	31	42.88	22	60	M24×2	94	57	124	29	0.6	15	47	65	0.749
SABP28S	28	35	47.63	25	66	M27×2	103	82	136	33	0.6	15	59	77	0.949
SABP30S	30	37	50.8	25	70	M30×2	110	66	145	39	0.6	17	63	86	1.13
