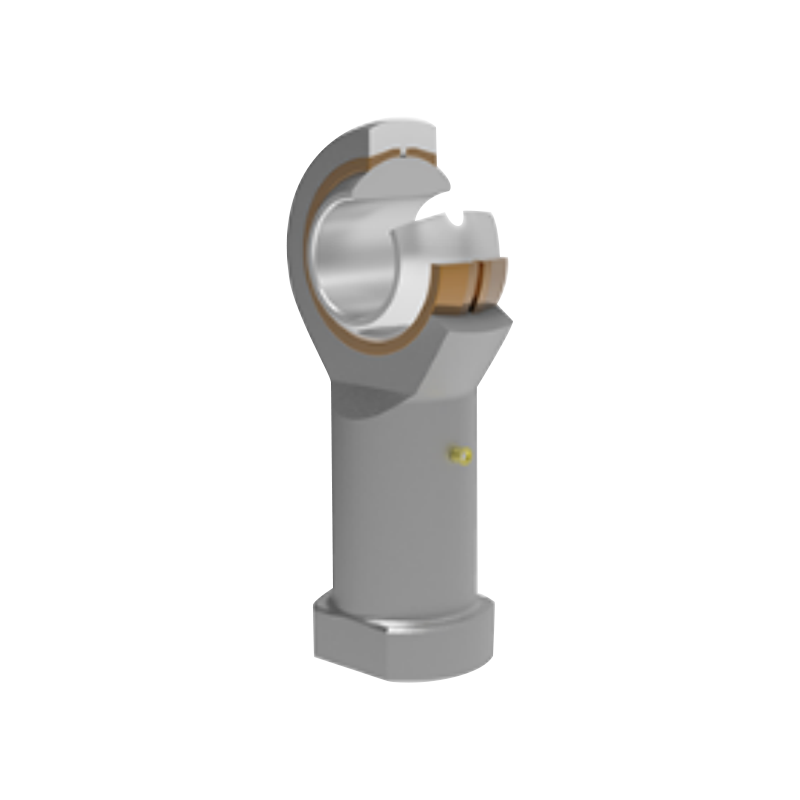

SIZP 亜鉛メッキ精密ロッドエンドベアリング

SIZPシリーズのロッドエンド球面滑り軸受は、亜鉛メッキ仕上げの炭素鋼製で、耐食性に優れています。摺動面にはブロンズライナーを採用し、耐摩耗性と寿命が大幅に向上しました。内輪は高強度軸受鋼で作られ、焼入れおよび硬質クロムメッキが施されており、優れた硬度と耐久性を備えています。内径6.35mm未満のモデルを除き、その他のモデルはカップ潤滑をサポートし、長期にわたる効率的な運転を保証します。

お問い合わせ

プレV：SABP潤滑対応高剛性ベアリング次へ：SAZP ロッドエンドジョイントベアリング

説明
仕様
お問い合わせ

温度範囲
-50℃から150℃までの温度に適しており、さまざまな過酷な環境条件に適応します。

潤滑の指示
・内径6.35mm以下の機種には無給油となります。
・その他の機種はカップ給油に対応し、摩擦低減と長寿命化を実現します。

カスタマイズオプション
・お客様のご要望に応じて、ねじ精度の異なるロッドエンド自動調心すべり軸受を提供し、特定の用途に合わせた精度要求を確実に満たすことができます。
●ロッドエンド本体および内輪にステンレス鋼を使用でき、腐食性の高い環境に最適です。モデル番号には「X」のマークが付いています (SIZP…S/X など)。

左ねじマーク
左ねじバージョンが必要な場合は、型番に「L」または「LH」を付ける必要があります。例: SILZP12S 1/2-20UNF-2B LH、正確な識別を保証します。

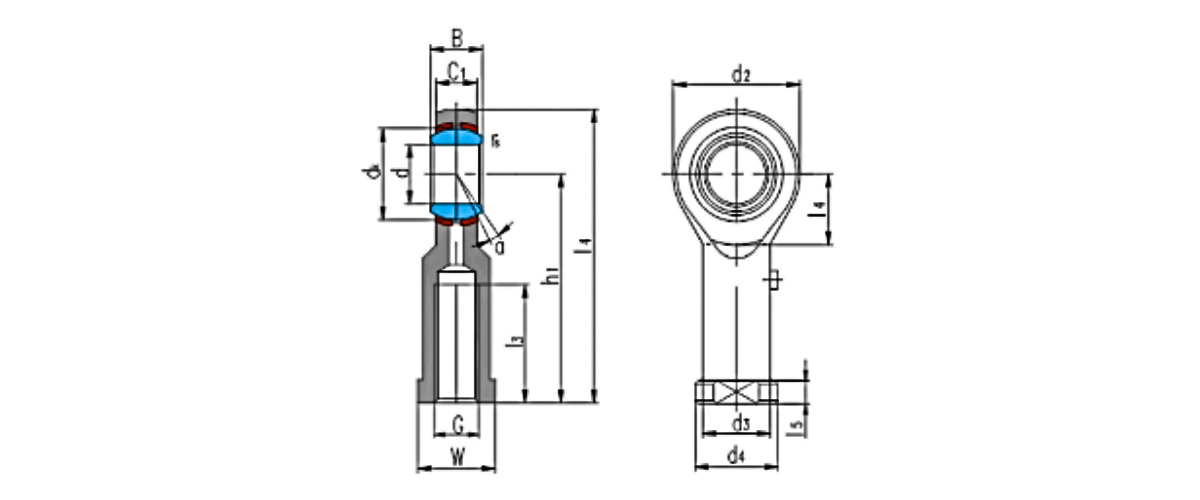

ベアリング番号	寸法ミリメートル/インチ																負荷定格 kN		重量 kg
ベアリング番号	d	B	dₖ	C₁ 最大	d₂	G UNF-2B	h₁	私₃ 分	I₄	I₅	私₇	W	d₃	d₄	rₛ 分	α° ≈	ダイナミック	静的	重量 kg
SIZP4S 1)	4.83	7.92	11.1	6.35	15.88	10-32	26.97	14.27	34.93	4.75	9	7.92	7.54	10.31	0.3	10	3.4	4.6	0.015
SIZP4S 1)	0.19	0.312	0.437	0.25	0.625	10-32	1.082	0.582	1.375	0.187	0.354	0.312	0.297	0.408	0.012	10	3.4	4.6	0.015
SIZP6S 1)	6.35	9.53	12.7	7.14	19.05	1/4-28	33.32	19.05	42.85	4.75	10.5	9.53	9.15	11.91	0.3	13	4.5	7.7	0.025
SIZP6S 1)	0.25	0.375	0.5	0.281	0.75	1/4-28	1.312	0.75	1.887	0.187	0.413	0.375	0.36	0.469	0.012	13	4.5	7.7	0.025
SIZP7S	7.94	11.10	15.88	8.74	22.23	5/16～24	34.93	19.05	46.02	4.75	11.7	11.1	10.72	12.70	0.3	10	6.9	8.4	0.036
SIZP7S	0.3125	0.437	0.625	0.344	0.875	5/16～24	1.375	0.75	1.812	0.187	0.481	0.437	0.422	0.5	0.012	10	6.9	8.4	0.036
SIZP9S	9.53	12.70	18.26	10.31	25.40	3/8～24	41.28	23.80	53.98	6.35	12.3	14.27	13.89	17.45	0.6	9	9.4	10	0.061
SIZP9S	0.375	0.5	0.719	0.408	1	3/8～24	1.625	0.937	2.125	0.25	0.484	0.582	0.547	0.887	0.024	9	9.4	10	0.061
SIZP11S	11.11	14.27	20.62	11.1	28.58	7/16～20	46.02	26.97	80.33	6.35	14	15.88	15.49	19.05	0.6	11	11	13	0.081
SIZP11S	0.4375	0.562	0.812	0.437	1.125	7/16～20	1.812	1.082	2.375	0.25	0.551	0.625	0.81	0.75	0.024	11	11	13	0.081
SIZP12S	12.7	15.88	23.81	12.7	33.32	1/2-20	53.98	30.15	70.64	6.35	16.2	19.05	18.67	22.23	0.6	9	15	19	0.133
SIZP12S	0.5	0.625	0.937	0.5	.312	1/2-20	2.125	1.187	2.781	0.25	0.638	0.75	0.735	0.875	0.024	9	15	19	0.133
SIZP15S	15.88	19.05	28.58	14.27	38.10	5/8～18	63.50	38.10	82.55	7.92	18.2	22.23	21.84	25.40	0.6	11	20	21	0.190
SIZP15S	0.625	0.75	1.125	0.562	1.5	5/8～18	2.5	1.5	3.25	0.312	0.717	0.875	0.86	1	0.024	11	20	21	0.190
SIZP19S	19.05	22.23	33.32	17.45	44.45	3/4～16	73.03	44.45	95.25	7.92	20.9	25.4	25.02	28.58	0.6	10	29	29	0.285
SIZP19S	0.75	0.875	1.312	0.687	1.75	3/4～16	2.875	1.75	3.75	0.312	0.823	1	0.985	1.125	0.024	10	29	29	0.285
SIZP25S	25.40	34.93	47.63	25.40	89.85	5/4-12	104.78	53.98	139.70	11.10	33.1	38.1	37.72	44.45	0.6	14	60	101	1.00
SIZP25S	1	1.375	1.875	1	2.75	5/4-12	4.125	2.125	5.5	0.437	1.303	1.5	1.485	1.75	0.024	14	60	101	1.00
