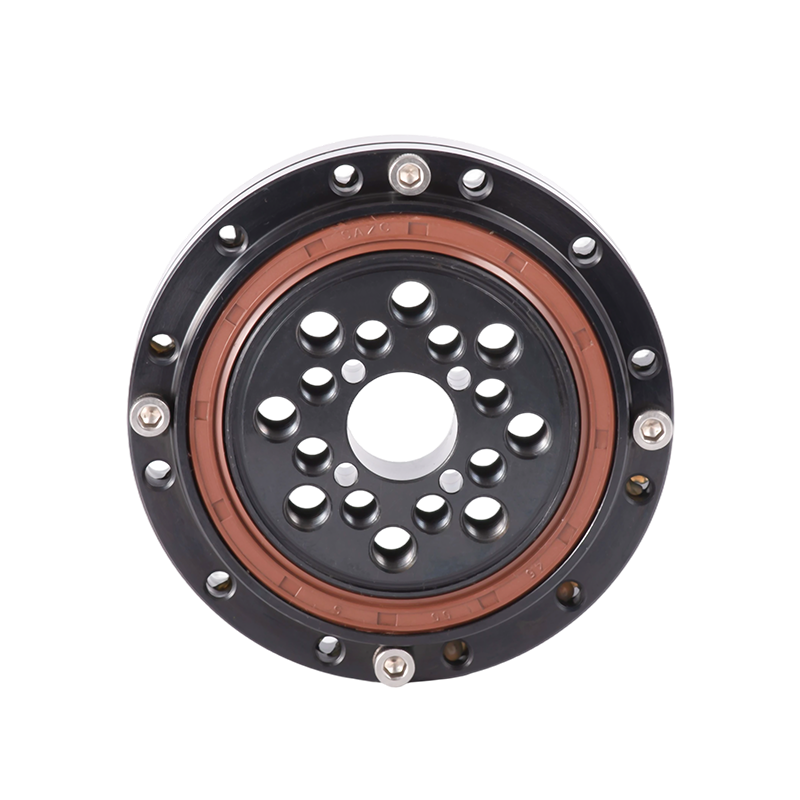

精密ハーモニック減速機ベアリング

ハーモニックリデューサーは主に、ハーモニックジェネレーター、フレクシャ、リジッドホイールという 3 つの基本コンポーネントで構成されます。また、リジッドベアリング (通常はクロスローラーベアリング) とフレキシブルベアリング (薄肉深溝ボールベアリング) も含まれます。

フレキシブルベアリングの内ボアは、楕円形カムの外輪と嵌合します。外輪はボールの転がりにより弾性変形し、フレキシャの開口部の内径と嵌合します。フレキシャの開口部の外周には、剛性ホイールの歯と噛み合う歯が機械加工されています。剛性ホイールにはフレクシャよりも多くの歯があるため、歯は長軸で噛み合い、短軸で外れます。フレキシャの底部は出力端に固定されており、減速機の出力端には外部接続用のリジッドベアリングが取り付けられています。

高調波減速機は、ロボット工学、工作機械、航空宇宙などの業界で広く使用されています。非常に高い精度、剛性、耐荷重能力が要求されるため、すべてのコンポーネントの加工および組立精度、特に軸受の性能に厳しい基準が課されます。

リジッドベアリングの場合、重要な指標は剛性、信頼性、回転精度です。通常、剛性を確保するために出荷前に予圧が適用されます。フレキシブルベアリングの場合、半径方向の最大変形がコア性能パラメータとなります。

お問い合わせ

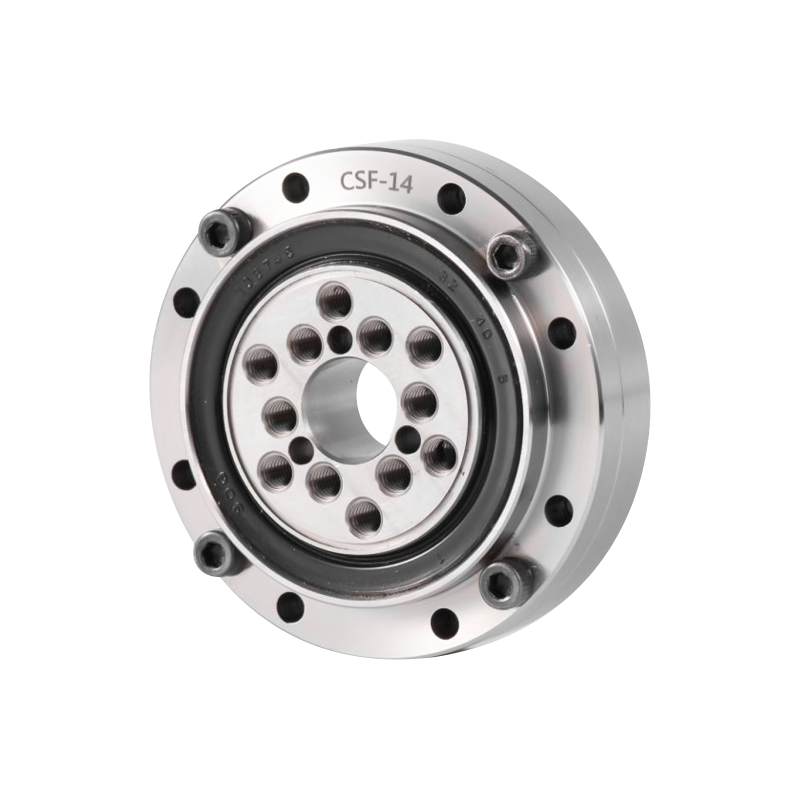

プレV：RW 高性能クロスローラーベアリング次へ：CSF G高剛性減速機ベアリング

仕様
お問い合わせ

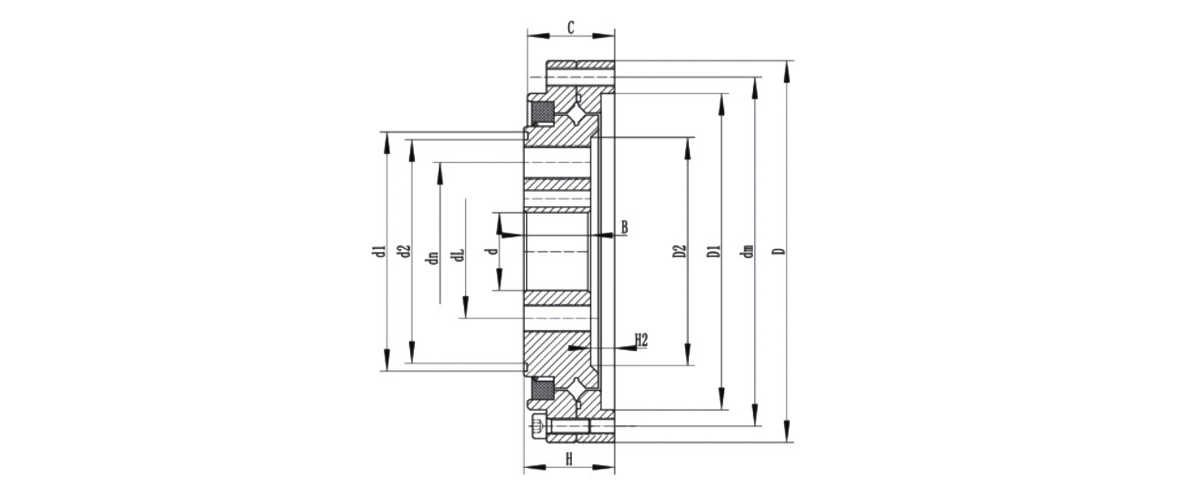

ベアリングの種類	全体寸法(mm)					取付穴サイズ(PCD&SPEC)						重量
ベアリングの種類	D	d	C	H	B	DMで		DN		ダウンロード		kg
CSF(G)-14	55	11	16	16.5	13.5	49	8-φ3.5	23	6-M4	17	6-M4	0.15
CSF(G)-17	62	10	16	16.5	13.5	56	10-φ3.5	27	6-M5	19	6-M5	0.24
CSF(G)-20	70	14	16	16.5	13.5	64	12-φ3.5	32	8-M6	24	8-M5	0.3
CSF(G)-25	85	20	18	18.5	16.5	79	16-φ3.5	42	8-M8	30	8-M6	0.45
CSF(G)-32	112	26	21.5	22.5	19	104	16-φ4.5	55	8-M10	40	8-M8	0.9
CSF(G)-40	126	24/32	22.5	24	21.5	117	20-φ5	68	8-M10	50	8-M10	1.3
CSF(G)-50	157	32/40	30	31	28	147	16-φ5.5	84	8-M14	60	8-M14	2.8
CSF(G)-65	210	44/52	37	39	35	198	20-φ6.5	110	8-M16	80	8-M16	7.9
