CRBH極薄精密ベアリング

ホーム / ベアリング / クロスローラーベアリング / CRBH極薄精密ベアリング

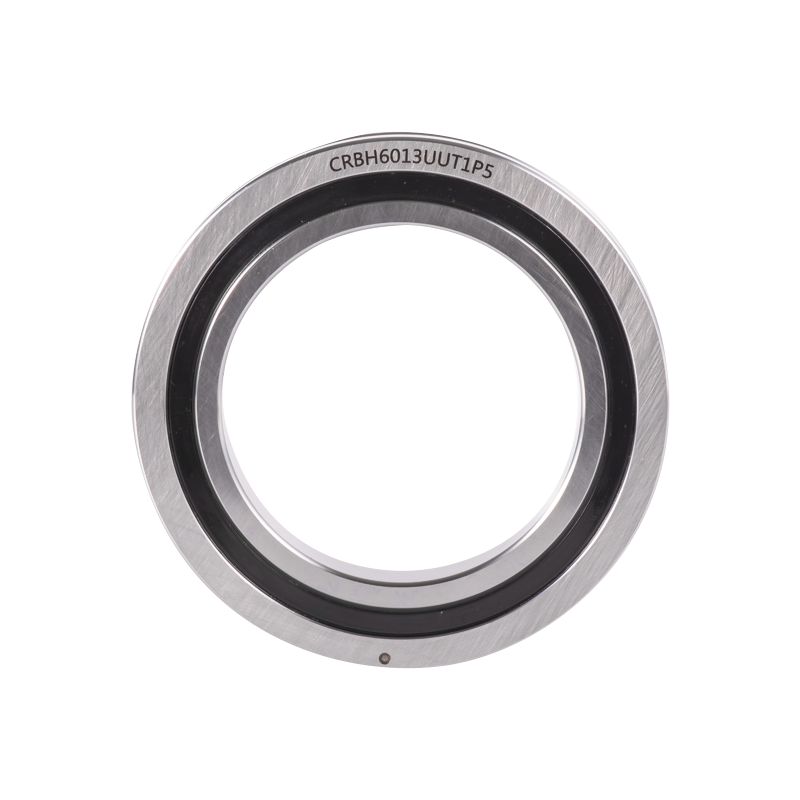

CRBH極薄精密ベアリング

CRBH極薄精密ベアリングは、RUタイプの極薄バージョンであり、高剛性、高精度が特長です。この機種は内外輪に取付穴が無いため、取付にはフランジと支持座が必要となります。ベアリングは、外輪、内輪、回転プラスチック保護ブロックで構成されています。外輪は格子模様で、3本の締付リングで固定されており、内輪が回転する用途に適しています。

Contact Us お問い合わせ
プレV：RA薄肉クロスローラーベアリング 次へ：SX薄形精密ベアリング
  • 説明
  • 仕様
  • お問い合わせ

ベアリングの利点
1. 高剛性・高精度： 内輪と外輪の間に円筒ころを直交配置することにより剛性と走行精度を向上させます。
2. セパレーターの設計: ローラー間にはセパレーターが装着されており、スムーズな回転を実現します。
3. 簡単な取り付け: 内輪と外輪の取り付け穴により、機器への迅速な取り付けが容易になります。
4. オープンタイプとシールタイプのオプション: シールドベアリングには、保護を強化するための特殊な合成ゴムガスケットが装備されています。

セールスポイント
薄型・高精度： P2、P4までの精度があり、高精度回転用途に適しています。
薄い断面デザイン: 従来のベアリングに比べ剛性が大幅に向上。

アプリケーション
CRBH形軸受は、精密回転テーブル、ロボットアーム回転関節、医療機器、計測器など、小さな断面寸法と高精度回転が要求される用途に適しています。

利点の比較
CRBH形ベアリングは、円筒ころの線接触構造により、ボールベアリングに比べて剛性が大幅に向上します。複列アンギュラ玉軸受と比較して、小断面設計により剛性が3～4倍向上し、より高い性能要求に応えます。

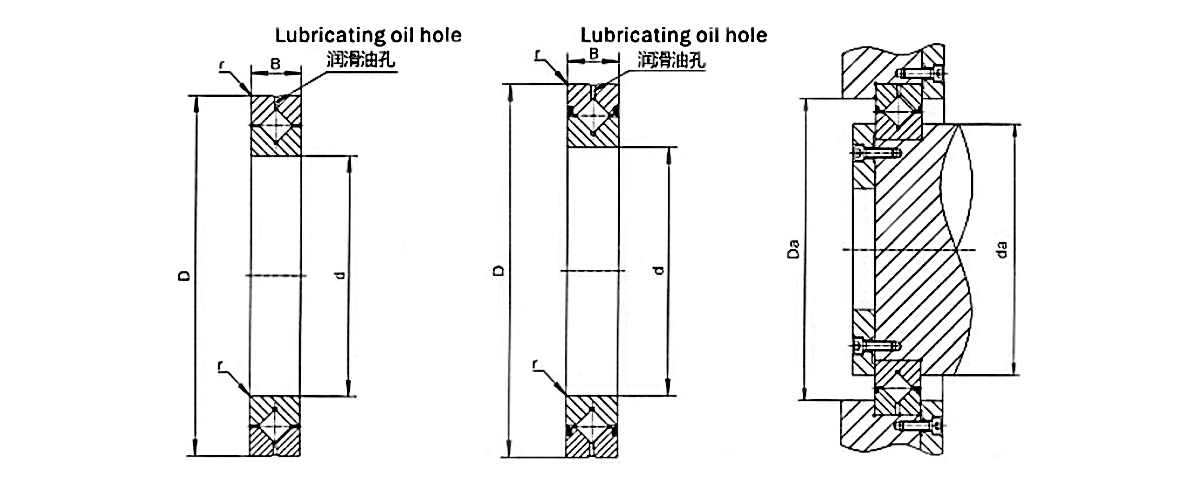

ベアリングの種類 次元 肩のサイズ 基本負荷定格(rad 重量
内径 外径 高 面取り Cr コー
d D B Rmin だ ダ KN KN kg
CRBH208A 20 36 8 0.3 24 31 2.91 2.43 0.04
CRBH258A 25 41 8 0.3 29 36 3.12 2.81 0.05
CRBH3010A 30 55 10 0.3 36.5 48.5 7.6 8.37 0.12
CRBH3510A 35 60 10 0.3 41.5 53.5 7.9 9.13 0.13
CRBH4010A 40 65 10 0.3 46.5 58.5 8.61 10.6 0.15
CRBH4510A 45 70 10 0.3 51.8 63.5 8.86 11.3 0.16
CRBH 5013A 50 80 13 0.6 56 74 17.3 20.9 0.29
CRBH 6013A 60 90 13 0.6 66 84 18.8 24.3 0.33
CRBH7013A 70 100 13 0.6 76 94 20.1 27.7 0.38
CRBH 8016A 80 120 16 0.6 88 112 32.1 43.4 0.74
CRBH 9016A 90 130 16 0.6 98 122 33.1 46.8 0.81
CRBH10020A 100 150 20 0.6 110 140 50.9 72.2 1.45
CRBH11020A 110 160 20 0.6 120 150 52.4 77.4 1.56
CRBH12025A 120 180 25 1 132 168 73.4 108 2.62
CRBH13025A 130 190 25 1 142 178 75.9 115 2.82
CRBH14025A 140 200 25 1 152 188 81.9 130 2.96
CRBH15025A 150 210 25 1 162 198 84.3 138 3.16
CRBH20025A 200 260 25 1 212 248 92.3 169 4
CRBH22025A 220 280 25 1.5 254.9 283.1 92.3 171 4.1
CRBH24025A 240 300 25 2 263.4 291.6 68.3 145 4.5
CRBH25025A 250 310 25 1.5 262 298 102 207 4.97
CRBH25030A 250 330 30 2.5 270.5 304.5 126 244 8.1
CRBH25040A 250 355 40 2.5 278.1 323.3 195 348 14.8
CRBH30025A 300 360 25 1.5 313.9 342.1 75.5 178 5.9
CRBH30035A 300 395 35 2.5 323.8 366.2 183 367 13.4
CRBH30040A 300 405 40 2.5 330.4 372.8 212 409 17.2
CRBH35020A 350 400 20 1 362.1 384.7 54.1 143 3.9
CRBH40035A 400 480 35 2.5 422 456 156 370 14.5
CRBH40040A 400 510 40 2.5 429.8 472 241 531 23.5
CRBH45025A 450 500 25 1 460.7 483.3 61.7 182 6.6
CRBH50025A 500 550 25 1 512.9 535.5 65.5 201 7.3
CRBH50040A 500 600 40 2.5 527.6 570 239 607 26
CRBH50050A 500 625 50 2.5 533.3 589.9 267 653 41.7
CRBH 60040 オーストラリアドルドルドル 600 700 40 3 625.8 668.2 264 721 29
