SX薄形精密ベアリング

SX薄形精密軸受は、RB形軸受と比較して同一ジャーナル径で断面寸法を小さくした極薄設計です。極薄設計のため、内輪・外輪ともに取付穴がなく、取付にはフランジや支持座が必要です。これらは通常、内輪の回転が必要なアプリケーションで使用されます。

説明
仕様
お問い合わせ

製品の利点
SXシリーズクロスローラーベアリングは、内輪が分割され、外輪が回転する特殊なベアリングです。ローラーを十字に配置しているので全方向の荷重に耐えられます。従来モデルと比べて剛性が3～4倍向上しました。内輪または外輪が二分割構造になっており、軸受すきまの調整が可能です。予圧がかかっても高精度な回転運動が得られます。高精度、高剛性、高耐荷重、小型が特長です。産業用ロボットの球面すべり軸受として広く使用されており、従来品に比べて3～4倍の剛性が得られます。

製品の特徴
薄肉断面設計による高精度・高剛性の軸受

ベアリングは何に使われますか?
・ロボット工学： 精密な動作が要求されるロボットアームの関節や回転部分に使用されます。
·CNC工作機械: 回転テーブルやスピンドルの用途では、精度と耐荷重が非常に重要です。
・医療機器： 手術ロボットや画像撮影装置などの機器では、スムーズかつ正確な動きが求められます。
・光学機器： 望遠鏡や顕微鏡などの高精度機器では、安定した位置決めが非常に重要です。
·航空宇宙部品: 高い信頼性と精度が要求される飛行制御システムや衛星機構に使用されます。

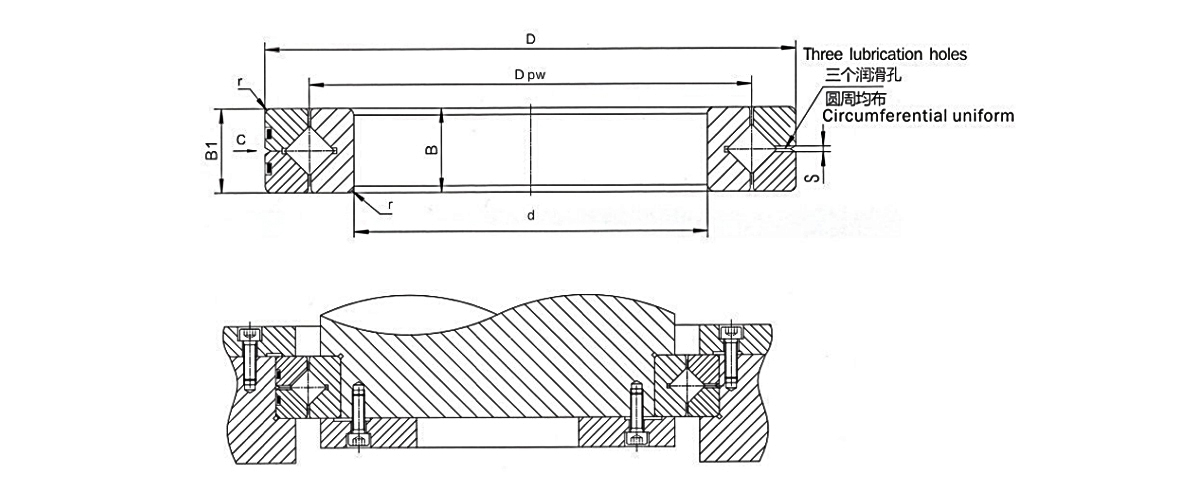

ベアリングの種類	次元						基本定格荷重(軸方向)		基本定格荷重(ラジアル)		重量
	内径	外径	ローラーピッチ直径	高	油穴	面取り	Ca	コア	Cr	コー	重量
	d	D	DPW	B B1	S	最小値	KN	KN	KN	KN	kg
SX011814	70	90	80	10	1.2	0.6	18	60	12	30	0.3
SX011818	90	115	102	13	1.2	1	26	96	17	47	0.4
SX011820	100	125	112	13	1.2	1	28	106	18	52	0.5
SX011824	120	150	135	16	1.5	1	41	153	26	75	0.8
SX011828	140	175	157	18	1.5	1.1	64	237	41	116	1.1
SX011832	160	200	180	20	1.5	1.1	69	272	44	133	1.7
SX011836	180	225	202	22	2	1.1	98	381	63	187	2.3
SX011840	200	250	225	24	2	1.5	106	425	68	208	3.1
SX011848	240	300	270	28	2	2	149	612	95	300	5.3
SX011860	300	380	340	38	2.5	2.1	245	1027	156	504	12
SX011868	340	420	380	38	2.5	2.1	265	1148	167	563	13.5
SX011880	400	500	450	46	2.5	2.1	385	1699	244	833	24
SX0118/500	500	620	560	56	2.5	3	560	2538	355	1244	44
