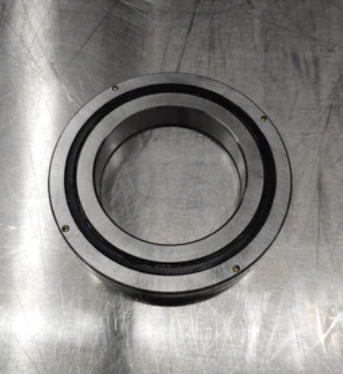

ロボットアーム用ベアリング RB2508: 正確な動きと長寿命を実現

構造ロジック: クロスローラーが従来の配置よりも優れた性能を発揮する理由

従来のロボットのジョイントは、多くの場合、深溝玉軸受、アンギュラ接触ペア、または円すいころ軸受の組み合わせに依存しています。これらはそれぞれ、限られた荷重方向に適切に対処しますが、慎重な予圧調整が必要であり、より多くの軸方向スペースを消費します。 RB2508 は別の道を歩みます。

90度V溝配置

クロスローラーベアリングは、V字型の溝内に円筒ころが90度間隔で配置されています。この向きにより、1 つの軸受でラジアル荷重、両方向のアキシアル荷重、および傾斜モーメント荷重を同時に吸収できます。ロボットのジョイントの場合、これはよりシンプルなハウジング設計、より少ないコンポーネント、より短い軸方向のスタックにつながります。

外輪分割、内輪一体

RB2508は外輪分割、内輪一体構造を採用しています。この構成は、内輪の回転精度が重要な場合に特に適しています。これは、内輪が出力フランジまたはハーモニックドライブに接続されているロボットジョイントで一般的です。分割外輪により組立時の予圧調整が可能となり、一体内輪により真円度と剛性が維持されます。

薄肉高剛性バランス

内径 25 mm、幅 8 mm の RB2508 は、薄肉ベアリングとして分類されます。薄肉ベアリングは、取り扱いや取り付けを誤ると変形しやすくなりますが、適切にサポートされていれば、優れた剛性重量比を実現します。クロスローラーのレイアウトは、より多くの転動体全体に荷重を分散することで、減少した壁厚を補います。

RB2508の主な仕様と選択の落とし穴

RB2508 をロボットのジョイントに組み込む前に、エンジニアはそのコアの寸法と定格荷重を確認する必要があります。以下の表は、重要なパラメータをまとめたものです。

サフィックスコードについて

RB2508 は、シール、クリアランス、精度を定義する接尾辞を付けて指定されることがよくあります。一般的な組み合わせは次のとおりです。

• うう : 両面が密閉されており、防塵性とグリース保持力を提供します。
• C0 : 標準ラジアルすきま。中程度の使用条件に適しています。
• CC0 ：予圧状態でクリアランスをなくし剛性を高めます。
• P5 / P4 / P2 ：精密級で数値が小さいほど精度が高いことを示します。

たとえば、RB2508UUCC0P5 は、精度 P5 の二重シール、予圧ベアリングを示します。間違ったクリアランスまたは精度等級を選択すると、過剰な摩擦、発熱、またはロボットの制御ループの剛性不足が発生する可能性があります。

インストールの感度

薄肉ベアリングは、取り付け時に生じる歪みの影響を受けやすいです。ハウジングまたはシャフトの肩部が正しい平面度および直角度になるように機械加工されていない場合、軌道が変形し、トルクリップルや早期疲労が発生する可能性があります。これはベアリングの欠陥ではありません。これはシステムレベルの要件です。エンジニアはハウジングの公差を確認し、制御された取り付け手順の使用を検討する必要があります。

卸売RB2508ロボットクロスローラーベアリングサプライヤー、OEM/ODM会社

UKL Bearing Manufacturing Co., Ltd. は、中国の卸売 RB2508 ロボット クロスローラー ベアリングのサプライヤーおよび OEM/ODM 会社です。

製品を見る→

ロボットアームのアプリケーションシナリオとパフォーマンス

RB2508 は産業用ロボットのジョイント、回転軸、精密位置決めステージなどに広く使用されています。コンパクトなエンベロープ内で組み合わせた荷重を運ぶことができるため、スペースが貴重な協働ロボット、スカラ アーム、エンドエフェクターに自然に適合します。

振れの低減と再現性の向上

ロボットのジョイントでは、軸方向および半径方向の振れがツールの中心点の精度に直接影響します。厳しい公差を備えたクロスローラーベアリングはこれらの偏差を最小限に抑え、コントローラーが数百万サイクルにわたって再現性を維持できるようにします。内部クリアランスを除去し、ジョイントの実効剛性を高めるため、プリロードされた CC0 バリアントがよく選択されます。

変動荷重下での疲労寿命

ロボットの関節に一定の負荷がかかることはほとんどありません。頻繁に起動、停止、ペイロードの変更が発生します。 RB2508 の回転要素の形状は、同様のサイズのボール ベアリングよりも接触応力を広い領域に分散するため、振動または変動負荷条件での疲労寿命を延長できます。正確な寿命の計算は特定の荷重スペクトルに依存しますが、基本的な利点は、円筒ローラーの線接触とボールの点接触にあります。

RB2508 の見積もりとカスタム サポートをリクエストする方法

RB2508 の価格は、精度等級 (P5、P4、P2)、クリアランスまたは予圧 (C0、CC0)、シーリング オプション (UU またはオープン)、注文数量などのいくつかの要因によって異なります。これらの変数は製造コストとリードタイムの​​両方に影響を与えるため、一般的な価格表が正確であることはほとんどありません。

意味のある見積もりを受け取るには、次の情報を準備してください。

1. 必要な精度等級とすきまクラス
2. 動作速度と荷重条件（ラジアル、アキシアル、モーメント）
3. シール要件と潤滑の好み
4. 年間またはバッチ数量

エンジニアリング サポートを提供するサプライヤーは、標準外の寸法、カスタム プリロード、設置ガイダンスについても支援できます。サプライヤーを評価する際は、特定のジョイント設計に関する 3D モデル、寸法図、技術的なコンサルティングを提供できるかどうかを尋ねてください。

よくある質問

Q1: RB2508の基本動定格荷重はいくらですか?

基本動定格荷重（C）は3.63kN、基本静定格荷重（C0）は3.83kNです。

Q2: RB2508 は、同じ寸法の他のクロスローラーベアリングと直接置き換えることができますか?

寸法的には、他の 25x41x8 mm クロスローラーベアリングと互換性があります。ただし、精度等級、クリアランス、内部設計は異なる場合があります。置き換える前に必ず仕様コードと要求性能を確認してください。

Q3: ロボットアームの精度を維持するには、RB2508 をどのように設置すればよいですか?

ハウジングとシャフトの肩部が平らで垂直であることを確認してください。組み立て中にベアリングに力を加えないようにして、推奨される締め付け順序に従ってください。薄肉ベアリングの場合、取り付けの歪みが精度低下の一般的な原因となります。

Q4: RB2508 の 3D モデルまたは図面を提供できますか?

多くのサプライヤーは、ご要望に応じて 3D STEP ファイルと 2D 図面を提供しています。これらは、ロボットの関節設計に統合したり、注文前に適合性を検証したりするのに役立ちます。
