CRBT 軽量ロータリージョイントベアリング

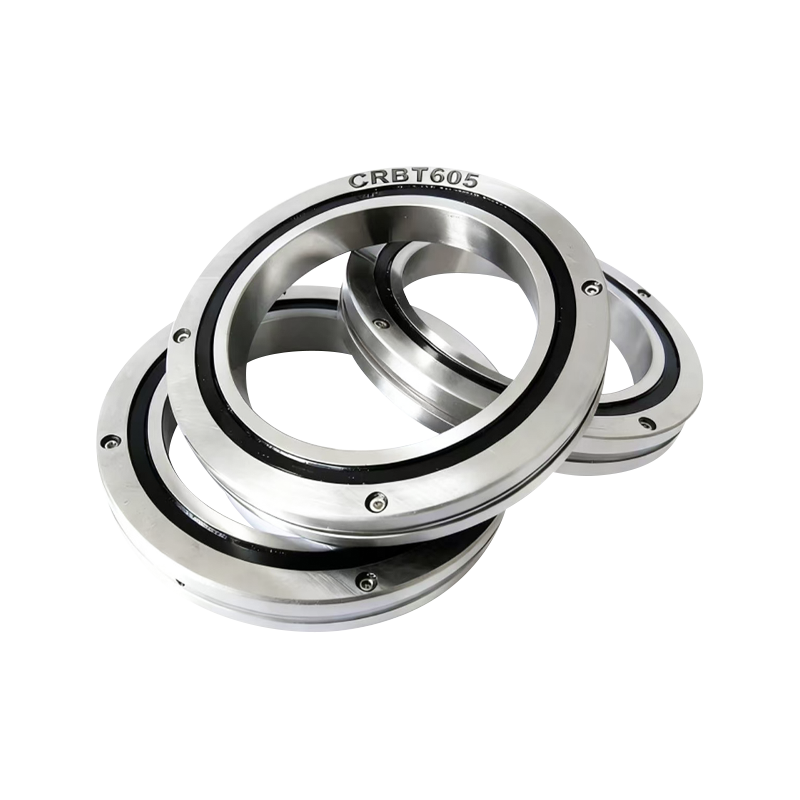

CRBT軽量ロータリージョイント軸受は、断面高さ5.5mm、幅5mmの非常に小型・軽量な軸受です。小型ロボットアームや小型監視カメラに適しています。

Contact Us お問い合わせ
プレV：RAU一体型クロスローラーベアリング 次へ：RW 高性能クロスローラーベアリング
  • 説明
  • 仕様
  • お問い合わせ

ベアリングの特徴
従来の最薄クロスローラーベアリング（CRBS）と比較して、断面高さはわずか 69% です。幅もわずか5mm、断面積は従来品の43％と大幅な小型化を実現しました。また、重量はCRBSに比べてわずか0.38倍と大幅な軽量化を実現しました。 (内径50mmベアリングとの比較)

利点
この軸受には取付穴がなく、非常にコンパクトな構造で、非常に軽量です。

アプリケーション
人型ロボット、回転テーブル、精密工作機械、関節モジュールなど、極めて高い設置スペース、重量、精度を必要とする用途。

ベアリングの種類 寸法(mm)

設置寸法
(mm)

基本定格荷重 品質 対応機種
内径 外径 幅 DS Dh C コ THK
d D B 分 kN kN g
CRBT105AC1P5 10 21 5 0.15 12.5 17 1.12 0.809 9 RAU1005C0P5
CRBT155AC1P5 15 26 5 0.15 17.5 22 1.32 1.1 12 RAU1505C0P5
CRBT205AC1P5 20 31 5 0.15 22.5 27 1.49 1.4 15 RAU2005COP5
CRBT255AC1P5 25 36 5 0.15 27.5 32 1.65 1.77 18 RAU2505C0P5
CRBT305AC1P5 30 41 5 0.15 32.5 37 1.89 2.14 21 RAU3005C0P5
CRBT355AC1P5 35 46 5 0.15 37.5 42 2.05 2.42 24 RAU3505C0P5
CRBT405AC1P5 40 51 5 0.15 42.5 47 2.14 2.74 27 RAU4005C0P5
CRBT455AC1P5 45 56 5 0.15 47.5 52 2.3 3.09 29 RAU4505C0P5
CRBT505AC1P5 50 61 5 0.15 52.5 57 2.43 3.49 32 RAU5005C0P5
CRBT555AC1P5 55 66 5 0.15 57.5 62 2.53 3.79 35 RAU5505COP5
CRBT605AC1P5 60 71 5 0.15 62.5 67 2.63 4.09 38 RAU6005COP5
CRBT655AC1P5 65 76 5 0.15 67.5 72 2.71 4.29 41 RAU6505C0P5
CRBT705AC1P5 70 81 5 0.15 72.5 77 2.81 4.68 44 RAU7005COP5
CRBT755AC1P5 75 86 5 0.15 77.5 82 2.9 5.05 47 RAU7505C0P5
CRBT805AC1P5 80 91 5 0.15 82.5 87 3.05 5.43 50 RAU8005C0P5
CRBT855AC1P5 85 96 5 0.15 87.5 92 3.11 5.7 53 RAU8505C0P5
CRBT905AC1P5 90 101 5 0.15 92.5 97 3.19 6.03 56 RAU9005C0P5
CRBT955AC1P5 95 106 5 0.15 97.5 102 3.22 6.31 59 RAU9505C0P5
