RW 高性能クロスローラーベアリング

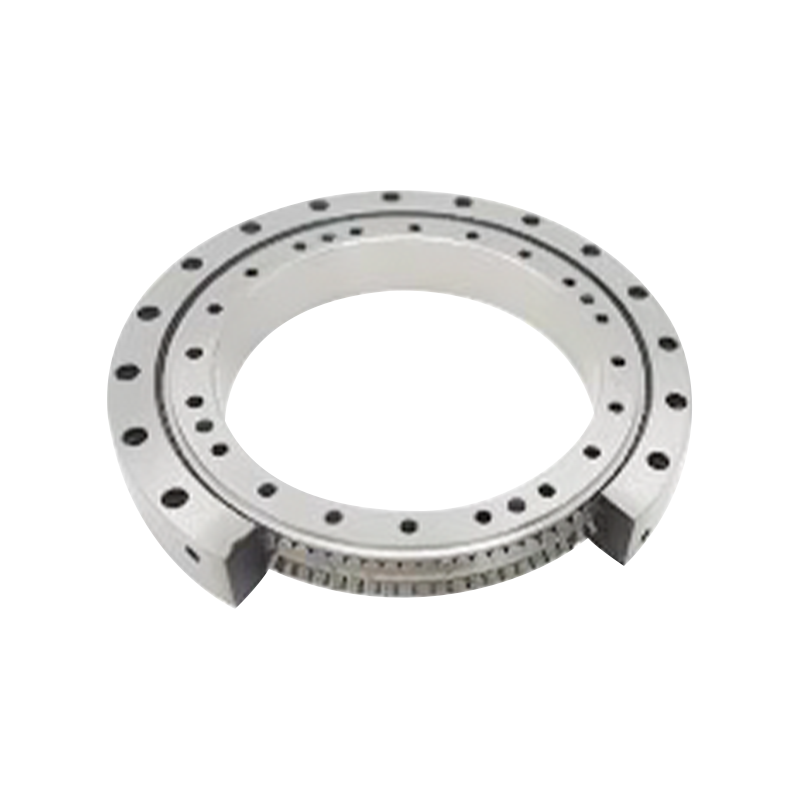

RW高性能クロスローラーベアリング（内外輪一体・取付穴付）

RW形クロスローラベアリングは、内輪・外輪一体構造により高い部品剛性を実現しています。内輪・外輪ともに取付ボルト穴加工を施してあります。寸法と数量を最適化することで、設置時の転動面変形を効果的に低減し、安定した回転性能を確保します。さらに加工精度の向上により、高い回転精度の要求にも応えます。

お問い合わせ

プレV：CRBT 軽量ロータリージョイントベアリング次へ：精密ハーモニック減速機ベアリング

説明
仕様
お問い合わせ

ベアリングの特徴:
・小型化・高剛性： 小径ローラーを45°間隔で2列に配置し、小型化と高剛性を実現しました。
・高い回転精度： 内外輪一体構造により高精度の回転運動が可能です。
·設置時間の短縮: 内輪と外輪の両方に取り付け穴があるため、直接固定が容易で、シャフトとサポートハウジングの取り付け時間が大幅に短縮されます。

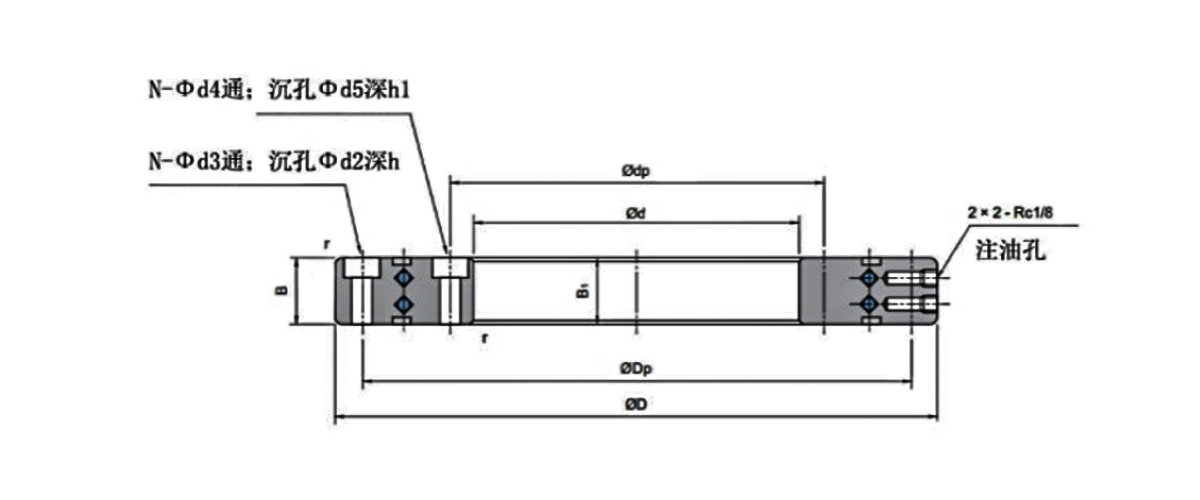

ベアリングの種類	主な寸法				取付穴の関係				肩寸法		基本定格荷重 (ラジアル)		重量
	d	D	B	B1	DP	内輪取り付け穴	DP	アウターニング取り付け穴	DS	Dh	Cr	コー	重量
	mm				DP	内輪取り付け穴	DP	アウターニング取り付け穴	mm	mm	KN	KN	kg
Rw145	100	185	20	20	115	12-Φ4.6通し穴、Φ8.5皿穴深さ15	170	12-φ4.6通し穴、φ8.5皿穴深さ15	135	150	24.6	59.3	2.70
RW164	120	210	30	30	138	12-φ6通し穴、φ10皿穴深さ22.5	182	12-φ6通し穴、φ10皿穴深さ22.5 °	157	173	48.6	112	4.90
RW195	150	240	30	30	168	16-φ6通し穴、φ10皿穴深さ22.5	222	16-φ6通し穴、φ10皿穴深さ22.5	187	203	54.1	136	5.70
RW228	160	295	35	35	184	24-φ7通し穴、φ11皿穴深さ24.5	270	24-φ7通し穴、φ11皿穴深さ24.5	220	240	59.3	161	12.00
RW230	180	280	40	40	200	20-Φ6通し穴、Φ10皿穴深さ30	260	20-φ6通し穴、φ10皿穴深さ30	217	245	87	215	9.90
RW250	200	300	40	40	220	20-φ6通し穴、φ10皿穴深さ30	280	20-Φ6通し穴、Φ10皿穴深さ30	237	265	89.7	231	11.00
RW297	210	380	40	40	240	24-φ9.3通し穴、①14.5皿穴深さ28	350	24-φ9.3通し穴、φ14.5皿穴深さ28	285	315	101	288	22.00
RW323	260	385	50	50	282	24-φ7通し穴、φ12皿穴深さ38	363	24-Φ7通し穴、Φ12皿穴深さ38	302	343	168	422	24.00
RW388	325	450	50	50	347	30-φ9.3通し穴、φ14.5皿穴深さ9"	428	30-φ9.3通し穴、①14.5皿穴深さ9	367	408	199	558	29.00
RW445	350	540	50	50	384	32-φ9.3通し穴、φ14.5皿穴深さ35	505	32-φ9.3通し穴、φ14.5皿穴深さ35°	425	465	216	652	47.00
RW463	395	525	50	50	418	36-φ10通し穴、φ15皿穴深さ9	502	36-φ10通し穴、①15皿穴深さ9	440	480	208	634	31.00
RW530	460	600	50	50	486	40-Φ10通し穴、Φ15皿穴深さ9	574	40-φ10通し穴、φ15皿穴深さ9	510	550	233	771	40.00
RW665	580	750	60	60	610	32-φ12通し穴、φ18皿穴深さ11	720	32-φ12通し穴、φ18皿穴深さ11	640	690	314	902	92.00
RW760	650	870	60	60	690	32-φ14通し穴、φ20皿穴深さ13	830	32-φ14通し穴、φ20皿穴深さ13	735	785	336	1030	138.00
