RB2508 クロスローラーベアリングの剛性と耐荷重のメリットを理解する
エンジニアリングの課題: 制約の下での精度
現代のロボット システムはエンジニアリングのパラドックスに直面しています。設計者は、ますますコンパクトになるスペース内で前例のない精度を達成しながら、同時に複雑な多方向の負荷を管理する必要があります。製造、組み立て、精密作業で動作する産業用ロボットには、変動する負荷条件下でもミクロンレベルの再現性を維持するジョイントが必要です。この課題により、特に複数の耐荷重機能を単一のスペース効率の高いコンポーネントに統合するソリューションに向けたベアリング技術の革新が推進されました。
の RB2508ベアリング クロスローラーベアリング設計の画期的な進歩を表します。内径 25 ミリメートル、外径 41 ミリメートル、幅 8 ミリメートルのこのコンパクトなコンポーネントは、はるかに大きな従来のベアリング ソリューションを超える剛性と耐荷重特性を実現します。このパフォーマンス上の利点の技術的基盤を理解することは、次世代ロボット システムを設計するエンジニアにとって不可欠です。
この包括的な検査では、RB2508 の優れたパフォーマンス、複数の軸にわたる負荷処理能力、および高度なロボット アプリケーションへの実際的な統合の背後にある工学原理を調査します。クロスローラーの形状と予圧機構を分析することにより、このベアリングが要求の厳しい産業環境で推奨されるソリューションとなっている理由が明らかになります。
優れた剛性の基礎となるクロスローラーベアリングの形状
クロスローラー構成を理解する
従来のボールベアリングは、円形の軌道に配置された球面転動体を採用しており、各ボールと軌道面の間に点接触が生じます。この形状は、主に一方向の荷重がかかる用途には適していますが、ラジアル荷重、アキシアル荷重、モーメント荷重の組み合わせが同時にかかる場合には固有の制限が生じます。点接触は小さな領域に応力を集中させ、耐荷重を制限し、荷重時のベアリングのコンプライアンスに貢献します。
クロスローラーベアリングは、このアーキテクチャを根本的に再考しました。クロスローラーベアリングでは、円形レースの球状要素ではなく、同じベアリングリング内の隣接するローラーに対して 90 度の角度で配置された円筒状の転がり要素が使用されます。この垂直な配置により、複数の線接触境界面が形成され、各ローラーは点ではなく延長された表面に沿って軌道に接触します。
線接触の利点: 応力分散と耐荷重性
の line contact geometry delivers several critical performance advantages:
- 拡張された接触領域全体に荷重を分散することでピーク応力集中が軽減され、コンパクトなエンベロープ内でより高い荷重容量が可能になります。
- 多方向の荷重許容により、1 つのベアリングで 2 つの垂直軸のラジアル荷重、アキシアル荷重、およびモーメント荷重を同時に処理できます。
- 接触応力の低減によりベアリングの疲労寿命が延長され、特にハイサイクルロボット用途にとって重要です
- 強化された剛性応答により、精密な位置決め精度に重要な負荷時のたわみを最小限に抑えます
特に RB2508 の場合、この線接触構成は、25 ミリメートルの内径のクロスローラー ベアリングが、従来のより大きなベアリング配置を必要とする荷重の大きさを確実に管理できることを意味します。 3 つの個別のベアリング タイプ (ラジアル ボール ベアリング、スラスト ボール ベアリング、モーメント荷重サポート ベアリング) を必要とする一般的な産業用ロボットのリスト アセンブリは、単一の RB2508 ユニットに統合できます。
の Preload Mechanism: Eliminating Clearance, Maximizing Stiffness
精密グレードのクロスローラーベアリングの際立った特徴は、統合されたプリロードシステムです。標準ベアリングは、測定可能なクリアランス、つまり回転要素と軌道の間にある小さな隙間で動作し、ベアリングが拘束されることなく機能できるようにします。このクリアランスは通常数十マイクロメートルで測定され、固有のコンプライアンスを生み出します。ロボットのジョイントに荷重がかかると、転動体と軌道が分離するため、ベアリングはわずかにたわみ、その後荷重方向で再着座します。
の RB2508 preload mechanism eliminates this deflection source through spring-based compression forces. Wave springs or disc springs integrated into the bearing outer ring apply controlled compressive force, maintaining constant contact between all rolling elements and both inner and outer raceways regardless of load direction. This preload creates a fundamentally rigid structure where bearing stiffness approaches that of a solid metal ring rather than a mechanical assembly.
の preload force in RB2508 bearings typically ranges from 400 to 600 Newtons, optimized to provide maximum rigidity without inducing excessive friction or accelerated wear. This preload value represents a carefully engineered balance: insufficient preload allows unwanted clearance and reduced stiffness; excessive preload generates unnecessary friction, heat, and lubricant degradation.
負荷容量分析: 複数の軸にわたる RB2508 のパフォーマンスを理解する
動的定格荷重とアプリケーションのコンテキスト
ベアリングの耐荷重は、動定格荷重、つまり疲労剥離が始まる前にベアリングが 100 万回転を完了する荷重の大きさによって定義されます。 RB2508 の仕様には、多方向機能を反映する複数の動的定格荷重が含まれています。
| 荷重方向 | 動的評価 (ニュートン) | 典型的なアプリケーションのコンテキスト |
|---|---|---|
| ラジアル荷重 | 3,500 | 軸受軸に対して垂直 |
| アキシアル荷重 | 1,980 | ベアリング軸に沿って |
| モーメント荷重 | 180Nm | 傾きまたは曲げモーメント |
実際の荷重の大きさのコンテキスト
これらの評価を文脈的に説明すると、手首関節から 500 ミリメートル伸びた 5 キログラムの協働ロボット アームは、アームが水平に伸びたときに関節ベアリングに約 25 ニュートン メートルのモーメント荷重を生成します。 RB2508 の 180 ニュートン メートルのモーメント容量は、この荷重の 7 倍の安全係数を提供します。これは、動的加速力、衝撃荷重、および工具交換に対して大幅なマージンを提供します。この並外れたモーメント容量により、クロスローラーベアリングは、同等サイズの従来のベアリングタイプすべてと区別されます。
の dynamic load ratings assume operation at 100 RPM. Robot joints typically operate at 20-80 RPM during normal motion profiles, reducing bearing stress compared to the rating basis. This speed margin translates to extended bearing life in practical applications. A bearing selected for 3,500 Newton dynamic load at 100 RPM will reliably handle the same load at 40 RPM for substantially longer operational life.
複合負荷シナリオ: RB2508 の利点
ロボットのジョイント荷重が、純粋な半径方向の力、純粋な軸方向の力、または純粋なモーメントから構成されることはほとんどありません。代わりに、ジョイントには複数の軸にわたって同時に荷重がかかります。ロボットの肩関節が、関節の中心線からオフセットされた物体を掴んだ状態で水平アームをサポートしているとします。
- アームの重量とペイロードからのラジアル荷重により、アームの軸に垂直な下向きの力が発生します
- 工具交換によるアキシアル荷重と垂直ペイロード位置の変動
- ジョイント軸とペイロード重心間のオフセット距離からモーメント荷重を算出
単一の RB2508 ベアリングは、その設計範囲内で 3 つの荷重コンポーネントすべてに対応します。従来のソリューションでは通常、複雑なハウジング構成に配置された複数のベアリング セットが必要です。 RB2508 のクロス ローラー アーキテクチャは、一体化されたクロス エレメント配置を通じて複合荷重を受け入れるため、外部の荷重分散機構が不要になります。
剛性: RB2508 のパフォーマンスの測定と理解
ベアリングの剛性: 精密工学パラメータ
ベアリング用途の剛性は、負荷がかかったときのたわみに対する抵抗力である剛性として定量化されます。剛性は荷重をたわみで割ったものとして数学的に表され、ニュートン/マイクロメートルの単位で測定されます。剛性の高いベアリングはたわみに強く、荷重がかかっても位置をより正確に維持します。
の RB2508's stiffness characteristics vary by load direction. Typical values include:
- ラジアル剛性: 約 50 ～ 70 N/マイクロメートル (プリロード設定による)
- 軸方向の剛性: 約 30 ～ 50 N/マイクロメートル
- モーメント剛性: 約 15-20Nm/ミリラジアン
のse stiffness values represent a 4-8 times improvement over equivalent-sized ball bearings, and a 2-3 times improvement over larger tapered roller bearing sets. This stiffness advantage translates directly to precision: a robot joint equipped with an RB2508 bearing exhibits positional repeatability within plus or minus 0.1 millimeters, compared to plus or minus 0.4 millimeters for conventional bearing solutions in similar size classes.
温度安定性とプリロードの一貫性
ベアリングの剛性は温度に依存します。ベアリングの温度が上昇すると、潤滑剤の粘度が低下し、スプリングのプリロード力が減少し、全体の剛性が低下します。 RB2508 のスプリングベースのプリロード機構は、この劣化を最小限に抑えるように設計されています。ベアリングの外輪のウェーブ スプリングには、熱膨張係数が極めて低い材料が選択されており、摂氏マイナス 10 ～ プラス 80 度のベアリング動作範囲全体で予荷重力をプラスまたはマイナス 5% 以内に維持します。
この熱安定性により、涼しい朝の起動条件で動作する場合でも、ベアリング温度が上昇する長時間の高デューティ サイクル動作後に動作する場合でも、ロボット ジョイントは一貫した精度を維持できます。従来のベアリングは温度範囲全体で剛性の変動が大きく、長時間の動作セッション中に位置のドリフトが発生しますが、RB2508 のプリロード設計によってこの重大な制限が解消されました。
卓越した製造: RB2508 がどのようにして優れたパフォーマンスを実現するか
精密製造: ベアリングの原材料から完成品まで
UKLベアリング製造株式会社 (無錫) は、精密ベアリング ソリューションに特化した産業および貿易の総合企業で、RB2508 仕様を満たすベアリングを製造するために必要な包括的な製造プロセスを実証しています。研究、開発、生産、販売を組み合わせた専門のベアリング工場としての UKL のアプローチは、現代のクロスローラー ベアリングの製造に要求される製造の厳密さを体現しています。
の RB2508 manufacturing journey begins with material selection. Through-hardened bearing steel is specified for both rolling elements and raceways, ensuring consistent hardness throughout the component cross-section. This material choice prevents subsurface fatigue cracking that compromises bearings where hardness varies between surface and interior regions. Surface treatments including precision grinding achieve roughness values below 0.2 micrometers, reducing friction and extending bearing life.
クロスローラーベアリングの製造プロセスでは、非常に高い精度が要求されます。ベアリングの完全な製造手順には以下が含まれます。
- 材料組織を確立し、内部応力を緩和するための原材料の鍛造と焼鈍
- プラスまたはマイナス 0.5 ミリメートルの公差内で初期の外径と内径を確立する旋削加工
- 材料を指定の硬度にする熱処理サイクル (RB2508 コンポーネントの場合は通常 60 ～ 65 HRC)
- 精密研削作業により、公差プラスマイナス0.01ミリメートル以内の最終寸法と0.15マイクロメートル未満の表面仕上げを実現
- クロスローラーの配置とプリロードスプリングの統合には特殊な固定具と品質検証が必要
- 各段階での精密測定による軸受部品の自動組立
品質保証: 性能仕様の検証
最新の品質システムを採用したベアリング製造施設は、複数の検査および試験プロトコルを通じて RB2508 の性能を検証します。各ベアリングには次の処理が行われます。
- 精密測定器を使用した寸法検査により、内径、外径、幅が規定の公差内にあるかどうかを確認します。
- 真円度と振れの測定により、軌道輪が完全に同心であることを確認し、精密用途に不可欠です
- 予圧力の測定により、スプリング機構が指定された圧縮力を提供していることを確認
- 負荷をかけた騒音と振動のテストにより、性能を損なう可能性のある製造上の欠陥を検出します
- のrmal cycling tests simulating temperature variations encountered in field applications
UKL の完全に近代化された生産拠点には、200 名を超える熟練した専門家が配置され、単一施設の管理下で製造プロセス全体を網羅しています。この垂直統合により、一貫性、トレーサビリティ、および仕様要件への迅速な対応が保証されます。出荷される各ベアリングには、寸法、予圧、および性能仕様への適合性を検証する文書が同梱されています。
RB シリーズと RU シリーズ: 設計の違いを理解する
RB2508: アウターリングプリロードアーキテクチャ
の RB2508 belongs to the RB series family, characterized by preload mechanisms integrated into the bearing outer ring. Wave springs or disc springs compressed between the outer ring and bearing housing apply compressive force that maintains contact between crossed rollers and outer-ring raceways. This architecture offers several distinct advantages for robot joint applications:
- 外輪予圧により、アームの重量とペイロードを支えるのに不可欠な優れたラジアル剛性特性が得られます。
- 外輪への予圧スプリングの統合により、内輪予圧方式と比較してハウジング設計要件が簡素化されます。
- 慎重なスプリング材料の選択により、予測可能なプリロード特性が熱サイクル全体にわたって安定した状態を維持します
- ロボットジョイントアセンブリへの統合中にハウジング公差を調整できるアクセシビリティ
RU シリーズ: 内輪プリロード アーキテクチャ
の RU series employs preload mechanisms integrated into the bearing inner ring. Preload springs compressed between the inner ring and the bearing housing apply compressive force to inner-ring elements. This alternative approach provides:
- 外径のコンパクト性を最大限に高め、外輪スペースが厳しく制限されている用途に有利
- 特殊な用途で独自のハウジング配置を可能にする内輪取り付け構成
- 特定のモーメント荷重が支配的なアプリケーションに適した代替荷重分散特性
選択ガイド: ロボットジョイント用途向けの RB2508
標準的な産業用ロボットのジョイント、協働ロボット アセンブリ、および精密位置決めアプリケーションでは、通常、RB シリーズ (RB2508 を含む) が RU シリーズの代替製品よりも優れたパフォーマンスを発揮します。 RB ベアリングの外輪予圧構造は、アーム構造とペイロードをサポートするための重要な要件である優れたラジアル剛性を実現します。 RU シリーズは、さまざまな負荷分散要件が適用される旋回リング設計や特殊なターンテーブル構成に最適なアプリケーションです。
の RB2508 クロスローラーベアリング は、コンパクトな 25x41x8 ミリメートルの範囲内で、ラジアル荷重容量、アキシャル荷重容量、モーメント荷重容量、および優れた位置再現性を必要とするロボット ジョイントの最適な構成を表します。
統合設計: RB2508 によるロボット関節のパフォーマンスの最適化
ハウジングの公差要件と精密な嵌合
ベアリングの性能は基本的にハウジングの設計品質に依存します。 RB2508 の優れた剛性と耐荷重は、厳格な公差仕様を満たすハウジングに統合された場合にのみ完全に実現されます。
| ハウジングの特徴 | 公差等級 | 代表値 | パフォーマンスへの影響 |
|---|---|---|---|
| 外輪穴 | H7 | 41 0.025mm | タイトフィットによりラジアル方向の動きを防止 |
| 内輪穴 | P5 | 25 -0.05mm | 同心度と振れを維持 |
| アウターボア振れ | TIR 0.05mm | 表示振れの合計 | ベアリングリングの同心度を確保 |
| 内軸振れ | TIR 0.03mm | 表示振れの合計 | 転動体のアンバランスを防止 |
潤滑戦略: 動作条件全体でパフォーマンスを維持する
の RB2508's preload design creates relatively low friction compared to conventional bearings, but demands precise lubrication management. Robot joint applications typically employ one of two lubrication approaches:
オイルエア潤滑システム: 圧縮空気は、制御された間隔で正確な油滴をベアリングに運びます。このアプローチにより、ベアリングの抵抗が最小限に抑えられ、一定の温度が維持され、ベアリングの耐用年数が延長されます。オイルエア システムは、熱管理が重要な連続使用または高速アプリケーションに適しています。グリース潤滑に比べて設置の複雑さは増加しますが、パフォーマンス上の利点により、要求の厳しい用途向けに追加のエンジニアリング努力が正当化されます。
グリースベースの潤滑: シールドベアリング設計には合成グリース配合が採用されており、最小限のメンテナンスで長期的な潤滑を実現します。グリース潤滑により取り付けが簡素化され、中程度の速度 (300 RPM 未満) で動作する密閉型ロボット ジョイントの用途に適しています。トレードオフには、オイル システムと比較してわずかに高い摩擦と、それに伴う発熱が含まれます。
のrmal Management and Temperature Control
プリロードされたベアリングは、特に高速時に、クリアランスベースの設計よりも多くの熱を発生します。効果的なロボットの関節設計には、次のような熱管理戦略が組み込まれています。
- 熱伝導率の高いアルミニウムハウジング材料がベアリングから発生した熱をジョイントアセンブリから放散します。
- 循環チャネルは、高性能アプリケーションのベアリングゾーンに冷却オイルを送ります。
- 統合センサーによる温度監視により、パフォーマンスが低下する前に異常な熱状態を制御システムに警告します。
- ベアリング温度が設計のしきい値を超えると、動作速度調整プロトコルにより速度が低下します。
の RB2508 maintains full performance specifications up to plus 80 degrees Celsius, with controlled performance degradation between 80 and 100 degrees Celsius. Most robot applications maintain bearing temperatures in the 40-65 degree Celsius range through proper thermal design.
比較分析: RB2508 と代替ベアリング ソリューション
RB2508 の技術的利点を説明するために、主要なパラメータ全体のパフォーマンスを従来の代替ベアリングと比較すると、クロス ローラーの選択に関するエンジニアリング ケースが明らかになります。
| パフォーマンスパラメータ | RB2508 | 複列ボール | 円すいころセット |
|---|---|---|---|
| ラジアル剛性 | 60N/ミクロン | 12N/ミクロン | 25N/ミクロン |
| 軸方向の剛性 | 40N/ミクロン | 5N/ミクロン | 8N/ミクロン |
| モーメント容量 | 180Nm | 20 Nm | 60Nm |
| コンポーネント数 | 1 | 2-3 | 3-6 |
| 外径 | 41mm | 47mm | 62mm |
| 位置再現性 | 0.1mm | 0.5mm | 0.3mm |
| インストールの複雑さ | 低い | 中等度 | 高 |
この比較は、基本原理を示しています。RB2508 は、複数の従来のベアリング ソリューションの性能を単一のよりシンプルなコンポーネントに統合しています。ラジアルサポート、軸方向の調節、およびモーメント負荷抵抗を必要とするロボットジョイントアプリケーションでは、従来、3 種類以上のベアリングタイプが使用されていました。 RB2508 単一ユニット ソリューションは、組み立ての複雑さ、コスト、潜在的な故障箇所を軽減しながら、すべての荷重方向にわたって優れたパフォーマンスを提供します。

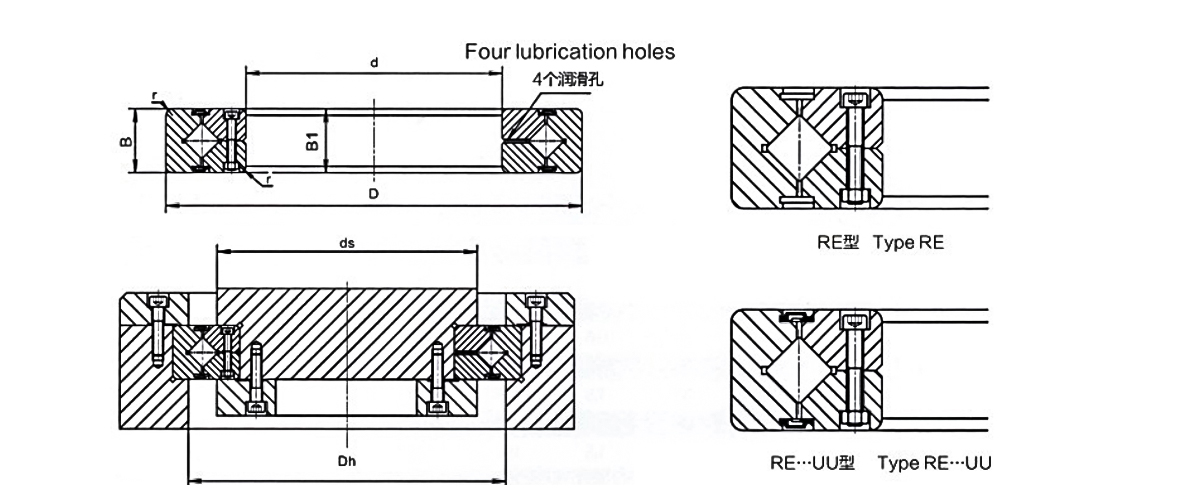

技術アーキテクチャ: RB2508 設計の視覚化
実際のアプリケーション: RB2508 が優れている点
協働ロボットの関節設計
人間の作業者と一緒に動作する協働ロボットには、優れた精度と信頼性が必要です。 RB2508 のコンパクトなプロファイルと高いモーメント容量により、安全で正確なジョイント設計が可能になります。一般的な協働ロボットのショルダー アセンブリには RB2508 ベアリングが組み込まれており、ツールの交換や動的な荷重の揺れに対応しながら上腕構造をサポートします。ベアリングの低バックラッシュ設計により、グリッパーの位置決めタスクの再現性が確保され、プリロード機構により、長時間の作業シフト中の熱変動に対しても安定した動作が保証されます。
産業用ロボットの手首アセンブリの統合
最新のロボットの手首は、超コンパクトなアセンブリで複数の回転軸 (ロール、ピッチ、ヨー) を採用しています。手首の各軸はクロスローラーベアリングサポートの恩恵を受けています。 RB2508 スケールは、多くの産業用ロボット構成のロール軸とピッチ軸に最適です。サポートコンポーネントを追加せずにモーメント荷重を受け入れるベアリングの機能により、工具中心点の精度を 0.1 ミリメートル以内に維持するリストハウジングの設計が可能になり、これは精密溶接、組み立て、機械加工の用途に不可欠です。
外科および医療ロボット工学
外科用ロボット システムには、卓越した精度と信頼性が求められます。ジョイントベアリングは、連続的な滅菌サイクルと高加速度の動作プロファイルに耐えながら、位置精度を 0.05 ミリメートル以内に維持する必要があります。 RB2508 の剛性と熱安定性は、これらの厳しい要件に理想的であることが証明されています。ベアリングのバックラッシュが低いため、関節のたわみによる組織の損傷が排除され、熱サイクル全体にわたる一貫した性能により、繰り返しの滅菌手順を通じて信頼性が保証されます。
梱包およびマテリアルハンドリングの自動化
1 分あたり 100 サイクルで動作する高速ピック アンド プレース ロボットは、関節ベアリングに深刻な動的応力を与えます。 RB2508 のプリロード機構と線接触形状は、ボール ベアリングよりも効果的に衝撃荷重を分散し、ベアリングの寿命を延ばします。ベアリングのモーメント容量は、真空グリッパーの設置に特有のオフセットペイロードに対応し、その剛性により生産シフト全体にわたって一貫した配置精度が保証されます。
メンテナンスと耐用年数: RB2508 の信頼性の最適化
インストールのベストプラクティス
適切に取り付けることは、ベアリングの性能と耐用年数に直接影響します。重要なインストール プロトコルには次のものが含まれます。
- ベアリングを取り付ける前に、ハウジングの穴径と表面仕上げが指定された公差を満たしていることを確認してください。
- 取り外しまたは取り付け時の内部リングの損傷を避けるために、クロスローラーベアリング用に設計された精密ベアリングプーラーを使用してください。
- 組み立てを容易にし、かじりを防ぐために、ベアリングのボア表面に軽い機械油を塗布してください。
- ベアリングコンポーネントを順番に取り付け、組み立てプロセス全体で位置合わせを維持します
- 設置後に予圧力を検証し、スプリング機構からの適切な圧縮荷重を確認します。
慣らし運転期間と熱安定化
新しいロボットの設置には、制御された慣らし運転手順が役立ちます。最初の 8 ～ 10 時間の動作時間中、50% の定格荷重でロボットを動作させると、ベアリング コンポーネントが適切に固定され、温度勾配が安定します。この期間中の温度上昇は通常、最初の 3 ～ 4 時間以内に発生します。最初の 40 動作時間にわたって徐々に負荷と速度を増加させることで、ベアリングの耐用年数が延長され、最適なパフォーマンスが保証されます。
状態監視戦略
最新のロボット プラットフォームには、温度センサーと振動センサーを使用したベアリング状態監視システムが組み込まれることが増えています。これらにより、耐用年数を延ばし予期せぬ障害を防ぐ予知保全が可能になります。
- 軸受温度監視により潤滑劣化や予圧損失を早期に検出
- 振動周波数解析により、致命的な故障の前に転動体の摩耗を特定
- 位置再現性の傾向により、時間の経過とともにベアリングのコンプライアンスが増加することがわかります
- オイルまたはグリースの分析により酸化と汚染レベルを監視
期待される耐用年数
適切にメンテナンスされた RB2508 ベアリングは、通常、交換が必要になるまで 10,000 ～ 15,000 稼働時間使用できます。これは、ベアリングの優れた耐荷重能力を考慮すると、従来のベアリング ソリューションに比べて耐用年数が大幅に長くなるということを示しています。軽負荷の用途では、耐用年数は 20,000 時間に延長される場合があります。致命的な故障の前にベアリングを予防的に交換することで、ハウジング表面への二次的な損傷を防ぎ、総修理コストとシステムのダウンタイムを削減します。
よくある質問
Q1: ロボット関節用途において、クロスローラーベアリングがボールベアリングよりも優れている理由は何ですか?
クロスローラーベアリングは、ボールベアリングの点接触と比較して、転動体と軌道との間に線接触を採用しています。この形状により、荷重がより大きな表面積に分散され、同等のサイズのエンベロープ内でより高い剛性と耐荷重が可能になります。さらに、クロスローラーベアリングはラジアル荷重、アキシアル荷重、およびモーメント荷重を同時に受け入れるため、シングルジョイントアセンブリで複数のタイプのベアリングを使用する必要がなくなります。
Q2: プリロードは精密ロボット用途におけるベアリングの性能をどのように向上させますか?
予圧は、転動体と軌道の間の一定の接触を維持することにより、内部すきまを排除します。この設計によりバックラッシュが排除され、ベアリングの剛性が大幅に向上し、最新のロボットに要求される精度の再現性が可能になります。また、プリロードは、熱膨張と熱収縮にもかかわらず一貫した圧縮力を維持するスプリング機構を使用することにより、温度変化全体でベアリングの動作を安定させます。
Q3: ロボットの連続動作における RB2508 ベアリングの標準的な耐用年数はどれくらいですか?
適切にメンテナンスされた RB2508 ベアリングは、通常、交換が必要になるまで 10,000 ～ 15,000 時間の稼働時間を実現します。耐用年数は、実際の負荷条件、動作速度、温度管理、潤滑メンテナンスの厳しさによって異なります。軽負荷のアプリケーションでは 20,000 時間に達する可能性がありますが、極端な負荷のアプリケーションでは 8,000 時間後に交換が必要になる場合があります。
Q4: RB2508 ベアリングは、従来のベアリングを使用している既存のロボット設計に改造できますか?
多くの場合、そうです。 RB2508 のコンパクトな 25x41x8 ミリメートルのプロファイルは、ハウジングの公差が外輪ボアの H7 仕様に調整できる場合は、多くの場合直接代替が可能です。ただし、ベアリングの剛性が大幅に向上するため、制御の不安定を防ぐためにサーボ コントローラーのチューニングが必要になる場合があります。実装前に詳細な寸法解析と動的シミュレーションを含む互換性評価を行うことをお勧めします。
Q5: 耐久性の高いロボット用途における RB2508 ベアリングに最適な潤滑方法は何ですか?
オイルエア潤滑システムは、制御された間隔で正確な油滴を供給する連続使用用途に適しています。このアプローチは、グリース潤滑と比較して、抗力を最小限に抑え、最適な軸受温度を維持し、耐用年数を延ばします。グリースベースのシステムは、メンテナンスの簡素化のためにパフォーマンスを犠牲にし、中程度のデューティ サイクルと低速要件の密閉型アプリケーションに適しています。
Q6: RB2508 のモーメント耐荷重は従来のベアリング ソリューションと比較してどうですか?
の RB2508 provides approximately 180 Newton-meters moment capacity, substantially exceeding equivalent-sized conventional bearing solutions. Tapered roller bearing sets of similar outer diameter typically provide 60 Newton-meters, while ball bearing configurations provide only 15-20 Newton-meters. This moment-load advantage is critical for handling off-axis payloads in robot gripper and tool-mounting applications.
Q7: RB2508 の最適なパフォーマンスにとって重要なハウジング公差仕様は何ですか?
の outer ring housing bore requires H7 tolerance to ensure tight fit preventing radial movement. The inner ring bore demands P5 or better tolerance class to maintain concentricity. Surface runout should not exceed 0.05 millimeters on outer surfaces and 0.03 millimeters on inner surfaces. These precision requirements ensure that bearing rigidity advantages are fully realized in the assembled joint.
Q8: RB2508 ベアリングのバリエーションはさまざまな負荷要件に対応できますか?
はい。メーカーは、軽負荷用途向けの小型軽量タイプから重工業用途向けの大型高容量ユニットまで、さまざまなクロスローラーベアリングシリーズを提供しています。 RB2508 は、コンパクトなスペースでバランスの取れたラジアル荷重、アキシャル荷重、およびモーメント荷重容量を必要とするロボット アプリケーション向けに最適化されています。より小さいバージョン (RB2006) は軽量の協働ロボットに適しており、より大きなバージョンはより重い産業用アームに対応します。
Q9: 温度は RB2508 ベアリングの性能と寿命にどのような影響を与えますか?
標準の RB2508 ベアリングは、摂氏マイナス 10 度からプラス 80 度まで完全な性能仕様を維持します。 80 度を超えると、潤滑剤の粘度が低下し、予圧バネ力が減少し、剛性が低下して摩耗率が増加します。ハウジング設計と冷却システムによる効果的な熱管理により、ベアリング温度を最適な摂氏 40 ～ 65 度の範囲に維持し、耐用年数と性能の一貫性を最大化します。
Q10: RB2508 のパフォーマンスは、軽量ロボット アプリケーションと極限負荷ロボット アプリケーションの間でどのように比較されますか?
の RB2508 excels in both application categories. In light-duty collaborative robot arms, the bearing's low friction and exceptional repeatability enable precise gripper control. In extreme-duty high-speed pick-and-place systems, the bearing's preload and line-contact geometry absorb dynamic impact loads effectively, extending service life compared to conventional bearings. The single bearing solution's versatility across duty-cycle ranges makes it an ideal standardized component for diverse robot platforms.
