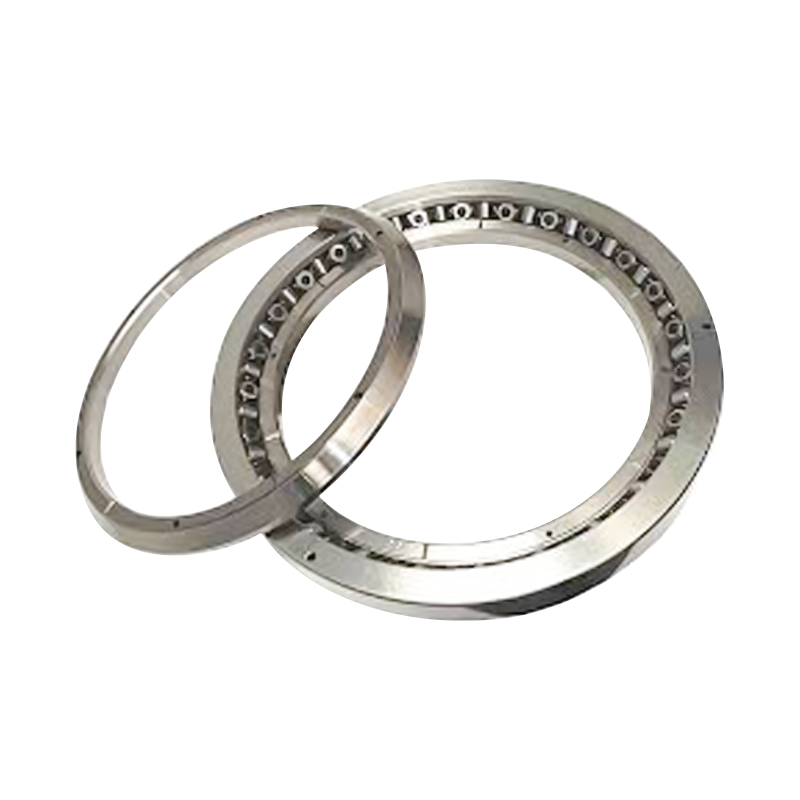

JXR形（クロス円すいころ軸受）

2組の軌道ところを直角に組み合わせ、ころを交互に十文字状に配置した軸受です。軸受の断面高さは単列軸受構造と同等であるため、設置スペースとハウジング材料を節約できます。大きなテーパー角度とテーパーの幾何学的設計により、ベアリングシステム全体がベアリング自体の幅の数倍のスパンを効果的に管理できます。交差円すいころにより、大きな転倒モーメント(傾斜トルク)に耐えることができます。

お問い合わせ

プレV：RA形（外輪分割・内輪回転用）次へ：RB2508 ロボットクロスローラーベアリング

説明
仕様
お問い合わせ

構造上の特徴
JXR型はコンパクトな構造で高剛性、高精度を実現します。ラジアル荷重、アキシアル荷重と転倒モーメント（傾きモーメント）を同時に負荷する能力があります。また、高速回転が可能であり、省スペース、省材料という利点を誇ります。これらの特性により、高速立形研削盤、工作機械の回転テーブル、産業用ロボットなどの精密用途に最適です。

適用範囲
立形ボール盤や研削盤テーブル、精密円形インデックステーブル、大型ローラーシステム、ターンテーブル（回転台）、産業用ロボットなどの工作機械での使用に適しています。

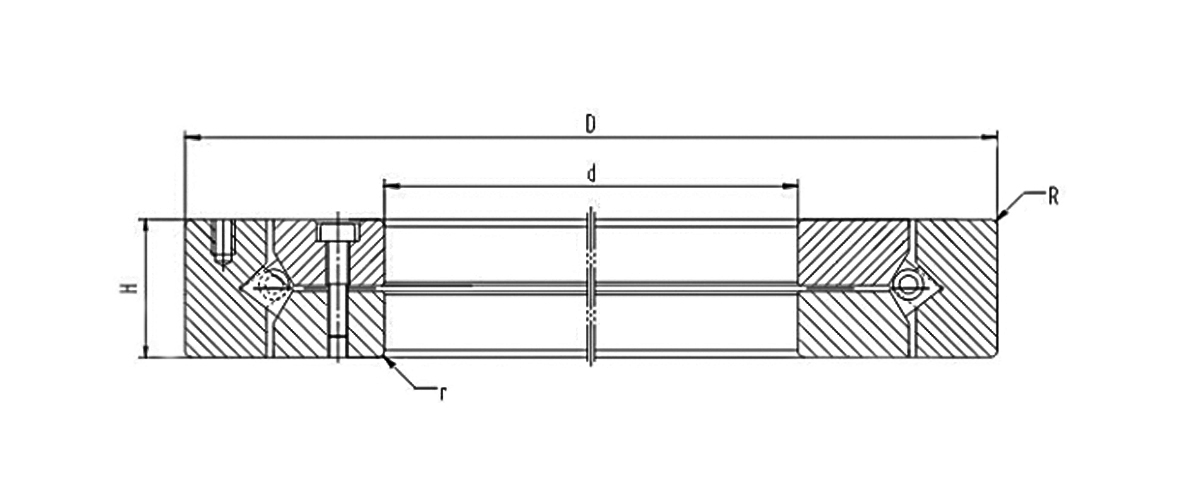

ベアリングの種類	内径	外径	幅	面取り	基本定格荷重(ラジアル)	基本定格荷重(アキシャル)	制限された速度	重量
ベアリングの種類	d	D	H	R	KN	KN	r/min	kg
JXR637050	300	400	37	1.5	63	80.1	720	13
JXR652050	310	425	45	2.5	82.2	102	640	20
JXR699050	370	495	50	3.0	93.6	119	600	30
XR496051	203.2	279.4	31.75	1.5	51.3	61.6	800	6.5
XR678052	330.2	457.2	63.5	3.3	100	123	620	35
XR766051	457.2	609.6	63.5	3.3	141	178	520	51
XR820060	580	760	80	6.4	215	234	300	100
XR855053	685.8	914.4	79.375	3.3	270	344	260	150
XR882055	901.7	1117.6	82.55	3.3	300	396	200	185
XR889058	1028.7	1327.15	109.22	3.3	405	534	160	400
XR897051	1549.4	1828.8	101.6	3.3	518	699	80	500
