REクロス円筒ころ軸受

ホーム / ベアリング / クロスローラーベアリング / REクロス円筒ころ軸受

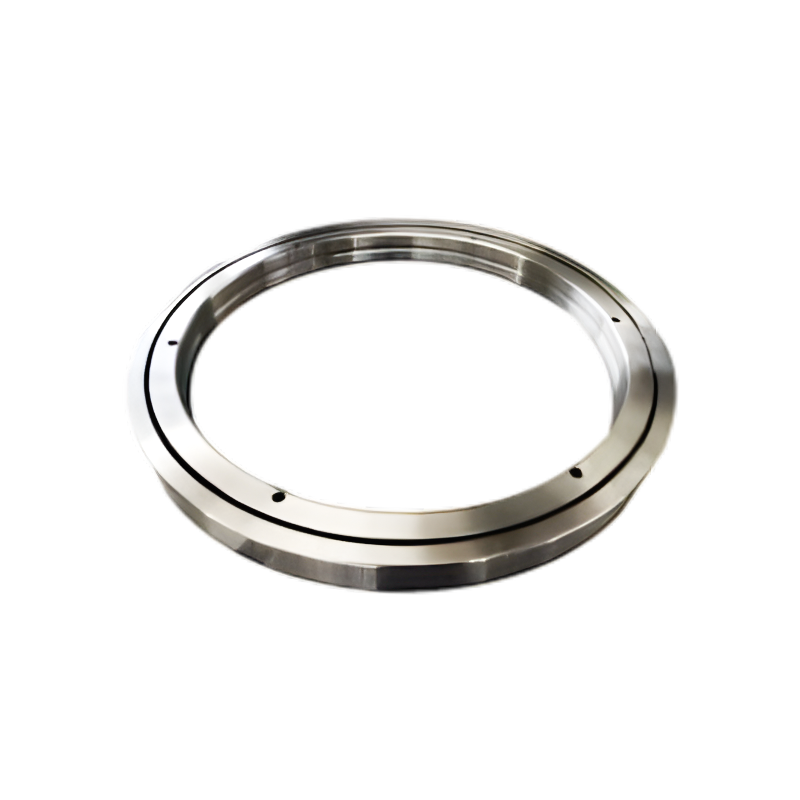

REクロス円筒ころ軸受

RE形クロスローラベアリングは、内輪分割、外輪一体のクロスローラベアリングです。外輪が回転する構造の軸受の一種です。 RE形クロスローラベアリングの主要寸法はRB形クロスローラベアリングと同一です。高い外輪回転精度が要求される用途に最適です。 RE形クロスローラーベアリングは、予圧の最適化と高剛性、高いガイドローラー回転精度を特長としています。高い外輪回転精度が要求される用途に適しています。薄肉コンパクト設計により関連構造の軽量化に貢献し、外輪一体構造により高い外輪回転精度が要求される用途に適し、μmレベルで安定した回転精度を実現します。

Contact Us お問い合わせ
プレV：YRTS 高速精密ベアリング 次へ：RUシリーズ クロスローラーベアリング
  • 説明
  • 仕様
  • お問い合わせ

ベアリングの特長
1.高精度: 精度は P4 および P2 グレードに達します。
2.高剛性： このシリーズのベアリングはすべてプリロードされています。
3.高耐荷重: アキシアル荷重、ラジアル荷重、転倒荷重に耐えます。
4. コンパクトなサイズ: ベアリングのコンパクトなサイズにより、ホスト マシン内のスペースが節約されます。
6. 高回転能力
7. シャフトの長さと加工コストの削減。熱膨張による形状の変化が制限されます。
8. ナイロン製セパレーターにより、慣性モーメントが低く、始動トルクが低く、角度の割り出し制御が容易です。
9. 最適なプリロード、高剛性、ガイドローラーの動きの高精度。
10. 浸炭鋼は耐衝撃性、耐表面摩耗性に優れています。
11. シンプルだが潤滑性が高い。

よくある質問:
分割内輪または外輪は、一度ボルトとナットで固定すると分離することができず、直接軸受箱に組み込むことができます。ただし、内部スペーサーブロックの組み立てが正しくないと、回転性能と転動体への応力に大きな影響を与えます。ベアリングをむやみに分解しないでください。
1. 内輪または外輪の接合部に若干のズレが生じる場合があります。軸受箱に取り付ける前に、内輪または外輪を固定しているボルトを緩め、プラスチックハンマーで修正してから取り付けてください。
2. 取付・分解の際、連結ボルトに外力を加えないでください。 3. サイドクランプフランジが内輪または外輪を側面からしっかりとクランプできるように、取り付け部品の寸法公差に注意してください。

アプリケーション:
精密回転テーブル、ロボットアーム回転関節、医療機器、測定器などに広く使用されています。

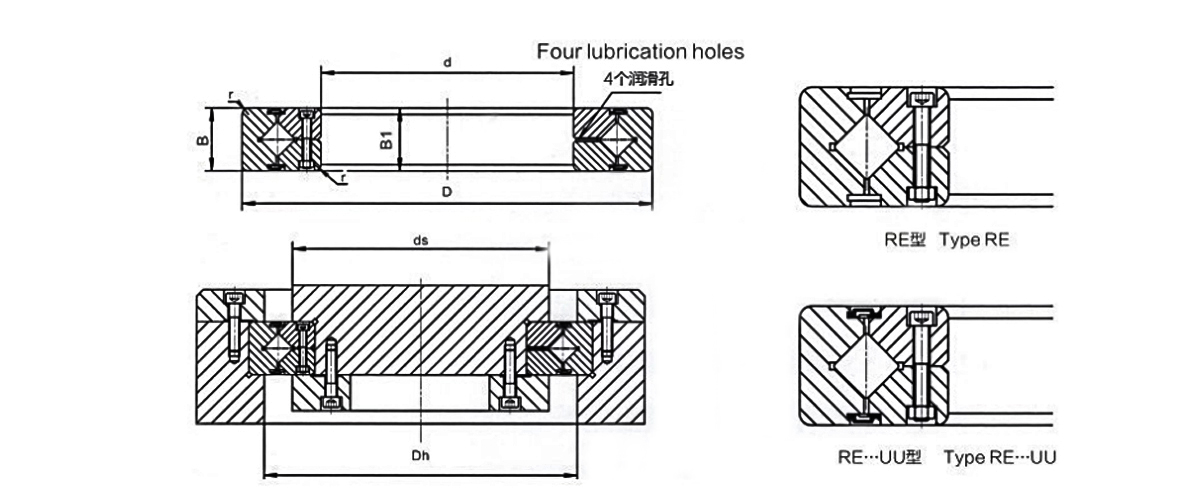

ベアリングの種類 次元 肩のサイズ 基本定格荷重(ラジアル) 重量
内径 外径 ローラーピッチ径 高さ 面取り Cr コー
d D DPW B・B1 Rmin DS Dh KN KN kg
RE2008 20 36 29 8 0.5 23.5 30.5 3.23 3.1 0.04
RE2508 25 41 34 8 0.5 28.5 35.5 3.63 3.83 0.05

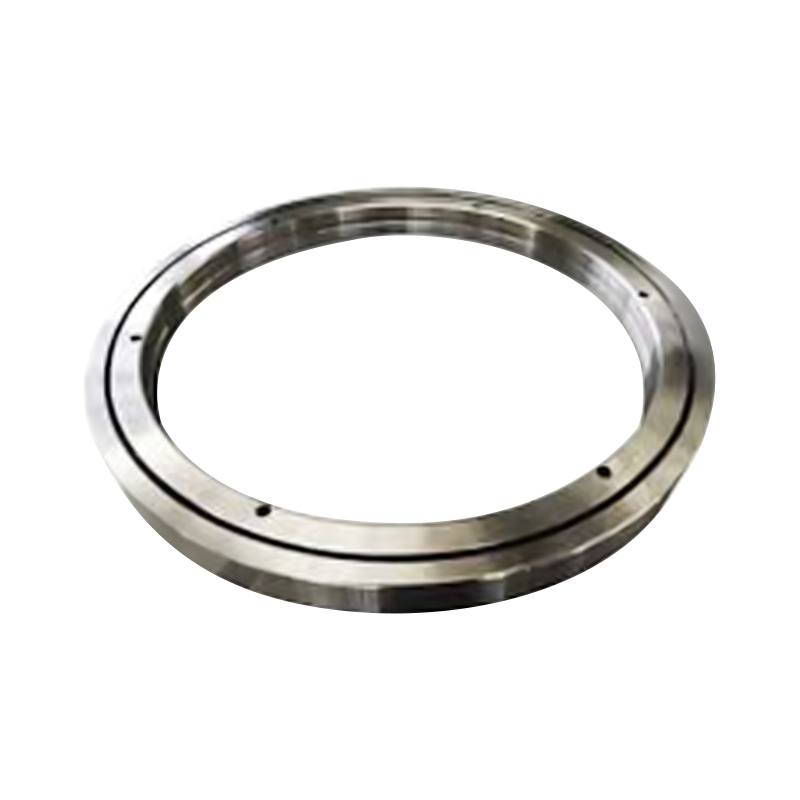

RE3010 30 55 43.5 10 0.6 37 47 7.35 8.36 0.12
RE3510 35 60 48.5 10 0.6 41 51.5 7.64 9.12 0.13
RE4010 40 65 53.5 10 0.6 47.5 58 8.33 10.6 0.16
RE4510 45 70 58.5 10 0.6 51 61.5 8.62 11.3 0.17
RE5013 50 80 66 13 0.6 57.5 72 16.7 20.9 0.27
RE6013 60 90 76 13 0.6 68 82 18 24.3 0.3
RE7013 70 100 86 13 0.6 78 92 19.4 27.7 0.35
RE8016 80 120 101.4 16 0.6 91 111 30.1 42.1 0.7
RE9016 90 130 112 16 1 98 118 31.4 45.3 0.75
RE10016 100 140 121.1 16 1 109 129 31.7 48.6 0.83
RE10020 100 150 127 20 1 113 133 33.1 50.9 1.45
RE11012 110 135 123.3 12 0.6 117 127 12.5 24.1 0.4
RE11015 110 145 129 15 0.6 122 136 23.7 41.5 0.75
RE11020 110 160 137 20 1 120 140 34 54 1.56
RE12016 120 150 136 16 0.6 127 141 24.2 43.2 0.72
RE12025 120 180 152 25 1.5 133 164 66.9 100 2.62
RE13015 130 160 146 15 0.6 137 152 25 46.7 0.72
RE13025 130 190 162 25 1.5 143 174 69.5 107 2.82

ベアリングの種類 次元 肩のサイズ 基本荷重定格(ラニアイ) 重量
内径 外径 アラーピッチ直径 高さ 面取り Cr コー
d D DPW B B1 最小値 DS Dh KN KN kg
RB14016 140 175 154.8 16 1 147 162 25.9 50.1 1
RB14025 140 200 168 25 1.5 154 185 74.8 121 2.96
RB15013 150 180 164 13 0.6 157 172 27 53.6 0.68
RB15025 150 210 178 25 1.5 164 194 76.8 128 3.16
RB15030 150 230 188 30 1.5 173 211 100 156 5.3
RB16025 160 220 188.6 25 1.5 173 204 81.7 135 3.14
RB17020 170 220 191 20 1.5 184 198 29 62.1 2.21
RB18025 180 240 210 25 1.5 195 225 84 143 3.44
RB19025 190 240 211.9 25 1 202 222 41.7 82.9 2.99
RB20025 200 260 230 25 2 215 245 84.2 157 4
RB20030 200 280 240 30 2 221 258 114 200 6.7
RB20035 200 295 247.7 35 2 225 270 151 252 9.6
RB22025 220 280 250.1 25 2 235 265 92.3 171 4.1
RB24025 240 300 269 25 2.5 256 281 68.3 145 4.5
RB25025 250 310 277.5 25 2.5 265 290 69.3 150 5
RB25030 250 330 287.5 30 2.5 269 306 126 244 8.1
RB25040 250 355 300.7 40 2.5 275 326 195 348 14.8
RB30025 300 360 328 25 2.5 315 340 76.3 178 5.9
RB30035 300 395 345 35 2.5 322 368 183 367 13.4
RB30040 300 405 351.6 40 2.5 326 377 212 409 17.2
RB35020 350 400 373.4 20 2.5 363 383 54.1 143 3.9
RB40035 400 480 440.3 35 2.5 422 459 156 370 14.5
RB40040 400 510 453.4 40 2.5 428 479 241 531 23.5
RB45025 450 500 474 25 1 464 484 61.7 182 6.6
RB50025 500 550 524.2 25 1 514 534 65.5 201 7.3
RB50040 500 600 548.8 40 2.5 526 572 239 607 26
RB50050 500 625 561.6 50 2.5 536 587 267 653 41.7
RB60040 600 700 650 40 3 627 673 264 721 29
RB70045 700 815 753.5 45 3 731 777 281 836 46
RB80070 800 950 868.1 70 4 836 900 468 1330 105
RB90070 900 1050 969 70 4 937 1001 494 1490 120
RB1000110 1000 1250 1114 110 5 1057 1171 1220 3220 360
RB 1250110 1250 1500 1365.8 110 5 1308 1423 1350 3970 440
