331138 AG 4 列円すいころ軸受

四列円すいころ軸受: 重負荷用途
4 列円すいころ軸受は、主に非常に高いラジアル荷重と部分的なアキシアル荷重に耐えるために使用される特殊な設計です。これらは、圧延機 (4 段熱間圧延機、冷間圧延機など) や分塊圧延機などの重機で一般的に使用されます。 4 つのテーパー外輪にローラーを配置した設計が特徴で、高い負荷容量と長い耐用年数を実現します。さらに、さまざまな動作要件に合わせてスペーサー (またはシム) を変更することで、クリアランスを事前に調整できます。

Contact Us お問い合わせ
プレV：30202 単列円すいころ軸受 次へ：XRT060-NT ベアリング
  • 説明
  • 仕様
  • お問い合わせ

構造組成
・オープンタイプ： 3 つの外側リング (カップ)、2 つの内側リング (コーン)、4 列のローラー、2 つの外側スペーサー、および 1 つの内側スペーサーで構成されます。
・密閉型： 開放型の基本構造にシールリングを2個追加。

主な特長
·高い耐荷重能力: 4 列ローラー配置は、複列ベアリングと比較して大幅に大きなラジアル荷重に耐えるように設計されています。
·耐用年数の延長： ころと軌道接触面の表面仕上げを最適化することにより、静圧・動圧潤滑膜の形成を促進し、耐摩耗性を向上させます。
·簡単なインストール: 通常、取り付けと取り外しが簡単になるように、緩めのフィット感で設計されています。
·調整可能なクリアランス: ベアリングの内部クリアランスは事前に調整されているか、調整スペーサーを使用して正確に設定できるため、回転精度が確保され、寿命が長くなります。
・高い信頼性： 最適化されたシーリング設計により、外部の汚染を効果的に防ぎ、同時に摩擦と発熱を低減します。

主な用途
・圧延機： 4段熱間圧延機、冷間圧延機などのワークロール
・ブルーミングミルズ： 鉄鋼業界で分塊加工やスラブ加工に使用されます。
・重機： 鉱山機械など。

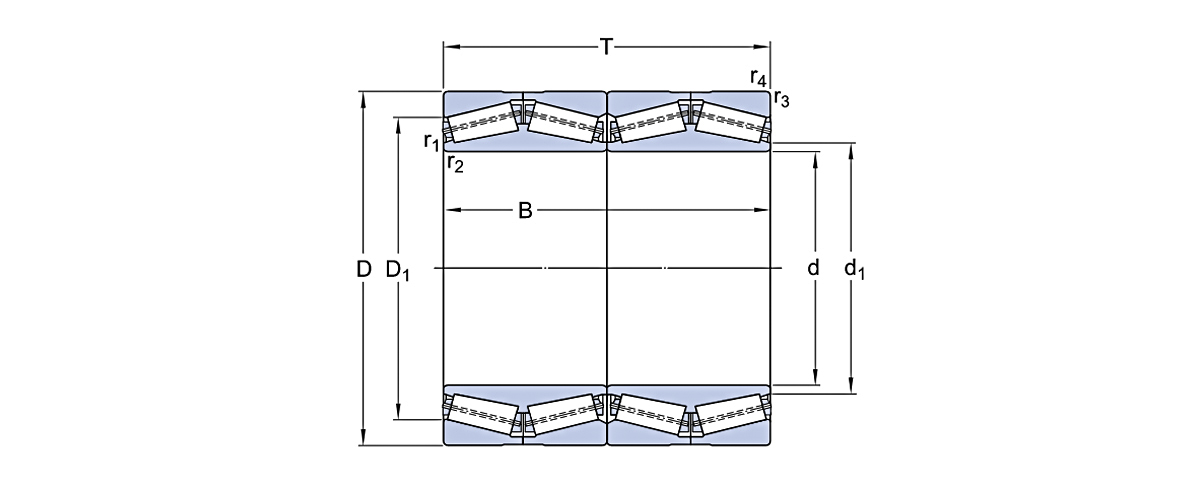

基本寸法 基本定格荷重 速度定格 ミサ モデル
ダイナミック 静的 基準速度 制限速度 ベアリングNo.
d[mm] D[mm] B[mm] T[mm] C[kN] C0[kN] [r/分] [r/分] [kg]
139.7 200.025 157.162 160.34 160.34 331138 AG ベアリング
177.8 247.65 192.088 192.088 192.088 331480G ベアリング
177.8 247.65 192.088 192.088 192.088 BT4-0010 G/HA1C400VA903 ベアリング
198.438 284.162 225.425 225.425 225.425 BT4-0027 AG/HA1 ベアリング
206.375 282.575 190.5 190.5 190.5 BT4-0013 G/HA1C400VA903 ベアリング
206.375 282.575 190.5 190.5 190.5 BT4-0021 G/HA1ベアリング
220 295 315 315 315 BT4-0035 E8/C355 ベアリング
220.662 314.325 239.712 239.712 239.712 BT4-0040 E8/C355ベアリング
240 338 248 248 248 BT4-0020/HA1ベアリング
241.478 349.148 228.6 228.6 228.6 330782 AG ベアリング
244.475 327.025 193.675 193.675 193.675 330862 B ベアリング
254 358.775 268.875 268.875 268.875 BT4-0039 E8/C355ベアリング
266.7 355.6 230.188 228.6 228.6 BT4-0014 G/HA1C400VA903 ベアリング
266.7 355.6 230.188 228.6 228.6 BT4B 328209 G/HA1C455 ベアリング
269.875 381 282.575 282.575 282.575 BT4B 331168 B ベアリング
276.225 393.7 269.875 269.875 269.875 BT4-0012 G/HA1C500VA901 ベアリング
279.4 393.7 269.875 269.875 269.875 BT4-0011 G/HA1C500VA901 ベアリング
279.578 380.898 244.475 244.475 244.475 330540 AG ベアリング
280 406.4 298.45 298.45 298.45 BT4-0026 A/PEXベアリング
285.75 380.898 244.475 244.475 244.475 330337 AG ベアリング
285.75 380.898 244.475 244.475 244.475 BT4-0015 G/HA1C400VA903 ベアリング
288.925 406.4 298.45 292.45 292.45 BT4B 331452 G/HA1 ベアリング
292.1 422.275 269.875 269.875 269.875 BT4B 331968 BG/HA1 ベアリング
304.648 438.048 280.99 279.4 279.4 331492 ベアリング
304.8 501.65 336.55 336.55 336.55 BT4B 328909 G/HA1VA901 ベアリング
304.902 412.648 266.7 266.7 266.7 330758 BG ベアリング
304.902 412.648 266.7 266.7 266.7 BT4-0004 G/HA1ベアリング
310 430 310 310 310 BT4-8093 G/HA1VA901 ベアリング
317.5 422.275 269.875 269.875 269.875 330870 BG ベアリング
317.5 447.675 327.025 327.025 327.025 BT4B 331161 AG/HA4 ベアリング

基本寸法 基本定格荷重 速度定格 ミサ モデル
ダイナミックな 静的 基準速度 制限速度 ベアリングNo.
d[mm] D[mm] B[mm] T[mm] C[kN] C0[kN] [r/分] [r/分] [kg]
317.5 447.675 327.025 327.025 327.025 BT4B 331161 BG/HA1 ベアリング
317.5 422.275 269.875 269.875 269.875 BT4B 334023 E1/C675 ベアリング
330.2 444.5 301.625 301.625 301.625 BT4B 332647 G/HA1 ベアリング
330.302 438.023 247.65 254 254 BT4-8113 E2/C500ベアリング
333.375 469.9 342.9 342.9 342.9 331381 ベアリング
343.052 457.098 254 254 254 BT4-8160 E8/C475 ベアリング
343.052 457.098 254 254 254 BT4-8160 E81/C400 ベアリング
343.052 457.098 254 254 254 BT4-8160 E81/C475 ベアリング
343.052 457.098 254 254 254 BT4B 328817 E1/C475 ベアリング
343.052 457.098 254 254 254 BT4B 328817 EX1/C475 ベアリング
346.075 488.95 358.775 358.775 358.775 BT4B 331228 G/HA1C200 ベアリング
347.662 469.9 292.1 292.1 292.1 331092 A ベアリング
347.662 469.9 292.1 292.1 292.1 BT4-8070 G/HA1VA901 ベアリング
355.6 488.95 317.5 317.5 317.5 331271 ベアリング
355.6 482.6 265.113 269.875 269.875 BT4-8162 E8/C480 ベアリング
355.6 482.6 265.113 269.875 269.875 BT4-8162 E81/C480 ベアリング
355.6 482.6 265.113 269.875 269.875 BT4B 328870 EX1/C300 ベアリング
355.6 488.95 317.5 317.5 317.5 BT4B 328912 E1/C300 ベアリング
355.6 488.95 317.5 317.5 317.5 BT4B 328912 E3/C675 ベアリング
360 510 380 380 380 332059 ベアリング
368.3 523.875 382.588 382.588 382.588 331159 A ベアリング
380 560 390 360 360 BT4-8033 G/HA1ベアリング
380 540 300 300 300 BT4-8086 G/HA1ベアリング
384.175 546.1 400.05 400.05 400.05 331149 E/C675 ベアリング
384.175 546.1 400.05 400.05 400.05 BT4-8025 G/HA1C300VA903 ベアリング
384.175 546.1 400.05 400.05 400.05 BT4B 334128/HA1 ベアリング
385.762 514.35 317.5 317.5 317.5 BT4B 334042 E1/C575 ベアリング
395 545 268 288.9 288.9 BT4B 332824 E/C475 ベアリング
395 545 268 288.9 288.9 BT4B 332824/HA1 ベアリング
400 600 308 308 308 BT4-8147 G/HA1ベアリング

基本寸法 基本定格荷重 速度定格 ミサ モデル
ダイナミックな 静的 基準速度 制限速度 ベアリングNo.
d[mm] D[mm] B[mm] T[mm] C[kN] C0[kN] [r/分] [r/分] [kg]
406.4 562 381 381 381 BT4-8126 E1/C575 ベアリング
406.4 546.1 288.925 288.925 288.925 BT4-8161 E8/C500ベアリング
406.4 546.1 288.925 288.925 288.925 BT4-8161 E81/C500 ベアリング
406.4 546.1 288.925 288.925 288.925 BT4B 328838 BG/HA1VA902 ベアリング
406.4 565.15 381 381 381 BT4B 331347 AG/HA1 ベアリング
406.4 546.1 330 330 330 BT4B 334093 BG/HA1VA902 ベアリング
409.575 546.1 334.962 334.962 334.962 BT4B 329004 G/HA1VA901 ベアリング
409.575 546.151 334.962 334.962 334.962 BT4B 331333 E/C350 ベアリング
409.575 546.1 334.962 334.962 334.962 BT4B 331333 E/C575 ベアリング
431.8 571.5 400 400 400 BT4-8067 G/HA1VA902 ベアリング
431.8 571.5 336.55 336.55 336.55 BT4B 331226 AG/HA1 ベアリング
431.8 571.5 336.55 336.55 336.55 BT4B 331226 BG/HA1 ベアリング
431.8 571.5 336.55 336.55 336.55 BT4B 331226/HA1 ベアリング
431.8 635 440 355.6 355.6 BT4B 334019 G/HA1 ベアリング
440 650 353.5 353.5 353.5 332313 ベアリング
440 580 360 360 360 BT4-8124 E/C550ベアリング
440 650 353.5 353.5 353.5 BT4B 328944 G/HA1VA901 ベアリング
440 590 480 480 480 BT4B 334055 ABG/HA1VA902 ベアリング
447.675 635 463.55 463.55 463.55 330608 C ベアリング
450 595 404 404 404 BT4-8044 G/HA1VA902 ベアリング
450 595 368 368 368 BT4-8173 E8/C725 ベアリング
450 595 368 368 368 BT4-8173 E81/C725 ベアリング
450 595 404 404 404 BT4B 328365 EX/C725 ベアリング
450 595 368 368 368 BT4B 332773 E/C725 ベアリング
457.2 596.9 276.225 279.4 279.4 331169 BG ベアリング
457.2 596.9 276.225 279.4 279.4 331169 E/C500 ベアリング
457.2 606 381 381 381 BT4-8125 E1/C725 ベアリング
457.2 596.9 276.225 279.4 279.4 BT4B 328827 ABG/HA1VA902 ベアリング
460 610 360 360 360 BT4-8111 E2/C725 ベアリング
460 610 360 360 360 BT4B 331977 E/C725 ベアリング

基本寸法 基本定格荷重 速度定格 ミサ モデル
ダイナミックな 静的 基準速度 制限速度 ベアリングNo.
d[mm] D[mm] B[mm] T[mm] C[kN] C0[kN] [r/分] [r/分] [kg]
460 625 421 421 421 BT4B 332502/HA1 ベアリング
475 600 368 368 368 BT4B 328913 BG/HA1C555 ベアリング
479.425 679.45 495.3 495.3 495.3 330886 B ベアリング
482.6 615.95 330.2 330.2 330.2 332096 E/C725 ベアリング
482.6 615.95 330.2 330.2 330.2 BT4-8163 E8/C725 ベアリング
482.6 615.95 330.2 330.2 330.2 BT4-8163 E81/C725 ベアリング
482.6 615.95 330.2 330.2 330.2 BT4-8163 E8A/C725 ベアリング
482.6 615.95 330.2 330.2 330.2 BT4B 328842 E1/C325 ベアリング
482.6 647.7 417.512 417.512 417.512 BT4B 331259 BG/HA1C325 ベアリング
489.026 634.873 320.675 320.675 320.675 331090 E/C700 ベアリング
490 625 385 385 385 BT4-8135 E/C750ベアリング
500 670 400.05 387.35 387.35 BT4-8056 G/HA1ベアリング
501.65 711.2 520.7 520.7 520.7 331081 A ベアリング
510 655 377 379 379 BT4-8167 E8/C775 ベアリング
510 655 377 379 379 BT4-8167 E81/C775 ベアリング
520.7 736.6 400.05 400.05 400.05 BT4B 331243 A/HA1 ベアリング
530 680 440 440 440 BT4-8043 G/HA1ベアリング
540 690 400 400 400 331978 BG ベアリング
540 690 400 400 400 BT4-8108 E/C625ベアリング
558.8 736.6 322.265 322.268 322.268 331165 A ベアリング
558.8 736.6 322.265 322.268 322.268 331165 AG ベアリング
558.8 736.6 455.612 457.2 457.2 BT4-8022 G/HA1VA919 ベアリング
558.8 736.6 409.575 409.575 409.575 BT4B 330993 AG/HA1 ベアリング
558.8 736.6 409.575 409.575 409.575 BT4B 334080 G/HA1VA901 ベアリング
560 700 405 405 405 BT4-8153 E/C775ベアリング
560 920 618 618 618 BT4B 328509/HA4 ベアリング
571.5 812.8 593.725 593.725 593.725 BT4B 332666/HA1 ベアリング
584.2 762 396.875 401.638 401.638 331148A ベアリング
584.2 730.25 342.9 349.25 349.25 BT4B 331189 E/C600 ベアリング
585.788 771.525 479.425 479.425 479.425 BT4B 328888 BG/HA1VA901 ベアリング

基本寸法 基本定格荷重 速度定格 ミサ モデル
ダイナミックな 静的 基準速度 制限速度 ベアリングNo.
d[mm] D[mm] B[mm] T[mm] C[kN] C0[kN] [r/分] [r/分] [kg]
585.788 771.525 479.425 479.425 479.425 BT4B 331093 BG/HA1 ベアリング
595.312 844.55 615.95 615.95 615.95 BT4B 331300 E/C775 ベアリング
603.25 857.25 622.3 622.3 622.3 331625 ベアリング
603.25 857.25 622.3 622.3 622.3 BT4B 331625 E/C800 ベアリング
609.6 787.4 361.95 361.95 361.95 331175A ベアリング
609.6 787.4 361.95 361.95 361.95 331175 BG/C355 ベアリング
609.6 813.562 479.425 479.425 479.425 331925 ベアリング
609.6 787.4 361.95 361.95 361.95 BT4B 328871 G/HA1VA901 ベアリング
620 800 363.5 363.5 363.5 BT4B 328510/HA1 ベアリング
625 815 480 480 480 BT4-8031 E/C800ベアリング
625 815 600 600 600 BT4-8137 G/HA1ベアリング
650 1030 560 560 560 BT4B 332827 AG/HA1 ベアリング
660 1070 648.002 648.002 648.002 BT4B 332833 G/HA4 ベアリング
660.4 812.8 365.125 365.125 365.125 331190 ベアリング
660.4 812.8 365.125 365.125 365.125 BT4B 331190 BG/HA1 ベアリング
676 910 620 620 620 BT4B 332906/HA4 ベアリング
679.45 901.7 552.45 552.45 552.45 BT4B 334015 BG/HA1VA901 ベアリング
679.45 901.7 635 542.45 542.45 BT4B 334016 AG/HA1VA901 ベアリング
680 930 700 700 700 BT4B 328349/HA1 ベアリング
685.8 876.3 352.425 355.6 355.6 BT4B 328955 ABG/HA1VA902 ベアリング
685.8 876 352.425 355.6 355.6 BT4B 331089 CG/HA1 ベアリング
708.025 930.275 565.15 565.15 565.15 BT4-8109 E1/C800ベアリング
708.025 930.275 565.15 565.15 565.15 BT4B 332098 A/HA4 ベアリング
710 900 410 410 410 331351 ベアリング
710 900 410 410 410 BT4B 331351 BG/HA1 ベアリング
710 900 410 410 410 BT4B 331351 E/C775 ベアリング
711.2 914.4 390 390 390 BT4-8139 G/HA1ベアリング
717.55 946.15 565.15 565.15 565.15 332244 ベアリング
717.55 946.15 565.15 565.15 565.15 BT4-8069 G/HA1VA901 ベアリング
730.25 1035.05 755.65 755.65 755.65 330803 A ベアリング

基本寸法 基本定格荷重 速度定格 ミサ モデル
ダイナミックな 静的 基準速度 制限速度 ベアリングNo.
d[mm] D[mm] B[mm] T[mm] C[kN] C0[kN] [r/分] [r/分] [kg]
750 950 410 410 410 BT4-8048 E/C725ベアリング
750 1130 690 690 690 BT4B 328376/HA4 ベアリング
785 1010 600 600 600 BT4-8121 E/C600ベアリング
825.5 1168.4 844.55 844.55 844.55 BT4B 331066 A/HA4 ベアリング
863.6 1219.1 876.3 889 889 BT4B 330742 A/HA4 ベアリング
863.6 1130.3 669.925 669.925 669.925 BT4B 331123 DG/HA1 ベアリング
877.888 1220 844.55 844.55 844.55 BT4B 332981/HA4 ベアリング
938.212 1270 825.5 825.5 825.5 330726 A ベアリング
1001 1360 800 800 800 BT4B 334031 AG/HA4 ベアリング
1001 1360 800 800 800 BT4B 334031/HA4C1800 ベアリング
1070.001 1399.997 889.762 889.762 889.762 BT4B 328100/HA4 ベアリング
1300 1720 840 840 840 BT4-8150 G/HA4ベアリング
287.5 440 330.3 284 284 BT4B 332997 B/HA1 ベアリング
287.5 440 330.3 284 284 BT4B 332997/HA1 ベアリング
368.294 523.875 411.162 366.712 366.712 BT4B 334056 B/HA1 ベアリング
384.175 546.1 437.96 384.175 384.175 BT4B 334048/HA1 ベアリング
391.071 550 428.625 384.175 384.175 BT4B 328305/HA1 ベアリング
400 540 330 295 295 332297 ベアリング
400 540 295 330 330 BT4-8050/HA1ベアリング
406.445 565.201 409.575 365.125 365.125 BT4B 332813 B/HA1C425 ベアリング
415.925 590.55 479.96 419.1 419.1 BT4B 334047/HA1 ベアリング
431.8 571.5 366.713 320.675 320.675 331999 ベアリング
450 595 388 352 352 BT4-8053/HA1ベアリング
482.6 647.7 436.5 401.638 401.638 BT4-8052/HA1ベアリング
555.233 761.873 692.15 536.575 536.575 BT4B 334125/HA1 ベアリング
770 1040 800 650 650 BT4B 334099/HA4 ベアリング
872.769 1181.1 714.375 628.65 628.65 BT4B 332786/HA4 ベアリング
872.847 1181.1 714.375 628.65 628.65 BT4B 328956/HA4 ベアリング
[#入力#]

おすすめ商品

動きの未来をエンジニアリングする
UKLについて
Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China 331138 AG 4 列円すいころ軸受 suppliers and OEM/ODM 331138 AG 4 列円すいころ軸受 company, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

Ukl Bearing Manufacturing Co.,Ltd 私たちについてもっと詳しく Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    年

    業界経験

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    モデルの多様性

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    従業員数

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    年間輸出額

Ukl Bearing Manufacturing Co.,Ltd
名誉の証明書
ニュース
  • NU 309 円筒ころ軸受がモーターとギアボックスの設計に優れているのはなぜですか?

    重要なポイント: NU309 ベアリングはフローティング ベアリングとして優れています シャフトの熱膨張が重大な懸念事項となるモーターおよびギアボックスの設計の場合、 NU 309 ベアリング 最も信頼性の高いソリューションを提供します。フランジのない内輪という独自の設計により、有害な内部負荷を引き起こすことなくシャフトが両軸方向に自...

    続きを読む
  • 2206 AV Nilos リングの取り付け方法 (ステップバイステップ ガイド)

    開いた側をベアリングに向けて取り付けます 正しくインストールするには、 2206AV Nilos リングは、凸面 (開いた) 側がベアリング軌道面を向くように配置します。リングはベアリングの外輪に対して同一面に収まる必要があります。 2206 AV Nilos リングの設計上のクリアランスは c = 0.3mm で、歪みがないようにする...

    続きを読む
  • 高速用途に適したアンギュラ玉軸受を選択するにはどうすればよいですか?

    高速回転機械に最適な回転コンポーネントを選択するには、動作条件、内部形状、熱管理を深く理解する必要があります。精密機械の中でも、 アンギュラ玉軸受 高い回転速度を維持しながらラジアル荷重とアキシアル荷重の組み合わせを処理できるため、好ましい選択肢です。 高速動作の要求を理解する 工作機械のスピンドル、ターボチャージャー、高周波モーター、航空宇宙補助電源...

    続きを読む
  • 圧力下での精度: 医療機器ベアリングの選択を決定する重要な要素

    急速に進化する医療技術の分野では、たとえ最小のコンポーネントであっても救命装置の成功を左右する可能性があります。このうち、 医療機器ベアリング 静かだが重要な役割を果たしている。ロボット手術アームから MRI 回転装置に至るまで、信頼性、衛生性、性能に対する要求はかつてないほど高まっています。 材料の選択: 標準を超えたクロム鋼 ...

    続きを読む
円すいころ軸受 Industry knowledge
