クロス円すいころ軸受の選び方 ～精密円テーブル用XRT060-NTを特集～
精密回転テーブルは、最新の CNC マシニング センター、インデックス システム、自動化機器、精密測定器の基本コンポーネントです。位置決め精度や動作の安定性は軸受方式に大きく依存します。さまざまな軸受の種類の中でも、クロスローラ形状で設計された円すいころ軸受は、ラジアル荷重、両方向からのアキシアル荷重、および転倒モーメントを同時に支えることができるため、推奨されるソリューションとなっています。
の XRT060-NTベアリング コンパクトな寸法、高剛性、安定した回転精度が要求される精密回転テーブル用に特別に開発されました。適切なベアリングを選択するには、寸法だけに焦点を当てるのではなく、構造特性、動作条件、材料品質、製造精度、サプライヤーの能力を評価する必要があります。
XRT060-NTベアリングの専門会社として、 UKLベアリング製造株式会社 (無錫) は、高度な製造技術と要求の厳しい産業用途向けの包括的なエンジニアリング サポートを組み合わせた精密ベアリング ソリューションを提供します。

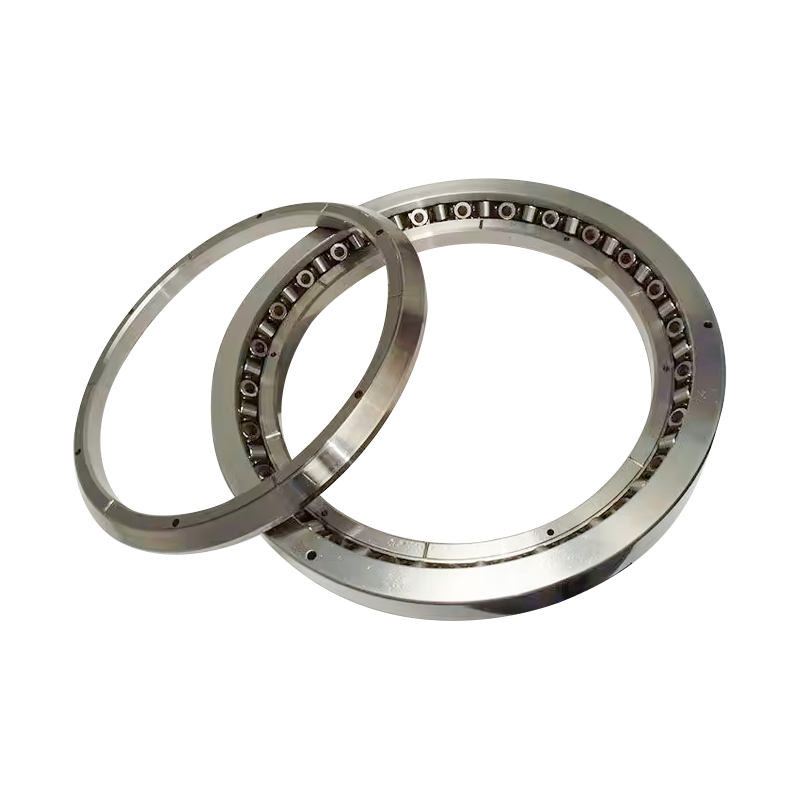

XRT060-NT ベアリングについて
の XRT060-NT bearing belongs to the family of crossed tapered roller bearings specially engineered for rotary table systems. Unlike conventional bearing arrangements that require multiple bearings to accommodate different load directions, this integrated design simplifies the structure while maintaining excellent rigidity and positioning accuracy.
の crossed arrangement positions tapered rollers at alternating angles, allowing the bearing to distribute complex loads evenly throughout the raceways. This design minimizes elastic deformation, improves rotational smoothness, and maintains stable performance even during continuous operation.
一般的なアプリケーション分野には次のようなものがあります。
- CNC円テーブル
- 立形マシニングセンタ
- 精密インデックステーブル
- 産業用ロボット
- 測定機器
- 半導体製造装置
- 自動化システム
クロス円すいころ軸受が好まれる理由
従来のベアリングの組み合わせと比較して、クロステーパーローラーベアリングには、機械の性能に直接影響を与えるいくつかのエンジニアリング上の利点があります。
| 特徴 | クロス円すいころ軸受 | 従来の軸受配置 |
|---|---|---|
| ラジアル耐荷重 | 素晴らしい | 良い |
| アキシアル荷重支持 | 双方向 | 多くの場合、複数のベアリングが必要になります |
| 耐モーメント負荷 | 非常に高い | 中等度 |
| 回転剛性 | 素晴らしい | 中等度 |
| 設置スペース | コンパクト | より大きな |
| 位置決め精度 | 高 | 標準 |
| メンテナンスの複雑さ | 下位 | 高er |
すべての主荷重が 1 つのコンパクトなベアリング ユニット内でサポートされるため、機械設計者はシステム全体の剛性を向上させながら構造の複雑さを軽減できます。
XRT060-NT ベアリングを選択する際の重要な要素
正しい XRT060-NT ベアリングを選択するには、寸法を一致させるだけでは不十分です。ベアリングが期待される耐用年数と精度を実現できるかどうかは、いくつかのエンジニアリング上の考慮事項によって決まります。
1. 負荷特性
すべての回転テーブルには、ラジアル荷重、アキシアル荷重、および転倒荷重のさまざまな組み合わせがかかります。
ベアリングを選択する前に、エンジニアは以下を評価する必要があります。
- 最大ラジアル荷重
- 両方向の軸力
- 傾く瞬間
- 衝撃荷重
- 連続動作と断続動作
適切な荷重評価は、早期の摩耗を防止し、長期的な安定性を確保するのに役立ちます。
2. 要求される位置決め精度
精密回転テーブルには、回転誤差が極めて小さいことが求められます。
精度に関する重要な考慮事項は次のとおりです。
- ラジアル振れ
- アキシアル振れ
- 回転精度
- プリロードの一貫性
- 動的荷重時の剛性
精密に製造された XRT060-NT ベアリングは振動を最小限に抑えながら、長期間の動作サイクル全体にわたって再現可能な位置決めを維持します。
3. 軸受の材質
材料の選択は、耐久性、耐疲労性、動作信頼性に直接影響します。
| コンポーネント | 代表的な材質 | パフォーマンス上の利点 |
|---|---|---|
| ローラー | 高-grade bearing steel | 高 fatigue strength |
| 内輪 | 焼入れ合金鋼 | 寸法安定性 |
| 外輪 | 精密軸受鋼 | 耐摩耗性 |
| ケージ | 加工鋼または合金 | スムーズなローラーガイド |
高品質の材料と最適化された熱処理を組み合わせることで、厳しい産業条件下でベアリングの寿命が大幅に向上します。
4. 製造精度
理論上の軸受性能が実際の用途で達成できるかどうかは、製造品質によって決まります。
重要な製造プロセスには次のものが含まれます。
- 精密鍛造
- 制御されたアニーリング
- CNC旋削加工
- 熱処理
- 高精度研削加工
- 自動組立
- 徹底した品質検査
XRT060-NT ベアリングの総合会社として、UKL Bearing 製造業 Co., Ltd. (無錫) は完全な製造プロセスを社内で管理し、一貫した寸法精度と信頼性の高い製品品質を実現しています。
の Importance of Proper Preload
予圧は、回転テーブルの性能に影響を与える最も影響力のある要素の 1 つです。
適切なプリロードにより、次のことが可能になります。
- より高い剛性
- 位置決め精度の向上
- 振動の低減
- 回転安定性の向上
- より長い耐用年数
過剰な予圧は摩擦と発熱を増加させますが、予圧が不十分であると剛性と位置精度が低下する可能性があります。したがって、動作条件に応じて正しい予圧を選択することが重要です。
XRT060-NT ベアリングの恩恵を受けるアプリケーション
の XRT060-NT bearing is suitable for numerous precision industrial systems where accuracy and rigidity are essential.
| 産業 | 代表的な設備 | 性能要件 |
|---|---|---|
| CNC加工 | ロータリーテーブル | 高 positioning accuracy |
| ロボット工学 | ロボットの関節 | スムーズな動き |
| 自動化 | インデックス作成システム | 再現性 |
| 検査 | 測定機器 | 精密回転 |
| 半導体 | ウェーハハンドリングシステム | 低振動 |
| Manufacturing | 精密組立設備 | 安定した動作 |
そのコンパクトな構造により、機器メーカーは設置スペースを増やさずに性能を向上させることができます。
信頼できる XRT060-NT ベアリング サプライヤーの選択
信頼できる XRT060-NT ベアリングのサプライヤーを選択することは、正しいベアリング モデルを選択することと同様に重要です。
資格のあるサプライヤーは以下を提供する必要があります。
- 完全な製造能力
- 安定した品質管理
- 精密検査装置
- 技術相談
- カスタマイズ機能
- 技術文書
- 安心のアフターサポート
メーカーは購入価格だけに焦点を当てるのではなく、生産能力、技術的専門知識、長期的な供給安定性を評価する必要があります。
長期にわたるパフォーマンスをサポートする精密製造
UKL Bearing Manufacturing Co., Ltd. (無錫) は、研究開発、生産、販売を組み合わせた、精密ベアリングの製造に特化した総合工業貿易企業です。
中国の専門ベアリング工場およびベアリング製造会社として、UKL は、卓越した精度と信頼性を必要とする業界に高性能ベアリング ソリューションを提供することに重点を置いています。 200 人を超える熟練した専門家と完全に近代化された生産ベースによってサポートされている同社は、鍛造、焼きなまし、旋削、熱処理、研削、自動組立を含む完全な生産ワークフローを管理しています。
テクノロジー主導のイノベーションは、依然として UKL の製造哲学の中心です。同社の専任の研究開発チームは、高精度クロスローラーベアリング、両方向スラストアンギュラ玉軸受、および CNC 機械、ロボット工学、インテリジェントオートメーションシステムで広く使用されているその他の製品を継続的に開発しています。 UKL は、精密エンジニアリングとデジタル生産管理を通じて、すべてのベアリングが精度と性能に関する厳しい国際基準を満たしていることを保証します。
UKL は、製造の卓越性を超えて、環境に配慮した生産プロセスの採用、材料リサイクルの促進、エネルギー効率の向上、エンジニアリング教育や技術トレーニングの取り組みのサポートなどによる持続可能な開発にも重点を置いています。
結論
適切な XRT060-NT ベアリングを選択するには、負荷条件、回転精度、剛性要件、材料品質、製造精度、予圧設計、サプライヤーの能力を総合的に評価する必要があります。精密回転テーブル用に特別に設計された高品質の円すいころ軸受は、機械設計を簡素化しながら、機械の安定性、位置決め精度、動作信頼性を大幅に向上させることができます。
よくある質問
1. XRT060-NT ベアリングが精密回転テーブルに適している理由は何ですか?
の XRT060-NT bearing combines high rigidity, bidirectional axial load capacity, radial load support, and excellent moment resistance in a compact structure, making it ideal for precision rotary table applications.
2. クロス円すいころ軸受は従来の軸受とどう違うのですか?
クロス円すいころ軸受は、ラジアル荷重、両方向からのアキシアル荷重、および転倒モーメントを 1 つの軸受アセンブリ内で同時に支えることができるため、剛性が向上し、機械設計が簡素化されます。
3. 信頼できる XRT060-NT ベアリングのサプライヤーを選択するにはどうすればよいですか?
統合された製造能力、包括的な品質管理システム、エンジニアリングの専門知識、カスタマイズ サービス、一貫した生産基準を備えたサプライヤーを探してください。
4. XRT060-NT ベアリングはどの業界でよく使用されますか?
の XRT060-NT bearing is widely used in CNC machine tools, industrial robotics, precision measuring equipment, semiconductor manufacturing, indexing tables, and intelligent automation systems.
5. 円すいころ軸受にとって予圧が重要なのはなぜですか?
適切な予圧により、スムーズな回転性能を維持しながら、ベアリングの剛性が向上し、位置決め精度が向上し、振動が低減され、耐用年数が延長されます。
