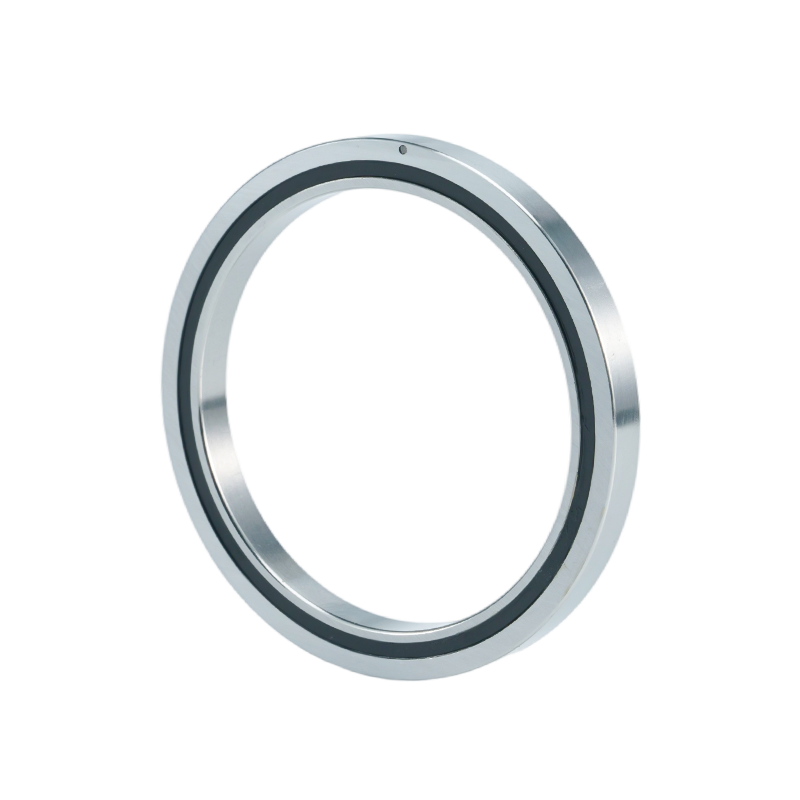

RA薄肉クロスローラーベアリング

RA シリーズ薄肉クロスローラーベアリングは、外径と幅寸法が小さいのが特徴で、スペースに制約のある用途に適しています。このシリーズは、ケージタイプ、セパレータタイプ、総ころタイプを揃えており、さまざまなニーズに対応します。

説明
仕様
お問い合わせ

耐荷重:
基本動定格荷重 (Ca): 234,000N
基本アキシアル静定格荷重 (C0a): 690,000N
基本アキシアル動定格荷重 (Cr): 166,000N
基本ラジアル静定格荷重(C0r): 340,000N

ベアリングの特徴:
1.優れた回転精度： 高速性能があり、大きなアキシアル荷重およびラジアル荷重に耐えることができます。
2.簡単な取り付け: 設置スペースを節約し、シャフト長さを削減し、加工コストを削減します。
3. 低い熱膨張: 寸法変化が少なく、高精度用途に適しています。
4.低い始動トルク: ナイロンセパレーターは回転慣性を軽減し、角度のインデックス制御を容易にします。
5.高い剛性と精度： 最適化された予圧により剛性とローラーの走行精度が向上します。
6.耐摩耗性と耐腐食性: 高炭素クロム鋼（GCr15）とTNエンジニアリングプラスチックで構成されており、耐衝撃性と表面耐摩耗性に優れています。

アプリケーション:
RAシリーズクロスローラーベアリングは、ロボットハンドの回転ジョイント、精密検査機器、ダイレクトドライブトルクモーター、高精度ターンテーブルなど、高精度と剛性が要求される用途に広く使用されています。

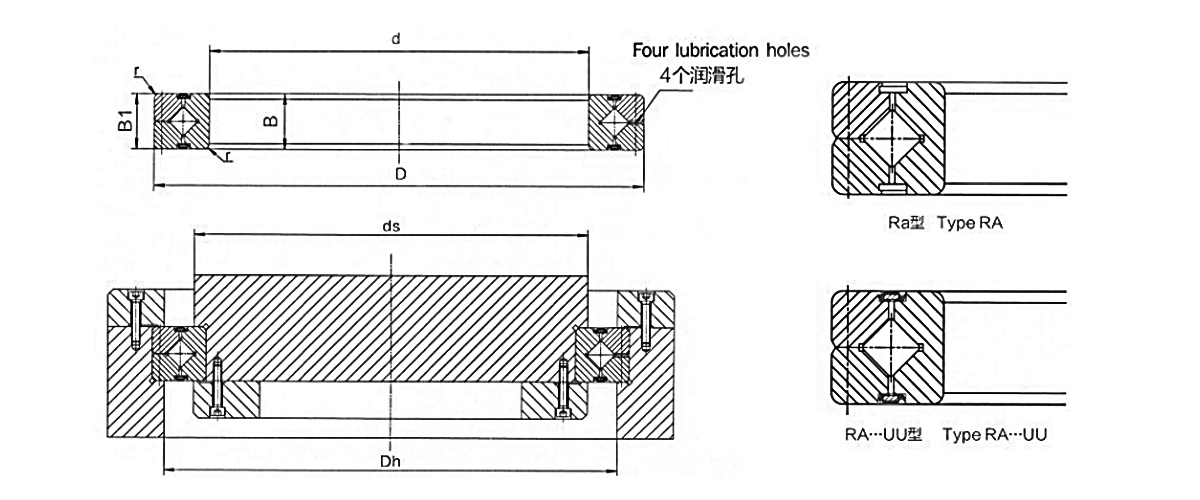

ベアリングの種類	次元					肩幅のサイズ		基本定格荷重(ラジアル)		重量
	内径	外径	ローラーピッチ径	高さ	面取り	肩幅のサイズ		Cr	コー	重量
	d	D	DPW	B・B1	Rmin	DS	Dh	KN	KN	kg
RA5008	50	66	57	8	0.5	53.5	60.5	5.1	7.19	0.08
RA6008	60	76	67	8	0.5	63.5	70.5	5.68	8.68	0.09
RA7008	70	86	77	8	0.5	73.5	80.5	5.98	9.8	0.1
RA8008	80	96	87	8	0.5	83.5	90.5	6.37	11.3	0.11
RA9008	90	106	97	8	0.5	93.5	100.5	6.76	12.4	0.12
RA10008	100	116	107	8	0.5	103.5	110.5	7.15	13.9	0.14
RA11008	110	126	117	8	0.5	113.5	120.5	7.45	15	0.15
RA12008	120	136	127	8	0.5	123.5	130.5	7.84	16.5	0.17
RA13008	130	146	137	8	0.5	133.5	140.5	7.94	17.6	0.18
RA14008	140	156	147	8	0.5	143.5	150.5	8.33	19.1	0.19
RA15008	150	166	157	8	0.5	153.5	160.5	8.82	20.6	0.2
RA16013	160	186	172	13	0.8	165	179	23.3	44.9	0.59
RA17013	170	196	182	13	0.8	175	189	23.5	46.5	0.64
RA18013	180	206	192	13	0.8	185	199	24.5	49.8	0.68
RA19013	190	216	202	13	0.8	195	209	24.9	51.5	0.69
RA 20013	200	226	212	13	0.8	205	219	25.8	54.7	0.71
