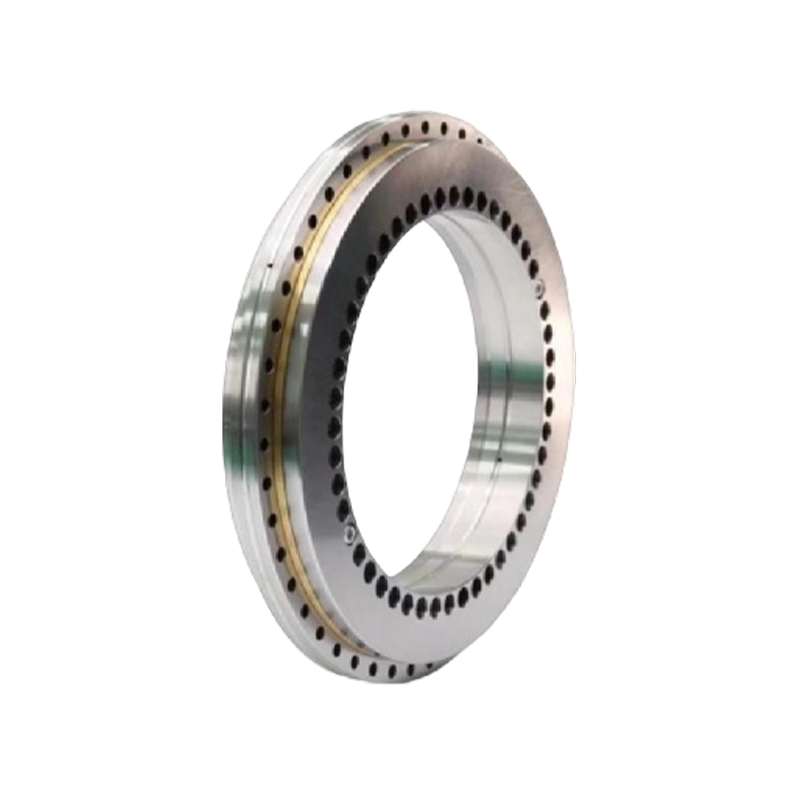

YRT 精密ターンテーブルベアリング

YRT 精密ターンテーブルベアリングは、スラスト/ラジアルハウジングリング、スラスト/ラジアルシャフトリング、スラストワッシャー、2 つのニードルローラーケージアセンブリ、およびラジアル円筒ローラーのセットで構成されます。ハウジングリングとシャフトリングには均等に配置された取り付けネジ穴があります。このタイプのベアリングは、高いアキシアル荷重とラジアル荷重容量、高い剛性、および非常に高い精度を特徴としています。

お問い合わせ

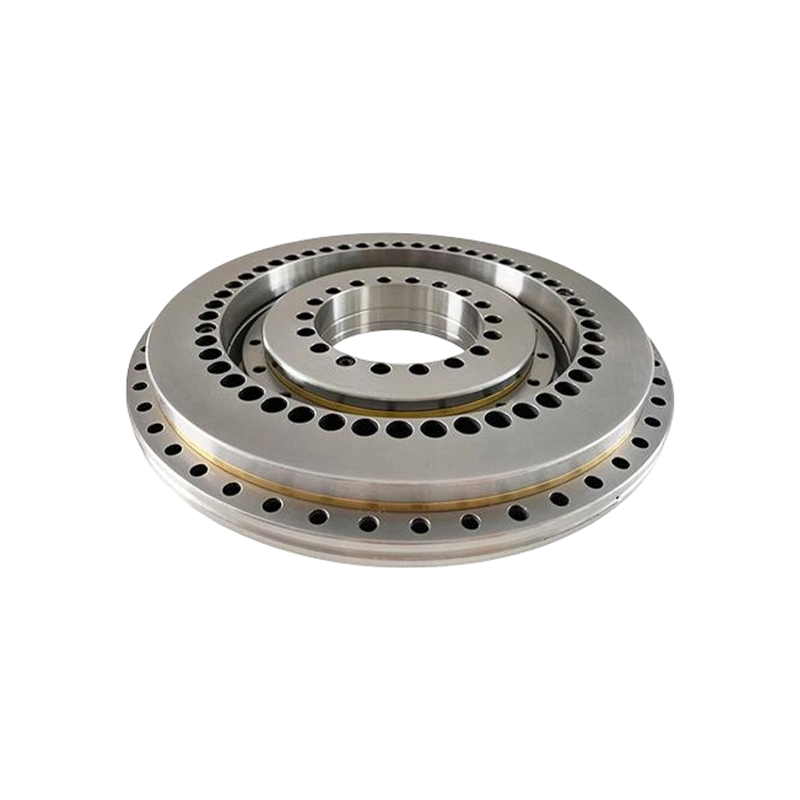

プレV：No previous product 次へ：YRTM 角度測定ベアリング

説明
仕様
お問い合わせ

YRTロータリーテーブルベアリングの特徴:
1. 組み合わせベアリング:
YRTベアリングは、ラジアルベアリングとスラストベアリングの機能を統合した複合ベアリングです。異なる方向からのラジアル荷重とアキシアル荷重を同時に受けることができ、トルクにも耐えることができます。
2.高精度:
YRT ベアリングは通常、非常に高い精度を備えており、正確な回転と位置決めを可能にします。
3. 剛性:
YRTベアリングは剛性が高く、高負荷条件下でも安定性を維持します。重い作業負荷を必要とするアプリケーションでは、高負荷時のベアリングの信頼性が保証されます。
4.高トルク容量:
YRT ベアリングは、回転と高トルク伝達を必要とする用途に不可欠な高トルク負荷に耐えるように設計されています。
5. 簡単な設置とメンテナンス:
YRT ベアリングは一般的に構造が単純なので、取り付けやメンテナンスが容易です。これは軸受の長期信頼性に貢献します。

応用分野:
YRTベアリングは、産業用ロボットアーム、工作機械、印刷機器、医療機器、航空宇宙機器など、さまざまな分野で幅広く使用されています。その多用途性と高性能により、多くのエンジニアリング用途で好まれる選択肢となっています。

YRTターンテーブルベアリング使用上の注意：
1. ベアリングとその周囲を清潔に保ちます
微細な塵粒子であってもベアリングに悪影響を与える可能性があります。
2. 慎重に使用してください
使用中に強い衝撃を与えると傷や凹みが生じ、事故につながる恐れがあります。
3. 適切なツールを使用する
既存のツールを置き換えることは避けてください。適切なツールのみを使用してください。
4. ベアリングの腐食に注意してください
使用中に手に汗が付くと錆びの原因となりますので、必ず清潔な手で使用し、可能であれば手袋を着用してください。

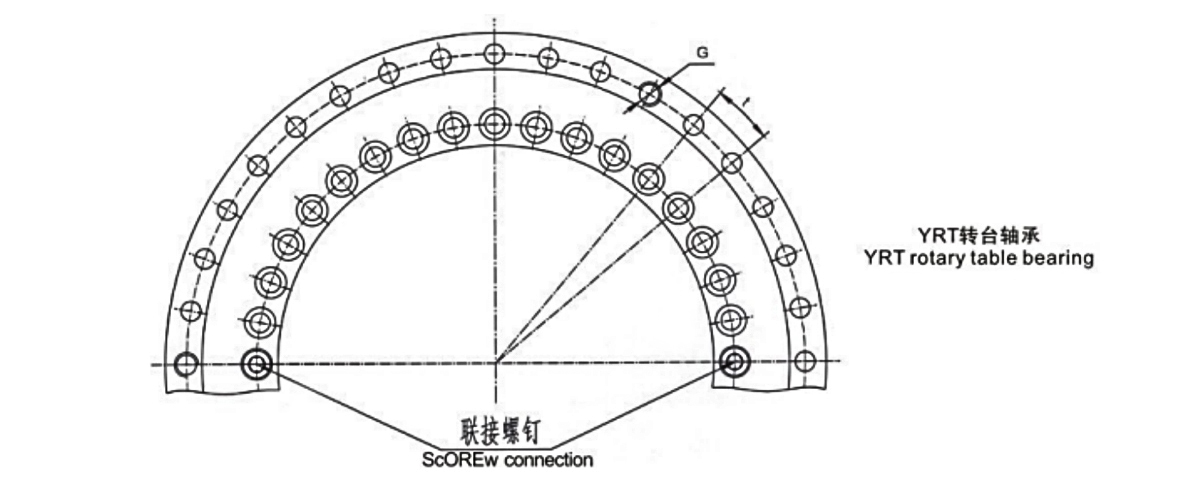

ネジ接続数量	接続するネジ穴		ピッチ t	締め付けトルクネジの	基本定格荷重				制限速度	摩擦瞬間	重量	ベアリングの種類
					軸方向		ラジアル
					ダイナミック	静的	ダイナミック	静的
				マ	Ca	コア	Cr	コー	グリース潤滑
	G	数量	数量Xt	Nm	KN				r/min	Nm	≈キログラム
2	一	一	12×30°	8.5	38	158	28.5	49.5	600	2.5	1.6	YRT50
2	一	一	12×30°	8.5	56	255	42.5	100	530	3	2.4	YRT80
2	M5	3	18×20°	8.5	76.5	415	47.5	120	430	3	4.1	YRT100
2	M8	3	24×15°	14	102	540	52	143	340	7	5.3	YRT120
2	M8	3	36×10°	14	112	630	56	170	320	10	6.2	YRT150
2	M8	3	48×75°	14	118	710	69.5	200	280	12	7.7	YRT180
2	M8	3	48×75°	14	120	765	81.5	220	260	14	9.7	YRT200
2	M12	3	36×10°	34	160	1060	93	290	200	20	18.3	YRT260
2	M12	3	36×10°	34	275	1930	120	345	170	40	25	YRT325
2	M12	3	48×75°	34	300	2280	186	655	140	55	33	YRT395
2	M12	3	48×75°	34	355	2800	200	765	120	70	45	YRT460
2	M12	6	48×75°	68	490	4250	228	965	80	140	89	YRT580
2	M12	6	48×75°	116	870	7400	430	1700	65	200	170	YRT650
3	M16	6	60×6°	284	1000	10010	455	1800	50	300	253	YRT850
3	M16	6	60×6°	284	1290	11400	530	2040	40	600	312	YRT950
6	M¹6	6	72×5°	284	1380	12000	620	2650	35	800	375	YRT1030
6	M16	6	72×5	284	1435	12850	745	2800	25	1000	450	YRT1200

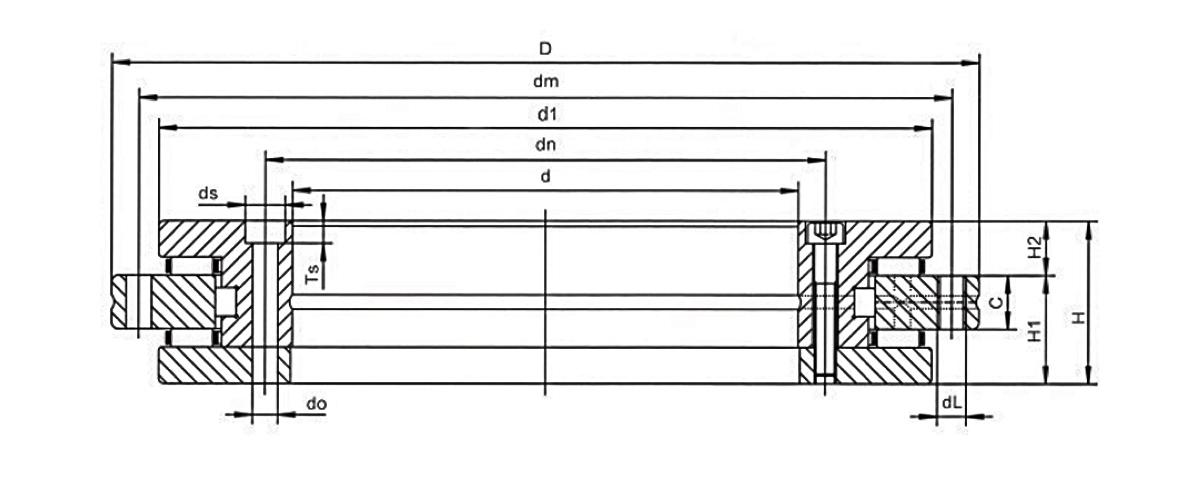

ベアリングの種類	Overall Dimension									固定穴
	d	D	H	H1	H2	C	d1	DN	DMで	内輪				外側リング
	単位：mm									する	DS	Ts	数量	dL	数量
	単位：mm									mm			数量	mm	数量
YRT50	50	126	30	20	10	10	105	63	116	5.6	9	4.2	10	5.6	12
YRT80	80	146	35	23.35	11.65	12	130	92	138	5.6	10	4.2	10	4.6	12
YRT100	100	185	38	25	13	12	160	112	170	5.6	10	5.4	16	5.6	15
YRT120	120	210	40	26	14	12	184	135	195	7	11	6.2	22	7	21
YRT150	150	240	40	26	14	12	214	165	225	7	11	6.2	34	7	33
YRT180	180	280	43	29	14	15	244	194	260	7	11	6.2	46	7	45
YRT200	200	300	45	30	15	15	274	215	285	7	11	6.2	46	7	45
YRT260	260	385	55	36.5	18.5	18	345	280	365	9.3	15	8.2	34	9.3	33
YRT325	325	450	60	40	20	20	415	342	430	9.3	15	8.2	34	9.3	33
YRT395	395	525	65	42.5	22.5	20	486	415	505	9.3	15	8.2	46	9.3	45
YRT460	460	600	70	46	24	22	560	482	580	10	15	8.2	46	10	45
YRT580	580	750	90	60	30	30	700	610	720	11.4	18	11	46	11.4	42
YRT650	650	870	122	78	44	34	800	680	830	14	20	13	45	14	42
YRT850	850	1095	124	80.5	43.5	37	1018	690	1055	18.5	26	17	57	18.5	54
YRT950	950	1200	132	86	46	40	1130	990	1160	18.5	26	17	57	18.5	54
YRT1030	1030	1300	145	92.5	52.5	40	1215	1075	1255	18.5	26	17	66	18.5	66
YRT1200	1200	1490	164	108	56	52	1410	1240	1445	18.5	26	17	66	18.5	66
