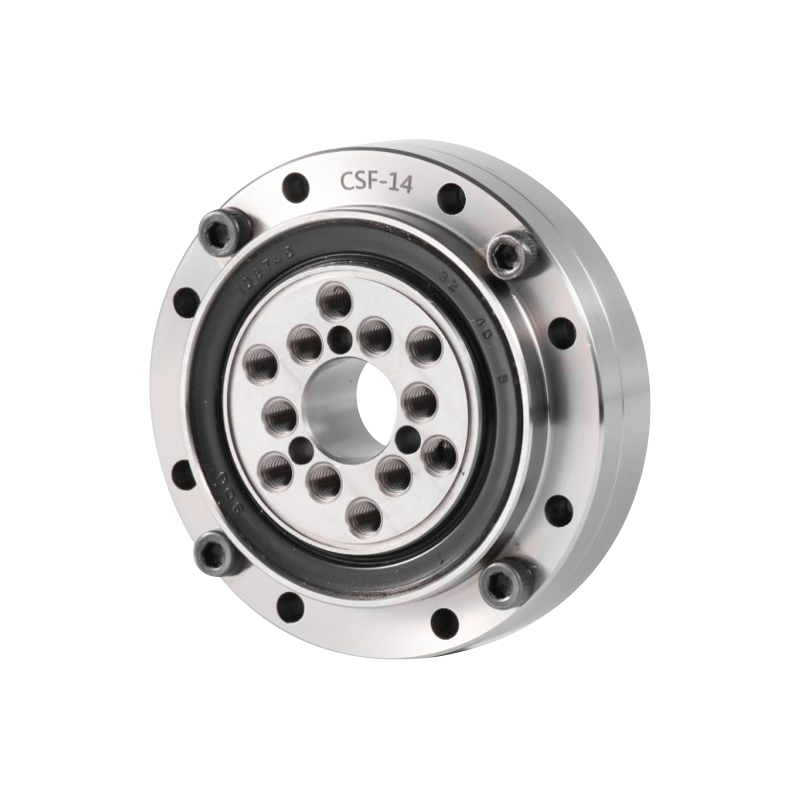

CSF G高剛性減速機ベアリング

製品の構造と設計:
このシリーズのベアリングは、一体型の内輪と 2 ピースの外輪設計を特徴としており、取り付け時にフランジやベアリングハウジングが不要です。これにより、取り付けプロセスが簡素化され、迅速かつ簡単になり、特にさまざまな CSF(G) 高調波減速機に適しています。この構造設計により、設備効率が大幅に向上します。

お問い合わせ

プレV：精密ハーモニック減速機ベアリング次へ：SHF(G)シリーズ高剛性一体型ハーモニックドライブベアリング

説明
仕様
お問い合わせ

材質と製造工程
·材料の選択: GCr15軸受鋼を使用し、高荷重、高速環境に適応し、耐摩耗性、耐摩耗性に優れています。
・熱処理工程：
外輪：一体焼入れにより外輪構造の強度を高め、耐久性を向上させます。
内輪：高周波焼入れ処理の採用により、軌道接触部の硬度と耐摩耗性が向上し、長寿命と高い作動安定性を実現します。

製品の利点:
・高トルク容量と高剛性： 大きなトルクや荷重に耐え、高い剛性の要求を満たし、長期安定した動作を実現します。
・高い位置決め精度と回転精度： 正確な回転制御を実現し、高精度の位置決め要求に応えます。
・高効率、高安定性： 最適化された設計と精密な製造により、優れた動作効率と安定性を実現します。小型軽量：精密設計により、この軸受は小型軽量であるため、限られたスペースでの高精度用途に適しています。

応用分野:
・ロボットの関節や回転部品
・医療機器：手術ロボット、診断装置など
·航空宇宙機器:高精度の位置決めと安定性の要件
・多局溶接機、通信レーダー、気象レーダー：高い精度と安定性が求められる機械部品
・精密回転割出台、精密工作機械、精密検査装置
·精密回転テーブル、大型電波望遠鏡、光学望遠鏡：高い安定性と精度を必要とする精密機器に適しています。

ベアリングの種類	全体寸法(mm)					取付穴サイズ(PCD&SPEC)						重量
ベアリングの種類	D	d	C	H	B	DMで		DN		ダウンロード		kg
CSF(G)-14	55	11	16	16.5	13.5	49	8-φ3.5	23	6-M4	17	6-M4	0.15
CSF(G)-17	62	10	16	16.5	13.5	56	10-φ3.5	27	6-M5	19	6-M5	0.24
CSF(G)-20	70	14	16	16.5	13.5	64	12-φ3.5	32	8-M6	24	8-M5	0.3
CSF(G)-25	85	20	18	18.5	16.5	79	16-φ3.5	42	8-M8	30	8-M6	0.45
CSF(G)-32	112	26	21.5	22.5	19	104	16-φ4.5	55	8-M10	40	8-M8	0.9
CSF(G)-40	126	24/32	22.5	24	21.5	117	20-φ5	68	8-M10	50	8-M10	1.3
CSF(G)-50	157	32/40	30	31	28	147	16-φ5.5	84	8-M14	60	8-M14	2.8
CSF(G)-65	210	44/52	37	39	35	198	20-φ6.5	110	8-M16	80	8-M16	7.9
