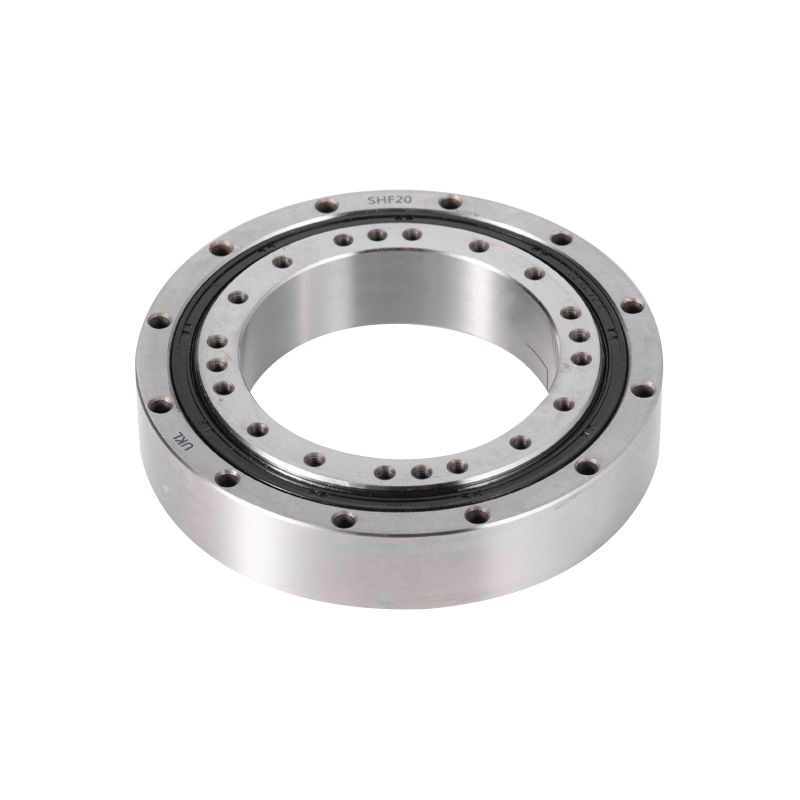

SHF(G)シリーズ高剛性一体型ハーモニックドライブベアリング

内外輪一体構造のため、取り付けによる性能への影響がほとんどなく、安定した回転精度とトルクが得られます。非常に使いやすく、さまざまなSHF高調波減速機シリーズに適しています。

お問い合わせ

プレV：CSF G高剛性減速機ベアリング次へ：XSUクロスローラーベアリング

説明
仕様
お問い合わせ

製品の特徴
カスタマイズ可能な高精度、高耐荷重のリジッドサポートベアリング。

SHF(G) の利点:
高トルク容量、高剛性、高位置決め精度、高回転精度、高効率、高安定性、超小型、超軽量が特徴です。

幅広い用途
産業オートメーションやロボットアーム関節、人型ロボット、半導体液晶製造装置、太陽光発電装置、光学機器、精密工作機械、その他様々な分野。

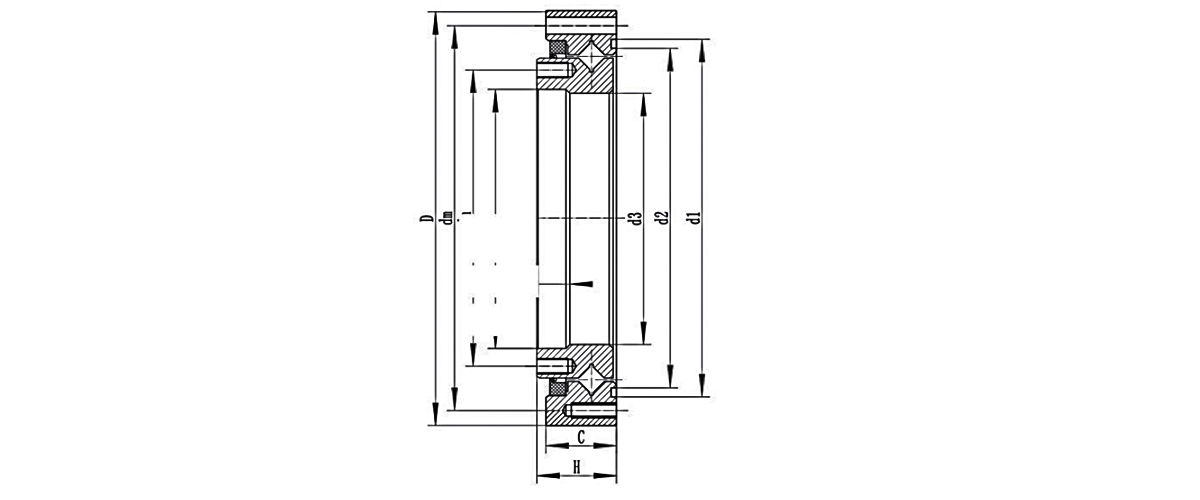

ベアリングの種類	全体寸法(mm)						取付穴サイズ(PCD&SPEC)				基本定格荷重		重量
	全体寸法(mm)						取付穴サイズ(PCD&SPEC)				Cr	コー	重量
	D	d	d3	B	C	H	DMで		DN		KN	KN	kg
SHF-14	70	38	35.6	13.7	14.1	15.1	64	8-φ3.5	44	12-M3	5.9	6.8	0.25
SHF-17	80	47	44.2	16.4	16	17	74	12-φ3.4	54	20-M3	9.8	13.5	0.37
SHF-20	90	54	51.3	17.5	17.5	18.5	84	12-φ3.5	62	16-M3	18.5	25.6	0.48
SHF-25	110	67	64.2	19.7	18.7	20.7	102	12-φ4.5	77	16-M4	20.6	28.9	0.76
SHF-32	142	88	84	23.4	23.4	24.4	132	12-φ5.5	100	16-M5	29.8	46.3	1.65
SHF-40	170	108	106	28.5	29	30	158	12-φ6.5	122	16-M6	45.6	70.5	2.68
SHF-50	214	135	129	34.5	34	36	200	12-φ9	154	16-M8	75.2	147.8	5.11
