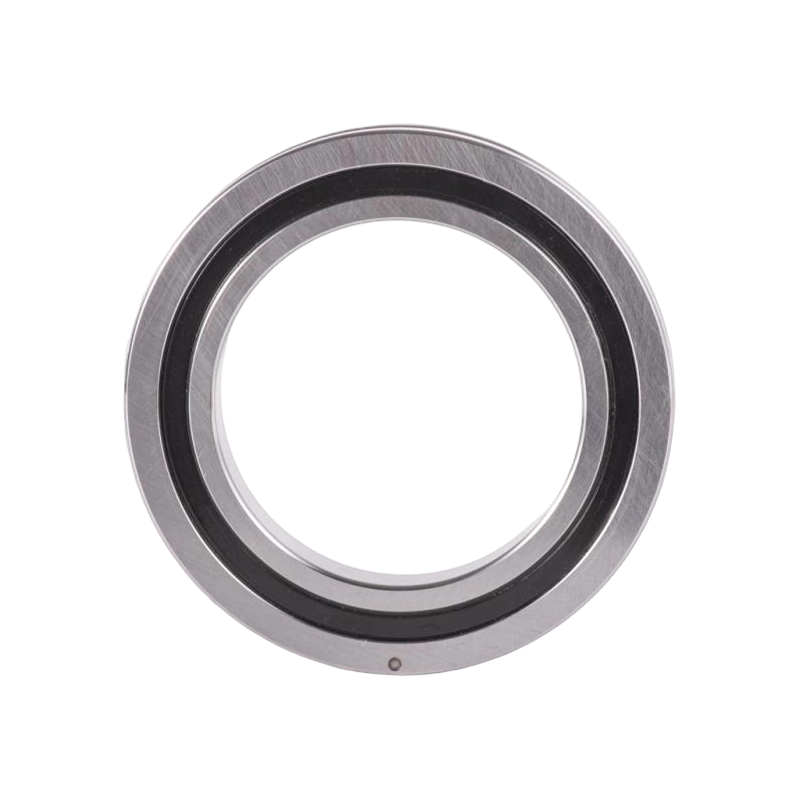

XSUクロスローラーベアリング

XSUクロスローラーベアリング（内外輪一体型）

XSU クロスローラーベアリングには、内輪と外輪の両方に取り付け穴が一体的に加工されており、追加の取り付けフランジやサポートシートが不要です。内外輪一体構造のため、取り付けによる軸受性能への影響がほとんどなく、安定した回転精度とトルク出力が得られます。外輪または内輪のどちらかが回転する用途に適しています。

お問い合わせ

プレV：SHF(G)シリーズ高剛性一体型ハーモニックドライブベアリング次へ：XU高トルククロスローラーベアリング

説明
仕様
お問い合わせ

構造上の特徴
●90°V溝転動面に円筒ころを垂直に配置し、絶縁ブロックで区切ったクロスローラ構造を採用しており、ラジアル荷重、アキシアル荷重、トルク荷重を同時に負荷できます。
●コンパクトな内外輪寸法、小型化の限界に迫る極薄設計で、P5、P4、P2の高精度等級と高剛性を兼ね備えています。

アプリケーション
産業用ロボットの関節や回転部品、マシニングセンターの回転テーブル、精密回転プラットフォーム、医療機器、軍事用途、IC製造工場のハイエンド機器などに適しています。

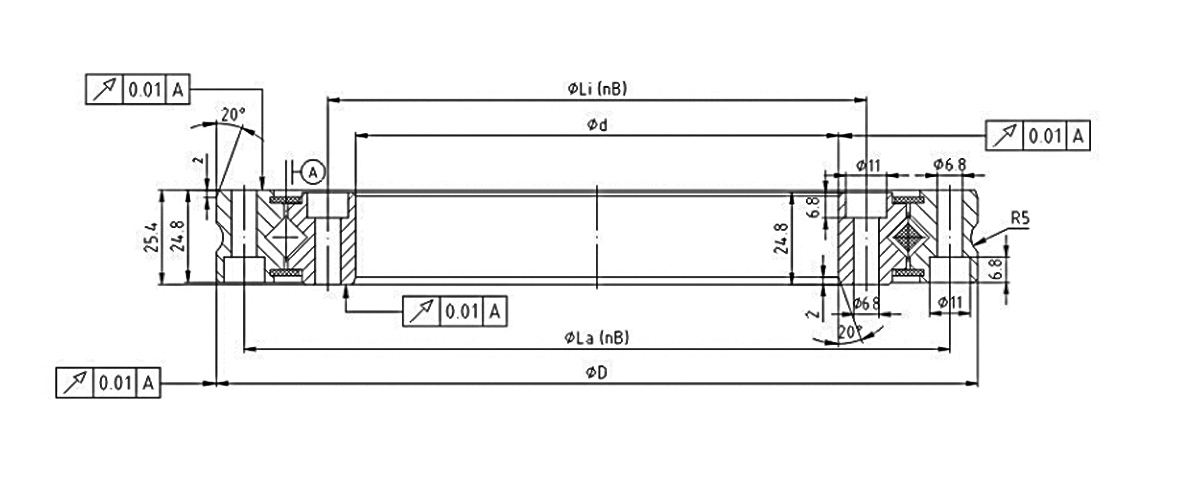

ベアリングNO.	基本サイズ (mm)				取付穴サイズ (mm)			基本定格荷重(Kn)				重量
	基本サイズ (mm)				取付穴サイズ (mm)			アキシアル荷重		ラジアル荷重		重量
	D	d	ディ	だ	ラ	李	nB	Ca動的負荷	コア静荷重	Cr動的荷重	Cor静荷重	kg
XSU080168	205	130	174	159	190	145	12	66	240	42	119	3.3
XSU080188	225	150	194	179	210	165	16	71	275	46	133	3.7
XSU080218	255	180	224	208	240	195	20	77	315	49	154	4.3
XSU080258	295	220	264	249	280	235	24	84	375	54	182	5.1
XSU080318	355	280	324	309	340	295	28	93	465	59	223	6.3
XSU080398	435	360	404	389	420	375	36	106	590	68	285	7.8

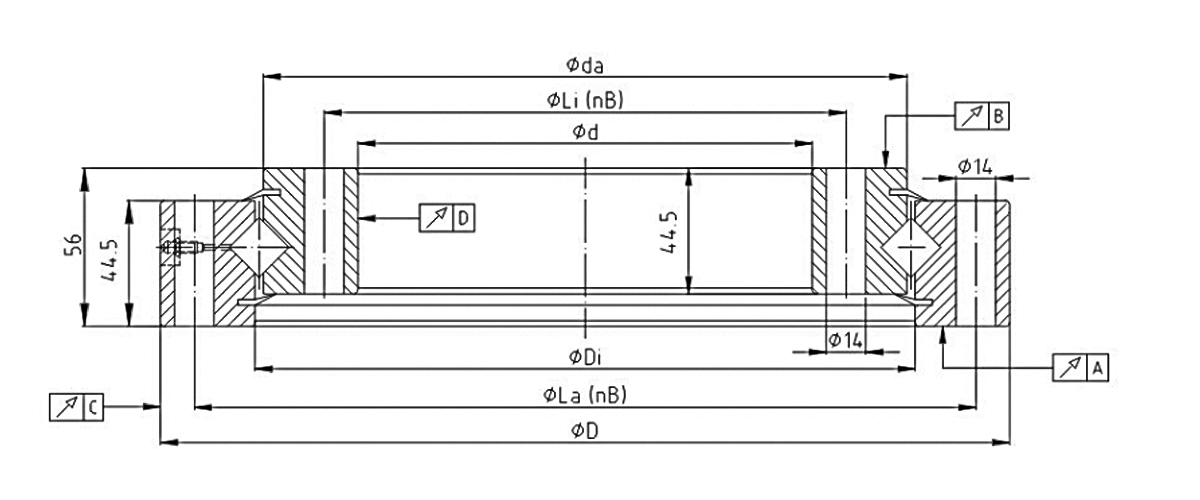

ベアリングNO.	取付穴サイズ (mm)							回転精度				内部すきま	重量
ベアリングNO.	ダ	d	ラ	nB	李	ディ	だ	A	B	C	D	プリロード	kg
XSU140414	484	344	460	24	368	415	413	0.04	0.04	0.06	0.06	0.01～0.03	28
XSU140544	614	474	590	32	498	545	543	0.04	0.04	0.07	0.07	0.01～0.03	38
XSU140644	714	574	690	36	598	645	643	0.05	0.05	0.08	0.08	0.01～0.04	44
XSU140744	814	674	790	40	698	745	743	0.05	0.05	0.09	0.09	0.01～0.04	52
XSU140844	914	774	890	40	798	845	843	0.06	0.06	0.09	0.09	0.01～0.04	60
XSU140944	1014	874	990	44	898	945	943	0.06	0.06	0.11	0.11	0.01～0.05	67
XSU141094	1164	1024	1140	48	1048	1095	1093	0.07	0.07	0.11	0.11	0.01～0.05	77
