SAZP ロッドエンドジョイントベアリング

ロッドエンドベアリング本体は炭素鋼製で、表面は亜鉛メッキされており、摺動面には青銅製ガスケットが嵌め込まれています。内輪は軸受鋼で作られ、焼入れされ、球面硬質クロムメッキが施されています。 6.35 mm未満の穴径を除き、その他はすべてオイルカップで潤滑できます。

お問い合わせ

プレV：SIZP 亜鉛メッキ精密ロッドエンドベアリング次へ：SI メンテナンスフリーロッドエンドベアリング

説明
仕様
お問い合わせ

・製品番号： SAZP…S 4.83～25.4
・滑り摩擦ペア： スチール/ブロンズ
・使用温度範囲： 50℃～＋150℃

さまざまなねじ精度要件のロッドエンドベアリングが利用可能です。
左ねじの場合、ベアリングのモデルとねじのマークの後に「L」と「LH」を付ける必要があります (例: SALZP12S 1/2 20UNF 2ALH)。
上記製品のロッドエンド本体および内輪をステンレス鋼製にすることも可能です。軸受モデルには「X」のマークが付けられます。つまり、SAZP…S/X。

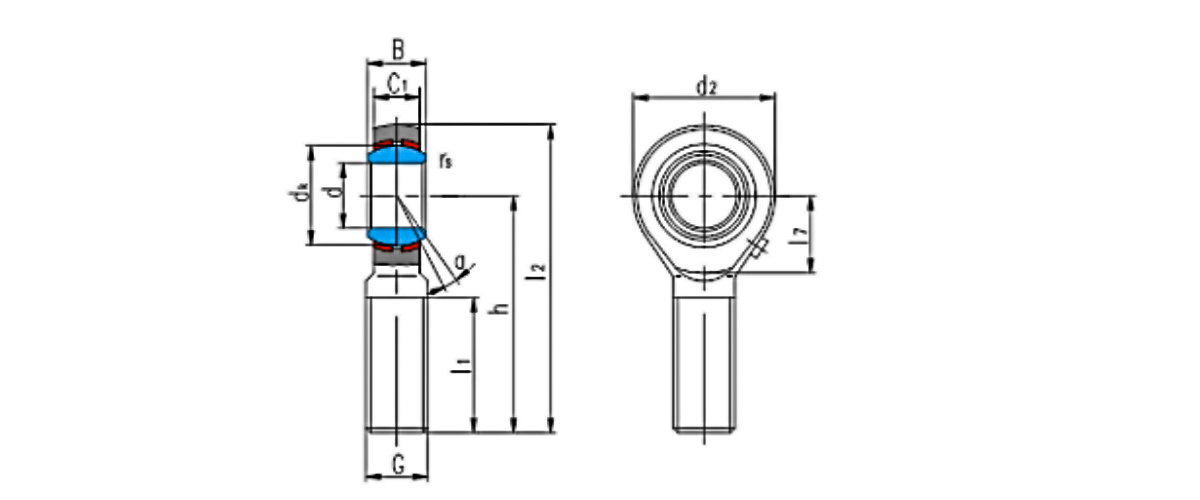

ベアリング番号	寸法ミリメートル/インチ												負荷定格 kN		重量 ≈kg
ベアリング番号	d	B	dₖ	C₁ 最大	d₂	G UNF-2A	h	私₁ 分	私₂	私₇	rₛ 分	α° ≈	ダイナミック	静的	重量 ≈kg
SAZP4S 1)	4.83	7.92	11.1	6.35	15.88	10-32	31.75	19.05	39.70	-	0.3	10	3.4	3.8	0.013
SAZP4S 1)	0.19	0.312	0.437	0.25	0.625	10-32	1.25	0.75	1.563	-	0.012	10	3.4	3.8	0.013
SAZP8S 1)	6.35	9.53	12.7	7.14	19.05	1/4-28	39.87	25.40	49.20	-	0.3	13	4.5	6.6	0.022
SAZP8S 1)	0.25	0.375	0.5	0.281	0.75	1/4-28	1.582	1	1.937	-	0.012	13	4.5	6.6	0.022
SAZP7S	7.94	11.10	15.88	8.74	22.23	5/16～24	47.83	31.75	58.72	-	0.3	10	6.9	8.4	0.037
SAZP7S	0.3125	0.437	0.625	0.344	0.875	5/16～24	1.875	1.25	2.312	-	0.012	10	6.9	8.4	0.037
SAZP9S	9.53	12.70	18.26	10.31	25.40	3/8～24	49.23	31.75	61.93	-	0.6	9	9.4	10	0.055
SAZP9S	0.375	0.5	0.719	0.406	1	3/8～24	1.938	1.25	2.438	-	0.024	9	9.4	10	0.055
SAZP11S	11.11	14.27	20.62	11.1	28.58	7/16～20	53.98	34.93	68.28	-	0.6	11	11	13	0.078
SAZP11S	0.4375	0.562	0.812	0.437	1.125	7/16～20	2.125	1.375	2.688	-	0.024	11	11	13	0.078
SAZP12S	12.7	15.88	23.81	12.7	33.32	1/2-20	61.93	38.10	78.59	-	0.6	9	15	19	0.12
SAZP12S	0.5	0.625	0.937	0.5	1.312	1/2-20	2.438	1.5	3.094	-	0.024	9	15	19	0.12
SAZP15S	15.88	19.05	28.58	14.27	38.10	5/8～18	66.68	41.28	85.73	18.2	0.6	11	20	21	0.18
SAZP15S	0.625	0.75	1.125	0.562	1.5	5/8～18	2.625	1.625	3.375	0.717	0.024	11	20	21	0.18
SAZP19S	19.05	22.23	33.32	17.45	44.45	3/4～16	73.03	44.45	95.25	20.9	0.6	10	29	29	0.29
SAZP19S	0.75	0.875	1.312	0.687	1.75	3/4～16	2.875	1.75	3.75	0.823	0.024	10	29	29	0.29
SAZP25S	25.40	34.93	47.63	25.40	89.85	5/4-12	104.78	53.98	139.70	33.9	0.6	14	60	101	1.1
SAZP25S	1	1.375	1.875	1	2.75	5/4-12	4.125	2.125	5.5	1.335	0.024	14	60	101	1.1
