SI メンテナンスフリーロッドエンドベアリング

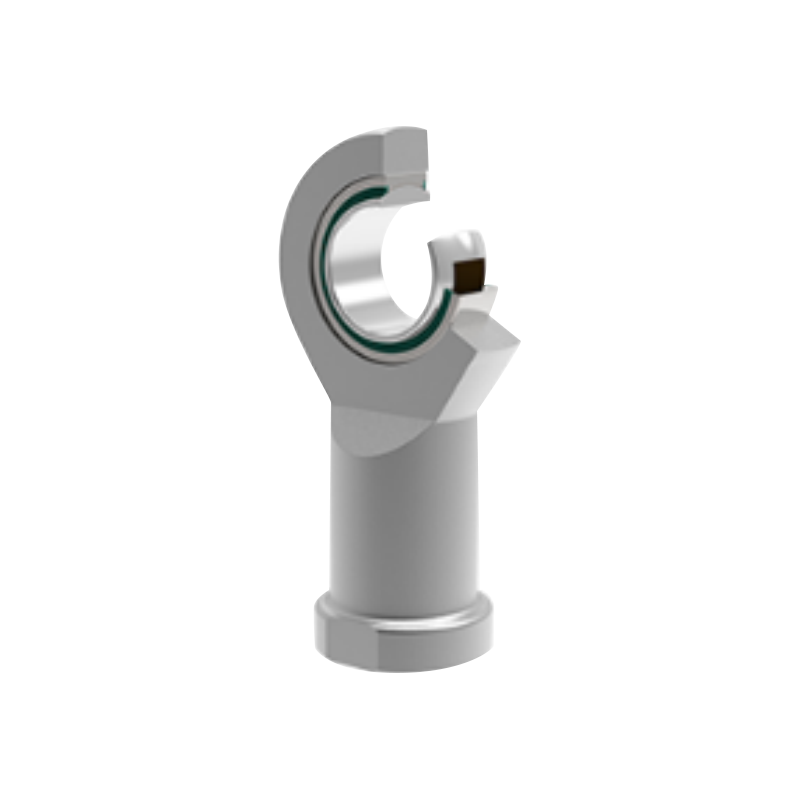

SI…C自己潤滑組立式ロッドエンド球面滑り軸受：亜鉛メッキ炭素鋼ロッドエンド本体と自己潤滑ラジアル球面滑り軸受GE…Cから組み立てられており、メンテナンスフリー設計で外部潤滑が不要で、長期安定した動作を保証します。

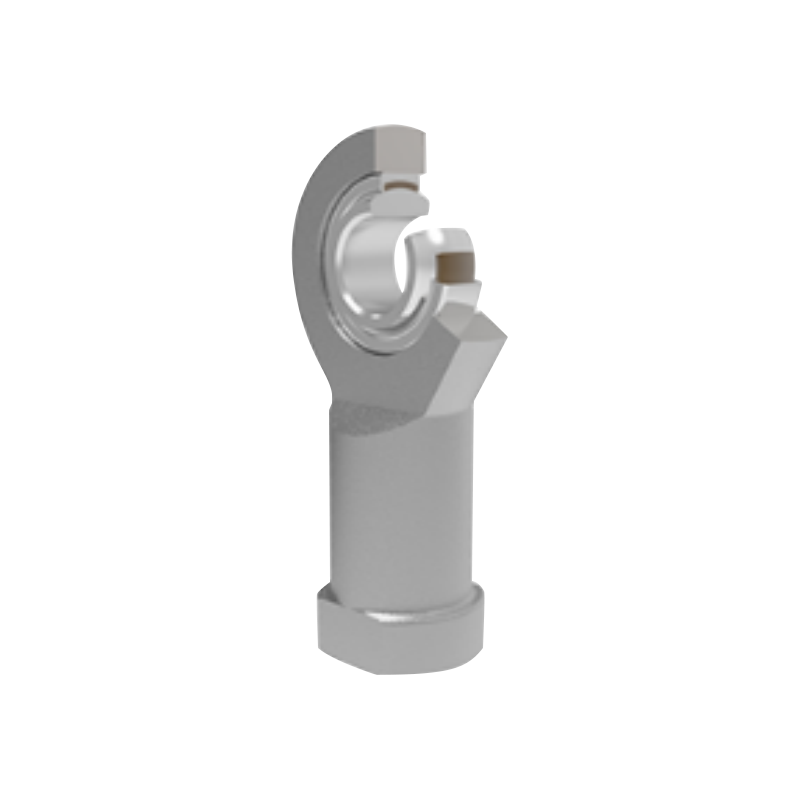

SI…ETL 2RS 自己潤滑組立式ロッドエンド球面滑り軸受: 亜鉛メッキ炭素鋼ロッドエンド本体と自己潤滑ラジアル球面滑り軸受 GE…ET 2RS から組み立てられており、汚染を防ぎ、潤滑要件を排除し、過酷な環境に適応するための閉ループシール設計が特徴です。

Contact Us お問い合わせ
プレV：SAZP ロッドエンドジョイントベアリング 次へ：SA自己潤滑式ロッドエンド自動調心軸受
  • 説明
  • 仕様
  • お問い合わせ

製品番号
SI…C (5～30) SI…ETL 2RS (15～80)

滑り摩擦対
・SI…C: スチール/PTFE複合材
・SI…ETL 2RS: スチール/PTFE編組生地

動作温度範囲
幅広い温度範囲に対応
・SI…C: 50℃～150℃
・SI…ETL 2RS: 30℃～130℃

カスタマイズオプション
・特殊な用途に合わせて、ピッチやねじ精度の要求が異なるロッドエンドベアリングを用意しています。
·左ねじマーキング: 左ねじバージョンの場合は、正確なマーキングを確保するために、モデル番号の後に「L」または「左」を追加してください (例: SIL20C M20×1.5left-6H)。

ベアリング

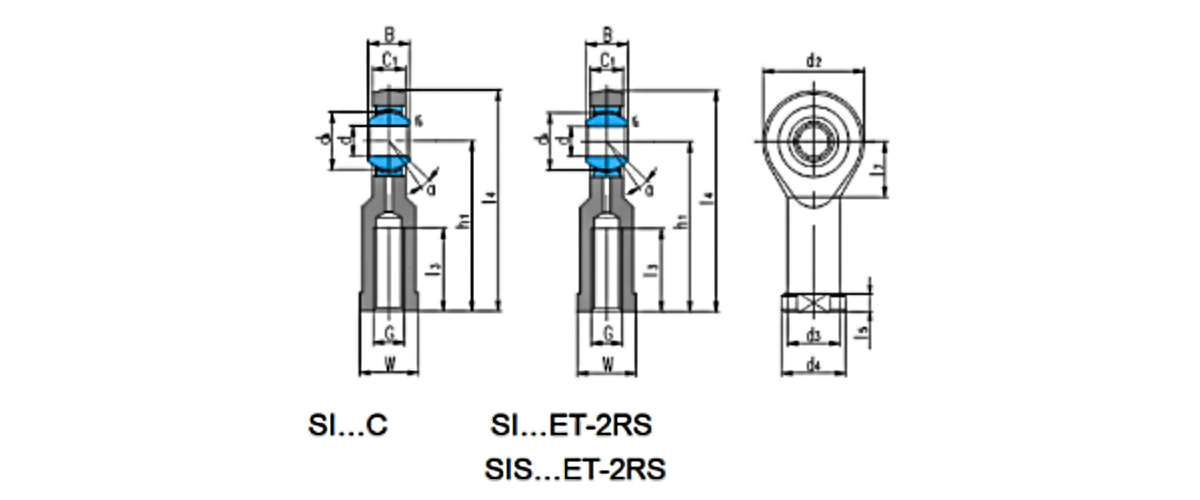

番号 		寸法
ミリメートル/インチ 		定格荷重 kN 重量
≈kg
d B dₖ C₁
最大 		d₂ G
6時間 		h₁ 私₃
分 		I₄ I₅ 私₇ W d₃ d₄ rₛ
分 		α°
≈ 		ダイナミック 静的
SI5C 5 6 10 4.5 21 M5 30 11 40.5 5 11.5 10 10 13 0.3 13 3.6 8.1 0.023
SIEC 6 6 10 4.5 21 MB 30 11 40.5 5 11.5 11 11 13 0.3 13 3.6 B.1 0.023
SIBC 8 8 13 6.5 24 MB 36 15 48 5 13 13 13 16 0.3 15 5.8 12.9 0.040
S10C 10 9 16 7.5 29 M10 43 20 57.5 6.5 15 16 16 19 0.3 12 B.6 17.8 0.065
S12C 12 10 18 8.5 34 M12 50 23 67 7 18 18 19 22 0.3 10 11 24.5 0.108
S15C 15 12 22 10.5 40 M14 61 30 81 8 21 21 21 26 0.3 8 18 36 0.169
SI15ETL-2RS 25
S17C 17 14 25 11.5 46 M16 67 34 90 10 24 27 25 29 0.3 10 22 45 0.235
S117ETL-2RS 32
Si20C 20 16 29 13.5 53 M20×1.5 77 40 103.5 10 25.5 30 28 34 0.3 9 31 60 0.335
SI20ETL-2RS 45
SI25C 25 20 35.5 18 64 M24×2 94 48 128 12 33 36 35 42 0.6 7 51 85 0.665
SI25ETL-2RS 85
SI30C 30 22 40.7 20 73 M30×2 110 56 146.5 15 37.5 46 42 50 0.6 6 65 110 1.05
SI30ETL-2RS 110
S135ETL-2RS 35 25 47 22 82 M36×3 125 60 168 15 40 55 48 58 0.6 6 140 146 1.50
SI40ETL-2RS 40 28 53 24 92 M39×3 142 85 188 18 47 60 52 65 0.6 7 175 180 2.05
SIS40ETL-2RS 40 28 53 24 92 M42×3 142 85 188 18 47 55 52 65 0.6 7 99 180 1.94
SI45ETL-2RS 45 32 60 28 102 M42×3 145 85 198 20 52 65 58 70 0.8 7 225 240 2.72
SIS45ETL-2R 45 32 60 27 102 M45×3 145 85 198 20 52 60 58 70 0.6 7 127 240 2.61
SI50ETL-2RS 50 35 68 31 112 M45×3 160 68 216 20 57 70 62 75 0.6 6 275 290 3.48
SIS50ETL-2RS 50 35 66 31 112 M52×3 160 69 216 20 57 65 62 75 0.6 6 158 260 3.24
SI60ETL-2RS 60 44 80 39 135 M52×3 175 70 242.5 20 68.5 80 70 88 1 6 430 450 5.55
SIS60ETL-2RS 60 44 80 39 135 M80×4 175 73 242.5 20 68.5 75 70 88 1 6 245 300 4.99
SI70ETL-2RS 70 49 92 43 160 M58×4 200 80 280 20 81 85 80 98 1 6 550 610 8.72
SIS70ETL-2RS 70 49 92 42 160 M72×4 200 80 280 20 81 80 85 98 1 6 313 470 8.33
SI80ETL-2RS 80 55 105 48 180 M84×4 230 85 320 25 91 95 95 110 1 6 705 750 12.9
シスボートル-2RS 80 55 105 47 180 M80×4 230 85 320 25 91 100 95 110 1 6 400 600 117
