SIスチールオンスチールロッドエンドベアリング

ホーム / ベアリング / ロッドエンドベアリング / SIスチールオンスチールロッドエンドベアリング

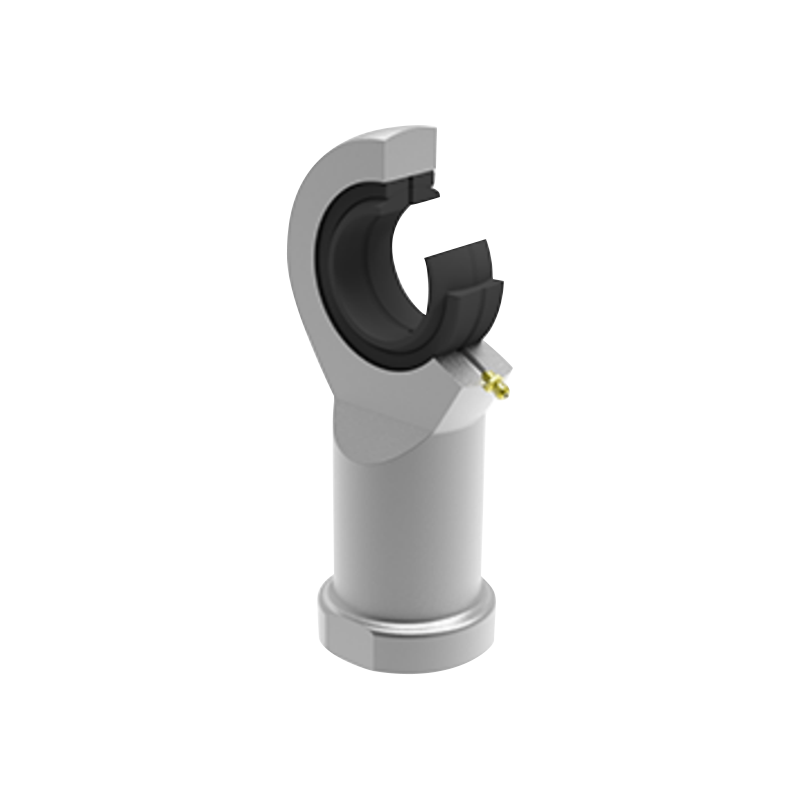

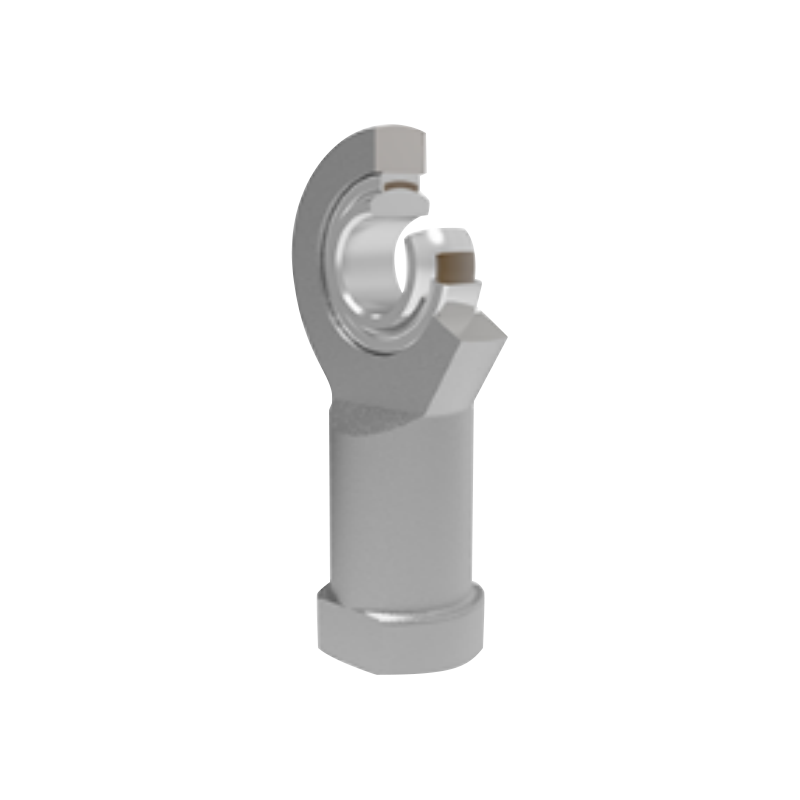

SIスチールオンスチールロッドエンドベアリング

組立式ロッドエンド球面滑り軸受は、ロッドエンド本体とラジアル球面滑り軸受GE…EまたはGE…ESから組み立てられます。ロッドエンドボディは炭素鋼製で、表面は亜鉛メッキされています。末尾に「E」が付いている機種を置いて、その他の機種はオイルカップまたはロッド先端アイレットによる給油が可能です。

Contact Us お問い合わせ
前へ：前の製品はありません 次へ：さめっき鋼製ロッドエンドベアリング
  • 説明
  • 仕様
  • お問い合わせ

・製品番号：
SI…E 5～12
SI…ES15～80
・滑り摩擦ペア： スチール/スチール
· 動作温度範囲: 50℃～＋150℃
1) 無給油。
2) ロッドエンドアイレットを介してのみ潤滑されます。
さまざまなピッチまたは特殊なねじ精度要件を備えたロッドエンド球面滑り軸受が利用可能です。
左ねじの場合、ベアリングのモデルとねじのマークには「L」と「左」を含める必要があります。 例: SIL20ES M20×1.5 左 6H.

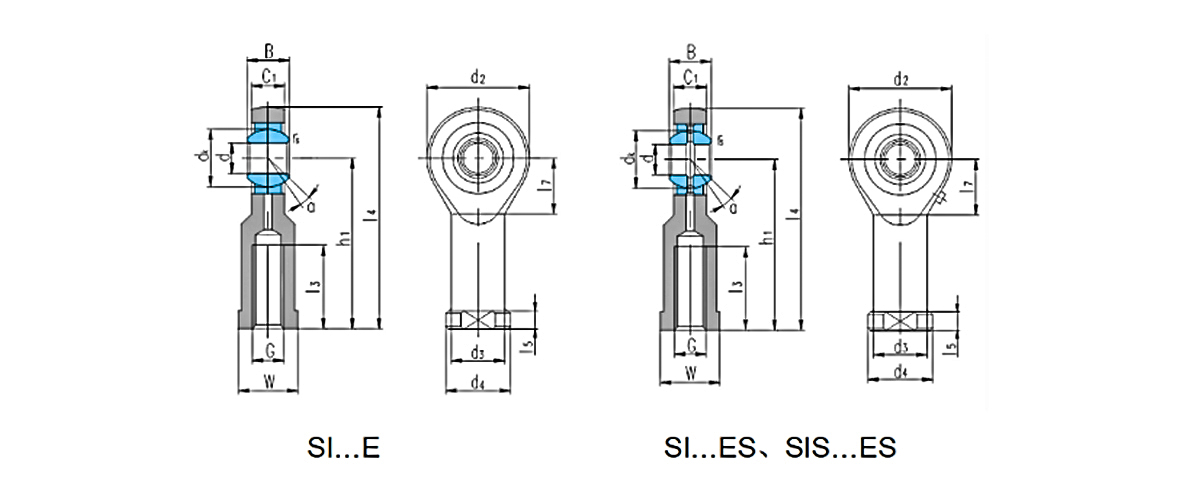

ベアリング
番号 		寸法
mm 		耐荷重kN 重量
≈kg
d B DK C₁
最大 		d₂ G
6時間 		h₁ 私₃
分 		I₄ I₅ 私₇ W d₃ d4 rs
分 		ああ
≈ 		ダイナミック 静的な
SI5E 1) 5 6 10 4.5 21 M5 30 11 40.5 5 11.5 10 10 13 0.3 13 3.4 8.1 0.023
S16E 1) 6 6 10 4.5 21 M6 30 11 40.5 5 11.5 11 11 13 0.3 13 3.4 8.1 0.023
SI8E 1) 8 8 13 6.5 24 M8 36 15 48 5 13 13 13 16 0.3 15 5.5 12.9 0.040
S110E 1) 10 9 16 7.5 29 M10 43 20 57.5 6.5 15 16 16 19 0.3 12 8.1 17.6 0.065
S112E 1) 12 10 18 8.5 34 M12 50 23 67 7 18 18 19 22 0.3 10 10 24.5 0.108
S115ES 2) 15 12 22 10.5 40 M14 61 30 81 8 21 21 21 26 0.3 8 16 36 0.169
S17ES 2) 17 14 25 11.5 46 M16 67 34 90 10 24 27 25 29 0.3 10 21 45 0.235
SI20ES2) 20 16 29 13.5 53 M20×1.5 77 40 103.5 10 25.5 30 28 34 0.3 9 30 60 0.335
S125ES 25 20 35.5 18 64 M24×2 94 48 126 12 33 36 35 42 0.6 7 48 83 0.665
S130ES 30 22 40.7 20 73 M30×2 110 56 146.5 15 37.5 46 42 50 0.6 6 62 110 1.05
SI35ES 35 25 47 22 82 M36×3 125 60 166 15 40 55 48 58 0.6 6 79 146 1.50
S140ES 40 28 53 24 92 M39×3 142 65 188 18 47 60 52 65 0.6 7 99 180 2.05
SIS40ES 40 28 53 24 92 M42×3 142 65 188 18 47 55 52 65 0.6 7 99 180 1.94
S145ES 45 32 60 28 102 M42×3 145 65 196 20 52 65 58 70 0.6 7 127 240 2.72
SI545ES 45 32 60 27 102 M45×3 145 65 196 20 52 60 58 70 0.6 7 127 240 2.61
SI50ES 50 35 66 31 112 M45×3 160 68 216 20 57 70 62 75 0.6 6 156 290 3.48
SI550ES 50 35 66 31 112 M52×3 160 69 216 20 57 65 62 75 0.6 6 156 260 3.24
S160ES 60 44 80 39 135 M52×3 175 70 242.5 20 68.5 80 70 88 1 6 245 450 5.55
SI560ES 60 44 80 39 135 M60×4 175 73 242.5 20 68.5 75 70 88 1 6 245 300 4.99
SI70ES 70 49 92 43 160 M56×4 200 80 280 20 81 85 80 98 1 6 313 610 8.72
SIS70ES 70 49 92 42 160 M72×4 200 80 280 20 81 80 85 98 1 6 313 470 8.33
S180ES 80 55 105 48 180 M64×4 230 85 320 25 91 95 95 110 1 6 400 750 12.9
SI580ES 80 55 105 47 180 M80×4 230 85 320 25 91 100 95 110 1 6 400 600 11.7
[#入力#]

おすすめ製品

モーションの未来をエンジニアリング
UKLについて
2020年に設立されたUKL Bearing Manufacturing Co., Ltd. (Wuxi)は、 中国 SIスチールオンスチールロッドエンドベアリング サプライヤー および OEM/ODM SIスチールオンスチールロッドエンドベアリング 会社、精密製造に特化し、研究開発、生産、販売を統合した産業貿易企業です。
同社は高性能ベアリングソリューションを専門とし、精度と信頼性に非常に高い要求を持つグローバル産業に技術サポートを提供しています。

200人以上の熟練専門家と完全に近代化された生産拠点を擁するUKLの施設は、鍛造、焼鈍、旋削、熱処理、研削、自動組立までの全製造工程をカバーしています。
15年以上のOEM/ODM輸出経験を活かし、UKLは顧客のニーズに迅速に対応し、ヨーロッパ、アジア、アフリカ、中東の顧客に柔軟でカスタマイズされたサービスを提供しています。

Ukl Bearing Manufacturing Co.,Ltd 詳細を見る Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    年

    業界経験

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    モデルの多様性

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    従業員数

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    年間輸出額

Ukl Bearing Manufacturing Co.,Ltd
栄誉証明書
ニュース
ロッドエンドベアリング 業界知識

SI5 ベアリングが油圧シリンダや自動化機器に最適な理由

ロッドエンドベアリングは、制御された角運動と信頼性の高い荷重伝達が必要な場合に使用される重要な機械部品です。その中で、 SI5ベアリング そして、より広範なSIシリーズのロッドエンドベアリング用途は、その優れた耐荷重能力、耐久性、および要求の厳しい産業環境への適応性で広く認識されるようになりました。スチール・オン・スチールのロッドエンド構造で設計されたSIシリーズベアリングは、優れた耐摩耗性と高い機械強度を備え、油圧シリンダー、自動化機器、エンジニアリング機械、農業システム、その他多くの動的用途に適しています。

SIシリーズ ロッドエンドベアリングを理解する

SI シリーズのロッドエンドベアリングは、おねじ付きの鍛造または機械加工されたハウジングに球面滑り軸受が組み込まれています。その設計は、角度のずれを制限しながら回転運動を可能にするため、動作中にシャフトを完全に位置合わせしたままにできない機構に最適です。

SIシリーズベアリングは、従来のリジッドジョイントと比較して応力集中を軽減し、安定した力の伝達を維持します。

一般的な機能には次のようなものがあります。

  • 高いラジアル荷重容量
  • 優れた耐摩耗性
  • スチール・オン・スチール接触構造
  • 衝撃荷重下でも信頼性の高い性能を発揮
  • 設置とメンテナンスが簡単
  • 要求の厳しい環境でも長寿命

製品ファミリーの中でも、SI5 ベアリングは、精密な動作と信頼できる機械的強度が必要な小型機器に広く選ばれています。

スチール・オン・スチール構造が重要な理由

SI シリーズの特徴の 1 つは、油圧シリンダ用途におけるスチール オン スチール ロッド エンドです。

低摩擦を優先したメンテナンス不要の複合ベアリングとは異なり、スチールオンスチールのロッドエンドは主に強度と耐久性を重視して設計されています。耐衝撃性が重要な静的および動的負荷の下で非常に優れた性能を発揮します。

ロッドエンドベアリングの材質比較

特徴 スチール・オン・スチール SIシリーズ 複合材/PTFE ベアリング
耐荷重 非常に高い 中
耐衝撃性 素晴らしい 中等度
耐摩耗性 潤滑性が高い 軽負荷時は高い
サービス環境 頑丈な産業用 軽負荷の自動化
メンテナンス 定期的な給油 通常はメンテナンスフリー
代表的な用途 油圧シリンダ、建設機械 精密機器、ロボット

高圧、振動、または繰り返しの衝撃下で動作する機器の場合、スチール オン スチール ベアリングが依然として好ましいエンジニアリング ソリューションです。

油圧シリンダにおける SI シリーズ ロッドエンドベアリングの用途

油圧シリンダは、多くの場合、設置角度が変化する中で動作する際に、大きな押し力と引っ張り力を生成します。

油圧シリンダー内のスチール オン スチール ロッド エンドは、安定した力の伝達を維持しながら取り付け誤差を補正するのに役立ちます。

主な利点は次のとおりです。

  • シリンダーの伸縮時の角運動に対応します。
  • ピストンロッドの側面荷重を軽減します。
  • 応力集中を最小限に抑える
  • ズレを軽減しシール性を向上
  • 油圧シリンダの寿命を延ばします

油圧システムは重負荷や急激な圧力変化に頻繁にさらされるため、SI シリーズ ベアリングは産業上の連続運転に必要な耐久性を備えています。

自動化機器用ロッドエンドベアリング

最新の自動化された生産ラインでは、スムーズな動き、再現可能な位置決め、信頼性の高い機械的ジョイントが求められます。

自動化用のロッドエンドベアリングは、一般的に次の用途に使用されます。

  • リニアアクチュエータ
  • マテリアルハンドリングシステム
  • 自動溶接装置
  • 包装機械
  • コンベヤシステム
  • ロボット補助機構

自動化システムは一般に建設機械よりも軽い負荷で動作しますが、長期間の動作サイクルにわたって一貫した動作精度が必要です。

SI5 ベアリングは、コンパクトな寸法と機械的強度のバランスに優れており、構造の安定性を維持しながら正確な動作を可能にします。

エンジニアリング機械および建設機械

建設機械は振動、衝撃、さまざまな環境条件下で継続的に稼働します。

SI シリーズのロッドエンドベアリングは、以下の場所に頻繁に取り付けられます。

  • 掘削機リンケージシステム
  • ローダーアタッチメント
  • クレーン機構
  • 道路建設機械
  • 鉱山機械
  • 昇降プラットフォーム

これらの用途には、角変位を制限しながら多方向の力に対応できるベアリングが必要です。

スチールオンスチールの設計により、優れた変形耐性が得られ、SI シリーズ ベアリングは長期にわたる過酷な使用に適しています。

角度ずれ時の性能

機械システムが完全に調整された状態で動作することはほとんどありません。

SI シリーズ ベアリングの主な利点の 1 つは、角運動に対応できることです。 SIシリーズは機種仕様にもよりますが、関節角度13°以内で動作する製品が多く、過度な内部応力を発生させることなくスムーズな動作が可能です。

この機能には、運用上のいくつかの利点があります。

  • 組み立て公差を補正します
  • シャフトの曲げ負荷を軽減します
  • 早期摩耗を防止します
  • 機械効率の向上
  • 動的条件下でも安定した動作をサポート

頻繁に方向が変更される機器の場合、この角度の柔軟性により信頼性が大幅に向上します。

代表的な産業用途

SI シリーズ ロッドエンド ベアリングは多用途性を備えているため、さまざまな業界での使用が可能です。

産業 代表的な設備 一次機能
油圧システム 油圧シリンダ 力の伝達
自動化 リニアアクチュエータ, conveyors 動作指導
建設 掘削機、ローダー 重負荷のアーティキュレーション
農業機械 収穫機、播種機 リンケージの動き
マテリアルハンドリング 昇降装置 動的接続
産業機器 メカニカルトランスミッションシステム 角度補正

強度と柔軟性の組み合わせにより、SI ベアリングは信頼性の高い関節運動が必要な場合に適しています。

適切な SI5 ベアリングの選択

適切なベアリングを選択するには、寸法だけに焦点を当てるのではなく、いくつかのエンジニアリング要素を考慮する必要があります。

エンジニアは通常、次のことを評価します。

  • ラジアル荷重の要件
  • アキシアル荷重条件
  • 動作周波数
  • 必要な関節角度
  • 潤滑方法
  • 作業環境
  • 設置スペース
  • ねじ仕様

これらのパラメータを正しく一致させると、メンテナンスの必要性を軽減しながらベアリングの寿命を最大限に延ばすことができます。

製造品質は重要です

一貫した性能はベアリングの設計だけでなく製造精度にも依存します。

ベアリングの専門メーカーとして、 UKLベアリング製造株式会社 (無錫) は研究、生産、国際販売を完全な製造システムに統合しています。同社は、高い信頼性と長寿命を必要とする業界向けの精密ベアリング ソリューションを専門としています。

UKL は、200 人を超える経験豊富な専門家と、鍛造、焼鈍、旋削、熱処理、研削、自動組立をカバーする最新の生産拠点を備え、あらゆる生産段階を通じて厳格な品質管理を維持しています。

UKL は、15 年以上の OEM/ODM 輸出経験を活用して、カスタマイズされたベアリング ソリューションをヨーロッパ、アジア、アフリカ、中東の顧客に提供し、多様な産業用途の要件に効率的に対応しています。信頼できる SI5E ベアリングのサプライヤーとして、同社は長期にわたる機器のパフォーマンスをサポートしながら、厳しい動作条件を満たす精密設計の製品を提供することに重点を置いています。

結論

油圧シリンダーから自動生産システムや重工業機械に至るまで、SI シリーズ ロッドエンド ベアリングの用途は現代の産業全体に拡大し続けています。 SI5 ベアリングは、高い耐荷重、鋼対鋼の耐久性、耐摩耗性、信頼性の高い角運動の組み合わせにより、要求の厳しい機械的条件下で動作する機器にとって効果的なソリューションとなります。

SI シリーズ ベアリングは、油圧シリンダーのスチール オン スチール ロッド エンド、オートメーション用のロッド エンド ベアリング、建設機械の関節ジョイントとして使用されるかどうかに関係なく、動作の安定性を向上させ、機械的ストレスを軽減し、機器の耐用年数を延長するのに役立ちます。

よくある質問

1. SI5 ベアリングが過酷な用途に適している理由は何ですか?

SI5 ベアリングは、高い耐荷重性、優れた耐衝撃性、長期耐久性を実現するスチール・オン・スチール接触構造を備えており、要求の厳しい産業環境に適しています。

2. 油圧シリンダではなぜスチール・オン・スチールのロッドエンドが好まれるのですか?

油圧シリンダー用途におけるスチール・オン・スチールのロッドエンドは、優れた強度を提供し、衝撃荷重に耐え、角運動に対応し、高圧動作条件下でも確実に機能します。

3. SIシリーズのロッドエンドベアリングは自動化機器に使用できますか?

はい。自動化用ロッドエンドベアリングは、角度ずれを最小限に抑えながら正確な動作伝達をサポートするため、アクチュエータ、コンベヤ、包装機、その他の自動化システムに適しています。

4. SI5ES ロッドエンドの利点は何ですか?

SI5ES ロッドエンドは、コンパクトな寸法と高い機械的強度、優れた耐摩耗性、安定した関節性能を兼ね備えており、信頼性の高い動的接続を必要とする機器に最適です。

5. 信頼できる SI5E ベアリングのサプライヤーを選択するにはどうすればよいですか?

SI5E ベアリングのサプライヤーを選択するときは、製造能力、生産品質管理、OEM/ODM の経験、技術サポート、および産業用途に一貫したベアリング性能を提供する能力を考慮してください。
