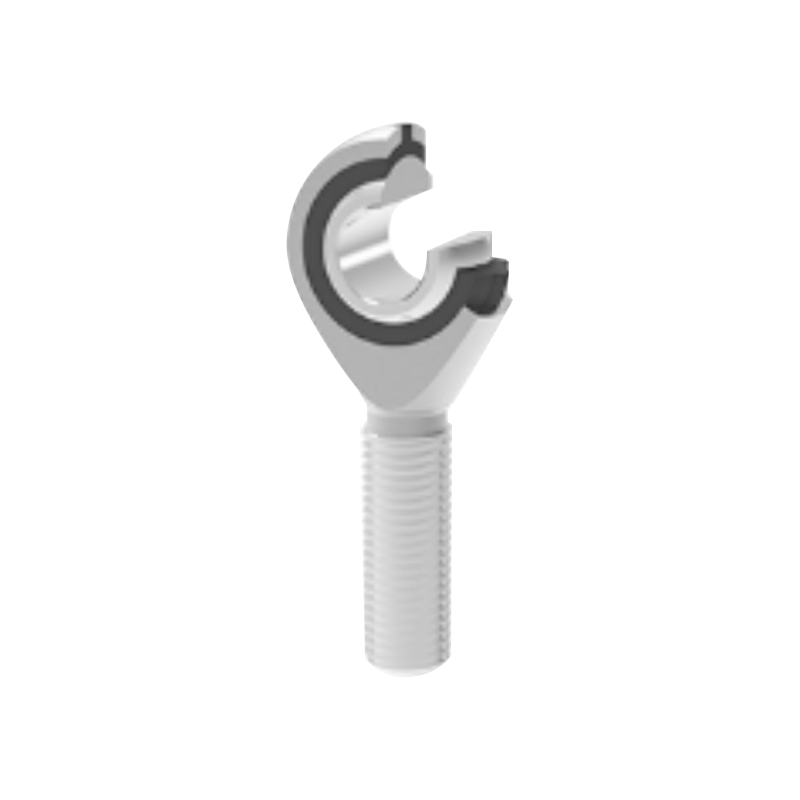

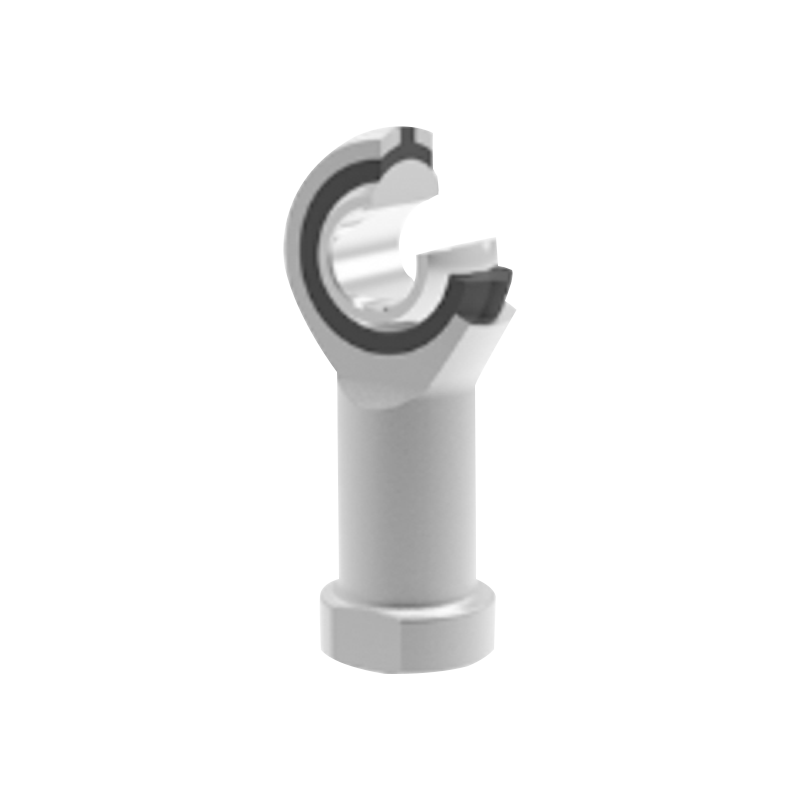

SIBP/SABP 精密ロッドエンドベアリング

このシリーズは、コンパクトな自己潤滑式ロッドエンド自動調心軸受で構成されており、ロッドエンド本体、内輪、PTFE プラスチックライナーで構成されています。ロッドエンドボディは炭素鋼製で、表面は亜鉛メッキされています。内輪は軸受鋼で作られ、硬化され、球面硬質クロムメッキが施されています。摺動面はPTFE樹脂と直接嵌合するため、無潤滑を実現します。

お問い合わせ

プレV：SIK/SAK メンテナンスフリー無潤滑ロッドエンドベアリング次へ：SIZP ねじ込み自己潤滑性 PTFE インサート付きロッドエンドベアリング

説明
仕様
お問い合わせ

・製品番号：
SIBP…N5～20
SABP…N 5～20
・滑り摩擦ペア： スチール / PTFE プラスチック
·動作温度範囲: -40℃～＋75℃
·カスタマイズオプション:
スレッドのカスタマイズ: 標準以外のピッチや特殊なねじ精度のカスタマイズにも対応します。
左ねじ: 左ねじの型番およびねじ記号には「L」と「左」が含まれている必要があります。例:
雌ねじ: SILBP20N M20×1.5 左 6H
おねじ: SALBP20N M20×1.5 左 6g
異なるピッチまたは特殊なねじ精度要件のロッドエンドベアリングが利用可能です。
左ねじの場合、ベアリングの型式とねじマークに「L」と「左」をマークする必要があります。例: SILBP20N M20×1.5 左 6H、SALBP20N M20×1.5 左 6g。

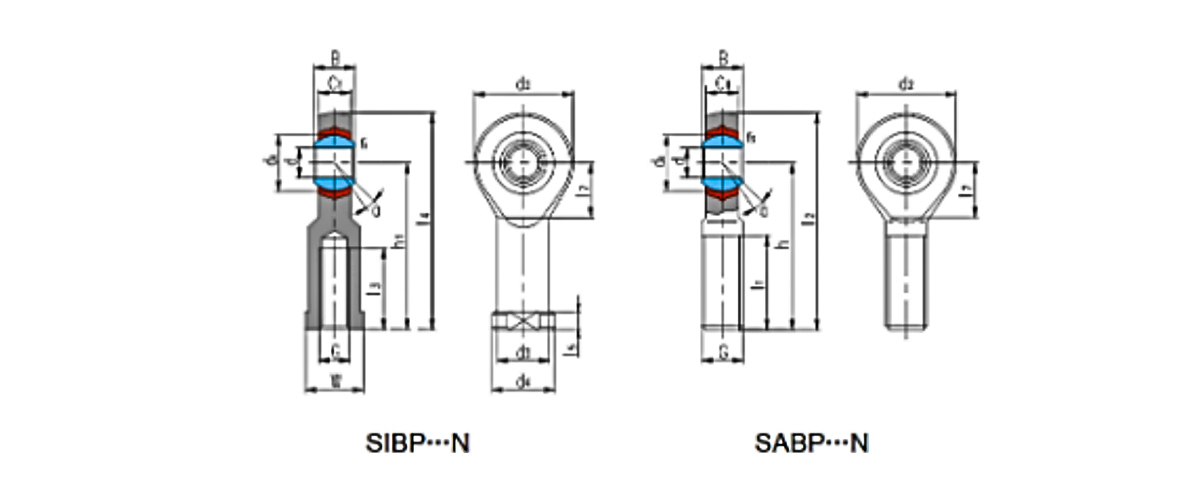

ベアリング番号	寸法ミリメートル/インチ																定格荷重 kN		重量 ≈kg
	寸法ミリメートル/インチ																定格荷重 kN
	d	B	dₖ	C₁ 最大	d₂	G 6時間	h₁	私₃ 分	I₄	I₅	私₇	W	d₃	d₄	rₛ 分	α° ≈	ダイナミック	静的
SIBP5N	5	8	11.112	6	16	M5	27	14	35	4	B	9	9	11	0.3	13	3.25	5.3	0.016
SIBP6N	6	9	12.7	6.75	18	M6	30	14	39	5	9	11	10	13	0.3	13	4.25	6.8	0.028
SIBP8N	8	12	15.88	9	22	M8	36	17	47	5	11	14	12.5	16	0.3	14	7.1	114	0.044
SIBP10N	10	14	19.05	10.5	26	M10	43	21	56	6.5	13	17	15	19	0.3	14	9.8	14.3	0.072
SIBP12N	12	16	22.23	12	30	M12	50	24	65	6.5	15	19	17.5	22	0.3	13	13.2	17	0.108
SIBP14N	14	19	25.4	13.5	34	M14	57	27	74	8	16	22	20	25	0.3	16	17	27.5	0.161
SIBP16N	16	21	28.58	15	38	M16	64	33	83	8	17.5	22	22	27	0.3	15	21.4	34.5	0.225
SIBP18N	18	23	31.75	16.5	42	M18×1.5	71	36	92	10	19.5	27	25	31	0.6	15	26	41.5	0.295
SIBP20N	20	25	34.93	18	48	M20×1.5	77	40	100	10	21.5	30	27.5	34	0.6	15	31	50	0.382

ベアリング番号	寸法ミリメートル/インチ												定格荷重 KN		重量 ≈kg
	寸法ミリメートル/インチ												定格荷重 KN
	d	B	dₖ	C₁ 最大	d₂	G 6g	h	私₁ 分	私₂	私₇	rₛ 分	α° ≈	ダイナミック	静的
SABP6N	5	8	11.112	6	16	M5	33	20	41	-	0.3	13	3.25	5.3	0.016
SABP6N	6	9	12.7	6.75	18	M6	36	22	45	-	0.3	13	4.25	6.8	0.026
SABP8N	B	12	15.88	9	22	M8	42	25	53	-	0.3	14	7.1	10	0.044
SABP10N	10	14	19.05	10.5	26	M10	48	29	61	-	0.3	14	9.8	12.5	0.072
SABP12N	12	16	22.23	12	30	M12	54	33	69	-	0.3	13	13.2	15	0.108
SABP14N	14	19	25.4	13.5	34	M14	80	38	77	-	0.3	16	17	25.5	0.161
SABP16N	16	21	28.58	15	38	M16	86	40	85	-	0.3	15	21.4	34.5	0.225
SABP18N	18	23	31.75	16.5	42	M18×1.5	72	44	93	23	0.6	15	26	41.5	0.295
SABP20N	20	25	34.93	18	46	M20×1.5	78	47	101	25	0.6	15	31	50	0.382
