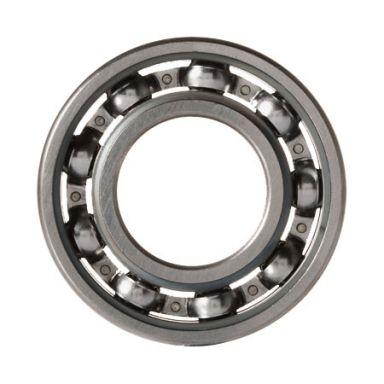

A 6224ベアリング 現代の産業機械の基本的なコンポーネントを表します。単列深溝玉軸受は、製造、自動車、エネルギー分野で最も多用途で広く使用されている軸受タイプの 1 つです。これらのベアリングは、溝付きリングに鋼球を収容したシンプルかつ効果的な設計により、ラジアル荷重と適度なアキシアル荷重を支えます。
深い溝の設計により、ベアリングの周囲に連続的な荷重経路が形成され、すべての回転要素に応力が均等に分散されます。このアーキテクチャにより、高い動作信頼性を維持しながら、厳しい条件下でもスムーズな回転が可能になります。の 6224単列深溝玉軸受 この指定は国際 ISO 規格に従っており、エンジニアがグローバル サプライ チェーン全体で信頼できる特定の寸法および性能特性を示しています。
深溝玉軸受には、産業環境での広範な採用に貢献するいくつかの重要な設計要素が組み込まれています。
これらのコンポーネントは精密に製造されているため、動作中の振動や騒音が最小限に抑えられます。軌道溝の表面仕上げ品質は、軸受の寿命と動作の滑らかさに直接影響します。最新の製造技術では公差がマイクロメートル以内に維持され、多くの用途でベアリングが 10,000 RPM を超える回転速度を達成できるようになりました。
他の種類のベアリングとは異なり、深溝ベアリングは複合荷重シナリオの管理に優れています。この形状により、ボールはシャフトに垂直なラジアル荷重と、シャフト方向に平行な適度なアキシアル荷重の両方を負担することができます。この二重容量特性により、多くの用途で複数の種類のベアリングを使用する必要がなくなり、設計の複雑さとシステムコストが削減されます。
寸法と性能の仕様を理解することは、エンジニアが特定の用途に適切なベアリングを選択するのに役立ちます。
| パラメータ | 値 | 単位 |
|---|---|---|
| 内径(d) | 120 | mm |
| 外径(D) | 215 | mm |
| 幅(B) | 40 | mm |
| 最小フィレット半径 (r) | 2.1 | mm |
| 重量 | 5.27 | kg |
| 穴の種類 | 円筒穴 | - |
| 転動体 | 鋼球、単列 | - |
| パフォーマンス指標 | 評価 |
|---|---|
| 基本動定格荷重 (Cr) | 146kN |
| 基本静定格荷重（Cor） | 118kN |
| オイル潤滑速度制限 | 6300RPM |
| グリース潤滑限界速度 | 4000RPM |
| 動作温度範囲 | -30～120℃ |
| 公差の分類 | C0 標準、C3/C4 にアップグレード可能 |
6224 ベアリングには、さまざまな動作環境に合わせて複数の構成があります。
深溝ベアリングは、さまざまな動作寸法にわたって優れた性能を発揮します。シンプルな形状により、複雑なベアリング設計と比較して摩擦を低減でき、産業システムのエネルギー消費量の削減につながります。ボールと軌道面の間の接触角が 0 度であるため、これらのベアリングは衝撃荷重を効果的に処理でき、早期破損することなく突然の力のスパイクを吸収できます。
熱安定性も大きな利点です。鋼構造材料は、指定された温度範囲全体で一貫した機械的特性を維持し、極低温および高温用途の両方で予測可能な性能を保証します。荷重パスが分散されることで、疲労破壊を引き起こす可能性のある局所的な応力集中が防止されます。
エンジニアは、深溝ベアリング設計に組み込まれた標準化を高く評価しています。ユニバーサルなシャフトサイジングと標準化された取り付けインターフェースにより、機器の開発が簡素化されます。この多用途性により、 電動モーター用深溝玉軸受 カスタム適応を必要とせずに、さまざまな業界にわたるアプリケーションを実現します。円筒形のボア設計は、適切な取り付け金具を介して中実シャフトとテーパースリーブの両方に対応します。
深溝軸受は、さまざまな分野にわたる産業機械の基本コンポーネントとして機能します。さまざまな負荷条件や速度範囲に適応できるため、非常に幅広い用途に適しています。
電動モーターおよび回転機器: これらのベアリングはモーター設計の中心であり、1,000 馬力を超える大型の産業用モーターまで、分数馬力モーターのシャフトの回転をサポートします。密閉型は、ほこり、湿気、または化学薬品にさらされる環境でも保護を提供します。
資材運搬装置: コンベヤ システム、ホイスト、および昇降機構は、信頼性の高い荷重サポートのために深溝ベアリングに依存しています。ラジアル荷重容量は、鉱山、建設、製造施設での重量物搬送作業に対応します。
コンプレッサーとポンプ: 往復動および回転式コンプレッサーの設計にはこれらのベアリングが組み込まれており、動的な圧力が変化しても正確なシャフトの位置を維持します。ポンプ用途では、水の浸入を防ぎ、内部腐食を防ぐ密閉型ベアリングのバリエーションから恩恵を受けます。
農業機械: 穀物処理システムから作物加工機械までの農業機械は、主駆動システムと補助コンポーネントの両方に深溝ベアリングを使用しています。塵、湿気、有機残留物にさらされる環境では、密閉型またはシールド型が必要になります。
繊維および紙の加工: 高速スピンドルアプリケーションとウェブ処理装置は、安定した性能を得るために深溝ベアリングに依存しています。加工環境における温度変化は、ベアリングの動作範囲内に収まります。
動作条件によって、適切なシールの種類と潤滑方法が決まります。 6000 RPM に近い高速アプリケーションでは、通常、摩擦熱を最小限に抑えるためにオイル潤滑が使用されます。 2000 ～ 4000 RPM 範囲の中速動作ではグリース潤滑が効果的に機能し、メンテナンスの頻度が少なくなります。低速高負荷シナリオでは、潤滑を捕捉し、環境汚染物質を排除する密閉型ベアリングの恩恵を受けます。
周囲温度範囲を超える用途や腐食環境で動作する用途には、標準鋼を超える軸受材料が必要です。ステンレス鋼の回転要素とレースは酸化や化学的攻撃に耐え、海洋または化学処理用途での耐用年数を延ばします。
ベアリングを適切に選択すると、機器の最適なパフォーマンスと動作寿命が保証されます。エンジニアは、特定の軸受モデルを指定する前に、いくつかの重要なパラメータを評価する必要があります。
負荷分析: 通常動作中および起動/停止過渡現象中に予想されるラジアル荷重とアキシアル荷重を計算します。これらの計算された荷重をベアリングの基本定格荷重と比較します。ベアリングの寿命を延ばすには、基本定格荷重の 1.5 ～ 2.0 倍の安全マージンが標準的です。
速度要件: 予想される動作速度範囲とピーク回転速度を特定します。ベアリングの潤滑速度制限を参照して、オイル潤滑とグリース潤滑のどちらが用途に適しているかを判断してください。高速用途では、転動体への遠心効果を最小限に抑えるために、最適化された保持器設計を備えたベアリングが必要になる場合があります。
環境要因: 汚染への曝露、湿気の存在、極端な温度、化学物質への曝露を評価します。密閉型ベアリングのバリエーションは塵や湿気の侵入を防ぎますが、グリースの補充は制限されます。オープンベアリングでは、継続的に新しい潤滑油を供給できますが、機械のハウジングレベルで効果的な外部シールが必要です。
取り付け構成: シャフトまたはハウジングの取り付けがアプリケーションの形状に適合するかどうかを判断します。公差要件を考慮し、動作中にラジアル荷重とアキシアル荷重の両方を適切にサポートする取り付け方法を確立します。
適切な潤滑は、ベアリングの耐用年数を延ばす上で最も重要な要素です。グリース潤滑軸受は、劣化した潤滑剤を交換し、転動体と軌道面の間に保護膜を維持するために定期的な補充が必要です。オイル潤滑により、継続的な冷却と濾過システムによる汚染物質の抽出が可能になり、高速用途に最適です。
過剰な潤滑は機械的撹拌により熱を発生するため、避けてください。潤滑が不足すると摩耗が促進され、焼き付きが始まり、数時間の運転でベアリングが破壊されます。アプリケーション固有の推奨事項は、これらの競合する懸念のバランスをとります。
定期的な検査により、致命的な障害が発生する前に、進行中の問題を特定します。温度測定値の上昇は、潤滑が不十分であるか、過剰な負荷がかかっていることを示します。異常な騒音や振動は、汚染物質の侵入または転動体の表面剥離を示唆します。体系的なモニタリングにより、予期せぬ機器のダウンタイムを最小限に抑える予知保全計画が可能になります。
密閉ベアリング設計には潤滑剤が含まれており、汚染が排除され、メンテナンスの頻度が軽減されます。オープンベアリングには、機械ハウジングの境界面に外部シールが必要です。柔軟なシールとラビリンス設計は、制御された潤滑循環を可能にしながらベアリング内部を保護します。粉塵の多い環境や湿った環境で動作する機器は、密閉対策を強化することで大きなメリットが得られます。
産業用途のベアリング技術を評価する際、エンジニアは深溝設計を円すいころ軸受、円筒ころ軸受、磁気軸受などの代替アプローチと比較します。
| ベアリングの種類 | ラジアル容量 | アキシアル容量 | 速度範囲 | コストレベル |
|---|---|---|---|---|
| 深溝ボール | 良い | 中等度 | 高 | 低い |
| 円すいころ | 素晴らしい | 素晴らしい | 中等度 | 高 |
| 円筒ころ | 素晴らしい | 限定 | 高 | 中等度 |
| 磁気軸受 | 専門化された | 専門化された | 非常に高い | 非常に高い |
深溝ベアリングは、中程度の負荷、可変速度、コスト重視を組み合わせた汎用用途に最適な選択肢です。特殊なタイプのベアリングは特定のシナリオで優れたパフォーマンスを発揮しますが、取得コストと運用コストが大幅に高くなります。
深溝玉軸受は、厳格な国際寸法および性能規格、主に一般設計仕様については ISO 6、公差分類については ISO 286 に準拠しています。これらの規格により、グローバル サプライ チェーン全体での互換性が保証され、エンジニアが複数のサプライヤーからのコンポーネントを自信を持って指定できるようになります。
ISO 9001 製造コンプライアンスや ISO 20623 ベアリング品質基準などの品質認証システムにより、一貫した生産プロセスが確立されています。定期的なテストにより、ベアリングコンポーネントが指定された定格荷重、寸法精度、および表面仕上げの要件を満たしていることが検証されます。
最新の生産施設では、コンピュータ数値制御加工を採用して、表面仕上げが 0.05 マイクロメートル未満の軌道形状を実現しています。高度な研削技術により、疲労破壊の原因となる表面下の材料の欠陥が除去されます。製造工程中の品質検証により、ベアリングが製造施設から出荷される前に寸法適合性が確認されます。
鋼の遠心精製により、動作負荷下で応力を集中させる内部介在物が除去されます。熱処理プロセスにより、材料の硬度と靱性が最適化され、耐摩耗性と脆性のバランスがとれます。これらの冶金学的進歩により、実際のベアリングの耐用年数は前世代の設計よりも大幅に延長されました。
軸受業界は、性能の向上、持続可能性の向上、進化する産業要件への適応に向けて進歩を続けています。軽量複合ケージ設計により、構造の完全性を維持しながら、極度の速度での遠心力を軽減します。ハイブリッド ベアリングのセラミック転動体は、多くの用途に対して適切な負荷容量を維持しながら、質量と摩擦を軽減します。
固体潤滑剤コーティングにより、特に航空宇宙および真空用途に関連する、従来のグリースやオイルを含めることができない環境での軸受の動作が可能になります。埋め込みセンサーを組み込んだスマートなベアリング設計により、故障が発生する前にメンテナンスの必要性を予測する状態監視が可能になり、重要なシステムの信頼性が最適化されます。
持続可能性を考慮して、交換頻度を減らし、環境に適合した潤滑剤を使用するベアリング設計の開発を推進します。メーカーは、最新の機械に要求される性能基準を維持しながら、永久磁石ケージから希土類元素を排除することに取り組んでいます。
ベアリングの異音は通常、汚染物質の侵入または潤滑不足を示します。ベアリングのスコアリング軌道面を循環する金属粒子により、認識できる研削音が発生します。汚染が最小限に留まっている場合、きれいな潤滑剤を使用して系統的に洗浄すると、スムーズな動作が回復することがあります。ベアリングが焼き付いたり、ひどく損傷したりした場合は、完全に交換する必要があります。
予想される保守間隔より前にベアリングが故障した場合は、取り付けエラー、過剰な負荷、または環境上の問題を示唆しています。取り付けが不適切な場合、分散荷重用に設計された軸受部分に圧力が集中する偏心荷重がかかります。取り付け金具を締めすぎると内部応力が発生し、材料の疲労が促進されます。指定された取り付け公差を維持することで、このような取り付けに起因する故障を防ぐことができます。
ベアリング温度が通常の動作範囲を超えている場合は、潤滑不良または過剰な負荷の適用により摩擦が増加していることを示します。潤滑剤の量を増やすか、より高温対応のグリースにアップグレードすると、問題が解決される場合があります。荷重解析検証により、動作条件がベアリングの設計定格を超えているかどうかが確認されます。
密封された深溝ベアリングには永久シールが含まれており、潤滑剤をベアリング内に閉じ込め、外部の汚染を防ぎます。この設計により、メンテナンスの必要性が軽減され、ほこりの多い環境や湿った環境でも良好に機能しますが、外部からの潤滑剤の補充は妨げられます。オープンベアリングでは潤滑剤の継続的な循環と冷却が可能ですが、汚染物質の侵入を防ぐために外部ハウジングシールが必要です。アプリケーション環境と保守能力により、最適な構成が決まります。
ベアリングの選択は、シャフトに作用するラジアル荷重とアキシアル荷重を計算することから始まります。計算された荷重と公開されている基本定格荷重を比較するベアリング メーカーの定格荷重表を参照してください。適切な耐用年数の安全マージンを確保するために、計算された荷重が基本定格荷重の 50 ～ 70% 未満に留まる軸受サイズを選択してください。動作速度がベアリングの推奨潤滑速度制限内にあることを確認してください。
深溝ベアリングは、ベアリングのサイズと荷重条件に応じて、通常約 1 ～ 3 度の限られた角度のずれを許容します。過度のミスアライメントは、ベアリングの荷重を軌道の限られた部分に集中させ、疲労破壊を加速させます。シャフトとハウジングの同心性に重点を置いた取り付け手順により、位置ずれの問題を防ぎます。柔軟なカップリングの選択により、ベアリングだけでは対応できない小さなシャフト オフセットに対応できます。
ベアリングの最大定格速度に近い高速アプリケーションでは、制御された流量でベアリング内を循環するオイル潤滑の恩恵を受けます。オイルは転がり要素の摩擦によって発生する熱を除去し、劣化した潤滑剤を継続的に置き換えます。中速域に適したグリース潤滑では高速域で過剰な発熱が発生し、ベアリングの焼き付きを引き起こす可能性があります。オイルミストまたはオイルエア潤滑システムは、特殊な超高速アプリケーション向けの高度なソリューションを代表します。
工場で密封されたベアリングには、通常、通常の動作条件下で通常数年間の長期間の使用に耐える十分な潤滑剤が含まれています。再潤滑の間隔は、動作温度、負荷条件、デューティ サイクルによって異なります。メーカーは通常、潤滑要件を製品マニュアルに明記しています。密閉型ベアリングの内部潤滑剤がなくなると、分解せずに直接再潤滑することができないため、交換が必要になります。
ベアリングの予圧とは、取り付け中に転動体にかかる内部圧縮を指します。適切な予圧を与えると、軌道の滑りやへこみの原因となる内部遊びが排除されます。過剰な予圧は不要な摩擦と熱を発生させますが、予圧が不十分な場合は転動体が滑りやすくなります。取り付け仕様により、ベアリングとシャフト、またはベアリングとハウジングのボアの間の嵌合を制御することにより、正しい予圧が確立されます。
深溝ベアリングはラジアル荷重を効果的に処理しますが、テーパーローラーベアリングに比べてアキシアル荷重容量が限られています。自動車のホイールベアリングには、制動力と横方向の荷重に耐えるために、かなりのアキシアル荷重抵抗が必要です。深溝構成は特定のホイール以外の自動車用途で機能しますが、テーパーローラー設計は、優れた軸方向容量と固有の予圧能力により、ホイール取り付けの標準のままです。
密閉ベアリングは、元のパッケージに入れて、温度が 16 ～ 35 ℃の安定した乾燥した環境に保管してください。潤滑剤の特性を劣化させる湿気、腐食性ガス、極端な温度変動からベアリングを保護します。長期間保管すると、グリースが濃くなる可能性があり、初期起動時に穏やかな操作が必要になります。オープンベアリングには、軌道面の腐食を防ぐ保護カバーと乾燥した保管が必要です。
