2206 AV Nilos リングの取り付け方法 (ステップバイステップ ガイド)

正しくインストールするには、 2206AV Nilos リングは、凸面 (開いた) 側がベアリング軌道面を向くように配置します。リングはベアリングの外輪に対して同一面に収まる必要があります。 2206 AV Nilos リングの設計上のクリアランスは c = 0.3mm で、歪みがないようにする必要があります。フラットドリフトまたは円周全体に均一な力でプレスを使用してください。決してシールを直接ハンマーで叩かないでください。

2206 AV Nilos リングの違い

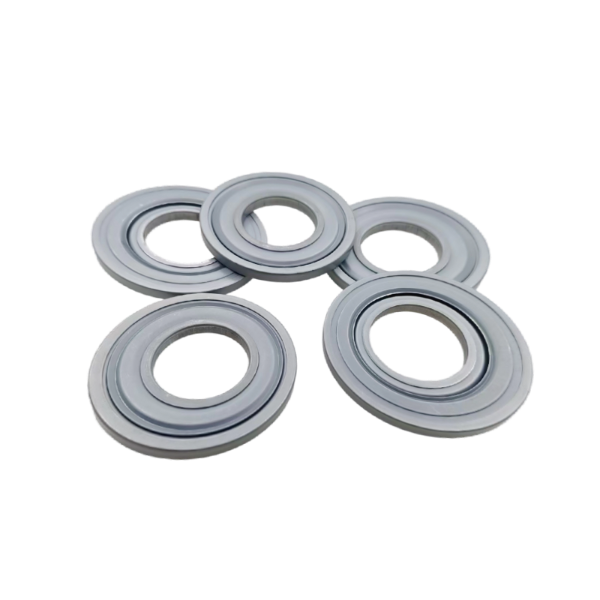

2206 AV ニロス リングは、ゴム製リップ シールではなく、精密な金属ラビリンス シールです。これは、特定の形状を備えた成形鋼リングで構成されています。標準寸法によると、この Nilos リングの内径 (d) は 30 mm、外径 (D) は 56.2mm、幅 (a) は 44 mm、リップ高さ (i) は 2.5 mm です。鋼の厚さ (c) は 0.3mm です。この剛性設計により、摩擦や磨耗を引き起こすゴム製シールとは異なり、自由な回転を可能にしながらグリースを保持する非接触の迷路が形成されます。

2206 AV Nilos リングの段階的な取り付け

1. ベアリングとハウジングの穴を検査します。

2206 AV Nilos リングを取り付ける前に、ベアリングの外輪とハウジングのショルダーが清潔で乾燥しており、バリがないことを確認してください。 0.05 mm を超える粒子は Nilos リングを持ち上げ、正確な 0.3 mm のクリアランスを破壊する可能性があります。

2. 正しい向きを確認する

2206 AV Nilos リングの開いた側 (溝または凹みが見える側) をベアリングの内輪に向けて持ちます。平らで閉じた側が外側を向くようにします。このニロスリングを逆向きに取り付けると、ベアリングにゴミが引っかかり、急激な摩耗が発生します。

3. 均等な着座圧力を加えます

2206 AV Nilos リングの外縁のみに接触する平らなスリーブを備えたアーバー プレスまたは油圧プレスを使用します。推奨着座力は1.5～3.0kNです。プレス機が使用できない場合は、表面の柔らかいマレットと、外径 (56.2mm) に適合するチューブラー ドリフトを使用します。傾きを防ぐために、星型のパターンで軽く 6 ～ 8 回タップします。

4. 最終的なクリアランスとアライメントを確認します。

2206 AV Nilos リングを装着した後、リングとベアリングの内輪の間の半径方向の隙間は 0.2 ～ 0.4 mm になるはずです。隙間ゲージを4点（0°、90°、180°、270°）で使用します。 0.1mm を超える変動は位置ずれを示します。軸方向クリアランス (c) は設計上の 0.3 mm のままでなければなりません。減少すると、ニロス リングが変形することを意味します。

2206 AV Nilos リングの重要な寸法

この Nilos リングを正確に取り付けるには、シールとベアリングの寸法が一致するかどうかにかかっています。主な許容差は以下のとおりです。

• 内径 (d) ：30.0mm±0.1mm
• 外径(D) ：56.2mm 0.1/-0.0mm
• 幅(a) ：44.0mm±0.2mm
• 唇の高さ(i) ：2.5mm±0.05mm
• 金属の厚さ (c) ：0.3mm±0.02mm

これらの公差を超える偏差は、ベアリングがロックするか (Nilos リングがきつすぎる場合)、または汚染の侵入を許可します (緩すぎる場合)。設置前に必ず測定してください。

Nilos リングを取り付けるときによくある間違い

• 逆向き : の 2206AV Nilos Ring 逆向きに取り付けた場合、破片を除去することはできません。内部にグリースが漏れる 50～100時間 何千時間も続く代わりに。
• 締めすぎや直打ち : 歪みによって変化する c = 0.3 mm クリアランスをほぼゼロにします。 Nilos リングが内側のリングと擦れ合うため、数分以内に熱と騒音が発生します。
• 偏心シート : Nilos リングの片側はもう一方よりも深くあります。これにより、可変ギャップ (0.1 mm ～ 0.5 mm) が作成され、より大きな粒子の侵入が可能になります。 150μm ベアリングに入ります。
• 小さめのドリフトを使用する : より小さいドリフト 56.2mm 力がニロスリングのリップに集中し、繊細な迷路の輪郭が永久に変形します。

適切なサイズのプレス ツール (接触直径 = 56.2 mm ）、設置する前に向きを再確認してください。 2206 AV ニロスリング .

Nilos リングのインストールが成功したことを確認する方法

を押した後、 2206 AV ニロスリング ハウジングに挿入したら、2 つの簡単な検証チェックを実行します。

• 回転試験 ：ベアリング内輪を手で回します。回転する必要があります こすれる音もなくスムーズに 。抵抗がある場合は、ニロスリングが回転部分に触れていることを意味します。
• 同一座席チェック : の outer edge of the 2206AV Nilos Ring あるべきです 最大 0.1 mm の平面または凹み ハウジング面の下。 0.2 mm を超える突出は、取り付けが不完全であることを示します。

両方の条件が満たされると、この Nilos リングは意図したラビリンス効果をもたらし、グリースを保持し、粗い塵をブロックします (30 μm 未満の粒子は通常無害です)。

2206 AV Nilos リングの取り付けに必要なツール

• アーバープレスまたは油圧プレス（推奨力： 1.5～3.0kN )
• 内径 30 mm 以上、外径 30 mm を超える平坦な管状ドリフト 56.2mm
• すきまゲージセット（0.05mm～1.0mm）
• 清潔で糸くずの出ない布とイソプロピル アルコール
• デジタルノギス（確認用） d=30mm そして D=56.2mm インストール前）

適切な工具を使用すると歪みが防止され、 0.3 mm ニロスリングの設計クリアランスは維持されます。

2206 AV Nilos リングに関するよくある質問

2206 AV Nilos リングは取り外した後も再利用できますか?

いいえ、2206 AV Nilos リングは精密に成形された金属部品であり、プレス中にわずかに変形します。除去すると、ほとんどの場合、c=0.3 mm の厚さが変化するか、ラビリンス プロファイルに平らなスポットが作成されます。確実なシールのために、常に新しい Nilos リングを使用してください。

この Nilos リングにはどのようなハウジングのボアが必要ですか?

2206 AV Nilos リングには、56.2 mm H7 公差 (通常 56.2 0.03 / -0.0 mm) のハウジング穴が必要です。 56.25 mm を超えるボアでは、Nilos リングが固定されず、回転したり脱落したりする可能性があります。ボアが磨耗している場合は、メタルシール用に指定された保持剤を使用するか、ハウジングを交換してください。

取り付ける前に Nilos リングに潤滑剤を塗布する必要がありますか?

ハウジングのボアと 2206 AV Nilos リングの外側リムに薄いグリース (NLGI 2 など) を軽く塗ります。グリースがニロスリングのラビリンス溝に入らないようにしてください。研磨粉が付着する可能性があります。真のラビリンスとして機能するには、内部クリアランス c = 0.3 mm を乾燥状態に保つ必要があります。

Nilos リングはゴム製シールリングとどう違うのですか?

摩擦 (0.1 ～ 0.3 Nm の抗力トルク) を生み出すゴム製シールとは異なり、2206 AV ニロス リングは非接触金属シールであり、ほぼゼロの摩擦を加えます。ゴム製シールは 100°C を超えると機能しませんが、この Nilos リングは 200°C に耐えます。ただし、Nilos リングは、液体や非常に細かい塵 (<10 µm) に対して、接触リップ シールほど効果的にシールすることはできません。使用条件に応じてお選びください。

Nilos リングを正しく取り付けた後のパフォーマンスの期待値

とき 2206 AV ニロスリング 正しく取り付けられています (ベアリングに向かって開いた側、均一な 0.3 mm クリアランス、歪みなし）、ベアリングは次のことを達成します。

• グリース保持力： >95% 中速 (3000 rpm) で 2000 時間使用した後のオリジナル グリースの量。
• 汚染物質の排除: より大きい粒子 0.1 mm 効果的にブロックされます。
• 温度上昇: 10℃未満 Nilos リングの非接触ラビリンス設計により、周囲温度よりも高くなります。

取り付け手順を逸脱すると、50 ～ 200 時間以内にベアリングの早期故障が発生します。 2206 AV Nilos リングは常に精密部品として扱ってください。慎重に取り扱い、正しく取り付けてください。そうすれば、何千時間もベアリングを保護できます。
