高速用途に適したアンギュラ玉軸受を選択するにはどうすればよいですか?

高速回転機械に最適な回転コンポーネントを選択するには、動作条件、内部形状、熱管理を深く理解する必要があります。精密機械の中でも、 アンギュラ玉軸受 高い回転速度を維持しながらラジアル荷重とアキシアル荷重の組み合わせを処理できるため、好ましい選択肢です。

高速動作の要求を理解する

工作機械のスピンドル、ターボチャージャー、高周波モーター、航空宇宙補助電源ユニットなどの高速アプリケーションでは、ベアリングの性能に対して独特の要求が課せられます。主な課題には、遠心力の増加、熱膨張、潤滑膜の破壊、保持器の不安定性などが含まれます。中程度の速度では良好に機能するベアリングでも、高い回転速度では過剰な発熱や内部クリアランスの不足により早期に故障する可能性があります。

これらの課題に対処するために、エンジニアは接触角、精度等級、保持器の材質、潤滑方法、予圧などのいくつかのパラメータを評価する必要があります。正しい組み合わせにより、温度上昇が低く、剛性が高く、耐用年数が延長されます。

アンギュラ玉軸受が高速回転に優れる理由

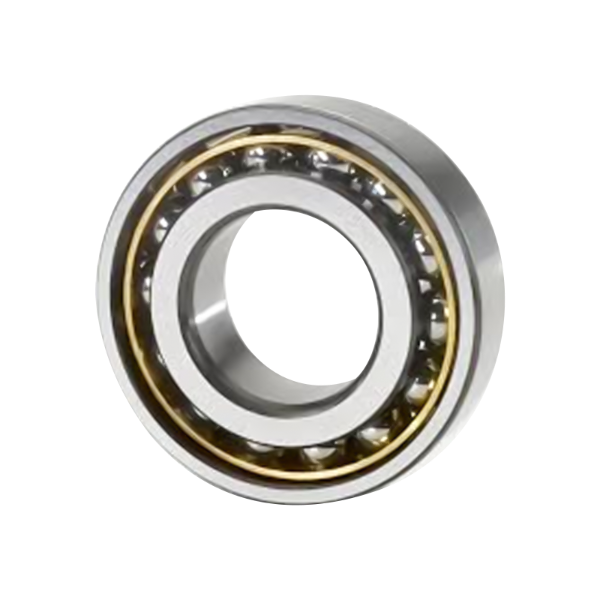

深溝玉軸受とは異なり、アンギュラ玉軸受は玉と軌道面の間に特定の接触角を持たせて設計されています。この角度により、高い回転速度を可能にしながら、大きな軸方向荷重をサポートできるようになります。ピッチ円に対してボールの直径が小さく、保持器が軽いほど、高速時の遠心力が小さくなります。

ほとんどの高速産業用途では、接触角が 40° のベアリングよりも、接触角が 15° または 25° のベアリングが好まれます。接触角が小さくなると、発生する熱が低下し、制限速度が高くなります。 7308 ベアリングのデータシートを確認すると、接触角は「AC」(25°) や「B」(40°) などの接尾辞で示されます。超高速スピンドルの場合、15° バージョンが指定される場合がありますが、7308 サイズではあまり一般的ではありません。

7308 ベアリングシリーズの事例紹介

7308 ベアリングは、内径 40 mm、外径 90 mm、幅 23 mm の中型アンギュラ玉軸受です。汎用スピンドル、ポンプ、コンプレッサー、ギアボックスなどに広く使用されています。その人気の理由は、耐荷重と速度能力のバランスにあります。ただし、7308 ファミリ内には、高速パフォーマンスに大きな影響を与える複数のバリエーションが存在します。

7308 ファミリの主なバリエーション

高速アプリケーション向けに調達する場合、ケージの設計と材料が重要です。ポリアミド（ナイロン）製保持器は軽量で高速特性に優れています。 7308 BEP ベアリングは、ポリアミド ケージと 40° の接触角を備えた一般的なバリエーションです。 40°の角度は軸方向の剛性を高めますが、25°の角度よりも多くの熱を発生します。真の高速アプリケーションの場合、真鍮または 覗く ケージを備えた AC タイプを好むエンジニアもいます。

以下の表は、高速選択に関連する主なバリエーションをまとめたものです。

速度制限が主な制約であるアプリケーションの場合、たとえアキシアル荷重容量が多少低下したとしても、接触角 25° と軽量ケージを備えた 7308 ベアリングは、より一般的な 40° タイプよりも優れている可能性があります。

内部すきまと予圧による選定

高速動作では内部すきまの管理に注意が必要です。速度が上がると、遠心力によってボールが外側に押され、内側のリングが膨張しますが、外側のリングは冷たいままになる可能性があります。これにより、内部ラジアルすきまが減少し、干渉や過剰な予圧が発生する可能性があります。したがって、高速用のベアリングは、通常より大きい内部クリアランス (通常はクラス C3、さらには C4) から始める必要があります。

ペアまたはセットで使用されるアンギュラ玉軸受の場合、予圧が決定的な要素となります。軽い予圧はほとんどの場合、高速スピンドルに指定されますが、重い予圧は低速、高剛性の用途に予約されます。メーカーは、達成可能な最大回転速度に直接影響を与える予荷重クラス (軽、中、重など) を提供しています。

10,000 rpm スピンドルの 7308 ベアリングを評価する場合、C3 クリアランスを備えた軽い予荷重が一般的な開始点です。対照的に、中程度の予圧で注文した 7308 BEP ベアリングは、特別な冷却手段を適用しない限り、8,000 rpm を超えて過熱する可能性があります。

ケージの材質と速度におけるその役割

保持器は転動体を分離して案内します。高速では、保持器の質量と摩擦が支配的になります。軽量素材により、ケージアームにかかる遠心負荷が軽減されます。アンギュラ玉軸受の一般的な保持器材質の比較を以下に示します。

動作温度 120°C 未満のほとんどの高速アプリケーションでは、ポリアミド ケージが最高の速度対コスト比を提供します。これは、汎用高速回転機器における 7308 BEP ベアリングの人気の理由です。

高速アンギュラ玉軸受の潤滑戦略

潤滑はおそらく、高速ベアリングの寿命に影響を与える最も重要な要素です。オイルエア潤滑（オイルミストまたはオイルジェット）とグリース潤滑の2つの主な方法が使用されます。それぞれに制限速度が異なります。

• グリース潤滑 の方がシンプルでクリーンですが、基油の粘度と増ちょう剤の種類によって速度が制限されます。合成油（PAO またはエステル）と低粘度の基油を使用した高速グリースが必要です。 7308 ベアリングの場合、グリース潤滑は通常、オイル潤滑の限界の 60 ～ 70% までの速度をサポートします。
• オイルエア潤滑 最高の速度を提供します。正確な量のオイルが空気流に注入され、潤滑しながらベアリングを冷却します。口径40mmクラスで20,000rpmを超える超高速主軸にはこの方式が必須です。

連続高速用途向けに 7308 軸受を選択する場合は、潤滑剤の速度パラメータ (n*dm 値) を確認してください。 7308 ベアリングの dm 値 (ピッチ直径 (mm) × 回転速度 (rpm)) は、約 65 mm × rpm です。 dm 値が 500,000 を超える場合、グリースは限界となり、オイルエアを推奨します。

精密クラス: いつ必要ですか?

高速アプリケーションでは、振動や不均衡を避けるために優れた動作精度が求められます。精度クラスは、ISO P6、P5、P4 (または ABEC 3、5、7) などの規格に従います。標準の 7308 ベアリングは通常 P0 (ノーマル) で、中程度の rpm までの一般的な産業用速度に適しています。高速主軸の場合は、P5 または P4 が指定されることがよくあります。

以下の表は、一般的な高速アプリケーションの精度クラスと一致しています。

高速環境で 7308 BEP ベアリングを検討しているほとんどのユーザーにとって、振動による摩耗を避けるために推奨される最小精度グレードは P5 です。

避けるべきよくある選択ミス

経験豊富なエンジニアでも、高速化のために誤った選択をすることがあります。最も頻繁に発生するエラーには次のようなものがあります。

• 接触角が 25° で十分な場合は、40° を選択します。 40°では軸方向の剛性が高くなりますが、より多くの熱が発生します。速度が重視される用途では、多くの場合、25° アンギュラ玉軸受が優れています。
• 潤滑油の制限速度を無視した場合。 高品質のベアリングに不適切なグリースを使用すると、すぐに故障します。グリースの速度係数 (n*dm) 定格を常に確認してください。
• プリロードが過剰です。 プリロードが大きすぎると、摩擦と熱が増加します。高速では、軽いプリロードがほとんど常に適切です。
• 高速回転のために密閉（シール）ベアリングを選択します。 シールは摩擦と熱を加えます。 7308 ベアリングで約 8,000 rpm を超える速度では、オイル潤滑を備えたオープン設計が必要です。
• 十分な油の流れがない状態で鋼製保持器を使用する。 スチール製保持器は、滑り摩擦を管理するためにより多くの潤滑剤を必要とします。ポリアミドまたは PEEK ケージは本質的に速度に優れています。

仕様の実際的な手順

高速回転アセンブリ用のアンギュラ玉軸受を指定する場合は、次の順序に従ってください。

必要な回転数 (rpm) とボアサイズを決定します。 7308ベアリングの場合、軸径が40mmであることを確認してください。

n*dm 値を計算します。 40万を超える場合はオイル潤滑を計画してください。

接触角を選択してください。速度優先の場合は25°、アキシアル荷重優先の場合は40°を使用してください。

ケージの材質を選択してください。一般的な高速にはポリアミド、極限条件には PEEK。

内部すきまを指定します – C3 最小。

プリロードを選択します。高速の場合は軽、中程度の速度の場合は中程度で、適度な剛性が必要です。

精度クラスを決定します。ほとんどの高速スピンドルには P5、超精密には P4 を選択します。

潤滑方法と潤滑剤の種類はメーカーの資料でご確認ください。

9,000 rpm までの汎用スピンドルに適用される 7308 BEP ベアリングの場合、合成高速グリースによるグリース潤滑、軽い予圧、および P5 精度により、バランスのとれた仕様が形成されます。

よくある質問 (FAQ)

Q1: 標準の 7308 ベアリングは高速で使用できますか?
スチールケージ、通常のクリアランス、およびグリース潤滑を備えた標準の 7308 ベアリングは、中程度の速度 (通常は 5,000 rpm 未満) に制限されます。高速で使用するには、ポリアミドケージ、C3 クリアランス、および適切な潤滑剤を備えたバージョンが必要です。

Q2: 7308 ベアリングと 7308 BEP ベアリングの違いは何ですか?
7308 ベアリングは通常、指定されていないケージとクリアランスを備えたベース設計を指します。 7308 BEP ベアリングは、特にガラス繊維強化ポリアミド ケージとの接触角が 40° であることを示しており、スチール製ケージ バージョンよりも低い遠心質量と高速性能を実現します。

Q3: 高速アンギュラ玉軸受に最適な潤滑剤はどれですか?
n*dm 500,000 未満の速度には、低粘度の基油 (PAO 32 または 46 など) を使用した合成グリースが適しています。このしきい値を超えると、非常に軽いオイル (ISO VG 10 ～ 22) を使用したオイルエア潤滑が必要になります。

Q4: 7308 ベアリングに P5 精度が必要かどうかはどうすればわかりますか?
アプリケーションが 8,000 rpm を超えて動作し、低振動が必要な場合 (CNC スピンドル、研削スピンドルなど)、P5 を指定します。同等の速度のポンプまたはファンの場合は、P0 または P6 が許容される場合があります。

Q5: 7308 AC ベアリングを 7308 BEP ベアリングと交換できますか?
アキシアル荷重の方向と大きさが適合する場合に限ります。 ACタイプの接触角は25°ですが、BEPの接触角は40°です。交換には、システムが 40° 設計の高発熱に耐えられるかどうか、および軸方向の剛性の変化が許容できるかどうかを確認する必要があります。

結論

高速用途に適切なアンギュラ玉軸受を選択するには、接触角、保持器材質、内部すきま、予圧、潤滑、精度等級のバランスが必要です。 7308 ベアリング ファミリは多用途のプラットフォームを提供し、7308 BEP ベアリングは中速の汎用スピンドルに強力なソリューションを提供します。真の高速動作を実現するには、n*dm が 500,000 を超える場合、25° の接触角、軽量ポリアミドまたは PEEK ケージ、軽い予圧、およびオイル潤滑を優先します。上記で概説した構造化されたアプローチに従うことで、エンジニアは、要求の厳しい回転速度下でも長い耐用年数と安定したパフォーマンスを達成できます。
