四点接触アンギュラ玉軸受

ホーム / ベアリング / アンギュラ玉軸受 / 四点接触アンギュラ玉軸受

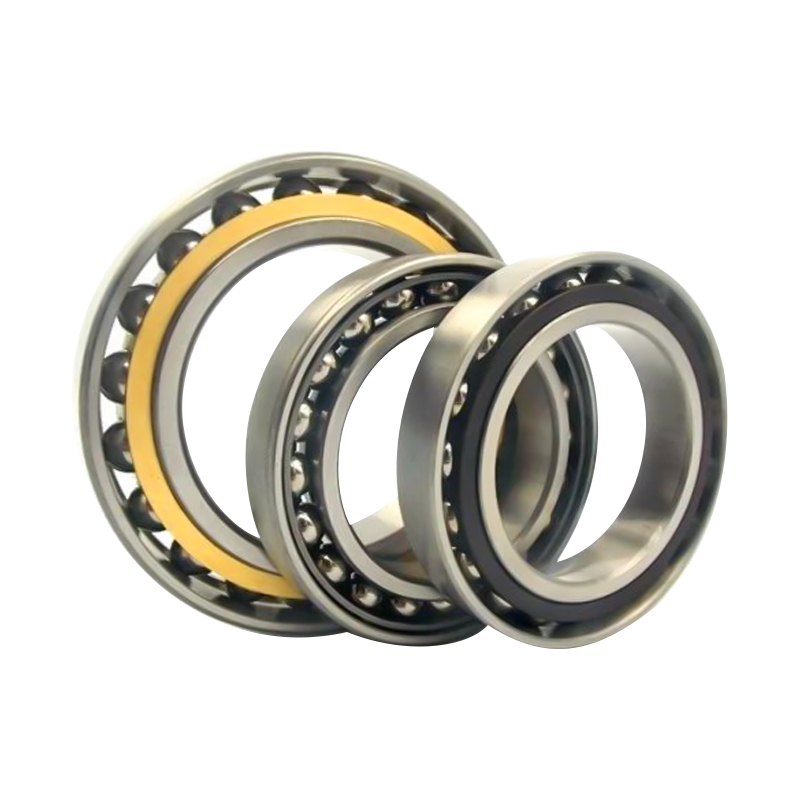

四点接触アンギュラ玉軸受

4 点接触玉軸受は、中実外輪、分割内輪、およびボールと保持器のアセンブリで構成される単列アンギュラ玉軸受です。内輪が分割されているため、多数のボールを使用できるため、高い耐荷重能力を備えています。 4 点接触ベアリングは 2 方向のアキシアル荷重を受けることができ、限られたラジアル力にも対応できます。複列ベアリングよりも軸方向のスペースが少なくて済みます。内輪半体とボールと保持器を備えた外輪は別々に取り付けることができます。

Contact Us お問い合わせ
プレV：7200 BECBP アンギュラ玉軸受 次へ：次の製品はありません
  • 説明
  • 仕様
  • お問い合わせ

パフォーマンス上の利点:
・ラジアル荷重、両方向のアキシアル荷重を負荷することができます。
・ベベルギヤと並んでギヤボックスに使用可能
・複列アンギュラ玉軸受などの類似設計に比べてコンパクトです。
・内輪と外輪を別々に取り付けることができます。
·カスタムデザインも利用可能

指定 穴径 外径 幅 基本動定格荷重 制限速度
[mm] [mm] [mm] [kN] [r/分]
PER.BB203RRR2 16.256 40 18.288 14.4
PER.BB205RRP2-A 16.03 52 17.983 21.3
QJ 1064 N2MA/C4 320 480 74 715 2000
QJ212 60 110 22 95.6 10000
QJ213MA/C2L 65 120 23 104 9500
QJ216MA/C2L 80 140 26 146 8000
QJ 222 N2MA/C4B20 110 200 38 280 5600
QJ 226 N2MA 130 230 40 310 4800
QJ 230 N2MA/C3 150 270 45 400 4000
QJ 232 N2MA/C3 160 290 48 450 3800
QJ 234 N2MA 170 310 52 455 3400
QJ308MA 40 90 23 78 14000
QJ 308 N2MA 40 90 23 78 14000
QJ309MA/C2L 45 100 25 100 12000
QJ309MA/C3 45 100 25 100 12000
QJ 309 N2MA/C2L 45 100 25 100 12000
QJ309PHAS 45 100 25 100 12000
QJ310MA 50 110 27 118 11000
QJ 316 N2MA/C2L 80 170 39 232 7000
QJ 317 N2MA 85 180 41 250 6700
QJ 319 N2MA 95 200 45 305 6000
QJ320N2MA 100 215 47 345 5600
QJ320N2MA/C2L 100 215 47 345 5600
QJ 322 N2MA/C2L 110 240 50 390 4800
QJ 322 N2MA/C3 110 240 50 390 4800
QJ 326 N2MA 130 280 58 455 4000
QJ330 N2MA/HA3L4BC3 150 320 65 530 3600
305943 40 80 18 52.7 15000
PER.BB204RRP3-A 45.225
PER.BB204RRY3-D 16.053 45.225 18.669 19.6
PER.BB205RPP13 16.129 53.086 19.43 26.2
PER.BB205RRP2 19.202 52 21.107 13.1
QJ 1017 N2MA/C4B20 85 130 22 99.5 8000
QJ1080N2MA 400 600 90 904 1500
QJ1252MA/C3 260 480 90 741 2200
QJ 203 N2MA 17 40 12 17 30000
QJ 205 N2MA/C2L 25 52 15 27 22000
QJ206MA 30 62 16 37.5 19000
QJ210MA/C2L 50 90 20 65.5 13000
QJ211MA/C3 55 100 21 85 11000
QJ 211 N2MA/C4H 55 100 21 85 11000
QJ 214 N2MA/C3 70 125 24 120 9000
QJ 214 N2MA/C4B20 70 125 24 120 9000
QJ215MA 75 130 25 125 8500
QJ216MA 80 140 26 146 8000
QJ 216 N2MA/C4B20 80 140 26 146 8000
QJ217MA 85 150 28 156 7500
QJ 218 N2MA/C3 90 160 30 186 7000
QJ305MA/C2L 25 62 17 42.5 20000
QJ306MA 30 72 19 53 17000
QJ307LA/P63 35 80 21 59.2 15000
QJ 311 N2MA/C3 55 120 29 137 10000
QJ312PHAS 60 130 31 156 9000
QJ 315 N2MA/C2L 75 160 37 216 7500
QJ 318 N2MA 90 190 43 285 6300
QJ 322 N2MA 110 240 50 390 4800
QJ 324 N2MA 120 260 55 415 4500
QJ 324 N2MA/C3 120 260 55 415 4500
QJ 328 N2MA 140 300 62 500 3800
QJ 328 N2MA/C3 140 300 62 500 3800
QJ 336 N2MA 180 380 75 680 3000
QJ 344 N2/309829 220 460 88 904 2400
305943 40 80 18 52.7 15000
PER.BB204RRP3-A 45.225
PER.BB204RRY3-D 16.053 45.225 18.669 19.6
PER.BB205RPP13 16.129 53.086 19.43 26.2
PER.BB205RRP2 19.202 52 21.107 13.1
QJ 1017 N2MA/C4B20 85 130 22 99.5 8000
QJ1080N2MA 400 600 90 904 1500
QJ1252MA/C3 260 480 90 741 2200
QJ 203 N2MA 17 40 12 17 30000
QJ 205 N2MA/C2L 25 52 15 27 22000
QJ 220 N2MA/C3 100 180 34 236 6300
QJ 222 N2MA 110 200 38 280 5600
QJ 236 N2MA 180 320 52 475 3400
QJ 236 N2MA/C3 180 320 52 475 3400
QJ303LA/P63 17 47 14 23.4 28000
QJ 304 N2MA/C2L 20 52 15 32 24000
QJ305MA/C2L 25 62 17 42.5 20000
QJ306MA 30 72 19 53 17000
QJ307LA/P63 35 80 21 59.2 15000
QJ 311 N2MA/C3 55 120 29 137 10000
QJ312PHAS 60 130 31 156 9000
QJ 315 N2MA/C2L 75 160 37 216 7500
QJ 318 N2MA 90 190 43 285 6300
QJ 322 N2MA 110 240 50 390 4800
QJ 324 N2MA 120 260 55 415 4500
QJ 324 N2MA/C3 120 260 55 415 4500
QJ 328 N2MA 140 300 62 500 3800
QJ 328 N2MA/C3 140 300 62 500 3800
QJ 336 N2MA 180 380 75 680 3000
QJ 344 N2/309829 220 460 88 904 2400
305943 40 80 18 52.7 15000
PER.BB204RRP3-A 45.225
PER.BB204RRY3-D 16.053 45.225 18.669 19.6
PER.BB205RPP13 16.129 53.086 19.43 26.2
PER.BB205RRP2 19.202 52 21.107 13.1
QJ 1017 N2MA/C4B20 85 130 22 99.5 8000
QJ1080N2MA 400 600 90 904 1500
QJ1252MA/C3 260 480 90 741 2200
QJ 203 N2MA 17 40 12 17 30000
QJ 205 N2MA/C2L 25 52 15 27 22000
QJ206MA 30 62 16 37.5 19000
QJ210MA/C2L 50 90 20 65.5 13000
QJ211MA/C3 55 100 21 85 11000
QJ 211 N2MA/C4H 55 100 21 85 11000
QJ 214 N2MA/C3 70 125 24 120 9000
QJ 214 N2MA/C4B20 70 125 24 120 9000
QJ215MA 75 130 25 125 8500
QJ216MA 80 140 26 146 8000
QJ 216 N2MA/C4B20 80 140 26 146 8000
QJ217MA 85 150 28 156 7500
QJ 218 N2MA/C3 90 160 30 186 7000
QJ 219 N2MA 95 170 32 212 6700
QJ 220 N2MA 100 180 34 236 6300
QJ 226 N2MA/C3 130 230 40 310 4800
QJ 228 N2MA 140 250 42 345 4300
QJ 230 N2MA/C4B20 150 270 45 400 4000
QJ240N2MA 200 360 58 540 3000
QJ240N2MA/C3 200 360 58 540 3000
QJ 311 N2MA/C3 55 120 29 137 10000
QJ312PHAS 60 130 31 156 9000
QJ 315 N2MA/C2L 75 160 37 216 7500
QJ 318 N2MA 90 190 43 285 6300
QJ 322 N2MA 110 240 50 390 4800
QJ 324 N2MA 120 260 55 415 4500
QJ 324 N2MA/C3 120 260 55 415 4500
QJ 328 N2MA 140 300 62 500 3800
QJ 328 N2MA/C3 140 300 62 500 3800
QJ 336 N2MA 180 380 75 680 3000
QJ 344 N2/309829 220 460 88 904 2400
PER.BB204RRP3 16.053 45.225 18.669 19.6
PER.WBB205RPP60-A 16.129 53.086 19.43 21.3
PER.WBB205RPP62 14.5 53.086 29.15 21.3
QJ1244N2MA 220 400 78 592 2600
QJ1248MA/344524 240 440 85 663 2400
QJ1256N2MA 280 500 90 728 2000
QJ1260N2MA 300 540 98 832 1900
QJ 203 N2MA/C2L 17 40 12 17 30000
QJ 206 N2MA/C2L 30 62 16 37.5 19000
QJ207MA/C2LS1 35 72 17 46.2 17000
QJ 207 N2MA/C2L 35 72 17 49 17000
QJ208MA 40 80 18 56 15000
QJ208MA/C2L 40 80 18 56 15000
QJ210MA/C3 50 90 20 65.5 13000
QJ 211 MA 55 100 21 85 11000
QJ212 MA 60 110 22 96.5 10000
QJ212 MA/C2L 60 110 22 96.5 10000
QJ212 MA/C3 60 110 22 96.5 10000
QJ212 N2MA/C4B20 60 110 22 96.5 10000
QJ213MA/C3 65 120 23 110 9500
QJ 213 N2MA/C4 65 120 23 110 9500
QJ214MA/C3 70 125 24 120 9000
QJ215MA/C2L 75 130 25 125 8500
QJ 216 N2MA 80 140 26 146 8000
QJ 218 N2MA 90 160 30 186 7000
QJ 218 N2MA/C4B20 90 160 30 186 7000
QJ 219 N2MA/C4B20 95 170 32 212 6700
QJ 222 N2MA/C3 110 200 38 280 5600
QJ 224 N2MA/C4B20 120 215 40 300 5000
QJ 226 N2MA/C4B20 130 230 40 310 4800
QJ 228 N2MA/C3 140 250 42 345 4300
QJ 228 N2MA/C4B20 140 250 42 345 4300
QJ 232 N2MA 160 290 48 450 3800
QJ 238 N2MA 190 340 55 510 3200
QJ306LA/P63 30 72 19 49.4 17000
QJ307MA 35 80 21 64 15000
QJ308MA/C3 40 90 23 78 14000
QJ 308 N2MA/C2L 40 90 23 78 14000
QJ310MA/C2L 50 110 27 118 11000
QJ312MA 60 130 31 156 9000
QJ313MA 65 140 33 176 8500
QJ314MA 70 150 35 200 8000
QJ 314 N2MA/C3 70 150 35 200 8000
QJ 315 N2MA 75 160 37 216 7500
QJ 316 N2MA 80 170 39 232 7000
QJ 318 N2MA/C4B20 90 190 43 285 6300
QJ 319 N2PHAS 95 200 45 305 6000
QJ 330 N2MA/C3 150 320 65 530 3600
QJ 332 N2MA/L4BC3 160 340 68 570 3400
QJ 334 N2MA 170 360 72 655 3200
QJ 336 N2MA/C3 180 380 75 680 3000
