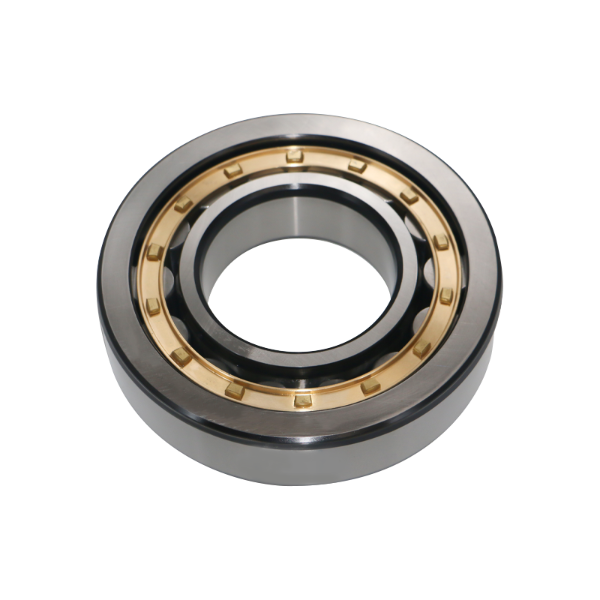

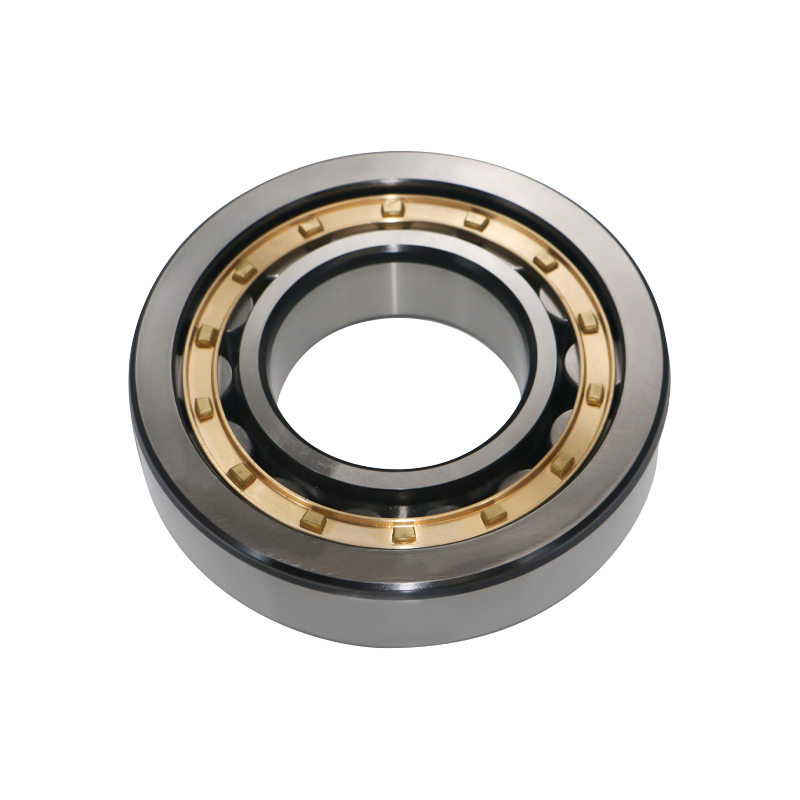

NU 309 円筒ころ軸受がモーターとギアボックスの設計に優れているのはなぜですか?

重要なポイント: NU309 ベアリングはフローティング ベアリングとして優れています

シャフトの熱膨張が重大な懸念事項となるモーターおよびギアボックスの設計の場合、 NU 309 ベアリング 最も信頼性の高いソリューションを提供します。フランジのない内輪という独自の設計により、有害な内部負荷を引き起こすことなくシャフトが両軸方向に自由に伸縮できます。この機能により、NU 309 円筒ころ軸受は、高速、高出力駆動システムのフローティング/非位置決め位置に最適な選択肢となり、軸方向の熱応力による軸受の早期故障を直接防止します。

エンジニアが NU 309 ベアリングを選択する理由は、その高いラジアル荷重容量だけではなく、この特定の不可欠な機能のためです。これは基本的な機械的問題を解決し、産業用ギアボックスから大型電気モーターに至るまでの用途で動作の安定性と長い耐用年数を保証します。

設計の構造: なぜ内輪にフランジがないのですか?

NU 形式のベアリングの特徴は、内輪に一体型フランジがまったくないことです。両方のフランジは外輪上にあり、ローラーとケージのアセンブリをガイドします。この意図的な設計により、エンジニアリング上の 2 つの重要な利点がもたらされます。

1. 無制限の軸方向の動き
シャフトは内輪とともにベアリング内で軸方向にスライドできます。これにより、ベアリングに過負荷をかける有害な軸方向の力を発生させることなく、始動および停止サイクル中にモーターやギアボックスでよく発生するシャフトの熱膨張または熱収縮に対応できます。

2. 純粋なラジアル荷重サポート
純粋なフローティングベアリングとして、NU 309 円筒ころベアリングは、重いラジアル荷重のみをサポートするように設計されています。意図的にアキシアル荷重を想定していません。この明確な荷重経路の定義により、エンジニアはシャフトの他端にある専用の位置決めベアリング (深溝玉軸受や NUP 設計ベアリングなど) にアキシアル荷重管理を割り当てることができ、システム全体の設計を最適化できます。

実際には、これは、NU 309 ベアリングを指定するとき、直線的なシャフトの成長に対応しながらラジアル方向の力に対処するという、明確に定義された 1 つの目的を持つコンポーネントを選択することを意味します。

パフォーマンス指標: 定格荷重と速度機能

NU 309 ベアリングの寸法は、内径 45mm (d) x 外径 100mm (D) x 幅 25mm (B) で標準化されています。このコンパクトなエンベロープ内で、ベアリングはローラーと軌道の間の線接触により、大きなラジアル荷重容量を実現します。標準的な NU 309 ECP ベアリング設計の主要な性能指標は次のとおりです。

• 基本動定格荷重(C): ～100.8kN
• 基本静定格荷重（C0）： ~90 kN
• グリース/オイル潤滑の制限速度: ~6,000 - 7,500 r/min (ECJ、ECP、ECM などの設計接尾語と潤滑方法によって異なります)

これらの値は、NU 309 ベアリング定格荷重がそのサイズに対して非常に高く、産業用ギアボックスの高速シャフトやメインドライブモーターなどの重いラジアル荷重がかかる用途に適していることを裏付けています。

重要な比較: NU 309 対 NJ 309 対 NUP 309

単列円筒軸受タイプ間の微妙な設計の違いを理解することは、正しく適用するために不可欠です。以下の表を使用して区別してください。 NU 309 最も近いバリアントから:

NU 309 と NJ 309 の解析を実行する場合、重要な決定要素は、アプリケーションが軸方向のシャフトの動きに対応するベアリングを必要とするか (NU を選択)、またはある程度の軸方向荷重にも対応する必要があるか (NJ を選択) です。 NU 309 ベアリング交換または SKF NU 309 同等品の検索では、多くの場合、これらの機能仕様に焦点が当てられます。

アプリケーションエンジニアリング: 実用的な使用例

ギアボックス用途の NU 309 は、特に高速入力シャフトで非常に一般的です。ここで、シャフトは高速回転により急速に加熱され、大幅な熱膨張を引き起こします。 NU 309 はフリーサイドまたはフローティングベアリングとして機能し、過熱や焼き付きを引き起こす可能性のある軸方向の予圧を引き起こすことなくこの拡張を可能にします。同様に、フローティング ベアリング電動モーター構成は、特定のフレーム サイズを超えるモーターの標準的な手法であり、ドライブ側ベアリングと非ドライブ側ベアリングを熱誘発故障から保護します。

もう 1 つの実用的な例は、コンプレッサー アプリケーション用の NU 309 です。回転スクリューまたは遠心圧縮機では、機械が動作温度に達するとローター シャフトが大幅に膨張します。ローターの非スラスト側の NU 309 は必要な軸方向の自由度を提供し、最適な効率を得るためにローター間の重要な内部クリアランスが確実に維持されます。

選択ガイド: サフィックスと内部すきま

NU 309 ベアリングを指定する場合、接尾辞コードは性能に影響を与える重要な設計の詳細を定義します。たとえば:

• ECP: ガラス繊維強化 PA66 ケージ、ローラー中心。優れた強度と高速性を実現します。
• ECM: 機械加工された真鍮製保持器、ローラーガイド付き。高温や厳しい条件に適しています。
• ECJ: プレス鋼製ケージ、ローラーガイド付き。堅牢でコスト効率の高いオプション。

適切な NU 309 ベアリング クリアランスを選択することも同様に重要です。内輪と外輪の間に高い温度勾配がある用途では、多くの場合、C3 (通常より大きい) ラジアル内部すきまが必要になります。 NU 309 ECP/C3 ベアリングを指定すると、厳しい熱条件下でもベアリングがマイナスすきまに陥らないことが保証され、寿命が大幅に低下します。

従来の機器を使用するエンジニアにとって、NU 309 ベアリングと同等の、または正確な NU 309 ベアリングの交換オプションを知ることは非常に重要です。直接的かつ信頼性の高い代替品を確保するために、寸法、定格荷重、設計記号 (ECP、ECM など)、および内部クリアランス グレード (C3 など) を常に一致させてください。 NU 309 ベアリングの動作温度範囲と潤滑要件を正しく理解することも、計算された L10 寿命を達成するために重要です。
