高精度用途向けクロス円すいころ軸受: 完全購入ガイド

現代工学におけるクロス円すいころ軸受の理解

クロス円すいころ軸受は機械工学の大幅な進歩を表し、要求の厳しい産業用途に前例のない精度と耐荷重能力を提供します。これらの洗練されたコンポーネントは、クロスローラーベアリングとテーパー設計の両方の利点を組み合わせて、最新の機械の複雑な要件に対処するソリューションを作成します。

根本的な魅力は、円すいころ軸受優れた回転精度を維持しながら、ラジアル荷重とアキシアル荷重の組み合わせを同時にサポートできる能力にあります。これらの原理を交差構成と統合すると、精密な回転用途に不可欠な厳しい公差を維持しながら、極端な負荷条件に対応できるベアリングシステムが得られます。

半導体製造から航空宇宙部品の組み立てに至るまで、製品の品質と機器の信頼性を確保するために、これらのベアリングへの依存度が高まっています。クロス円すいころ軸受の高精度仕様により、微細な位置ずれでも作業効率や製品品質を損なう可能性がある用途には不可欠です。

設計アーキテクチャと動作原理

コア構造コンポーネント

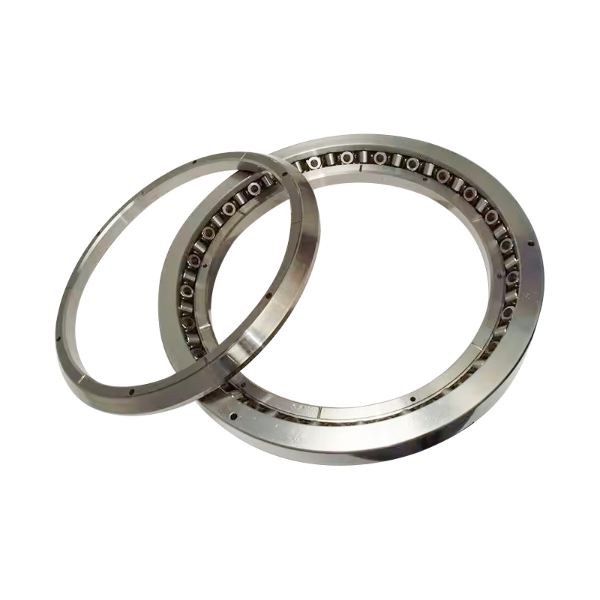

クロス円すいころ軸受は、外輪軌道、内軌道、円すいころ、保持器アセンブリという 4 つの主要な要素が調和して動作することで構成されています。各コンポーネントは、最適な荷重分散と最小限の摩擦を確保するために、細心の注意を払って設計されています。

外側軌道面は、ローラーのテーパー角度に一致する正確な角度の表面を備えており、用途の要件に応じて通常は 10 ～ 25 度の範囲になります。この形状により、ベアリングは回転軸に近づく荷重を受け入れることができ、従来の円筒ローラー設計とは異なります。

内側のレースウェイの形状は外側のレースの形状を反映していますが、多くの場合、統一されたハウジング構造に組み込まれています。この設計により、位置合わせが必要な個別のコンポーネントの数が減り、システムの信頼性が向上すると同時に設置が簡素化されます。

ローラーの形状と荷重分散

円すいころ自体は、ベアリング設計における重要な革新を表しています。荷重を長さ全体に均一に分散する円筒ころとは異なり、円すいころは制御された方法で荷重を集中させ、接触応力効率を最大化します。

個々のローラーのテーパー角度は通常 10 ～ 25 度の範囲で、動作中に予想される特定の荷重プロファイルに基づいて慎重に選択されます。テーパ角度が浅いほどラジアル荷重の耐力が向上し、角度が急になるとアキシアル荷重の耐荷重能力が向上します。

テーパー角	ラジアル耐荷重	アキシアル耐荷重	代表的な用途
10度	非常に高い	中等度	垂直スピンドルサポート
15度	高	高	バランスの取れた荷重サポート
20度	中等度	非常に高い	スラスト支配荷重

交差構成の利点

クロステーパ構成では、円すいころ軸が共通点で交差するように複数の軌道輪が配置されます。この幾何学的配置により、従来の積層軸受設計に比べていくつかの重要な利点がもたらされます。

コンパクトなフォームファクターにより、積層配置と比較して全体のアセンブリ設置面積が最大 40% 削減されます。
単一の予圧ポイントにより調整手順が簡素化され、再現性が向上します
分散された荷重経路により、個々のコンポーネントへの応力集中が軽減されます。
強化されたモーメント荷重処理能力により、片持ち構造のサポートが可能になります

XRT060-NT ベアリング: 仕様と性能特性

寸法仕様

の XRT060-NTベアリングクロステーパーベアリングカテゴリで広く採用されている標準であり、サイズ効率と負荷容量のバランスの取れた組み合わせを提供します。適切な選択と精密システムへの統合には、その寸法パラメータを理解することが不可欠です。

定格荷重の分類

の dynamic load rating of 42,500 Newtons indicates the maximum bearing load that permits a theoretical operational life of 1 million revolutions. This metric proves particularly relevant when predicting bearing longevity under typical operating conditions.

の static load rating of 67,000 Newtons establishes the load threshold beyond which permanent deformation of bearing components becomes probable. This rating becomes critical during startup sequences, sudden load changes, or emergency braking events where dynamic conditions are not present.

精密級の性能

の XRT060-NT bearing is available in multiple precision classifications, with P4 and P2 grades representing the most common industrial selections. P4 precision provides excellent performance for standard industrial applications, while P2 grade delivers the enhanced accuracy required for grinding operations, medical device manufacturing, and semiconductor processing equipment.

精密グレードの選択は、回転精度と許容振れ公差に直接影響します。 P4 グレードは通常、ラジアル振れを 0.005 ミリメートル以内に維持しますが、P2 グレードではこの公差が約 0.002 ミリメートルに減少します。

産業用アプリケーションとパフォーマンスの要求

CNC工作機械テーブルと回転ステージ

コンピュータ数値制御された工作機械環境では、クロス円すいころ軸受このシステムにより、ステージの高精度位置決めが可能になり、高品質の製造に不可欠な位置再現性を実現できます。 CNC テーブルの用途では、垂直方向の重量配分、水平方向の切削抵抗、スピンドルの不均衡による回転モーメントなど、ベアリングに複雑な多方向の負荷がかかります。

の crossed tapered configuration proves ideal for these applications because it accepts simultaneous radial and axial loads from a single compact unit. This capability eliminates the need for stacked bearing arrangements that would consume additional vertical space or compromise structural rigidity.

産業用ロボット旋回ジョイント

産業用ロボットのアプリケーションは、現代の製造において最も要求の厳しいベアリングの使用例の 1 つです。ロボット旋回ベアリングは、数百万回の動作サイクルを通じて正確な角度位置精度を維持しながら、エンドエフェクターアセンブリ、ツールチェンジャー、ワークピースの合計重量をサポートする必要があります。

一般的な産業用ロボットの旋回用途では、多軸動作中に同時に加えられる 30,000 ニュートンに達するアキシアル荷重と合わせて 50,000 ニュートンを超えるラジアル荷重がベアリングにかかることがあります。クロステーパー設計は、従来の代替品よりもこれらの複雑な荷重パターンを効果的に処理し、その結果、ベアリングの寿命が延長され、位置の再現性が向上します。

医用画像診断装置

コンピューター断層撮影スキャナーや磁気共鳴画像装置などの医用画像システムでは、ガントリー回転機構に精密ベアリングが採用されています。これらの用途では、並外れた回転の滑らかさ、最小限の振れ変動、メンテナンスなしで長期間の動作間隔にわたる信頼性の高いパフォーマンスが求められます。

の stability characteristics of crossed tapered roller bearings prove essential for imaging quality, as any bearing deflection translates directly into image artifacts that compromise diagnostic accuracy. Hospitals and medical facilities depend on reliable bearing performance to minimize equipment downtime and maintain service schedules.

半導体と精密製造

ウェーハ処理装置、リソグラフィー装置、および精密計測機器は、その卓越したモーメント負荷容量と回転精度のために、クロス円すいころ軸受を利用しています。これらのアプリケーションは、温度の安定性が重要であり、従来の潤滑方法が不十分であることが判明している制御された環境チャンバーで動作することがよくあります。

の precision grade specifications of crossed tapered bearings ensure that equipment can maintain sub-micron positioning accuracy throughout extended production runs, directly impacting manufacturing yield and product quality metrics.

交差円すいころ軸受と交差円筒ころ軸受

の distinction between crossed tapered and crossed cylindrical roller bearing designs significantly influences bearing selection decisions. Both configurations offer crossed arrangement advantages, but their load distribution characteristics differ substantially.

パフォーマンス面	クロステーパード	交差円筒形
アキシアル耐荷重	素晴らしい	限定
モーメント荷重処理	優れた	良い
ラジアル耐荷重	高	非常に高い
動作温度範囲	-40～120℃	-40～100℃
プリロード調整の複雑さ	中等度	シンプル
ユニットあたりのコスト	中等度	下位

ロードパス解析

円筒形ローラーの設計は、ローラー全長にわたって荷重を集中させ、力を均一に分散する線接触を作り出します。この形状により、単位サイズあたりのラジアル剛性が最大化され、純粋にラジアル荷重のみが支配的な用途に円筒形状が理想的になります。

テーパーローラー構成は、ローラーの端に荷重を集中させる点接触パターンを確立し、この荷重をテーパー形状を通してベアリングの中心に向かって分散させます。この配置により、ラジアル荷重容量の一部が犠牲になり、優れたアキシアル荷重およびモーメント荷重処理特性が得られます。

選択基準

アプリケーションに重要な軸方向コンポーネント、片持ち荷重、または複雑な多方向荷重パターンが含まれる場合、エンジニアはクロステーパー構成を選択する必要があります。ラジアル荷重が支配的でアキシアル成分が最小限に抑えられる場合、交差円筒設計がより経済的であることがわかります。

プリロード調整とシステムチューニング

プリロード機能を理解する

予圧は、動作負荷の前にベアリングコンポーネントに加えられる慎重に制御された圧縮力を表します。この技術により内部クリアランスが排除され、予測可能な荷重分散が確立され、剛性が向上し、騒音が低減され、回転の滑らかさが向上します。

クロス円すいころ軸受システムでは、予圧調整は、ラジアル剛性、軸振れ、熱安定性、騒音発生など、いくつかの重要な性能パラメータに直接影響します。最適な予圧を達成するには、競合する目標のバランスを取る必要があります。つまり、精度と剛性を確保するのに十分な予圧が必要ですが、過剰な内部応力によってベアリングの寿命が損なわれるほどではないということです。

プリロード調整方法

スプリングプリロードは機械的なスプリング要素を通じて一定の力を加え、時間の経過によるベアリングの磨耗を自動的に補償します。
ウェイトのプリロードは垂直方向のアプリケーションで重力を利用し、シンプルですが調整機能が制限されています。
シム調整により、調整されたスペーサー要素を通じて正確な力を加えることが可能になりますが、変更には分解が必要です
油圧プリロードにより動的調整機能が提供され、動作中のリアルタイムの力の変更が可能になります。

プリロードの大きさの選択

の XRT060-NT bearing specification suggests preload ranges between 500 and 2000 Newtons, depending on application requirements. Conservative applications requiring minimal noise might employ 500 Newton preload, while high-precision machine tool applications might utilize 1500 to 2000 Newton forces.

過剰な予圧は、応力誘発材料疲労によりベアリングの摩耗を加速させます。業界の経験によれば、動定格荷重の 50% を超える予圧値は、騒音の低減や剛性の向上によってベアリングの寿命短縮が正当化される用途にのみ適用されるべきであることが示唆されています。

選択方法と仕様プロセス

ステップ 1: 負荷の分析と特性評価

の bearing selection process begins with comprehensive analysis of application loading conditions. Engineers must quantify radial forces, axial forces, moment loads, and dynamic variations across the complete operational envelope.

負荷分析では、ピーク負荷、平均負荷、および周期的な負荷パターンに対処する必要があります。工作機械アプリケーションでは、急減速シーケンス中に時折ピーク力が 45,000 ニュートンに達するとともに、20,000 ニュートンの継続的なラジアル荷重がかかることがあります。

ステップ 2: 精度等級の決定

精度グレードの選択は、アプリケーションによって確立された回転精度要件によって異なります。研削スピンドル、医療画像機器、半導体製造ツールは P2 グレードの性能を要求しますが、標準的な産業機械は多くの場合 P4 分類で適切に動作します。

精度の高いグレードは価格が高くなりますが、繊細な用途で製品の品質や機器の性能を維持するために不可欠な優れた精度を実現します。

ステップ 3: プリロード戦略の選択

予圧戦略の選択には、騒音の低減、剛性の向上、ベアリングの寿命を考慮したバランスをとる必要があります。スムーズな動作と位置精度を優先するアプリケーションでは、通常、ベアリングの寿命を通じて一定の力を維持するスプリングプリロード戦略が採用されています。

ステップ 4: 材料と温度の互換性

標準的な軸受材料は、摂氏マイナス 40 度から 100 度の範囲の一般的な工業用温度で適切に機能します。拡張された温度範囲や腐食環境を必要とする用途では、セラミックやステンレス鋼コンポーネントなどの特殊材料の選択が必要になる場合があります。

ステップ 5: 費用対効果の分析

最終的なベアリングの選択には、予想されるサービス間隔、メンテナンス要件、リスク軽減価値とベアリングの費用を比較する費用対効果の分析が必要です。装置の総コストの 5% に相当するベアリングでも、高価値の生産業務に影響を与えるダウンタイムが排除されるのであれば、プレミアム仕様が正当化される可能性があります。

インストールのベストプラクティスとメンテナンスプロトコル

ベアリングの取り付け準備

ベアリングの取り付けを成功させるには、綿密な表面処理から始まります。取り付け面はすべての汚染物質を除去するために洗浄する必要があり、ベアリングコンポーネントは取り付ける前に配送時の損傷や欠陥がないか検査する必要があります。

糸くずの出ない素材を使用して取り付け面を清掃し、ベアリングの位置に影響を与える可能性のある粒子を除去します。
ベアリングが適切に固定されていることを確認するために、取り付け面の平面度と表面仕上げの仕様を確認してください。
ベアリング軌道と転動体に目に見える損傷や欠陥がないか検査します。
結露や腐食を防ぐため、ベアリングは温度管理された環境で保管してください。

プリロードの実装

ベアリングの位置を決めたら、校正済みの機器を使用して予圧の適用を慎重に行う必要があります。スプリングプリロードシステムは、動作前の荷重測定テストを通じて、指定された力を提供することを検証する必要があります。

シムベースのプリロード調整では、目標のプリロード値を達成するためにシムスタックの厚さを慎重に計算する必要があります。各ベアリングのサイズと構成には固有の間隔要件があり、個別に計算する必要があります。

初期操作とバニシング

新しいベアリングの取り付けでは、完全な動作レベルに達する前に負荷が徐々に増加する段階的なバニシング期間の恩恵を受けます。このアプローチにより、軸受コンポーネントが最適な位置に落ち着くことができ、初期摩耗が転動体全体に均等に分散されます。

バニシング期間は、塗布の厳しさに応じて通常 8 ～ 24 時間延長されます。バニシング中、オペレータは全負荷運転を開始する前に、ベアリングの温度、騒音、振動の兆候を監視して、潜在的な取り付けの問題を特定する必要があります。

継続的なメンテナンスとモニタリング

定期的に状態を監視することでベアリングの耐用年数を延ばし、致命的な故障を防ぎます。振動分析、温度傾向、音響モニタリングにより、ベアリングの劣化を早期に警告します。

通常動作中にベースラインの振動シグネチャを確立し、劣化パターンの検出を可能にします
赤外線サーモグラフィーを使用してベアリング温度を監視し、摩擦の増加や潤滑不良を検出します
計画された間隔で定期的に軸受の分解検査を実行し、軌道の状態と転動体の摩耗を評価します
プリロード調整、注油間隔、ベアリング交換などのメンテナンス記録を追跡します。

よくある質問

Q1: クロス円すいころ軸受と従来のアンギュラ接触軸受の違いは何ですか?

クロステーパーベアリングは、交差角度で配置された複数のテーパーローラーセットを利用して、あらゆるラジアル方向または軸方向からの大きな荷重を受け入れることができる統合ベアリングアセンブリを作成します。従来のアンギュラコンタクトベアリングは通常、ボール転動体を使用しており、限られた角度範囲内でのみ荷重を受け入れることができます。クロステーパー設計により、荷重がより均等に分散され、よりコンパクトなフォームファクターで優れたモーメント荷重容量が提供されます。

Q2: ベアリングの予圧は装置の騒音や振動特性にどのような影響を与えますか?

予圧が不十分であると、ベアリングの内部クリアランスが生じ、荷重変化中に転動体の位置が移動し、独特のクリック音やノイズの発生パターンが発生します。最適な予圧により、制御された転がり要素の接触を維持しながらこのクリアランスが排除され、スムーズで静かな動作が実現します。ただし、過剰な予圧は摩擦による熱を発生させ、ベアリングの摩耗を促進し、最終的には材料の疲労が進行するにつれて騒音の増加を引き起こします。

Q3: クロス円すいころ軸受を適切に取り付け、維持した場合、どのくらいの軸受耐用年数が予想されますか?

ベアリングの耐用年数は、適用荷重、予圧の大きさ、動作温度、潤滑の品質に大きく依存します。適切なメンテナンスを行った中程度の負荷条件下では、クロステーパーベアリングは通常 50,000 ～ 200,000 の動作時間を達成します。負荷の高いアプリケーションではこの間隔が 10,000 ～ 50,000 時間に短縮される可能性がありますが、負荷が軽いアプリケーションを注意深く管理すると、耐用年数が 300,000 時間を超えて延長される可能性があります。

Q4: クロス円すいころ軸受は、特別な考慮をせずに垂直方向で動作できますか?

垂直方向の用途では、重力によりベアリングコンポーネントに継続的に負荷がかかるため、予圧戦略を変更する必要があります。重量の予荷重は現実的ではなくなり、設計者は通常、重力の影響に関係なく一定の力を維持するバネの予荷重システムを採用します。垂直用途では、温度変化時のベアリングの過剰な予圧を防ぐために、熱膨張も慎重に考慮する必要があります。

Q5: 予圧調整を誤ると軸受の性能はどうなりますか?

予圧が不十分な場合、内部すきまが過大になり、異音の発生、振れの増大、剛性の低下を引き起こします。過剰な予圧は転動体の疲労を加速し、わずか数時間の運転で軌道面の剥離を引き起こす可能性があります。設置手順は常にメーカーの仕様に正確に従う必要があり、機器の動作前に検証測定で予荷重の大きさを確認する必要があります。

Q6: クロス円すいころ軸受は、長期間の温度での動作が必要な用途に適していますか?

標準のクロステーパーベアリングは、潤滑剤の特性に応じて摂氏マイナス 40 度から 120 度まで確実に機能します。拡張温度での用途には特殊な材料と潤滑剤が必要です。高温ベアリングには、150 ～ 200 度の動作に耐えられる合成潤滑剤と組み合わせたセラミック転動体が使用される場合があります。低温用途には、極寒の条件下でも流動性を維持する特殊なグリースが必要です。

Q7: 致命的な故障が発生する前にベアリングの劣化を特定できる検査技術は何ですか?

軸受状態の監視では、転がり要素の表面欠陥を検出するための振動解析、摩擦の増加を特定するための温度監視、初期亀裂を検出するためのアコースティック・エミッション・センシング、摩耗粒子の発生を特定するための潤滑システムのオイル分析など、複数の補完的な技術を採用しています。通常の動作中にベースラインシグネチャを確立すると、ベアリングの故障が差し迫ってしまう前に、微妙な劣化パターンを検出できます。

Q8: 環境汚染物質はクロステーパーベアリングの性能と耐用年数にどのような影響を与えますか?

ベアリングアセンブリに侵入した汚染粒子は、軌道面の摩耗を促進する研磨剤として作用し、ベアリングの耐用年数を大幅に短縮します。実験室でのテストでは、粒子による汚染によりベアリングの寿命が 50% 以上短縮される可能性があることが実証されています。ベアリングの性能を維持するには、適切なシール、清潔な設置環境、ほこり、湿気、その他の汚染物質の侵入を防ぐための定期的なメンテナンスが不可欠です。

Q9: クロス円すいころ軸受の用途に最も効果的な潤滑戦略は何ですか?

潤滑方法の選択は、動作速度、温度、環境上の制約によって異なります。グリース潤滑は簡単でメンテナンスも最小限で済み、中速の用途に適しています。オイル潤滑により高速動作時の優れた放熱が可能になり、濾過システムによる汚染管理が容易になります。一部のアプリケーションでは、オイル供給効率と最小限の流体消費量を組み合わせたオイルエア潤滑を採用しています。

Q10: クロス円すいころ軸受は修理できますか、それとも故障した場合は交換する必要がありますか?

ベアリングコンポーネントに剥離、亀裂、または重大な摩耗が発生すると、修理は現実的でも経済的でもありません。転動体のベアリングは密閉システムとして設計されており、内部コンポーネントの交換には法外な費用がかかります。業界の標準的な慣例では、故障が検出されたらベアリングを完全に交換します。予防保守と状態監視は、ベアリングの信頼性を管理し、予期しない機器のダウンタイムを回避するための最も費用対効果の高いアプローチです。
