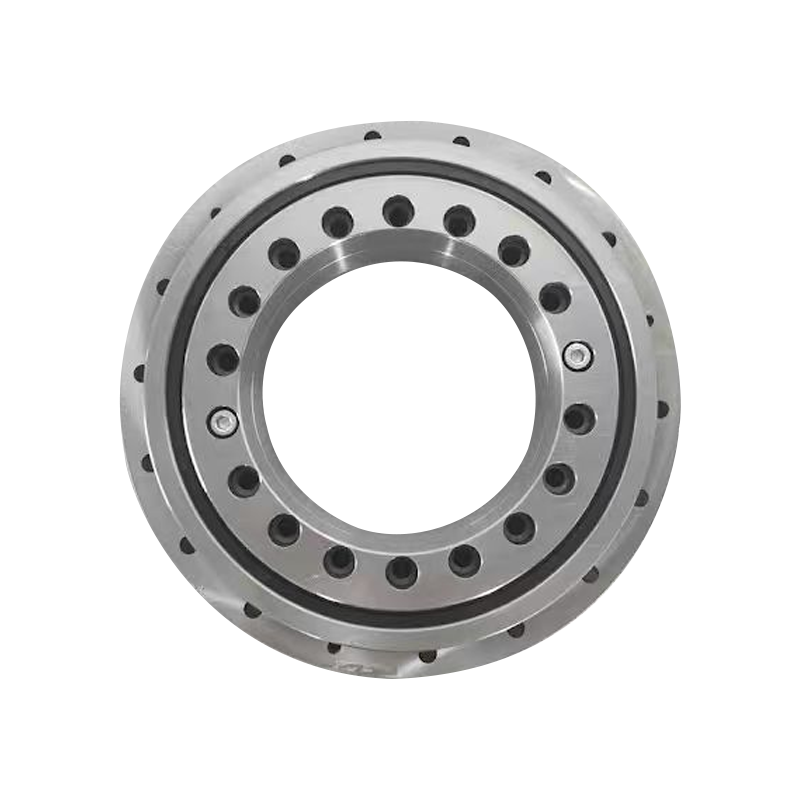

ZKLDF スラストアンギュラ玉シリーズ

ZKLDF 双方向スラストアンギュラ玉軸受シリーズは、高精度、低摩擦、高速、高いアキシアル荷重およびラジアル荷重容量、および高い傾斜剛性を備えています。これは、高速回転テーブル、フライス加工、研削、ホーニングヘッド、精密測定および試験装置など、複合負荷を伴う用途に特に適しています。

お問い合わせ

プレV：クロス円筒ころ軸受次へ：次の製品はありません

説明
仕様
お問い合わせ

ベアリングの利点:
ZKLDF 双方向スラストアンギュラ玉軸受シリーズは、高精度、低摩擦、高速、高アキシアルおよびラジアル荷重容量、および高い傾斜剛性を備えています。高速回転テーブル、フライス加工、研削、ホーニングヘッド、精密測定および検査装置など、複合負荷を伴うアプリケーションに最適です。

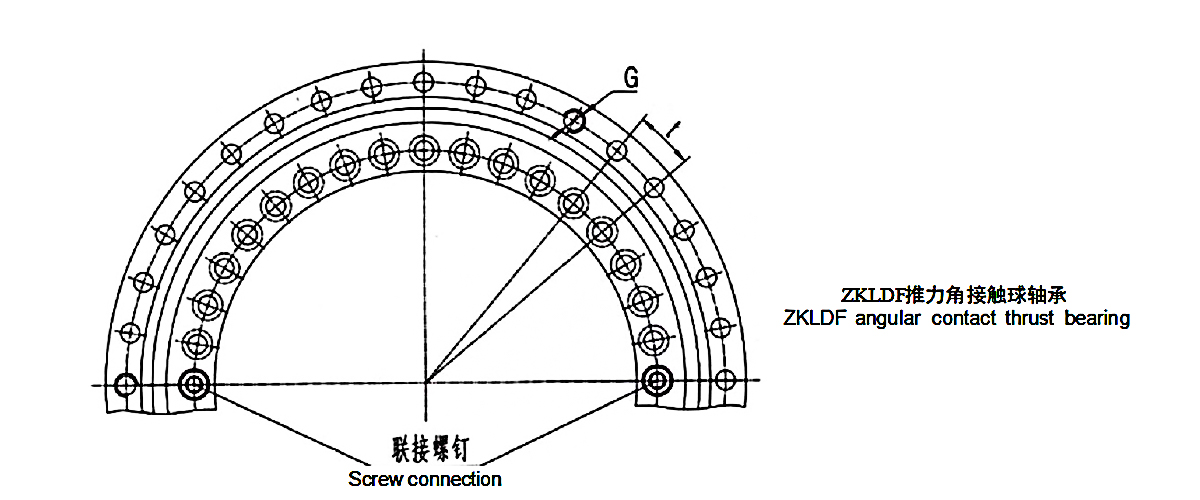

ネジ接続数量	接続するネジ穴		ピッチ t	締め付けトルクネジの	基本定格荷重		制限速度	軸受の摩擦トルク	重量	ベアリングの種類




					軸方向
					ダイナミック	静的
				マ	Ca	コア	グリース潤滑
				マ	Ca	コア	グリース潤滑
	G	数量	数量 Xt	Nm	KN		r/min	Nm	≈キログラム
2	M5	3	18×20°	8.5	67	251	2800	1.6	4.5	ZKLDF100
2	M8	3	24×15°	14	72	315	2400	2	6	ZKLDF120
2	M8	3	36×10°	14	76	365	2000	3	7.5	ZKLDF150
2	M8	3	48×7.5°	14	85	440	1700	3	8	ZKLDF180
2	M8	3	48×7.5°	14	112	550	1600	4.5	11	ZKLDF200
2	M12	3	36×10°	34	155	920	1200	7.5	22	ZKLDF260
2	M12	3	36×10°	34	165	1110	1000	11	28	ZKLDF325
2	M12	3	48×7.5°	34	214	1470	800	16	39	ZKLDF395
2	M12	3	48×7.5°	34	255	1860	700	21	50	ZKLDF460
3	M12	6	48×7.5°	68	282	2150	500	40	82	ZKLDF580
3	M12	6	48×7.5°	116	388	2350	440	63	168	ZKLDF650

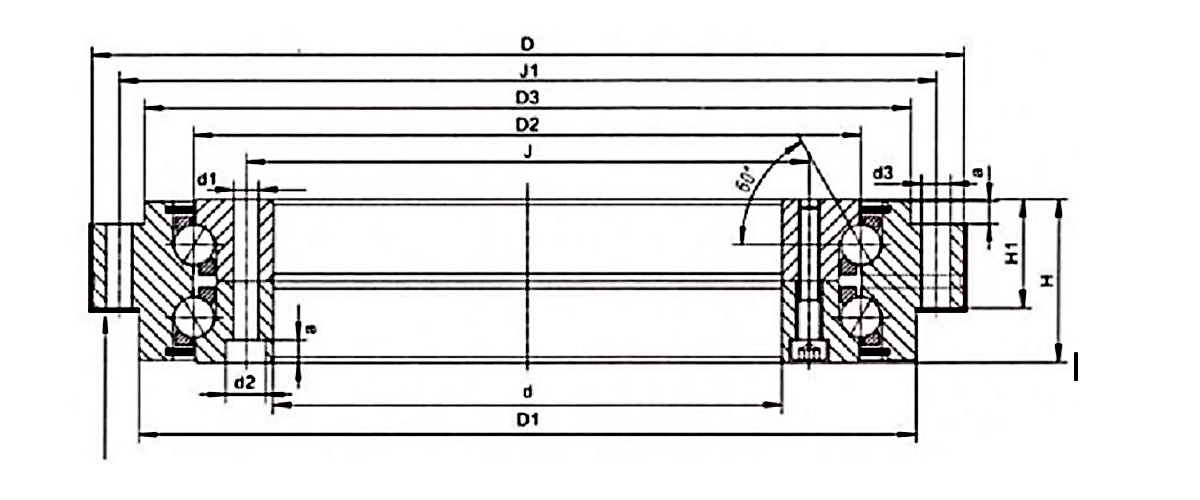

ベアリングの種類	外形寸法										固定用の穴



	d	D	H	H1	D1	D2	D3	J	J1	a	内輪			外輪
	単位：mm										d1	d2		d3
											d1	d2		d3
											mm			mm
ZKLDF100	100	185	38	25	160	136	158	112	170	5.4	5.6	10	16	5.6	15
ZKLDF120	120	210	40	26	184	159	181	135	195	6.2	7	11	22	7	21
ZKLDF150	150	240	40	26	214	188	211	165	225	6.2	7	11	34	7	33
ZKLDF180	180	280	43	29	244	221	241	194	260	6.2	7	11	46	7	45
ZKLDF200	200	300	45	30	274	243	271	215	285	6.2	7	11	46	7	45
ZKLDF260	260	385	55	36.5	345	313	348	280	365	8.2	9.3	15	34	9.3	33
ZKLDF325	325	450	60	40	415	380	413	342	430	8.2	9.3	15	34	9.3	33
ZKLDF395	395	525	65	42.5	486	450	488	415	505	8.2	9.3	15	46	9.3	45
ZKLDF460	460	600	70	46	560	520	563	482	580	8.2	9.3	15	46	9.3	45
ZKLDF580	580	750	90	60	702	656	700	610	720	11	11.4	18	45	11.4	42
ZKLDF650	650	870	122	78	800	739	802	680	830	13	14	20	45	14	42
