Tapped Base Pillow Block Bearings

回転防止装置を備えた鋳鉄製ハウジングと止めねじインサート玉軸受で構成されるタップベースピローブロック軸受ユニットです。クロム スチール インサート ベアリングは、スリンガー シール設計を特徴とし、自動調心性があり、ボール ベアリングの内輪に配置されてシャフトに締め付けて取り付ける特別に設計された 2 本の止めねじが装備されています。タップ付きベースピローブロックベアリングは、農業、自動車、建設、ポンプ、製造装置、スポーツおよび消費財、コンベヤおよびファンアセンブリ、農業機械、HVAC、飼料工場、その他の産業機器を含むさまざまな用途に使用されています。

Contact Us お問い合わせ
プレV：ピローブロック軸受 次へ：4ボルトフランジベアリング
  • 仕様
  • お問い合わせ

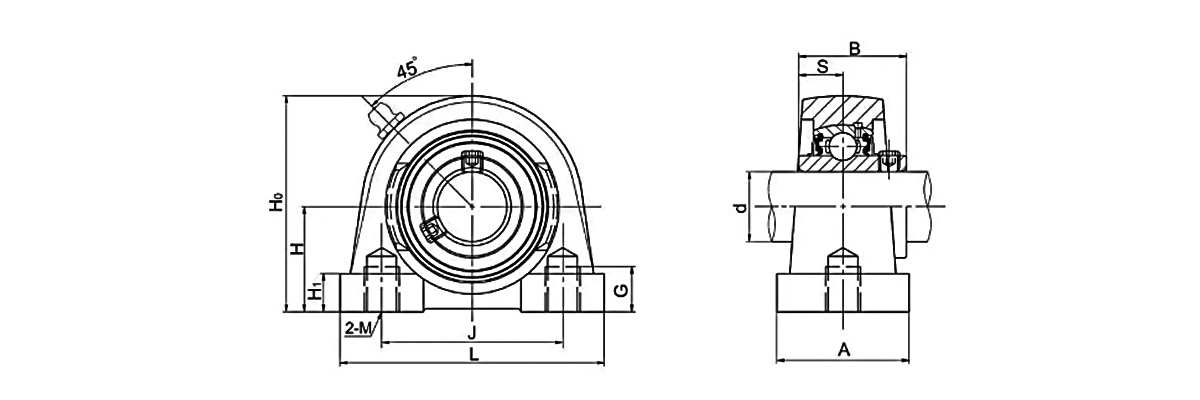

ユニットNo. シャフト径 寸法(mm) ボルトサイズ 重量
d H L J A G H1 ホー M B S (mm) (kg)
(で) (mm)
UCWPA201 12 30.2 71 48 36 9 10 57 M10 27.4 11.5 M10 0.67
UCWPA202 15 30.2 71 48 36 9 10 57 M10 27.4 11.5 M10 0.63
UCWPA203 17 30.2 71 48 36 9 10 57 M10 27.4 11.5 M10 0.62
UCPA201 12 30.2 76 52 38 13 11 62 M10 31 12.7 M10 0.67
UCPA201-8 1/2 30.2 76 52 38 13 11 62 M10 31 12.7 M10 0.67
UCPA202 15 30.2 76 52 38 13 11 62 M10 31 12.7 M10 0.63
UCPA202-9 9/16 30.2 76 52 38 13 11 62 M10 31 12.7 M10 0.63
UCPA202-10 5/8 30.2 76 52 38 13 11 62 M10 31 12.7 M10 0.63
UCPA203 17 30.2 76 52 38 13 11 62 M10 31 12.7 M10 0.62
UCPA203-11 11/16 30.2 76 52 38 13 11 62 M10 31 12.7 M10 0.62
UCPA204 20 30.2 76 52 38 13 11 62 M10 31 12.7 M10 0.6
UCPA204-12 3/4 30.2 76 52 38 13 11 62 M10 31 12.7 M10 0.6
UCPA205 25 36.5 84 56 38 15 12 72 M10 34.1 14.3 M10 0.81
UCPA205-14 7/8 36.5 84 56 38 15 12 72 M10 34.1 14.3 M10 0.81
UCPA205-15 15/16 36.5 84 56 38 15 12 72 M10 34.1 14.3 M10 0.81
UCPA205-16 1 36.5 84 56 38 15 12 72 M10 34.1 14.3 M10 0.81
UCPA206 30 42.9 94 66 48 18 12 84 M14 38.1 15.9 M14 1.2
UCPA206-17 1-1/16 42.9 94 66 48 18 12 84 M14 38.1 15.9 M14 1.2
UCPA206-18 1-1/8 42.9 94 66 48 18 12 84 M14 38.1 15.9 M14 1.2
UCPA206-19 1-3/16 42.9 94 66 48 18 12 84 M14 38.1 15.9 M14 1.2
UCPA206-20 1-1/4 42.9 94 66 48 18 12 84 M14 38.1 15.9 M14 1.2
UCPA207 35 47.6 110 80 48 20 13 95 M14 42.9 17.5 M14 1.7
UCPA207-20 1-1/4 47.6 110 80 48 20 13 95 M14 42.9 17.5 M14 1.7
UCPA207-21 1-5/16 47.6 110 80 48 20 13 95 M14 42.9 17.5 M14 1.7
UCPA207-22 1-3/8 47.6 110 80 48 20 13 95 M14 42.9 17.5 M14 1.7
UCPA207-23 1-7/16 47.6 110 80 48 20 13 95 M14 42.9 17.5 M14 1.7
UCPA208 40 49.2 116 84 54 20 13 100 M14 49.2 19 M14 1.9
UCPA208-24 1-1/2 49.2 116 84 54 20 13 100 M14 49.2 19 M14 1.9
UCPA208-25 1-9/16 49.2 116 84 54 20 13 100 M14 49.2 19 M14 1.9
UCPA209 45 54.2 120 90 54 25 13 108 M14 49.2 19 M14 2.2
UCPA209-26 1-5/8 54.2 120 90 54 25 13 108 M14 49.2 19 M14 2.2
UCPA209-27 1-11/16 54.2 120 90 54 25 13 108 M14 49.2 19 M14 2.2
UCPA209-28 1-3/4 54.2 120 90 54 25 13 108 M14 49.2 19 M14 2.2
UCPA210 50 57.2 130 94 60 25 14 116 M16 51.6 19 M16 2.6
UCPA210-30 1-7/8 57.2 130 94 60 25 14 116 M16 51.6 19 M16 2.6
UCPA210-31 1-15/16 57.2 130 94 60 25 14 116 M16 51.6 19 M16 2.6
UCPA210-32 2 57.2 130 94 60 25 14 116 M16 51.6 19 M16 2.6
UCPA211 55 63.5 140 104 66 25 14 125 M16 55.6 22.2 M16 3
UCPA211-32 2 63.5 140 104 66 25 14 125 M16 55.6 22.2 M16 3
UCPA211-34 2-1/8 63.5 140 104 66 25 14 125 M16 55.6 22.2 M16 3
UCPA211-35 2-3/16 63.5 140 104 66 25 14 125 M16 55.6 22.2 M16 3
UCPA212 60 69.9 150 114 68 25 17 138 M16 65.1 25.4 M16 4.24
UCPA212-36 2-1/4 69.9 150 114 68 25 17 138 M16 65.1 25.4 M16 4.24
UCPA212-38 2-3/8 69.9 150 114 68 25 17 138 M16 65.1 25.4 M16 4.24
UCPA212-39 2-7/16 69.9 150 114 68 25 17 138 M16 65.1 25.4 M16 4.24

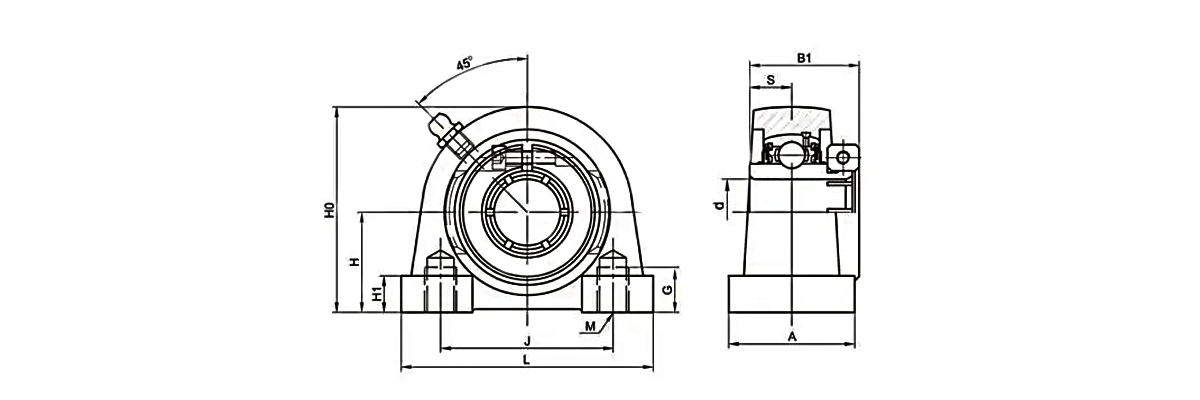

ユニットNo. シャフト径 寸法(mm) ボルトサイズ 重量
d H L J A G H1 ホー M B1 S (mm) (kg)
(で) (mm)
UEPA204 20 30.2 76 52 38 13 11 62 M10 33 12.7 M10 0.65
UEPA204-12 3/4 30.2 76 52 38 13 11 62 M10 33 12.7 M10 0.65
UEPA205 25 36.5 84 56 38 15 12 72 M10 35.4 14.3 M10 0.85
UEPA205-14 7/8 36.5 84 56 38 15 12 72 M10 35.4 14.3 M10 0.85
UEPA205-15 15/16 36.5 84 56 38 15 12 72 M10 35.4 14.3 M10 0.85
UEPA205-16 1 36.5 84 56 38 15 12 72 M10 35.4 14.3 M10 0.85
UEPA206 30 42.9 94 66 48 18 12 84 M14 39.8 15.9 M14 1.3
UEPA206-17 1-1/16 42.9 94 66 48 18 12 84 M14 39.8 15.9 M14 1.3
UEPA206-18 1-1/8 42.9 94 66 48 18 12 84 M14 39.8 15.9 M14 1.3
UEPA206-19 1-3/16 42.9 94 66 48 18 12 84 M14 39.8 15.9 M14 1.3
UEPA206-20 1-1/4 42.9 94 66 48 18 12 84 M14 39.8 15.9 M14 1.3
UEPA207 35 47.6 110 80 48 20 13 95 M14 43.9 17.5 M14 1.7
UEPA207-20 1-1/4 47.6 110 80 48 20 13 95 M14 43.9 17.5 M14 1.7
UEPA207-21 1-5/16 47.6 110 80 48 20 13 95 M14 43.9 17.5 M14 1.7
UEPA207-22 1-3/8 47.6 110 80 48 20 13 95 M14 43.9 17.5 M14 1.7
UEPA207-23 1-7/16 47.6 110 80 48 20 13 95 M14 43.9 17.5 M14 1.7
UEPA208 40 49.2 116 84 54 20 13 100 M14 50.2 19 M14 2.12
UEPA208-24 1-1/2 49.2 116 84 54 20 13 100 M14 50.2 19 M14 2.12
UEPA208-25 1-9/16 49.2 116 84 54 20 13 100 M14 50.2 19 M14 2.12
UEPA209 45 54.2 120 90 54 25 13 108 M14 50.2 19 M14 2.54
UEPA209-26 1-5/8 54.2 120 90 54 25 13 108 M14 50.2 19 M14 2.54
UEPA209-27 1-11/16 54.2 120 90 54 25 13 108 M14 50.2 19 M14 2.54
UEPA209-28 1-3/4 54.2 120 90 54 25 13 108 M14 50.2 19 M14 2.54
UEPA210 50 57.2 130 94 60 25 14 116 M16 52.6 19 M16 3.25
UEPA210-30 1-7/8 57.2 130 94 60 25 14 116 M16 52.6 19 M16 3.25
UEPA210-31 1-15/16 57.2 130 94 60 25 14 116 M16 52.6 19 M16 3.25
UEPA210-32 2 57.2 130 94 60 25 14 116 M16 52.6 19 M16 3.25
UEPA211 55 63.5 140 104 66 25 14 125 M16 56.6 22.2 M16 3.63
UEPA211-32 2 63.5 140 104 66 25 14 125 M16 56.6 22.2 M16 3.63
UEPA211-34 2-1/8 63.5 140 104 66 25 14 125 M16 56.6 22.2 M16 3.63
UEPA211-35 2-3/16 63.5 140 104 66 25 14 125 M16 56.6 22.2 M16 3.63
UEPA212 60 69.9 150 114 68 25 17 138 M16 66.6 25.4 M16 4.7
UEPA212-36 2-1/4 69.9 150 114 68 25 17 138 M16 66.6 25.4 M16 4.7
UEPA212-38 2-3/8 69.9 150 114 68 25 17 138 M16 66.6 25.4 M16 4.7
UEPA212-39 2-7/16 69.9 150 114 68 25 17 138 M16 66.6 25.4 M16 4.7

ユニットNo. シャフト径 寸法(mm) ボルトサイズ 重量
d H L J A M G ホー H1 B S (mm) (kg)
(で) (mm)
UCPW201 12 33.3 65 50.8 32 M8 13 64 13 31 12.7 M8 0.8
UCPW201-8 1/2 33.3 65 50.8 32 M8 13 64 13 31 12.7 M8 0.8
UCPW202 15 33.3 65 50.8 32 M8 13 64 13 31 12.7 M8 0.79
UCPW202-9 9/16 33.3 65 50.8 32 M8 13 64 13 31 12.7 M8 0.79
UCPW202-10 5/8 33.3 65 50.8 32 M8 13 64 13 31 12.7 M8 0.79
UCPW203 17 33.3 65 50.8 32 M8 13 64 13 31 12.7 M8 0.77
UCPW203-11 11/16 33.3 65 50.8 32 M8 13 64 13 31 12.7 M8 0.77
UCPW204 20 33.3 65 50.8 32 M8 13 64 13 31 12.7 MS 0.76
UCPW204-12 3/4 33.3 65 50.8 32 M8 13 64 13 31 12.7 MS 0.76
UCPW205 25 36.5 70 50.8 36 M10 13 70 13 34.1 14.3 M10 0.91
UCPW205-14 7/8 36.5 70 50.8 36 M10 13 70 13 34.1 14.3 M10 0.91
UCPW205-15 15/16 36.5 70 50.8 36 M10 13 70 13 34.1 14.3 M10 0.91
UCPW205-16 1 36.5 70 50.8 36 M10 13 70 13 34.1 14.3 M10 0.91
UCPW206 30 42.9 98 76.2 38 M10 16 82 15 38.1 15.9 M10 1.42
UCPW206-17 1-1/16 42.9 98 76.2 38 M10 16 82 15 38.1 15.9 M10 1.42
UCPW206-18 1-1/8 42.9 98 76.2 38 M10 16 82 15 38.1 15.9 M10 1.42
UCPW206-19 1-3/16 42.9 98 76.2 38 M10 16 82 15 38.1 15.9 M10 1.42
UCPW206-20 1-1/4 42.9 98 76.2 38 M10 16 82 15 38.1 15.9 M10 1.42
UCPW207 35 47.6 103 82.6 45 M10 19 93 15 42.9 17.5 M10 1.91
UCPW207-20 1-1/4 47.6 103 82.6 45 M10 19 93 15 42.9 17.5 M10 1.91
UCPW207-21 1-5/16 47.6 103 82.6 45 M10 19 93 15 42.9 17.5 M10 1.91
UCPW207-22 1-3/8 47.6 103 82.6 45 M10 19 93 15 42.9 17.5 M10 1.91
UCPW207-23 1-7/16 47.6 103 82.6 45 M10 19 93 15 42.9 17.5 M10 1.91
UCPW208 40 49.2 116 88.9 48 M12 19 99 15 49.2 19 M12 2.28
UCPW208-24 1-1/2 49.2 116 88.9 48 M12 19 99 15 49.2 19 M12 2.28
UCPW208-25 1-9/16 49.2 116 88.9 48 M12 19 99 15 49.2 19 M12 2.28
UCPW209 45 53.9 120 95.3 48 M12 19 107 18 49.2 19 M12 2.61
UCPW209-26 1-5/8 53.9 120 95.3 48 M12 19 107 18 49.2 19 M12 2.61
UCPW209-27 1-11/16 53.9 120 95.3 48 M12 19 107 18 49.2 19 M12 2.61
UCPW209-28 1-3/4 53.9 120 95.3 48 M12 19 107 18 49.2 19 M12 2.61
UCPW210 50 57.2 135 101.6 54 M16 22 115 18 51.6 19 M16 3.28
UCPW210-30 1-7/8 57.2 135 101.6 54 M16 22 115 18 51.6 19 M16 3.28
UCPW210-31 1-15/16 57.2 135 101.6 54 M16 22 115 18 51.6 19 M16 3.28
UCPW210-32 2 57.2 135 101.6 54 M16 22 115 18 51.6 19 M16 3.28

ユニットNo. シャフト径 寸法(mm) ボルトサイズ 重量
d H L J A M G H1 ホー B S (mm) (kg)
(で) (mm)
UCPG201 12 33.3 70 49 38 M8 14 11 64 31 12.7 M8 0.8
UCPG201-8 1/2 33.3 70 49 38 M8 14 11 64 31 12.7 M8 0.8
UCPG202 15 33.3 70 49 38 M8 14 11 64 31 12.7 M8 0.79
UCPG202-9 9/16 33.3 70 49 38 M8 14 11 64 31 12.7 M8 0.79
UCPG202-10 5/8 33.3 70 49 38 M8 14 11 64 31 12.7 M8 0.79
UCPG203 17 33.3 70 49 38 M8 14 11 64 31 12.7 M8 0.77
UCPG203-11 11/16 33.3 70 49 38 M8 14 11 64 31 12.7 M8 0.77
UCPG204 20 33.3 70 49 38 M8 14 11 64 31 12.7 M8 0.76
UCPG204-12 3/4 33.3 70 49 38 M8 14 11 64 31 12.7 M8 0.76
UCPG205 25 36.5 75 50 38 M10 15 13 70 34.1 14.3 M10 0.91
UCPG205-14 7/8 36.5 75 50 38 M10 15 13 70 34.1 14.3 M10 0.91
UCPG205-15 15/16 36.5 75 50 38 M10 15 13 70 34.1 14.3 M10 0.91
UCPG205-16 1 36.5 75 50 38 M10 15 13 70 34.1 14.3 M10 0.91
UCPG206 30 42.9 85 60 48 M10 17 13 84 38.1 15.9 M10 1.42
UCPG206-17 1-1/16 42.9 85 60 48 M10 17 13 84 38.1 15.9 M10 1.42
UCPG206-18 1-1/8 42.9 85 60 48 M10 17 13 84 38.1 15.9 M10 1.42
UCPG206-19 1-3/16 42.9 85 60 48 M10 17 13 84 38.1 15.9 M10 1.42
UCPG206-20 1-1/4 42.9 85 60 48 M10 17 13 84 38.1 15.9 M10 1.42
UCPG207 35 47.6 100 68 48 M12 17 13 93 42.9 17.5 M12 1.91
UCPG207-20 1-1/4 47.6 100 68 48 M12 17 13 93 42.9 17.5 M12 1.91
UCPG207-21 1-5/16 47.6 100 68 48 M12 17 13 93 42.9 17.5 M12 1.91
UCPG207-22 1-3/8 47.6 100 68 48 M12 17 13 93 42.9 17.5 M12 1.91
UCPG207-23 1-7/16 47.6 100 68 48 M12 17 13 93 42.9 17.5 M12 1.91
UCPG208 40 49.2 110 78 54 M12 20 14 98 49.2 19 M12 2.28
UCPG208-24 1-1/2 49.2 110 78 54 M12 20 14 98 49.2 19 M12 2.28
UCPG208-25 1-9/16 49.2 110 78 54 M12 20 14 98 49.2 19 M12 2.28
UCPG209 45 53.9 120 85 54 M12 20 14 106 49.2 19 M12 2.61
UCPG209-26 1-5/8 53.9 120 85 54 M12 20 14 106 49.2 19 M12 2.61
UCPG209-27 1-11/16 53.9 120 85 54 M12 20 14 106 49.2 19 M12 2.61
UCPG209-28 1-3/4 53.9 120 85 54 M12 20 14 106 49.2 19 M12 2.61
UCPG210 50 57.2 135 95 60 M16 21 14 114 51.6 19 M16 3.28
UCPG210-30 1-7/8 57.2 135 95 60 M16 21 14 114 51.6 19 M16 3.28
UCPG210-31 1-15/16 57.2 135 95 60 M16 21 14 114 51.6 19 M16 3.28
UCPG210-32 2 57.2 135 95 60 M16 21 14 114 51.6 19 M16 3.28

ユニットNo. シャフト径 寸法(mm) 重量
d H L J A H1 H0 G M S B (kg)
(で) (mm)
UCTB201 12 33.3 73 50.8 38 10.9 65 13 3/8-16UNC 12.7 31 0.77
UCTB201-8 1/2
UCTB202 15 33.3 73 50.8 38 10.9 65 13 3/8-16UNC 12.7 31 0.75
UCTB202-9 9/16
UCTB202-10 5/8
UCTB203 17 33.3 73 50.8 38 10.9 65 13 3/8-16UNC 12.7 31 0.74
UCTB203-11 11/16
UCTB204 20 33.3 73 50.8 38 10.9 65 13 3/8-16UNC 12.7 31 0.73
UCTB204-12 3/4
UCTB205 25 36.5 76 50.8 38 12 71 13 3/8-16UNC 14.3 34.1 0.83
UCTB205-14 7/8
UCTB205-15 15/16
UCTB205-16 1
UCTB206 30 42.9 102 76.2 38 12 86 16 7/16-14UNC 15.9 38.1 1.36
UCTB206-17 1-1/16
UCTB206-18 1-1/8
UCTB206-19 1-3/16
UCTB206-20 1-1/4
UCTB207 35 47.6 108 82.6 48 13 95 19 1/2-13UNC 17.5 42.9 1.83
UCTB207-20 1-1/4
UCTB207-21 1-5/16
UCTB207-22 1-3/8
UCTB207-23 1-7/16
UCTB208 40 49.2 117 88.9 48 13 100 19 1/2-13UNC 19 49.2 2.13
UCTB208-24 1-1/2
UCTB208-25 1-9/16
UCTB209 45 54 127 95.3 51 14 108 20 1/2-13UNC 19 49.2 2.75
UCTB209-26 1-5/8
UCTB209-27 1-11/16
UCTB209-28 1-3/4
UCTB210 50 57.2 140 101.6 51 14 117 22 5/8-11UNC 19 51.9 3.08
UCTB210-30 1-7/8
UCTB210-31 1-15/16
UCTB210-32 2
UCTB211 55 57.2 140 101.6 51 14 117.5 22 5/8-11UNC 22.2 55.6 3.37
UCTB211-32 2
UCTB211-34 2-1/8
UCTB211-35 2-3/16
[#入力#]

おすすめ商品

動きの未来をエンジニアリングする
UKLについて
Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China Tapped Base Pillow Block Bearings suppliers and OEM/ODM Tapped Base Pillow Block Bearings company, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

Ukl Bearing Manufacturing Co.,Ltd 私たちについてもっと詳しく Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    年

    業界経験

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    モデルの多様性

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    従業員数

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    年間輸出額

Ukl Bearing Manufacturing Co.,Ltd
名誉の証明書
ニュース
  • NU 309 円筒ころ軸受がモーターとギアボックスの設計に優れているのはなぜですか?

    重要なポイント: NU309 ベアリングはフローティング ベアリングとして優れています シャフトの熱膨張が重大な懸念事項となるモーターおよびギアボックスの設計の場合、 NU 309 ベアリング 最も信頼性の高いソリューションを提供します。フランジのない内輪という独自の設計により、有害な内部負荷を引き起こすことなくシャフトが両軸方向に自...

    続きを読む
  • 2206 AV Nilos リングの取り付け方法 (ステップバイステップ ガイド)

    開いた側をベアリングに向けて取り付けます 正しくインストールするには、 2206AV Nilos リングは、凸面 (開いた) 側がベアリング軌道面を向くように配置します。リングはベアリングの外輪に対して同一面に収まる必要があります。 2206 AV Nilos リングの設計上のクリアランスは c = 0.3mm で、歪みがないようにする...

    続きを読む
  • 高速用途に適したアンギュラ玉軸受を選択するにはどうすればよいですか?

    高速回転機械に最適な回転コンポーネントを選択するには、動作条件、内部形状、熱管理を深く理解する必要があります。精密機械の中でも、 アンギュラ玉軸受 高い回転速度を維持しながらラジアル荷重とアキシアル荷重の組み合わせを処理できるため、好ましい選択肢です。 高速動作の要求を理解する 工作機械のスピンドル、ターボチャージャー、高周波モーター、航空宇宙補助電源...

    続きを読む
  • 圧力下での精度: 医療機器ベアリングの選択を決定する重要な要素

    急速に進化する医療技術の分野では、たとえ最小のコンポーネントであっても救命装置の成功を左右する可能性があります。このうち、 医療機器ベアリング 静かだが重要な役割を果たしている。ロボット手術アームから MRI 回転装置に至るまで、信頼性、衛生性、性能に対する要求はかつてないほど高まっています。 材料の選択: 標準を超えたクロム鋼 ...

    続きを読む
搭載ベアリング Industry knowledge
