ハンガーベアリングユニット

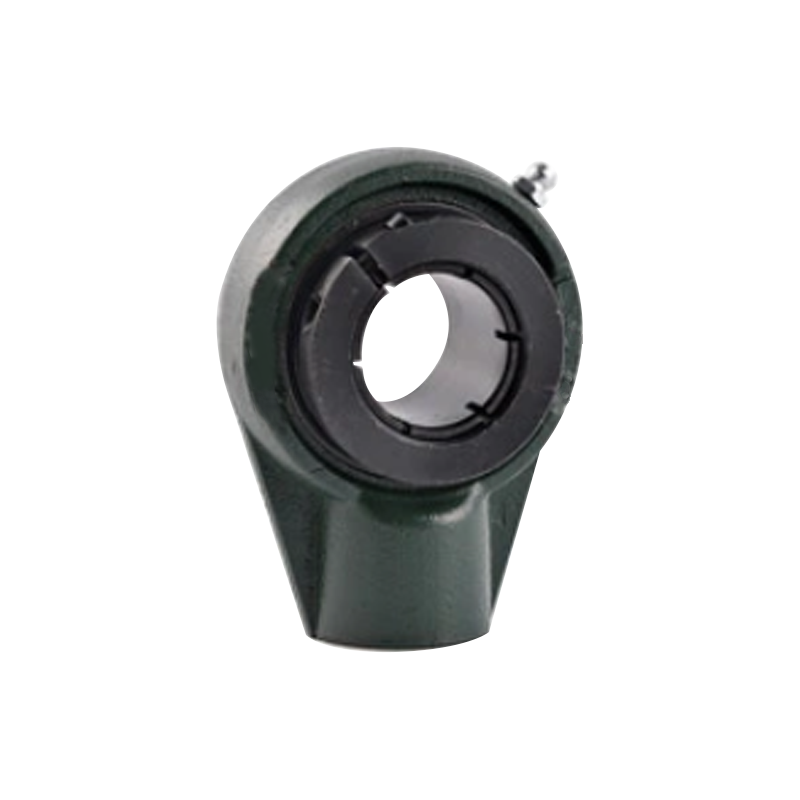

ハンガーベアリングユニットは、取り付けられたボールベアリングユニットの1つの設計であり、UCHA2はこのタイプのベアリングユニットの接尾辞であり、ベアリングユニットにはUCクロム鋼ピローブロックベアリングと鋳鉄材料のHAハウジングが付いています。ハンガーベアリングユニットは、取り付けられたボールベアリングユニットの1つの設計であり、UCHA2はこのタイプのベアリングユニットの接尾辞であり、ベアリングユニットにはUCクロム鋼ピローブロックベアリングと鋳鉄材料のHAハウジングが付いています。

ベアリングUCシリーズインサートベアリングは、深溝玉軸受と同じ内部構造を持っていますが、インサートベアリングは外輪の外面が球面であり、内輪が幅広になっています。

Contact Us お問い合わせ
プレV：3ボルトフランジマウントベアリング 次へ：次の製品はありません
  • 仕様
  • お問い合わせ

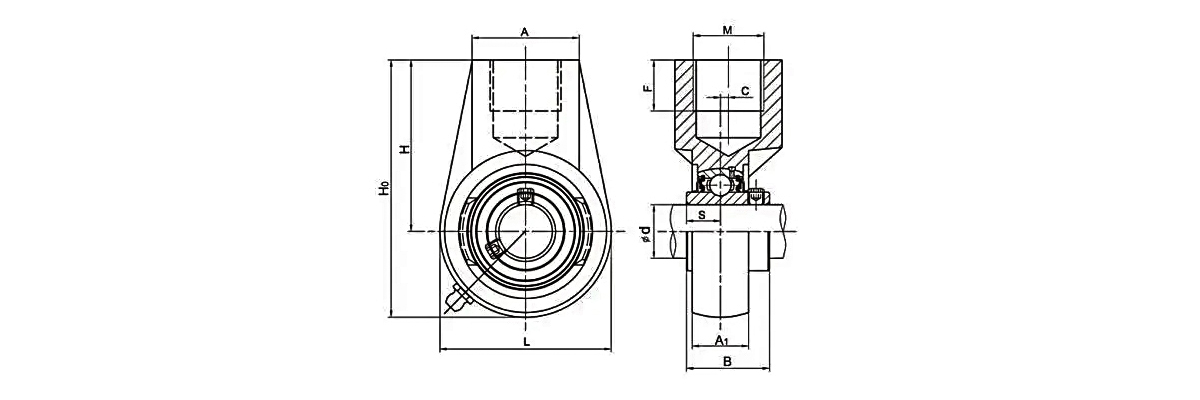

ユニットNo. シャフト径 寸法(mm) 重量
(kg)
d L ホー H A M(インチ) F C A1 B S
(で) (mm)
UCHA204 20 64 96 64 40 G3/4 19 0 21 31 12.7 0.7
UCHA204-12 3/4 64 96 64 40 G3/4 19 0 21 31 12.7 0.7
UCHA205 25 78 103 64 40 G3/4 19 0 24 34.1 14.3 0.74
UCHA205-14 7/8 78 103 64 40 G3/4 19 0 24 34.1 14.3 0.74
UCHA205-15 15/16 78 103 64 40 G3/4 19 0 24 34.1 14.3 0.74
UCHA205-16 1/1 78 103 64 40 G3/4 19 0 24 34.1 14.3 0.74
UCHA206 30 78 103 64 40 G3/4 19 0 28 38.1 15.9 0.91
UCHA206-17 1/16 78 103 64 40 G3/4 19 0 28 38.1 15.9 0.91
UCHA206-18 1/8 78 103 64 40 G3/4 19 0 28 38.1 15.9 0.91
UCHA206-19 3/16 78 103 64 40 G3/4 19 0 28 38.1 15.9 0.91
UCHA206-20 1/4 78 103 64 40 G3/4 19 0 28 38.1 15.9 0.91
UCHA207 35 92 116 70 40 G3/4 19 0 30 42.9 17.5 1.19
UCHA207-20 1/4 92 116 70 40 G3/4 19 0 30 42.9 17.5 1.19
UCHA207-21 5/16 92 116 70 40 G3/4 19 0 30 42.9 17.5 1.19
UCHA207-22 3/8 92 116 70 40 G3/4 19 0 30 42.9 17.5 1.19
UCHA207-23 7/16 92 116 70 40 G3/4 19 0 30 42.9 17.5 1.19
UCHA208 40 100 123 73 40 G3/4 19 2 33 49.2 19 1.36
UCHA208-24 1/2 100 123 73 40 G3/4 19 2 33 49.2 19 1.36
UCHA208-25 9/16 100 123 73 40 G3/4 19 2 33 49.2 19 1.36
UCHA209 45 108 136 82 48 G1 21 5 35 49.2 19 1.78
UCHA209-26 5/8 108 136 82 48 G1 21 5 35 49.2 19 1.78
UCHA209-27 11/16 108 136 82 48 G1 21 5 35 49.2 19 1.78
UCHA209-28 3/4 108 136 82 48 G1 21 5 35 49.2 19 1.78
UCHA210 50 119 142 83 48 G1 21 5 37 51.6 19 1.93
UCHA210-30 7/8 119 142 83 48 G1 21 5 37 51.6 19 1.93
UCHA210-31 1-15/16 119 142 83 48 G1 21 5 37 51.6 19 1.93
UCHA210-32 1/2 119 142 83 48 G1 21 5 37 51.6 19 1.93
UCHA211 55 126 150 87 60 G5/4 25 7 38 55.6 22.2 3.5
UCHA211-32 1/2 126 150 87 60 G5/4 25 7 38 55.6 22.2 3.5
UCHA211-34 1/8 126 150 87 60 G5/4 25 7 38 55.6 22.2 3.5
UCHA211-35 3/16 126 150 87 60 G5/4 25 7 38 55.6 22.2 3.5
UCHA212 60 142 173 102 60 G5/4 28 9 42 65.1 25.4 3.9
UCHA212-36 1/4 142 173 102 60 G5/4 28 9 42 65.1 25.4 3.9
UCHA212-38 3/8 142 173 102 60 G5/4 28 9 42 65.1 25.4 3.9
UCHA212-39 7/16 142 173 102 60 G5/4 28 9 42 65.1 25.4 3.9
UCHA213 65 166 200 117 70 G1-1/2 32 9.5 44 65.1 25.4
UCHA213-40 1/2 166 200 117 70 G1-1/2 32 9.5 44 65.1 25.4

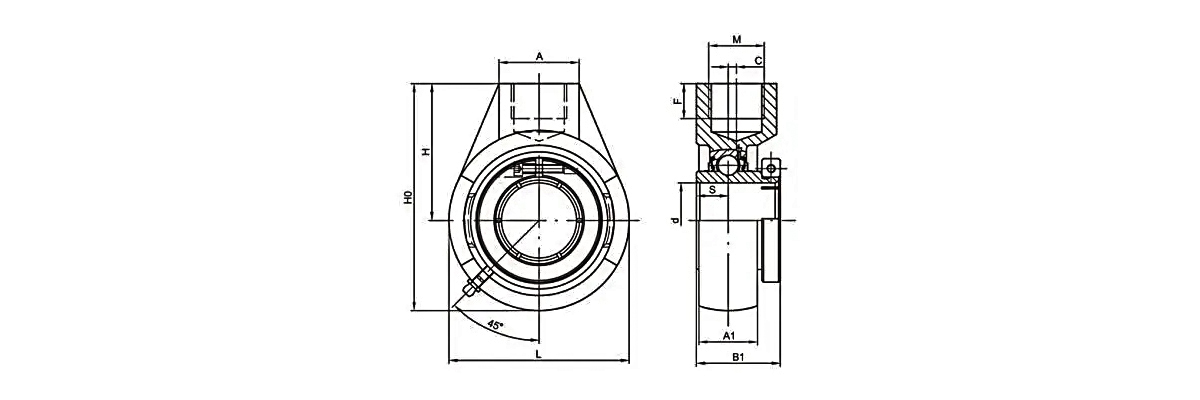

ユニットNo. シャフト径 寸法(mm) 重量
(kg)
d L ホー H A M(インチ) F C A1 B S
(で) (mm)
UEHA204 20 64 96 64 40 G3/4 19 0 21 33 12.7 0.77
UEHA204-12 3/4 64 96 64 40 G3/4 19 0 21 33 12.7 0.77
ウエハ205 25 78 103 64 40 G3/4 19 0 24 35.4 14.3 0.95
ウエハ205-14 7/8 78 103 64 40 G3/4 19 0 24 35.4 14.3 0.95
ウエハ205-15 15/16 78 103 64 40 G3/4 19 0 24 35.4 14.3 0.95
ウエハ205-16 1/1 78 103 64 40 G3/4 19 0 24 35.4 14.3 0.95
ウエハ206 30 78 103 64 40 G3/4 19 0 28 39.8 15.9 1.03
ウエハ206-17 1/16 78 103 64 40 G3/4 19 0 28 39.8 15.9 1.03
ウエハ206-18 1/8 78 103 64 40 G3/4 19 0 28 39.8 15.9 1.03
ウエハ206-19 3/16 78 103 64 40 G3/4 19 0 28 39.8 15.9 1.03
ウエハ206-20 1/4 78 103 64 40 G3/4 19 0 28 39.8 15.9 1.03
ウエハ207 35 92 116 70 40 G3/4 19 0 30 43.9 17.5 1.38
ウエハ207-20 1/4 92 116 70 40 G3/4 19 0 30 43.9 17.5 1.38
ウエハ207-21 5/16 92 116 70 40 G3/4 19 0 30 43.9 17.5 1.38
ウエハ207-22 3/8 92 116 70 40 G3/4 19 0 30 43.9 17.5 1.38
ウエハ207-23 7/16 92 116 70 40 G3/4 19 0 30 43.9 17.5 1.38
UEHA208 40 100 123 73 40 G3/4 19 2 33 50.2 19 1.54
UEHA208-24 1/2 100 123 73 40 G3/4 19 2 33 50.2 19 1.54
UEHA208-25 9/16 100 123 73 40 G3/4 19 2 33 50.2 19 1.54
UEHA209 45 108 136 82 48 G1 21 5 35 50.2 19 2.35
UEHA209-26 5/8 108 136 82 48 G1 21 5 35 50.2 19 2.35
ウエハ209-27 11/16 108 136 82 48 G1 21 5 35 50.2 19 2.35
UEHA209-28 3/4 108 136 82 48 G1 21 5 35 50.2 19 2.35
UEHA210 50 119 142 83 48 G1 21 5 37 52.6 19 2.56
UEHA210-30 7/8 119 142 83 48 G1 21 5 37 52.6 19 2.56
ウエハ210-31 1-15/16 119 142 83 48 G1 21 5 37 52.6 19 2.56
ウエハ210-32 1/2 119 142 83 48 G1 21 5 37 52.6 19 2.56
ウエハ211 55 126 150 87 60 G5/4 25 7 38 56.6 22.2 3.12
ウエハ211-32 1/2 126 150 87 60 G5/4 25 7 38 56.6 22.2 3.12
ウエハ211-34 1/8 126 150 87 60 G5/4 25 7 38 56.6 22.2 3.12
ウエハ211-35 3/16 126 150 87 60 G5/4 25 7 38 56.6 22.2 3.12
ウエハ212 60 142 173 102 60 G5/4 28 9 42 66.6 25.4 4.47
ウエハ212-36 1/4 142 173 102 60 G5/4 28 9 42 66.6 25.4 4.47
ウエハ212-38 3/8 142 173 102 60 G5/4 28 9 42 66.6 25.4 4.47
ウエハ212-39 7/16 142 173 102 60 G5/4 28 9 42 66.6 25.4 4.47

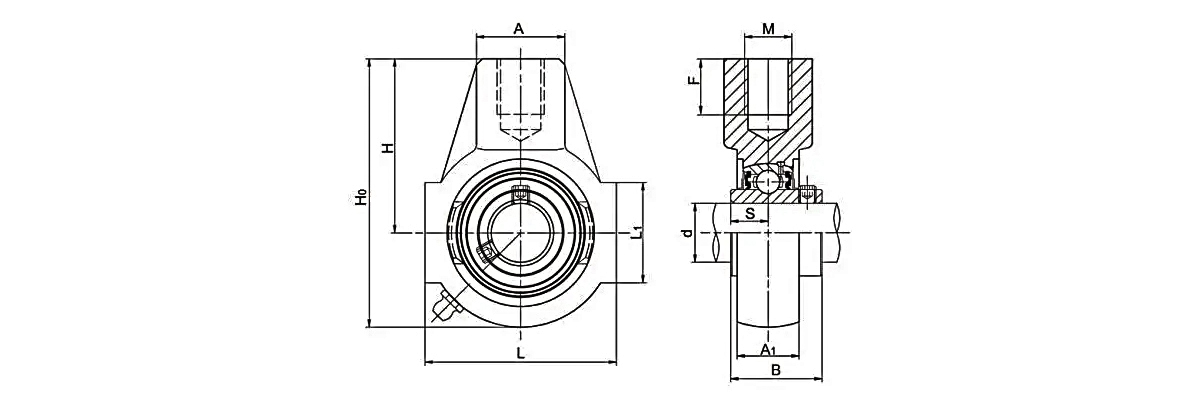

ユニットNo. シャフト径 寸法(mm) 重量
d L ホー H A M F L1 A1 B S (kg)
(で) (mm)
UCHE201 12 65 91 58 30 M16 21 38 24 31 12.7 0.61
UCHE201-8 1/2 65 91 58 30 M16 21 38 24 31 12.7 0.61
UCHE202 15 65 91 58 30 M16 21 38 24 31 12.7 0.61
UCHE202-9 9/16 65 91 58 30 M16 21 38 24 31 12.7 0.61
UCHE202-10 5/8 65 91 58 30 M16 21 38 24 31 12.7 0.61
UCHE203 17 65 91 58 30 M16 21 38 24 31 12.7 0.61
UCHE203-11 11/16 65 91 58 30 M16 21 38 24 31 12.7 0.61
UCHE204 20 65 91 58 30 M16 21 38 24 31 12.7 0.61
UCHE204-12 3/4 65 91 58 30 M16 21 38 24 31 12.7 0.61
UCHE205 25 70 99 64 35 M20 22 38 24 34.1 14.3 0.79
UCHE205-14 7/8 70 99 64 35 M20 22 38 24 34.1 14.3 0.79
UCHE205-15 15/16 70 99 64 35 M20 22 38 24 34.1 14.3 0.79
UCHE205-16 1/1 70 99 64 35 M20 22 38 24 34.1 14.3 0.79
UCHE206 30 85 114 72 40 M24 24 40 32 38.1 15.9 1.23
UCHE206-17 11/16 85 114 72 40 M24 24 40 32 38.1 15.9 1.23
UCHE206-18 1/8 85 114 72 40 M24 24 40 32 38.1 15.9 1.23
UCHE206-19 3/16 85 114 72 40 M24 24 40 32 38.1 15.9 1.23
UCHE206-20 1/4 85 114 72 40 M24 24 40 32 38.1 15.9 1.23
UCHE207 35 90 122 76 40 M24 24 48 30 42.9 17.5 1.44
UCHE207-20 1/4 90 122 76 40 M24 24 48 30 42.9 17.5 1.44
UCHE207-21 5/16 90 122 76 40 M24 24 48 30 42.9 17.5 1.44
UCHE207-22 3/8 90 122 76 40 M24 24 48 30 42.9 17.5 1.44
UCHE207-23 7/16 90 122 76 40 M24 24 48 30 42.9 17.5 1.44
UCHE208 40 101 135 85 40 M24 24 45 33 49.2 19 1.82
UCHE208-24 1/2 101 135 85 40 M24 24 45 33 49.2 19 1.82
UCHE208-25 9/16 101 135 85 40 M24 24 45 33 49.2 19 1.82
UCHE209 45 110 145 90 40 M24 24 46 40 49.2 19 2.05
UCHE209-26 5/8 110 145 90 40 M24 24 46 40 49.2 19 2.05
UCHE209-27 11/16 110 145 90 40 M24 24 46 40 49.2 19 2.05
UCHE209-28 3/4 110 145 90 40 M24 24 46 40 49.2 19 2.05
UCHE210 50 110 145 90 40 M24 24 46 40 51.6 19 2.13
UCHE210-30 7/8 110 145 90 40 M24 24 46 40 51.6 19 2.13
UCHE210-31 1-15/16 110 145 90 40 M24 24 46 40 51.6 19 2.13
UCHE210-32 1/2 110 145 90 40 M24 24 46 40 51.6 19 2.13
