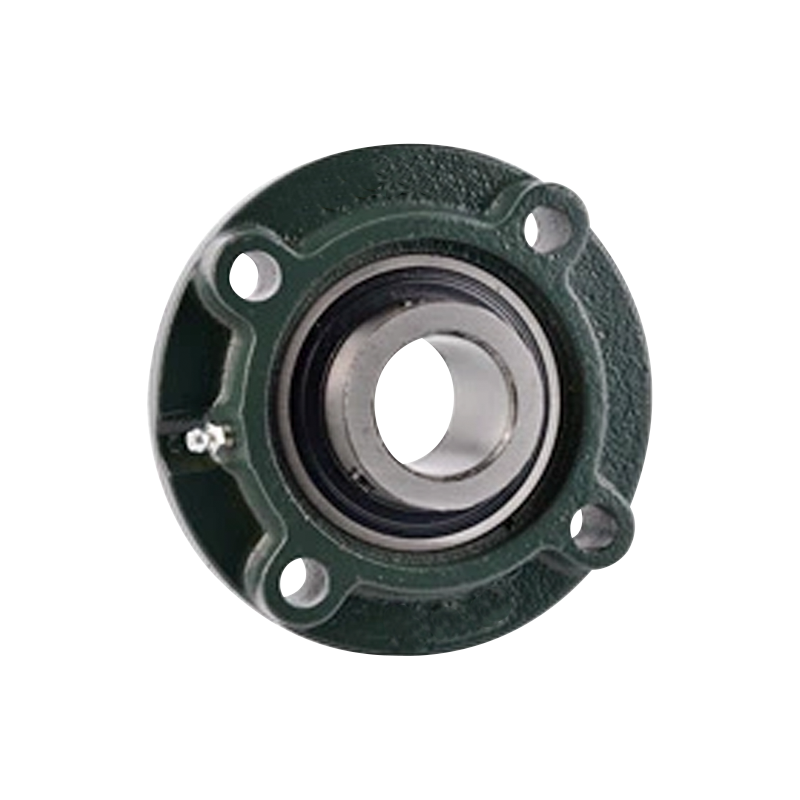

フランジカートリッジベアリングユニット

フランジカートリッジベアリングユニットは、パイロット付きフランジカートリッジと幅広の内輪ベアリングインサートを備えた剛性鋳鉄ハウジングのユニットです。
フランジカートリッジベアリングユニット、UCFC 標準デューティ、幅広内輪ベアリング、止めねじロック、ねずみ鋳鉄ハウジングフランジカートリッジベアリングユニット
これらは、パイロット付きフランジカートリッジと幅広の内輪ベアリングインサートを備えた剛性鋳鉄ハウジングのユニットです。

標準塗装は緑色です（他の色も選択可能です）。

このシリーズには標準負荷(FC200)と中負荷(FCX)が用意されています。

プレス鋼製のエンドキャップは外部の汚染や粉塵から保護します。

ボールベアリングの自動調心機能により、シャフトの静的なわずかな位置ずれを補正できます。ベアリングインサートは、止めねじ、偏心ロッキングカラー、アダプタースリーブ、同心ロッキングカラーなどを使用してシャフトに固定されます。

球面ボールベアリングインサートの内部に充填される潤滑剤には、標準グリース、低温/高温グリース、食品グレードのグリースを使用できます。

お問い合わせ

プレV：テイクアップベアリングユニット次へ：3ボルトフランジマウントベアリング

仕様
お問い合わせ

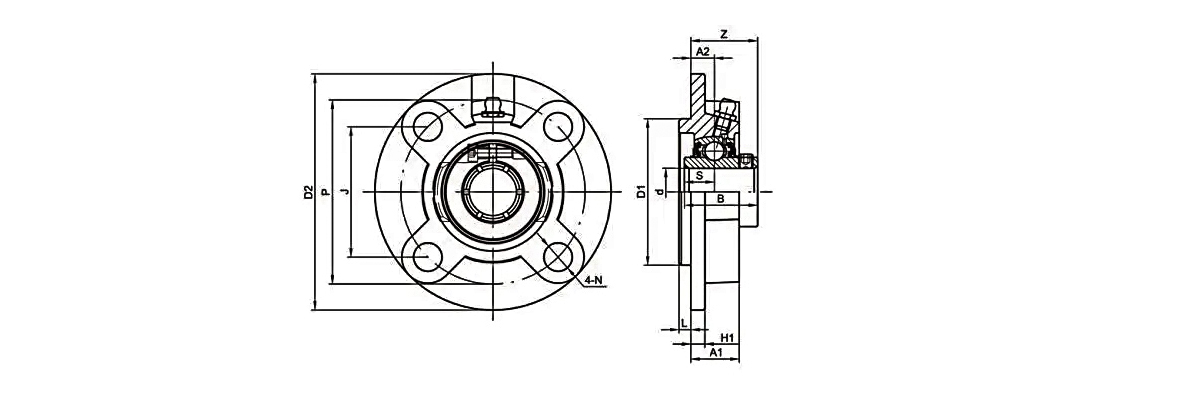

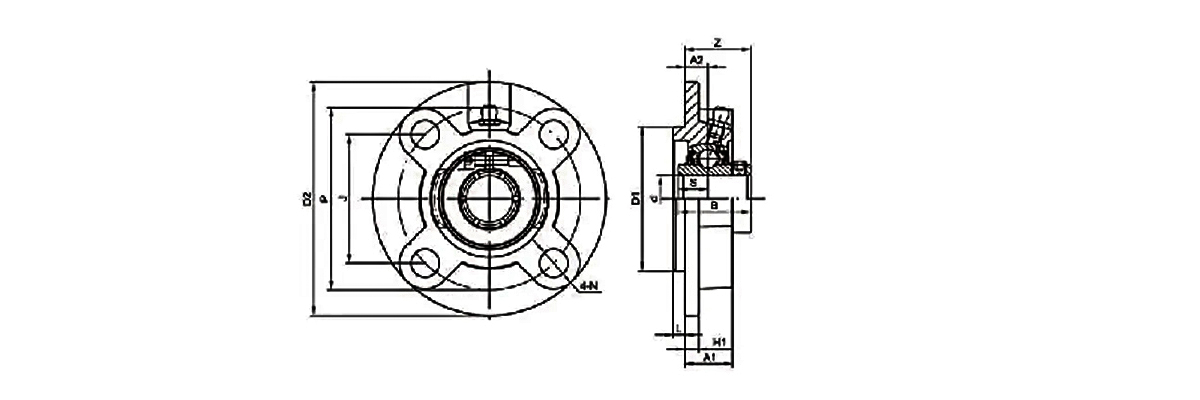

ユニットNo.	シャフト径		寸法(mm)												ボルトサイズ(mm)	重量(kg)
	d		D2	P	J	A2	N	L	H1	A1	D1	B	S	Z
	(で)	(mm)	D2	P	J	A2	N	L	H1	A1	D1	B	S	Z
UCWFC201		12	90	70	49.5	10	10	4	5	19	55	27.4	11.5	25.9	M8	0.64
UCWFC201-8	1/2		90	70	49.5	10	10	4	5	19	55	27.4	11.5	25.9	M8	0.64
UCWFC202		15	90	70	49.5	10	10	4	5	19	55	27.4	11.5	25.9	M8	0.6
UCWFC202-9	9/16		90	70	49.5	10	10	4	5	19	55	27.4	11.5	25.9	M8	0.6
UCWFC202-10	5/8		90	70	49.5	10	10	4	5	19	55	27.4	11.5	25.9	M8	0.6
UCWFC203		17	90	70	49.5	10	10	4	5	19	55	27.4	11.5	25.9	M8	0.58
UCWFC203-11	11/16		90	70	49.5	10	10	4	5	19	55	27.4	11.5	25.9	M8	0.58
UCFC204		20	100	78	55.1	10	12	5	7	20.5	62	31	12.7	28.3	M10	0.75
UCFC204-12	3/4		100	78	55.1	10	12	5	7	20.5	62	31	12.7	28.3	M10	0.75
UCFC205		25	115	90	63.6	10	12	6	7	21	70	34.1	14.3	29.8	M10	1
UCFC205-14	7/8		115	90	63.6	10	12	6	7	21	70	34.1	14.3	29.8	M10	1
UCFC205-15	15/16		115	90	63.6	10	12	6	7	21	70	34.1	14.3	29.8	M10	1
UCFC205-16	1/1		115	90	63.6	10	12	6	7	21	70	34.1	14.3	29.8	M10	1
UCFC206		30	125	100	70.7	10	12	8	8	23	80	38.1	15.9	32.2	M10	1.3
UCFC206-17	1/16		125	100	70.7	10	12	8	8	23	80	38.1	15.9	32.2	M10	1.3
UCFC206-18	1/8		125	100	70.7	10	12	8	8	23	80	38.1	15.9	32.2	M10	1.3
UCFC206-19	3/16		125	100	70.7	10	12	8	8	23	80	38.1	15.9	32.2	M10	1.3
UCFC206-20	1/4		125	100	70.7	10	12	8	8	23	80	38.1	15.9	32.2	M10	1.3
UCFC207		35	135	110	77.8	11	14	8	9	26	90	42.9	17.5	36.4	M12	1.75
UCFC207-20	1/4		135	110	77.8	11	14	8	9	26	90	42.9	17.5	36.4	M12	1.75
UCFC207-21	5/16		135	110	77.8	11	14	8	9	26	90	42.9	17.5	36.4	M12	1.75
UCFC207-22	3/8		135	110	77.8	11	14	8	9	26	90	42.9	17.5	36.4	M12	1.75
UCFC207-23	7/16		135	110	77.8	11	14	8	9	26	90	42.9	17.5	36.4	M12	1.75
UCFC208		40	145	120	84.8	11	14	10	9	26	100	49.2	19	41.2	M12	2
UCFC208-24	1/2		145	120	84.8	11	14	10	9	26	100	49.2	19	41.2	M12	2
UCFC208-25	9/16		145	120	84.8	11	14	10	9	26	100	49.2	19	41.2	M12	2
UCFC209		45	160	132	93.3	10	16	12	14	26	105	49.2	19	40.2	M14	2.5
UCFC209-26	5/8		160	132	93.3	10	16	12	14	26	105	49.2	19	40.2	M14	2.5
UCFC209-27	11/16		160	132	93.3	10	16	12	14	26	105	49.2	19	40.2	M14	2.5
UCFC209-28	3/4		160	132	93.3	10	16	12	14	26	105	49.2	19	40.2	M14	2.5
UCFC210		50	165	138	97.6	10	16	12	14	28	110	51.6	19	42.6	M14	2.95
UCFC210-30	7/8		165	138	97.6	10	16	12	14	28	110	51.6	19	42.6	M14	2.95
UCFC210-31	1-15/16		165	138	97.6	10	16	12	14	28	110	51.6	19	42.6	M14	2.95
UCFC210-32	1/2		165	138	97.6	10	16	12	14	28	110	51.6	19	42.6	M14	2.95
UCFC211		55	185	150	106.1	13	19	12	15	30	125	55.6	22.2	46.4	M16	4
UCFC211-32	1/2		185	150	106.1	13	19	12	15	30	125	55.6	22.2	46.4	M16	4
UCFC211-34	1/8		185	150	106.1	13	19	12	15	30	125	55.6	22.2	46.4	M16	4
UCFC211-35	3/16		185	150	106.1	13	19	12	15	30	125	55.6	22.2	46.4	M16	4
UCFC212		60	195	160	113.1	17	19	12	15	35	135	65.1	25.4	56.7	M16	4.9
UCFC212-36	1/4		195	160	113.1	17	19	12	15	35	135	65.1	25.4	56.7	M16	4.9
UCFC212-38	3/8		195	160	113.1	17	19	12	15	35	135	65.1	25.4	56.7	M16	4.9
UCFC212-39	7/16		195	160	113.1	17	19	12	15	35	135	65.1	25.4	56.7	M16	4.9
UCFC213		65	205	170	120.2	16	19	14	15	36	145	65.1	25.4	55.7	M16	5.35
UCFC213-40	1/2		205	170	120.2	16	19	14	15	36	145	65.1	25.4	55.7	M16	5.35
UCFC214		70	215	177	125.1	17	19	14	18	38	150	74.6	30.2	61.4	M16	6.9
UCFC214-44	3/4		215	177	125.1	17	19	14	18	38	150	74.6	30.2	61.4	M16	6.9
UCFC215		75	220	184	130.1	18	19	16	18	39	160	77.8	33.3	62.5	M16	7.5
UCFC215-47	2-15/16		220	184	130.1	18	19	16	18	39	160	77.8	33.3	62.5	M16	7.5
UCFC215-48	1/3		220	184	130.1	18	19	16	18	39	160	77.8	33.3	62.5	M16	7.5
UCFC216		80	240	200	141.4	18	23	16	18	42	170	82.6	33.3	67.3	M20	8.7
UCFC217		85	250	208	147.1	18	23	18	20	45	180	85.7	34.1	69.6	M20	10.3
UCFC217-52	1/4		250	208	147.1	18	23	18	20	45	180	85.7	34.1	69.6	M20	10.3
UCFC218		90	265	220	155.5	22	23	18	20	50	190	96	39.7	78.3	M20	13.5
UCFC218-56	1/2		265	220	155.5	22	23	18	20	50	190	96	39.7	78.3	M20	13.5

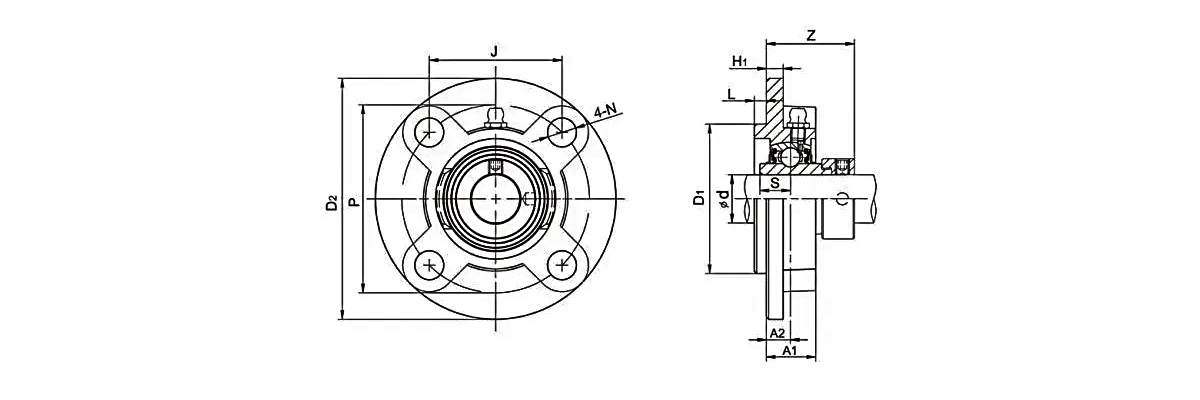

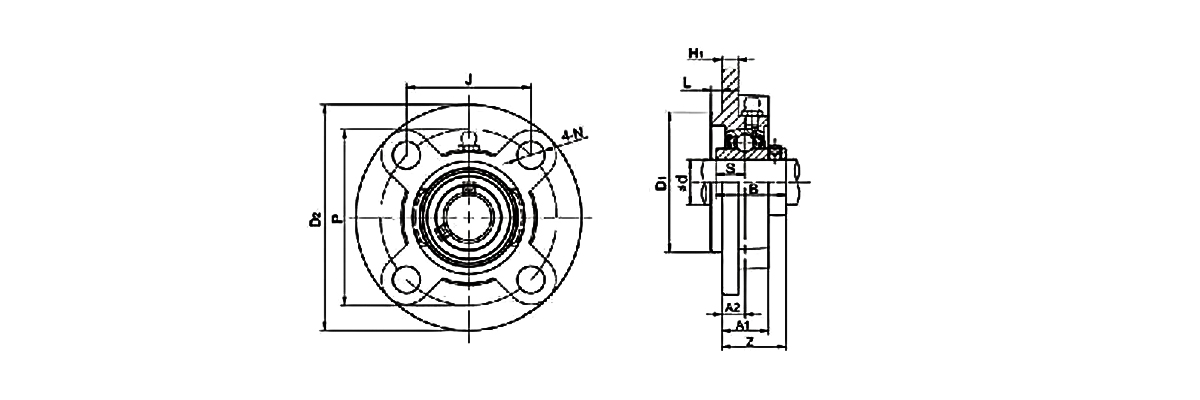

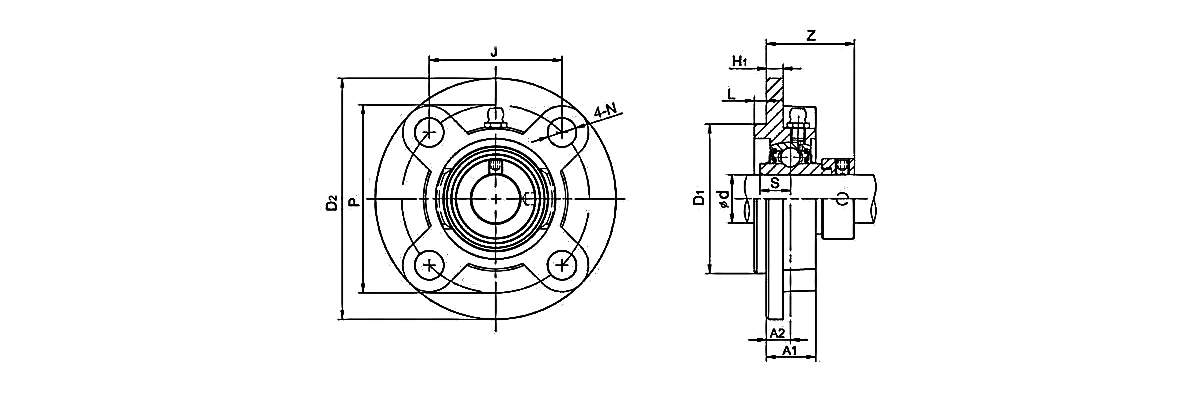

ユニットNo.	シャフト径		寸法(mm)											ボルトサイズ(mm)	重量(kg)
	d		D2	P	J	A2	N	L	H1	A1	D1	S	z
	(で)	(mm)	D2	P	J	A2	N	L	H1	A1	D1	S	z
NAFC201S		12	90	70	49.5	10	10	4	5	19	55	13.9	33.4	M8	0.6
NAFC201-8S	1/2		90	70	49.5	10	10	4	5	19	55	13.9	33.4	M8	0.6
NAFC202S		15	90	70	49.5	10	10	4	5	19	55	13.9	33.4	M8	0.6
NAFC202-10S	5/8		90	70	49.5	10	10	4	5	19	55	13.9	33.4	M8	0.6
NAFC203S		17	90	70	49.5	10	10	4	5	19	55	13.9	33.4	M8	0.6
NAFC203-11S	11/16		90	70	49.5	10	10	4	5	19	55	13.9	33.4	M8	0.6
NAFC201		12	100	78	55.1	10	12	5	7	20.5	62	17.1	36.5	M10	0.83
NAFC201-8	1/2		100	78	55.1	10	12	5	7	20.5	62	17.1	36.5	M10	0.83
NAFC202		15	100	78	55.1	10	12	5	7	20.5	62	17.1	36.5	M10	0.83
NAFC202-10	5/8		100	78	55.1	10	12	5	7	20.5	62	17.1	36.5	M10	0.83
NAFC203		17	100	78	55.1	10	12	5	7	20.5	62	17.1	36.5	M10	0.83
NAFC203-11	11/16		100	78	55.1	10	12	5	7	20.5	62	17.1	36.5	M10	0.83
NAFC204		20	100	78	55.1	10	12	5	7	20.5	62	17.1	36.5	M10	0.83
NAFC204-12	3/4		100	78	55.1	10	12	5	7	20.5	62	17.1	36.5	M10	0.83
NAFC205		25	115	90	63.6	10	12	6	7	21	70	17.5	36.9	M10	1
NAFC205-14	7/8		115	90	63.6	10	12	6	7	21	70	17.5	36.9	M10	1
NAFC205-15	15/16		115	90	63.6	10	12	6	7	21	70	17.5	36.9	M10	1
NAFC205-16	1/1		115	90	63.6	10	12	6	7	21	70	17.5	36.9	M10	1
NAFC206		30	125	100	70.7	10	12	8	8	23	80	18.3	40.1	M10	1.5
NAFC206-18	1/8		125	100	70.7	10	12	8	8	23	80	18.3	40.1	M10	1.5
NAFC206-19	3/16		125	100	70.7	10	12	8	8	23	80	18.3	40.1	M10	1.5
NAFC206-20	1/4		125	100	70.7	10	12	8	8	23	80	18.3	40.1	M10	1.5
NAFC207		35	135	110	77.8	11	14	8	9	26	90	18.8	43.3	M12	1.8
NAFC207-20	1/4		135	110	77.8	11	14	8	9	26	90	18.8	43.3	M12	1.8
NAFC207-21	5/16		135	110	77.8	11	14	8	9	26	90	18.8	43.3	M12	1.8
NAFC207-22	3/8		135	110	77.8	11	14	8	9	26	90	18.8	43.3	M12	1.8
NAFC207-23	7/16		135	110	77.8	11	14	8	9	26	90	18.8	43.3	M12	1.8
NAFC208		40	145	120	84.8	11	14	10	9	26	100	21.4	45.9	M12	2.2
NAFC208-24	1/2		145	120	84.8	11	14	10	9	26	100	21.4	45.9	M12	2.2
NAFC208-25	9/16		145	120	84.8	11	14	10	9	26	100	21.4	45.9	M12	2.2
NAFC209		45	160	132	93.3	10	16	12	14	26	105	21.4	44.9	M14	2.8
NAFC209-26	5/8		160	132	93.3	10	16	12	14	26	105	21.4	44.9	M14	2.8
NAFC209-27	11/16		160	132	93.3	10	16	12	14	26	105	21.4	44.9	M14	2.8
NAFC209-28	3/4		160	132	93.3	10	16	12	14	26	105	21.4	44.9	M14	2.8
NAFC210		50	165	138	97.6	10	16	12	14	28	110	24.6	48.1	M14	3.3
NAFC210-30	7/8		165	138	97.6	10	16	12	14	28	110	24.6	48.1	M14	3.3
NAFC210-31	1-15/16		165	138	97.6	10	16	12	14	28	110	24.6	48.1	M14	3.3
NAFC211		55	185	150	106.1	13	19	12	15	30	125	27.8	56.6	M16	4.5
NAFC211-32	1/2		185	150	106.1	13	19	12	15	30	125	27.8	56.6	M16	4.5
NAFC211-34	1/8		185	150	106.1	13	19	12	15	30	125	27.8	56.6	M16	4.5
NAFC211-35	3/16		185	150	106.1	13	19	12	15	30	125	27.8	56.6	M16	4.5
NAFC212		60	195	160	113.1	17	19	12	15	35	135	31	63.8	M16	5.7
NAFC212-36	1/4		195	160	113.1	17	19	12	15	35	135	31	63.8	M16	5.7
NAFC212-38	3/8		195	160	113.1	17	19	12	15	35	135	31	63.8	M16	5.7
NAFC212-39	7/16		195	160	113.1	17	19	12	15	35	135	31	63.8	M16	5.7
NAFC213		65	205	170	120.2	16	19	14	15	36	145	34.3	67.6	M16	6.5
NAFC213-40	1/2		205	170	120.2	16	19	14	15	36	145	34.3	67.6	M16	6.5
NAFC214		70	215	177	125.1	17	19	14	18	38	150	34.3	68.6	M16	7.2
NAFC214-44	3/4		215	177	125.1	17	19	14	18	38	150	34.3	68.6	M16	7.2
NAFC215		75	220	184	130.1	18	19	16	18	39	160	37.3	72.8	M16	8
NAFC215-48	1/3		220	184	130.1	18	19	16	18	39	160	37.3	72.8	M16	8

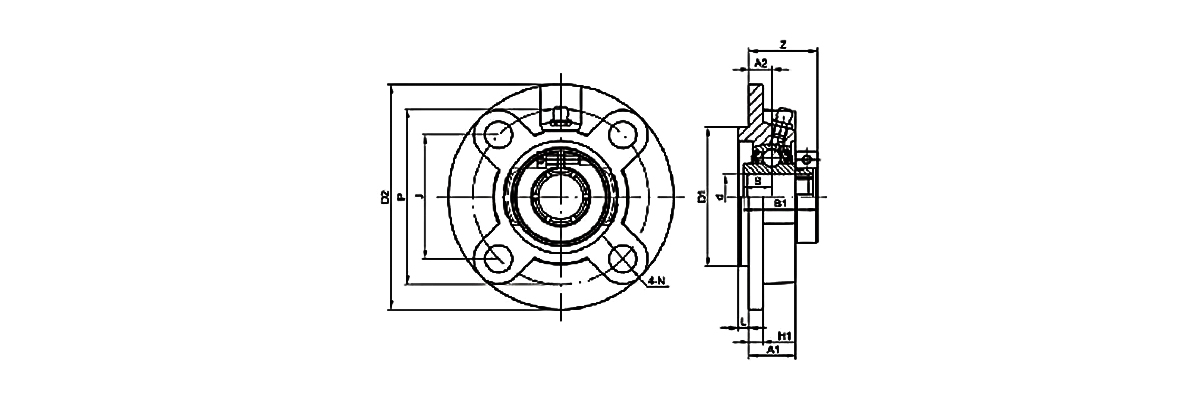

ユニットNo.	シャフト径		寸法(mm)												ボルトサイズ(mm)	重量(kg)
	d		D2	P	J	A2	N	L	H1	A1	D1	B1	S	Z
	(で)	(mm)	D2	P	J	A2	N	L	H1	A1	D1	B1	S	Z
UEFC204		20	100	78	55.1	10	12	5	7	20.5	62	33	12.7	30.3	M10	0.75
UEFC204-12	3/4		100	78	55.1	10	12	5	7	20.5	62	33	12.7	30.3	M10	0.75
UEFC205		25	115	90	63.6	10	12	6	7	21	70	35.4	14.3	31.1	M10	1.06
UEFC205-14	7/8		115	90	63.6	10	12	6	7	21	70	35.4	14.3	31.1	M10	1.06
UEFC205-15	15/16		115	90	63.6	10	12	6	7	21	70	35.4	14.3	31.1	M10	1.06
UEFC205-16	1/1		115	90	63.6	10	12	6	7	21	70	35.4	14.3	31.1	M10	1.06
UEFC206		30	125	100	70.7	10	12	8	8	23	80	39.8	15.9	33.9	M10	1.54
UEFC206-17	1/16		125	100	70.7	10	12	8	8	23	80	39.8	15.9	33.9	M10	1.54
UEFC206-18	1/8		125	100	70.7	10	12	8	8	23	80	39.8	15.9	33.9	M10	1.54
UEFC206-19	3/16		125	100	70.7	10	12	8	8	23	80	39.8	15.9	33.9	M10	1.54
UEFC206-20	1/4		125	100	70.7	10	12	8	8	23	80	39.8	15.9	33.9	M10	1.54
UEFC207		35	135	110	77.8	11	14	8	9	26	90	43.9	17.5	37.4	M12	1.82
UEFC207-20	1/4		135	110	77.8	11	14	8	9	26	90	43.9	17.5	37.4	M12	1.82
UEFC207-21	5/16		135	110	77.8	11	14	8	9	26	90	43.9	17.5	37.4	M12	1.82
UEFC207-22	3/8		135	110	77.8	11	14	8	9	26	90	43.9	17.5	37.4	M12	1.82
UEFC207-23	7/16		135	110	77.8	11	14	8	9	26	90	43.9	17.5	37.4	M12	1.82
UEFC208		40	145	120	84.8	11	14	10	9	26	100	50.2	19	42.2	M12	2.23
UEFC208-24	1/2		145	120	84.8	11	14	10	9	26	100	50.2	19	42.2	M12	2.23
UEFC208-25	9/16		145	120	84.8	11	14	10	9	26	100	50.2	19	42.2	M12	2.23
UEFC209		45	160	132	93.3	10	16	12	14	26	105	50.2	19	41.2	M14	2.72
UEFC209-26	5/8		160	132	93.3	10	16	12	14	26	105	50.2	19	41.2	M14	2.72
UEFC209-27	11/16		160	132	93.3	10	16	12	14	26	105	50.2	19	41.2	M14	2.72
UEFC209-28	3/4		160	132	93.3	10	16	12	14	26	105	50.2	19	41.2	M14	2.72
UEFC210		50	165	138	97.6	10	16	12	14	28	110	52.6	19	43.6	M14	3.24
UEFC210-30	7/8		165	138	97.6	10	16	12	14	28	110	52.6	19	43.6	M14	3.24
UEFC210-31	1-15/16		165	138	97.6	10	16	12	14	28	110	52.6	19	43.6	M14	3.24
UEFC210-32	1/2		165	138	97.6	10	16	12	14	28	110	52.6	19	43.6	M14	3.24
UEFC211		55	185	150	106.1	13	19	12	15	30	125	56.6	22.2	47.4	M16	4.32
UEFC211-32	1/2		185	150	106.1	13	19	12	15	30	125	56.6	22.2	47.4	M16	4.32
UEFC211-34	1/8		185	150	106.1	13	19	12	15	30	125	56.6	22.2	47.4	M16	4.32
UEFC211-35	3/16		185	150	106.1	13	19	12	15	30	125	56.6	22.2	47.4	M16	4.32
UEFC212		60	195	160	113.1	17	19	12	15	35	135	66.6	25.4	58.2	M16	5.33
UEFC212-36	1/4		195	160	113.1	17	19	12	15	35	135	66.6	25.4	58.2	M16	5.33
UEFC212-38	3/8		195	160	113.1	17	19	12	15	35	135	66.6	25.4	58.2	M16	5.33
UEFC212-39	7/16		195	160	113.1	17	19	12	15	35	135	66.6	25.4	58.2	M16	5.33

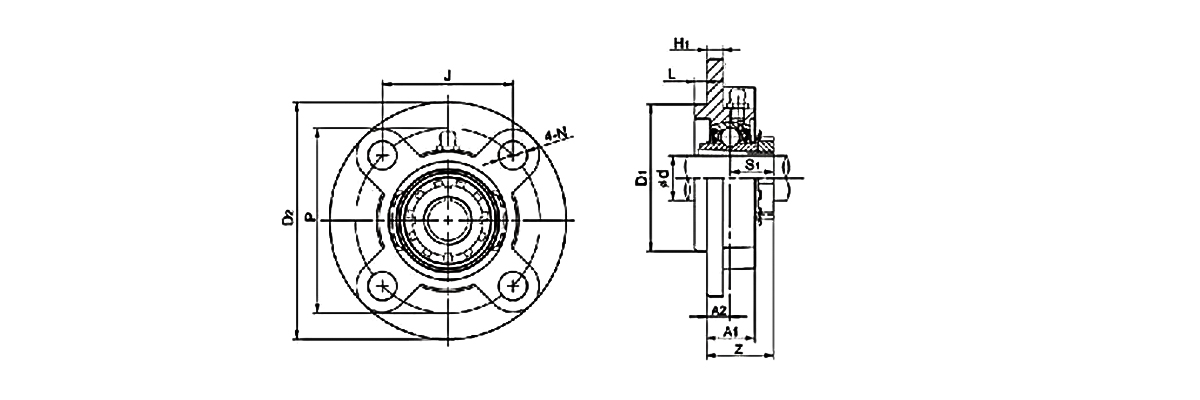

ユニットNo.	シャフト径		寸法(mm)											ボルトサイズ(mm)	重量 (kg)
	d		D2	P	J	A2	N	L	H1	A1	D1	S1	Z
	(で)	(mm)	D2	P	J	A2	N	L	H1	A1	D1	S1	Z
UKFC205 H2305		20	115	90	63.6	10	12	6	7	21	70	18.5	28.5	M10	0.98
UKFC205 HE2305	3/4		115	90	63.6	10	12	6	7	21	70	18.5	28.5	M10	0.98
UKFC206 H2306		25	125	100	70.7	10	12	8	8	23	80	20.5	30.5	M10	1.2
UKFC206 HS2306	7/8		125	100	70.7	10	12	8	8	23	80	20.5	30.5	M10	1.2
UKFC206 HA2306	15/16		125	100	70.7	10	12	8	8	23	80	20.5	30.5	M10	1.2
UKFC206 HE2306	1/1		125	100	70.7	10	12	8	8	23	80	20.5	30.5	M10	1.2
UKFC207 H2307		30	135	110	77.8	11	14	8	9	26	90	22.5	33.5	M12	1.7
UKFC207 HS2307	1/8		135	110	77.8	11	14	8	9	26	90	22.5	33.5	M12	1.7
UKFC207 HA2307	3/16		135	110	77.8	11	14	8	9	26	90	22.5	33.5	M12	1.7
UKFC208 H2308		35	145	120	84.8	11	14	10	9	26	100	24.5	35.5	M12	2
UKFC208 HE2308	1/4		145	120	84.8	11	14	10	9	26	100	24.5	35.5	M12	2
UKFC208 HS2308	3/8		145	120	84.8	11	14	10	9	26	100	24.5	35.5	M12	2
UKFC209 H2309		40	160	132	93.3	10	16	12	10	26	105	26	36	M14	2.7
UKFC209 HA2309	7/16		160	132	93.3	10	16	12	10	26	105	26	36	M14	2.7
UKFC209 HE2309	1/2		160	132	93.3	10	16	12	10	26	105	26	36	M14	2.7
UKFC210 H2310		45	165	138	97.6	10	16	12	14	28	110	27.5	37.5	M14	3
UKFC210 HS2310	5/8		165	138	97.6	10	16	12	14	28	110	27.5	37.5	M14	3
UKFC210 HA2310	11/16		165	138	97.6	10	16	12	14	28	110	27.5	37.5	M14	3
UKFC210 HE2310	3/4		165	138	97.6	10	16	12	14	28	110	27.5	37.5	M14	3
UKFC211 H2311		50	185	150	106.1	13	19	12	15	30	125	28.5	41.5	M16	4.2
UKFC211 HS2311	7/8		185	150	106.1	13	19	12	15	30	125	28.5	41.5	M16	4.2
UKFC211 HA2311	1-15/16		185	150	106.1	13	19	12	15	30	125	28.5	41.5	M16	4.2
UKFC211 HE2311	1/2		185	150	106.1	13	19	12	15	30	125	28.5	41.5	M16	4.2
UKFC212 H2312		55	195	160	113.1	17	19	12	15	35	135	31	48	M16	4.9
UKFC212 HS2312	1/8		195	160	113.1	17	19	12	15	35	135	31	48	M16	4.9
UKFC213 H2313		60	205	170	120.2	16	19	14	15	36	145	32	48	M16	5.6
UKFC213 HA2313	3/16		205	170	120.2	16	19	14	15	36	145	32	48	M16	5.6
UKFC213 HE2313	1/4		205	170	120.2	16	19	14	15	36	145	32	48	M16	5.6
UKFC213 HS2313	3/8		205	170	120.2	16	19	14	15	36	145	32	48	M16	5.6
UKFC215 H2315		65	220	184	130.1	18	19	16	17	39	160	35.5	53.5	M16	7.5
UKFC215 HA2315	7/16		220	184	130.1	18	19	16	17	39	160	35.5	53.5	M16	7.5
UKFC215 HE2315	1/2		220	184	130.1	18	19	16	17	39	160	35.5	53.5	M16	7.5
UKFC216 H2316		70	240	200	141.4	18	23	16	18	42	170	39	57	M20	8.9
UKFC216 HA2316	11/16		240	200	141.4	18	23	16	18	42	170	39	57	M20	8.9
UKFC216 HE2316	3/4		240	200	141.4	18	23	16	18	42	170	39	57	M20	8.9
UKFC217 H2317		75	250	208	147.1	18	23	18	20	45	180	40	58	M20	10.4
UKFC217 HA2317	2-15/16		250	208	147.1	18	23	18	20	45	180	40	58	M20	10.4
UKFC217 HE2317	1/3		250	208	147.1	18	23	18	20	45	180	40	58	M20	10.4
UKFC218 H2318		80	265	220	155.5	22	23	18	20	50	190	42	64	M20	13.3

ユニットNo.	シャフト径		寸法(mm)												ボルトサイズ		重量(kg)
	d		D2	P	J	A2	N	L	H1	A1	D1	B	S	Z	(mm)	(で)
	(で)	(mm)	D2	P	J	A2	N	L	H1	A1	D1	B	S	Z	(mm)	(で)
UFCCX05		25	111	92	65	10	9.5	6	9.5	24	76	38.1	15.9	32.2	M8	5/16	1.2
UFCCX05-13	13/16		111	92	65	10	9.5	6	9.5	24	76	38.1	15.9	32.2	M8	5/16	1.2
UFCCX05-14	7/8		111	92	65	10	9.5	6	9.5	24	76	38.1	15.9	32.2	M8	5/16	1.2
UFCCX05-15	15/16		111	92	65	10	9.5	6	9.5	24	76	38.1	15.9	32.2	M8	5/16	1.2
UFCCX05-16	1/1		111	92	65	10	9.5	6	9.5	24	76	38.1	15.9	32.2	M8	5/16	1.2
UFCCX06		30	127	105	74.2	8	12	9.5	9.5	22.5	85	42.9	17.5	33.4	M10	3/8	1.5
UFCCX06-17	1/16		127	105	74.2	8	12	9.5	9.5	22.5	85	42.9	17.5	33.4	M10	3/8	1.5
UFCCX06-18	1/8		127	105	74.2	8	12	9.5	9.5	22.5	85	42.9	17.5	33.4	M10	3/8	1.5
UFCCX06-19	3/16		127	105	74.2	8	12	9.5	9.5	22.5	85	42.9	17.5	33.4	M10	3/8	1.5
UFCCX06-20	1/4		127	105	74.2	8	12	9.5	9.5	22.5	85	42.9	17.5	33.4	M10	3/8	1.5
UFCCX07		35	133	111	78.5	9	12	11	11	26	92	49.2	19	39.2	M10	3/8	1.9
UFCCX07-21	5/16		133	111	78.5	9	12	11	11	26	92	49.2	19	39.2	M10	3/8	1.9
UFCCX07-22	3/8		133	111	78.5	9	12	11	11	26	92	49.2	19	39.2	M10	3/8	1.9
UFCCX07-23	7/16		133	111	78.5	9	12	11	11	26	92	49.2	19	39.2	M10	3/8	1.9
UFCCX08		40	133	111	78.5	9	12	11	11	26	92	49.2	19	39.2	M10	3/8	2
UFCCX08-24	1/2		133	111	78.5	9	12	11	11	26	92	49.2	19	39.2	M10	3/8	2
UFCCX08-25	9/16		133	111	78.5	9	12	11	11	26	92	49.2	19	39.2	M10	3/8	2
UFCCX09		45	155	130	91.9	8	14	12	11	25	108	51.6	19	40.6	M12	7/16	2.6
UFCCX09-26	5/8		155	130	91.9	8	14	12	11	25	108	51.6	19	40.6	M12	7/16	2.6
UFCCX09-27	11/16		155	130	91.9	8	14	12	11	25	108	51.6	19	40.6	M12	7/16	2.6
UFCCX09-28	3/4		155	130	91.9	8	14	12	11	25	108	51.6	19	40.6	M12	7/16	2.6
UFCCX09-29	1-13/16		155	130	91.9	8	14	12	11	25	108	51.6	19	40.6	M12	7/16	2.6
UFCCX10		50	162	136	96.2	7	14	16	11	25	118	55.6	22.2	40.4	M12	7/16	3.2
UFCCX10-30	7/8		162	136	96.2	7	14	16	11	25	118	55.6	22.2	40.4	M12	7/16	3.2
UFCCX10-31	1-15/16		162	136	96.2	7	14	16	11	25	118	55.6	22.2	40.4	M12	7/16	3.2
UFCCX10-32	1/2		162	136	96.2	7	14	16	11	25	118	55.6	22.2	40.4	M12	7/16	3.2
UFCCX11		55	180	152	107.5	4	16	22	13	26	127	65.1	25.4	43.7	M14	1/2	4.3
UFCCX11-33	1/16		180	152	107.5	4	16	22	13	26	127	65.1	25.4	43.7	M14	1/2	4.3
UFCCX11-34	1/8		180	152	107.5	4	16	22	13	26	127	65.1	25.4	43.7	M14	1/2	4.3
UFCCX11-35	3/16		180	152	107.5	4	16	22	13	26	127	65.1	25.4	43.7	M14	1/2	4.3
UFCCX11-36	1/4		180	152	107.5	4	16	22	13	26	127	65.1	25.4	43.7	M14	1/2	4.3
UFCCX11-37	5/16		180	152	107.5	4	16	22	13	26	127	65.1	25.4	43.7	M14	1/2	4.3
UFCCX12		60	194	165	116.7	11	16	20	14	33	140	65.1	25.4	50.7	M14	1/2	5.3
UFCCX12-38	3/8		194	165	116.7	11	16	20	14	33	140	65.1	25.4	50.7	M14	1/2	5.3
UFCCX12-39	7/16		194	165	116.7	11	16	20	14	33	140	65.1	25.4	50.7	M14	1/2	5.3
UFCCX13		65	194	165	116.7	11	16	20	14	33	140	74.6	30.2	55.4	M14	1/2	5.7
UFCCX13-40	1/2		194	165	116.7	11	16	20	14	33	140	74.6	30.2	55.4	M14	1/2	5.7
UFCCX13-41	9/16		194	165	116.7	11	16	20	14	33	140	74.6	30.2	55.4	M14	1/2	5.7
UFCCX14		70	222	190	134.3	14	19	20	14	36	164	77.8	33.3	58.5	M16	5/8	7.3
UFCCX14-42	5/8		222	190	134.3	14	19	20	14	36	164	77.8	33.3	58.5	M16	5/8	7.3
UFCCX14-43	1/16		222	190	134.3	14	19	20	14	36	164	77.8	33.3	58.5	M16	5/8	7.3
UFCCX14-44	3/4		222	190	134.3	14	19	20	14	36	164	77.8	33.3	58.5	M16	5/8	7.3
UFCCX15		75	222	190	134.3	12	19	22	16	35	164	82.6	33.3	61.3	M16	5/8	8
UFCCX15-45	2-13/16		222	190	134.3	12	19	22	16	35	164	82.6	33.3	61.3	M16	5/8	8
UFCCX15-46	7/8		222	190	134.3	12	19	22	16	35	164	82.6	33.3	61.3	M16	5/8	8
UFCCX15-47	2-15/16		222	190	134.3	12	19	22	16	35	164	82.6	33.3	61.3	M16	5/8	8
UFCCX15-48	1/3		222	190	134.3	12	19	22	16	35	164	82.6	33.3	61.3	M16	5/8	8
UFCCX16		80	260	219	154.8	10	23	25	19	36	186	85.7	34.1	61.6	M20	5/8	11.3
UFCCX16-49	1/16		260	219	154.8	10	23	25	19	36	186	85.7	34.1	61.6	M20	5/8	11.3
UFCCX16-50	1/8		260	219	154.8	10	23	25	19	36	186	85.7	34.1	61.6	M20	5/8	11.3
UFCCX16-51	3/16		260	219	154.8	10	23	25	19	36	186	85.7	34.1	61.6	M20	5/8	11.3
UFCCX16-52	1/4		260	219	154.8	10	23	25	19	36	186	85.7	34.1	61.6	M20	5/8	11.3
UFCCX17		85	260	219	154.8	10	23	25	19	36	186	96	39.7	66.3	M20	3/4	12.9
UFCCX17-53	5/16		260	219	154.8	10	23	25	19	36	186	96	39.7	66.3	M20	3/4	12.9
UFCCX17-55	7/16		260	219	154.8	10	23	25	19	36	186	96	39.7	66.3	M20	3/4	12.9

ユニットNo.	シャフト径		寸法(mm)												重量 (kg)
	d		D2	P	J	A2	N	L	H1	A1	D1	S	B	Z
	(で)	(mm)
UFCCS206		30	111	92.08	65.11	9.9	12	6.1	9.4	23.9	76.2	15.9	38.1	32.1	1.26
UFCCS206-17	1/16
UFCCS206-18	1/8
UFCCS206-19	3/16
UFCCS206-20	1/4
UFCCS207		35	127	104.78	74.09	7.9	12	9.4	9.4	22.6	85.725	17.5	42.9	33.3	1.84
UFCCS207-20	1/4
UFCCS207-21	5/16
UFCCS207-22	3/8
UFCCS207-23	7/16
UFCCS208		40	133.1	111.1	78.56	8.9	12	10.9	10.9	25.9	92.075	19	49.2	39.1	2.02
UFCCS208-24	1/2
UFCCS208-25	9/16
UFCCS209		45	155.5	130.18	92.05	7.9	14	10.9	10.9	25.4	107.95	19	49.2	38.1	2.78
UFCCS209-26	5/8
UFCCS209-27	11/16
UFCCS209-28	3/4
UFCCS210		50	155.5	130.18	92.05	7.9	14	11.9	10.9	24.9	107.95	19	51.6	40.5	2.76
UFCCS210-30	7/8
UFCCS210-31	1-15/16
UFCCS210-32	1/2
UFCCS211		55	162	136.5	96.52	7.1	14	16	10.9	25.9	114.3	22.2	55.6	40.5	3.29
UFCCS211-32	1/2
UFCCS211-34	1/8
UFCCS211-35	3/16
UFCCS212		60	180.8	152.4	107.76	4	14	22.1	13	25.9	127	25.4	65.1	43.7	4.61
UFCCS212-36	1/4
UFCCS212-37	5/16
UFCCS212-38	3/8
UFCCS212-39	7/16
UFCCS213		65	193.8	165.1	116.74	10.9	14	20	14	33	139.7	25.4	65.1	50.6	5.91
UFCCS213-39	7/16
UFCCS213-40	1/2
UFCCS214		70	193.7	165.1	116.74	10.9	14	20	14	33.3	139.7	25.4	74.6	55.3	7.98
UFCCS214-43	11/16
UFCCS214-44	3/4
UFCCS215		75	222.2	190.5	134.7	14	17.5	20	16	36	161.925	25.4	77.8	58.5	8.34
UFCCS215-47	2-15/16
UFCCS215-48	1/3

ユニットNo.	シャフト径		寸法(mm)												重量 (kg)
	d		D2	P	J	A2	N	L	H1	A1	D1	S	B	Z
	(で)	(mm)	D2	P	J	A2	N	L	H1	A1	D1	S	B	Z
UCFCSX05		25	111	92.08	65.11	9.9	12	6.1	9.4	23.9	76.2	15.9	38.1	32.1	1.34
UCFCSX05-13	13/16		111	92.08	65.11	9.9	12	6.1	9.4	23.9	76.2	15.9	38.1	32.1	1.34
UCFCSX05-14	7/8		111	92.08	65.11	9.9	12	6.1	9.4	23.9	76.2	15.9	38.1	32.1	1.34
UCFCSX05-15	15/16		111	92.08	65.11	9.9	12	6.1	9.4	23.9	76.2	15.9	38.1	32.1	1.34
UCFCSX05-16	1/1		111	92.08	65.11	9.9	12	6.1	9.4	23.9	76.2	15.9	38.1	32.1	1.34
UCFCSX06		30	127	104.78	74.09	7.9	12	9.4	9.4	22.6	85.725	17.5	42.9	33.3	2.06
UCFCSX06-17	1/16		127	104.78	74.09	7.9	12	9.4	9.4	22.6	85.725	17.5	42.9	33.3	2.06
UCFCSX06-18	1/8		127	104.78	74.09	7.9	12	9.4	9.4	22.6	85.725	17.5	42.9	33.3	2.06
UCFCSX06-19	3/16		127	104.78	74.09	7.9	12	9.4	9.4	22.6	85.725	17.5	42.9	33.3	2.06
UCFCSX06-20	1/4		127	104.78	74.09	7.9	12	9.4	9.4	22.6	85.725	17.5	42.9	33.3	2.06
UCFCSX07		35	133.1	111.1	78.56	8.9	12	10.9	10.9	25.9	92.075	19	49.2	39.1	2.21
UCFCSX07-21	5/16		133.1	111.1	78.56	8.9	12	10.9	10.9	25.9	92.075	19	49.2	39.1	2.21
UCFCSX07-22	3/8		133.1	111.1	78.56	8.9	12	10.9	10.9	25.9	92.075	19	49.2	39.1	2.21
UCFCSX07-23	7/16		133.1	111.1	78.56	8.9	12	10.9	10.9	25.9	92.075	19	49.2	39.1	2.21
UCFCSX08		40	155.5	130.18	92.05	7.9	14	10.9	10.9	25.4	107.95	19	49.2	38.1	3.03
UCFCSX08-24	1/2		155.5	130.18	92.05	7.9	14	10.9	10.9	25.4	107.95	19	49.2	38.1	3.03
UCFCSX08-25	9/16		155.5	130.18	92.05	7.9	14	10.9	10.9	25.4	107.95	19	49.2	38.1	3.03
UCFCSX09		45	155.5	130.18	92.05	7.9	14	11.9	10.9	24.9	107.95	19	51.6	40.5	2.98
UCFCSX09-26	5/8		155.5	130.18	92.05	7.9	14	11.9	10.9	24.9	107.95	19	51.6	40.5	2.98
UCFCSX09-27	11/16		155.5	130.18	92.05	7.9	14	11.9	10.9	24.9	107.95	19	51.6	40.5	2.98
UCFCSX09-28	3/4		155.5	130.18	92.05	7.9	14	11.9	10.9	24.9	107.95	19	51.6	40.5	2.98
UCFCSX10		50	162	136.5	96.52	7.1	14	16	10.9	25.9	114.3	22.2	55.6	40.5	3.57
UCFCSX10-30	7/8		162	136.5	96.52	7.1	14	16	10.9	25.9	114.3	22.2	55.6	40.5	3.57
UCFCSX10-31	1-15/16		162	136.5	96.52	7.1	14	16	10.9	25.9	114.3	22.2	55.6	40.5	3.57
UCFCSX10-32	1/2		162	136.5	96.52	7.1	14	16	10.9	25.9	114.3	22.2	55.6	40.5	3.57
UCFCSX11		55	180.8	152.4	107.76	4	14	22.1	13	25.9	127	25.4	65.1	43.7	5
UCFCSX11-33	1/16		180.8	152.4	107.76	4	14	22.1	13	25.9	127	25.4	65.1	43.7	5
UCFCSX11-34	1/8		180.8	152.4	107.76	4	14	22.1	13	25.9	127	25.4	65.1	43.7	5
UCFCSX11-35	3/16		180.8	152.4	107.76	4	14	22.1	13	25.9	127	25.4	65.1	43.7	5
UCFCSX11-36	1/4		180.8	152.4	107.76	4	14	22.1	13	25.9	127	25.4	65.1	43.7	5
UCFCSX12		60	193.8	165.1	116.74	10.9	14	20	14	33	139.7	25.4	65.1	50.6	6.32
UCFCSX12-38	3/8		193.8	165.1	116.74	10.9	14	20	14	33	139.7	25.4	65.1	50.6	6.32
UCFCSX12-39	7/16		193.8	165.1	116.74	10.9	14	20	14	33	139.7	25.4	65.1	50.6	6.32
UCFCSX13		65	193.7	165.1	116.74	10.9	14	20	14	33.3	139.7	30.2	74.6	55.3	8.25
UCFCSX13-40	1/2		193.7	165.1	116.74	10.9	14	20	14	33.3	139.7	30.2	74.6	55.3	8.25
UCFCSX13-41	9/16		193.7	165.1	116.74	10.9	14	20	14	33.3	139.7	30.2	74.6	55.3	8.25
UCFCSX14		70	222.2	190.5	134.7	14	17.5	20	16	36	161.925	33.3	77.8	58.5	8.6
UCFCSX14-42	3/8		222.2	190.5	134.7	14	17.5	20	16	36	161.925	33.3	77.8	58.5	8.6
UCFCSX14-43	11/16		222.2	190.5	134.7	14	17.5	20	16	36	161.925	33.3	77.8	58.5	8.6
UCFCSX14-44	3/4		222.2	190.5	134.7	14	17.5	20	16	36	161.925	33.3	77.8	58.5	8.6
UCFCSX15		75	222.2	190.5	134.7	11.9	17.5	22.1	16	35	161.925	33.3	82.6	61.2	8.76
UCFCSX15-45	2-13/16		222.2	190.5	134.7	11.9	17.5	22.1	16	35	161.925	33.3	82.6	61.2	8.76
UCFCSX15-46	7/8		222.2	190.5	134.7	11.9	17.5	22.1	16	35	161.925	33.3	82.6	61.2	8.76
UCFCSX15-47	2-15/16		222.2	190.5	134.7	11.9	17.5	22.1	16	35	161.925	33.3	82.6	61.2	8.76
UCFCSX15-48	1/3		222.2	190.5	134.7	11.9	17.5	22.1	16	35	161.925	33.3	82.6	61.2	8.76
UCFCSX17		85	260	218.95	154.82	9.9	20.6	24.9	19	36	187.325	39.7	96	66.2	13.41
UCFCSX17-53	5/16		260	218.95	154.82	9.9	20.6	24.9	19	36	187.325	39.7	96	66.2	13.41
UCFCSX17-55	7/16		260	218.95	154.82	9.9	20.6	24.9	19	36	187.325	39.7	96	66.2	13.41
UCFCSX20		100	276	238	168.29	22	23	28	22	66	206.375	79.2	117.5	90.3	18.5
UCFCSX20-63	3-15/16		276	238	168.29	22	23	28	22	66	206.375	79.2	117.5	90.3	18.5
UCFCSX20-64	1/4		276	238	168.29	22	23	28	22	66	206.375	79.2	117.5	90.3	18.5

動きの未来をエンジニアリングする

UKLについて

Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China フランジカートリッジベアリングユニット suppliers and OEM/ODM フランジカートリッジベアリングユニット company, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

私たちについてもっと詳しく Ukl Bearing Manufacturing Co.,Ltd

0+

年

業界経験
0+

モデルの多様性
0+

従業員数
0

$

年間輸出額

名誉の証明書

ニュース

NU 309 円筒ころ軸受がモーターとギアボックスの設計に優れているのはなぜですか?
04 Jun, 2026
重要なポイント: NU309 ベアリングはフローティングベアリングとして優れていますシャフトの熱膨張が重大な懸念事項となるモーターおよびギアボックスの設計の場合、 NU 309 ベアリング最も信頼性の高いソリューションを提供します。フランジのない内輪という独自の設計により、有害な内部負荷を引き起こすことなくシャフトが両軸方向に自...

続きを読む
2206 AV Nilos リングの取り付け方法 (ステップバイステップガイド)
28 May, 2026
開いた側をベアリングに向けて取り付けます正しくインストールするには、 2206AV Nilos リングは、凸面 (開いた) 側がベアリング軌道面を向くように配置します。リングはベアリングの外輪に対して同一面に収まる必要があります。 2206 AV Nilos リングの設計上のクリアランスは c = 0.3mm で、歪みがないようにする...

続きを読む
高速用途に適したアンギュラ玉軸受を選択するにはどうすればよいですか?
21 May, 2026
高速回転機械に最適な回転コンポーネントを選択するには、動作条件、内部形状、熱管理を深く理解する必要があります。精密機械の中でも、アンギュラ玉軸受高い回転速度を維持しながらラジアル荷重とアキシアル荷重の組み合わせを処理できるため、好ましい選択肢です。高速動作の要求を理解する工作機械のスピンドル、ターボチャージャー、高周波モーター、航空宇宙補助電源...

続きを読む
圧力下での精度: 医療機器ベアリングの選択を決定する重要な要素
14 May, 2026
急速に進化する医療技術の分野では、たとえ最小のコンポーネントであっても救命装置の成功を左右する可能性があります。このうち、医療機器ベアリング静かだが重要な役割を果たしている。ロボット手術アームから MRI 回転装置に至るまで、信頼性、衛生性、性能に対する要求はかつてないほど高まっています。材料の選択: 標準を超えたクロム鋼 ...

続きを読む
