テイクアップベアリングユニット

TAKE UPベアリングの型式は、T200（標準荷重）、TX（中荷重）、T300（重荷重）、ST200（広溝タイプ）があります。標準荷重
本製品は、T型ハウジングとインサート軸受から構成される取付軸受ユニットです。ハウジングには、鋳鉄、ダクタイル鋳鉄、プラスチック、ステンレス鋼の設計があります。 UC ハウジングユニットには、クロム鋼またはステンレス鋼の材料が使用される場合があります。具体的な材料の選択は軸受ユニットの用途シナリオによって異なり、鋳鉄ハウジングとクロム鋼製内部軸受の組み合わせが市場の主流構成となっています。ステンレス鋼とプラスチックの TAKE UP ベアリングは通常、化学産業や食品産業で使用されます。

Contact Us お問い合わせ
プレV：2ボルトフランジベアリング 次へ：フランジカートリッジベアリングユニット
  • 仕様
  • お問い合わせ

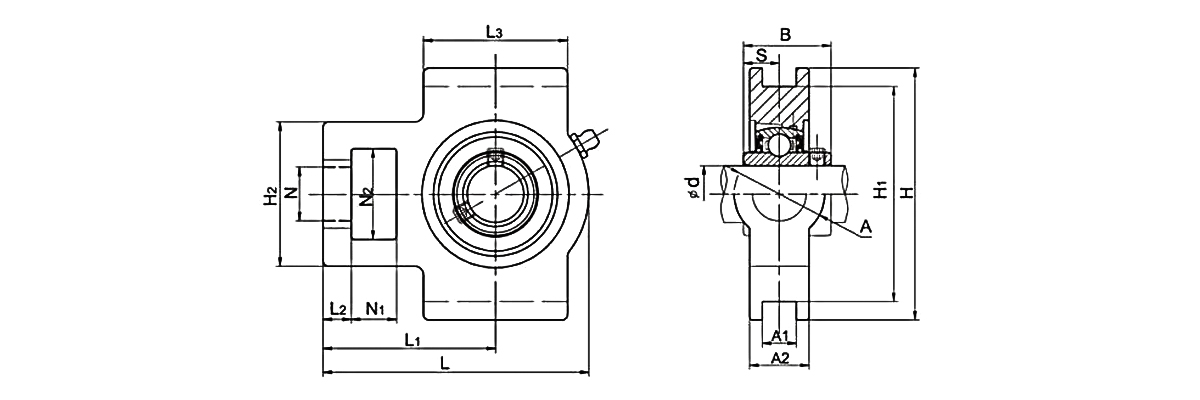

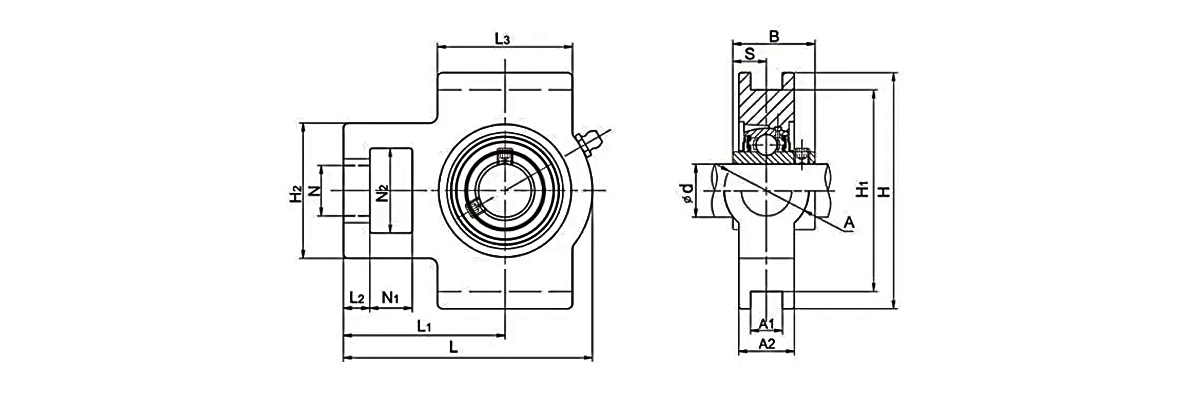

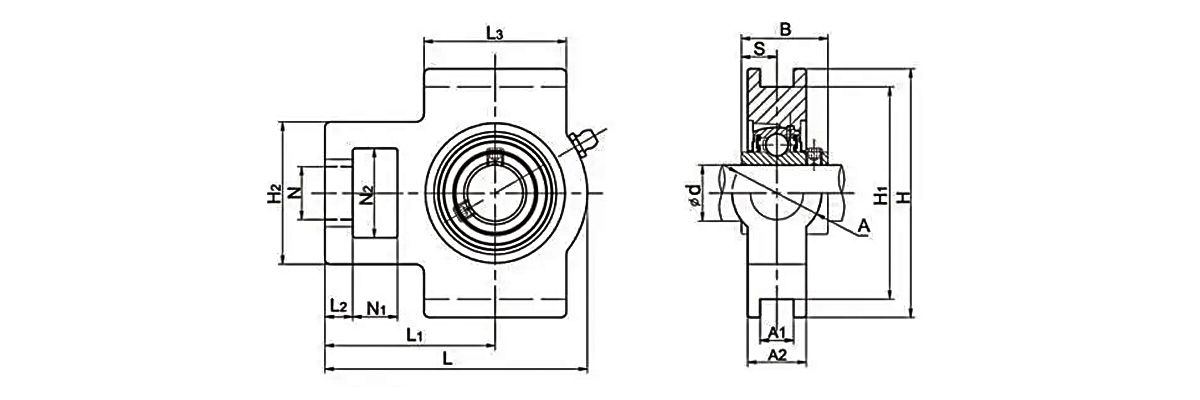

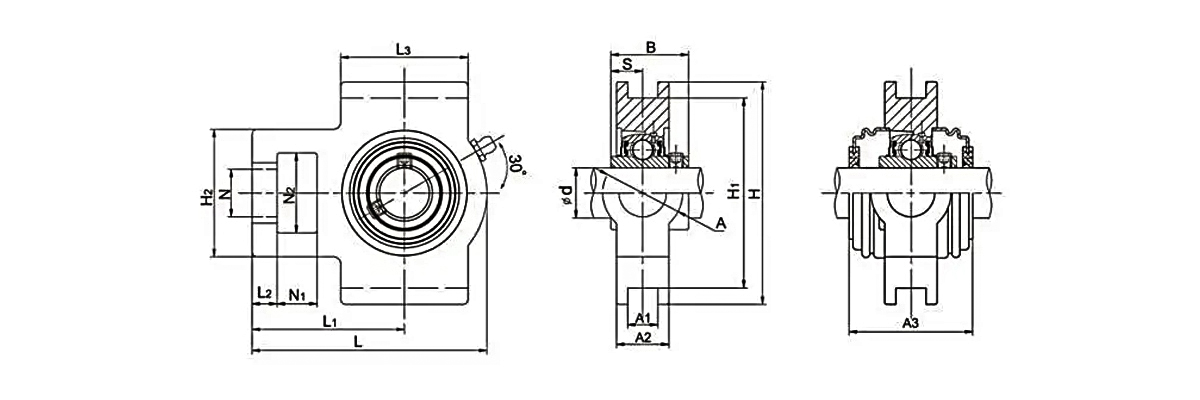

ユニットNo. シャフト径 寸法(mm) 重量
d N1 L2 H2 N2 N L3 A1 H1 H L A A2 L1 B S A3 (kg)
(で) (mm)
UCWT201 12 15 9 46 31 18 46 12 70 82 88 30 21 58 27.4 11.5 - 0.52
UCWT202 15 15 9 46 31 18 46 12 70 82 88 30 21 58 27.4 11.5 - 0.52
UCWT203 17 15 9 46 31 18 46 12 70 82 88 30 21 58 27.4 11.5 - 0.52
UCT201 12 16 10 51 32 19 51 12 76 89 94 32 21 61 31 12.7 - 0.8
UCT201-8 1/2 16 10 51 32 19 51 12 76 89 94 32 21 61 31 12.7 - 0.8
UCT202 15 16 10 51 32 19 51 12 76 89 94 32 21 61 31 12.7 - 0.79
UCT202-9 9/16 16 10 51 32 19 51 12 76 89 94 32 21 61 31 12.7 - 0.79
UCT202-10 5/8 16 10 51 32 19 51 12 76 89 94 32 21 61 31 12.7 - 0.79
UCT203 17 16 10 51 32 19 51 12 76 89 94 32 21 61 31 12.7 - 0.78
UCT203-11 11/16 16 10 51 32 19 51 12 76 89 94 32 21 61 31 12.7 - 0.78
UCT204 20 16 10 51 32 19 51 12 76 89 94 32 21 61 31 12.7 46.4 0.72
UCT204-12 3/4 16 10 51 32 19 51 12 76 89 94 32 21 61 31 12.7 46.4 0.72
UCT205 25 16 10 51 32 19 51 12 76 89 97 32 24 62 34.1 14.3 48 0.8
UCT205-14 7/8 16 10 51 32 19 51 12 76 89 97 32 24 62 34.1 14.3 48 0.8
UCT205-15 15/16 16 10 51 32 19 51 12 76 89 97 32 24 62 34.1 14.3 48 0.8
UCT205-16 1/1 16 10 51 32 19 51 12 76 89 97 32 24 62 34.1 14.3 48 0.8
UCT206 30 16 10 56 37 22 57 12 89 102 113 37 28 70 38.1 15.9 23 1.26
UCT206-17 1/16 16 10 56 37 22 57 12 89 102 113 37 28 70 38.1 15.9 23 1.26
UCT206-18 1/8 16 10 56 37 22 57 12 89 102 113 37 28 70 38.1 15.9 23 1.26
UCT206-19 3/16 16 10 56 37 22 57 12 89 102 113 37 28 70 38.1 15.9 23 1.26
UCT206-20 1/4 16 10 56 37 22 57 12 89 102 113 37 28 70 38.1 15.9 23 1.26
UCT207 35 16 13 64 37 22 64 12 89 102 129 37 30 78 42.9 17.5 59 1.68
UCT207-20 1/4 16 13 64 37 22 64 12 89 102 129 37 30 78 42.9 17.5 59 1.68
UCT207-21 5/16 16 13 64 37 22 64 12 89 102 129 37 30 78 42.9 17.5 59 1.68
UCT207-22 3/8 16 13 64 37 22 64 12 89 102 129 37 30 78 42.9 17.5 59 1.68
UCT207-23 7/16 16 13 64 37 22 64 12 89 102 129 37 30 78 42.9 17.5 59 1.68
UCT208 40 19 16 83 49 29 83 16 102 114 144 49 33 88 49.2 19 68.2 2.28
UCT208-24 1/2 19 16 83 49 29 83 16 102 114 144 49 33 88 49.2 19 68.2 2.28
UCT208-25 9/16 19 16 83 49 29 83 16 102 114 144 49 33 88 49.2 19 68.2 2.28
UCT209 45 19 16 83 49 29 83 16 102 117 144 49 35 87 49.2 19 70 2.52
UCT209-26 5/8 19 16 83 49 29 83 16 102 117 144 49 35 87 49.2 19 70 2.52
UCT209-27 11/16 19 16 83 49 29 83 16 102 117 144 49 35 87 49.2 19 70 2.52
UCT209-28 3/4 19 16 83 49 29 83 16 102 117 144 49 35 87 49.2 19 70 2.52
UCT210 50 19 16 83 49 29 86 16 102 117 149 49 37 90 51.6 19 76 2.75
UCT210-30 7/8 19 16 83 49 29 86 16 102 117 149 49 37 90 51.6 19 76 2.75
UCT210-31 1-15/16 19 16 83 49 29 86 16 102 117 149 49 37 90 51.6 19 76 2.75
UCT210-32 1/2 19 16 83 49 29 86 16 102 117 149 49 37 90 51.6 19 76 2.75
UCT211 55 25 19 102 64 35 95 22 130 146 171 64 38 106 55.6 22.2 76 4.1
UCT211-32 1/2 25 19 102 64 35 95 22 130 146 171 64 38 106 55.6 22.2 76 4.1
UCT211-34 1/8 25 19 102 64 35 95 22 130 146 171 64 38 106 55.6 22.2 76 4.1
UCT211-35 3/16 25 19 102 64 35 95 22 130 146 171 64 38 106 55.6 22.2 76 4.1
UCT212 60 32 19 102 64 35 102 22 130 146 194 64 42 119 65.1 25.4 89 4.9
UCT212-36 1/4 32 19 102 64 35 102 22 130 146 194 64 42 119 65.1 25.4 89 4.9
UCT212-38 3/8 32 19 102 64 35 102 22 130 146 194 64 42 119 65.1 25.4 89 4.9
UCT212-39 7/16 32 19 102 64 35 102 22 130 146 194 64 42 119 65.1 25.4 89 4.9
UCT213 65 32 21 111 70 41 121 26 151 167 224 70 44 137 65.1 25.4 89 6.7
UCT213-40 1/2 32 21 111 70 41 121 26 151 167 224 70 44 137 65.1 25.4 89 6.7
UCT214 70 32 21 111 70 41 121 26 151 167 224 70 46 137 74.6 30.2 98 6.9
UCT214-44 3/4 32 21 111 70 41 121 26 151 167 224 70 46 137 74.6 30.2 98 6.9
UCT215 75 32 21 111 70 41 121 26 151 167 232 70 48 140 77.8 33.3 97 7.4
UCT215-47 2-15/16 32 21 111 70 41 121 26 151 167 232 70 48 140 77.8 33.3 97 7.4
UCT215-48 1/3 32 21 111 70 41 121 26 151 167 232 70 48 140 77.8 33.3 97 7.4
UCT216 80 32 21 111 70 41 121 26 165 184 235 70 51 140 82.6 33.3 110 8.1
UCT217 85 38 29 124 73 48 157 30 173 198 260 73 54 162 85.7 34.1 114.2 11
UCT217-52 1/4 38 29 124 73 48 157 30 173 198 260 73 54 162 85.7 34.1 114.2 11
UCT218 90 40 30 130 80 48 140 30 190 215 275 80 55 170 96 39.7 - 12.2
UCT218-56 1/4 40 30 130 80 48 140 30 190 215 275 80 55 170 96 39.7 - 12.2

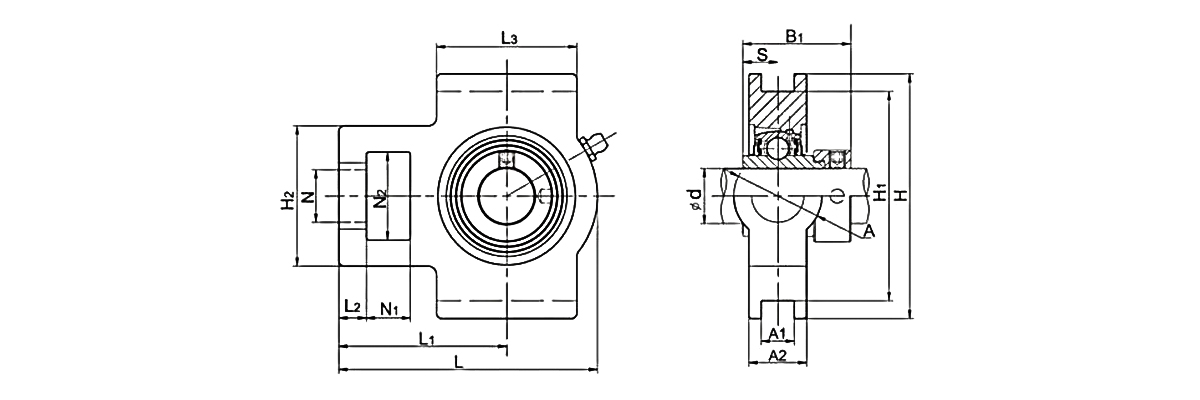

ユニットNo. シャフト径 寸法(mm) 重量 (kg)
d N1 L2 H2 N2 N L3 A1 H1 H L A A2 L1 B1 s
(で) (mm)
NAT201S 12 15 9 46 31 18 46 12 70 82 88 30 21 58 37.3 13.9 0.78
NAT201-8S 1/2 15 9 46 31 18 46 12 70 82 88 30 21 58 37.3 13.9 0.78
NAT202S 15 15 9 46 31 18 46 12 70 82 88 30 21 58 37.3 13.9 0.78
NAT202-10S 5/8 15 9 46 31 18 46 12 70 82 88 30 21 58 37.3 13.9 0.78
NAT203S 17 15 9 46 31 18 46 12 70 82 88 30 21 58 37.3 13.9 0.78
NAT203-11S 11/16 15 9 46 31 18 46 12 70 82 88 30 21 58 37.3 13.9 0.78
NAT201 12 16 10 51 32 19 51 12 76 89 94 32 21 61 43.5 17 0.87
NAT201-8 1/2 16 10 51 32 19 51 12 76 89 94 32 21 61 43.5 17 0.87
NAT202 15 16 10 51 32 19 51 12 76 89 94 32 21 61 43.5 17 0.87
NAT202-10 5/8 16 10 51 32 19 51 12 76 89 94 32 21 61 43.5 17 0.87
NAT203 17 16 10 51 32 19 51 12 76 89 94 32 21 61 43.5 17 0.87
NAT203-11 11/16 16 10 51 32 19 51 12 76 89 94 32 21 61 43.5 17 0.87
NAT204 20 16 10 51 32 19 51 12 76 89 94 32 21 61 43.5 17 0.87
NAT204-12 3/4 16 10 51 32 19 51 12 76 89 94 32 21 61 43.5 17 0.87
NAT205 25 16 10 51 32 19 51 12 76 89 97 32 24 62 44.3 17.4 0.92
NAT205-14 7/8 16 10 51 32 19 51 12 76 89 97 32 24 62 44.3 17.4 0.92
NAT205-15 15/16 16 10 51 32 19 51 12 76 89 97 32 24 62 44.3 17.4 0.92
NAT205-16 1/1 16 10 51 32 19 51 12 76 89 97 32 24 62 44.3 17.4 0.92
NAT206 30 16 10 56 37 22 57 12 89 102 113 37 28 70 48.3 18.2 1.39
NAT206-18 1/8 16 10 56 37 22 57 12 89 102 113 37 28 70 48.3 18.2 1.39
NAT206-19 3/16 16 10 56 37 22 57 12 89 102 113 37 28 70 48.3 18.2 1.39
NAT206-20 1/4 16 10 56 37 22 57 12 89 102 113 37 28 70 48.3 18.2 1.39
NAT207 35 16 13 64 37 22 64 12 89 102 129 37 30 78 51.1 18.8 1.83
NAT207-20 1/4 16 13 64 37 22 64 12 89 102 129 37 30 78 51.1 18.8 1.83
NAT207-21 5/16 16 13 64 37 22 64 12 89 102 129 37 30 78 51.1 18.8 1.83
NAT207-22 3/8 16 13 64 37 22 64 12 89 102 129 37 30 78 51.1 18.8 1.83
NAT207-23 7/16 16 13 64 37 22 64 12 89 102 129 37 30 78 51.1 18.8 1.83
NAT208 40 19 16 83 49 29 83 16 102 114 144 49 33 88 56.3 21.4 2.64
NAT208-24 1/2 19 16 83 49 29 83 16 102 114 144 49 33 88 56.3 21.4 2.64
NAT208-25 9/16 19 16 83 49 29 83 16 102 114 144 49 33 88 56.3 21.4 2.64
NAT209 45 19 16 83 49 29 83 16 102 117 144 49 35 87 56.3 21.4 2.67
NAT209-26 5/8 19 16 83 49 29 83 16 102 117 144 49 35 87 56.3 21.4 2.67
NAT209-27 1/16 19 16 83 49 29 83 16 102 117 144 49 35 87 56.3 21.4 2.67
NAT209-28 3/4 19 16 83 49 29 83 16 102 117 144 49 35 87 56.3 21.4 2.67
NAT210 50 19 16 83 49 29 86 16 102 117 149 49 37 90 62.7 24.6 2.81
NAT210-30 7/8 19 16 83 49 29 86 16 102 117 149 49 37 90 62.7 24.6 2.81
NAT210-31 1-15/16 19 16 83 49 29 86 16 102 117 149 49 37 90 62.7 24.6 2.81
NAT211 55 25 19 102 64 35 95 22 130 146 171 64 38 106 71.3 27.7 4.27
NAT211-32 1/2 55 25 19 102 64 35 95 22 130 146 171 64 38 106 71.3 27.7 4.27
NAT211-34 1/8 55 25 19 102 64 35 95 22 130 146 171 64 38 106 71.3 27.7 4.27
NAT211-35 3/16 55 25 19 102 64 35 95 22 130 146 171 64 38 106 71.3 27.7 4.27
NAT212 60 32 19 102 64 35 102 22 130 146 194 64 42 119 77.7 30.9 5.26
NAT212-36 1/4 32 19 102 64 35 102 22 130 146 194 64 42 119 77.7 30.9 5.26
NAT212-38 3/8 32 19 102 64 35 102 22 130 146 194 64 42 119 77.7 30.9 5.26
NAT212-39 7/16 32 19 102 64 35 102 22 130 146 194 64 42 119 77.7 30.9 5.26
NAT213 65 32 21 111 70 41 121 26 151 167 224 70 44 137 85.7 34.1 7.55
NAT213-40 1/2 32 21 111 70 41 121 26 151 167 224 70 44 137 85.7 34.1 7.55
NAT214 70 32 21 111 70 41 121 26 151 167 224 70 46 137 85.7 34.1 7.62
NAT214-44 3/4 32 21 111 70 41 121 26 151 167 224 70 46 137 85.7 34.1 7.62
NAT215 75 32 21 111 70 41 121 26 151 167 232 70 48 140 92.1 37.3 8.13
NAT215-47 2-15/16 32 21 111 70 41 121 26 151 167 232 70 48 140 92.1 37.3 8.13
NAT215-48 1/3 32 21 111 70 41 121 26 151 167 232 70 48 140 92.1 37.3 8.13
NAT216 80 32 21 111 70 41 121 26 165 184 235 70 51 140 95.2 37.3 8.53
NAT217 85 38 29 124 73 48 157 30 173 198 260 73 54 162 73.2 23.4 12.03
NAT217-52 1/4 38 29 124 73 48 157 30 173 198 260 73 54 162 73.2 23.4 12.03

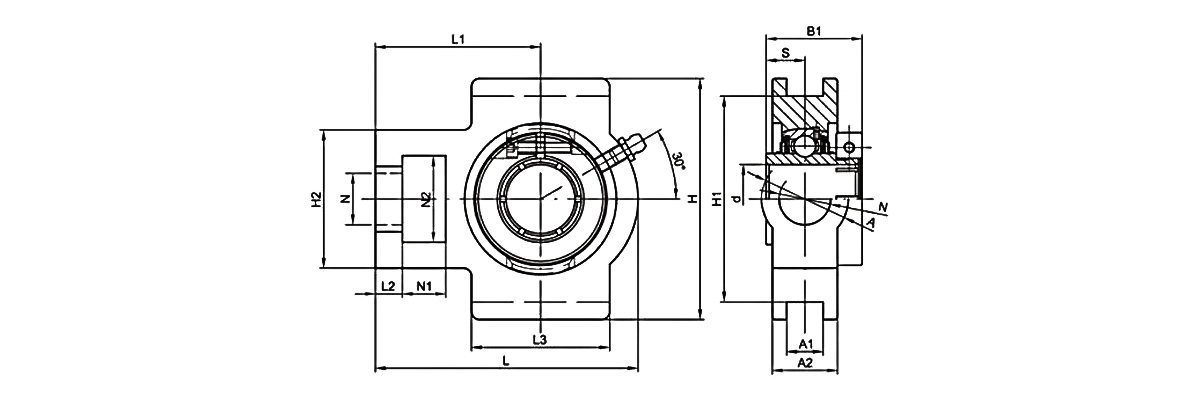

ユニットNo. シャフト径 寸法(mm) 重量
d N1 L2 H2 N2 N L3 A1 H1 H L A A2 L1 B1 S (kg)
(で) (mm)
UET204 20 16 10 51 32 19 51 12 76 89 94 32 21 61 33 12.7 0.93
UET204-12 3/4 16 10 51 32 19 51 12 76 89 94 32 21 61 33 12.7 0.93
UET205 25 16 10 51 32 19 51 12 76 89 97 32 24 62 35.4 14.3 0.96
UET205-14 7/8 16 10 51 32 19 51 12 76 89 97 32 24 62 35.4 14.3 0.96
UET205-15 15/16 16 10 51 32 19 51 12 76 89 97 32 24 62 35.4 14.3 0.96
UET205-16 1/1 16 10 51 32 19 51 12 76 89 97 32 24 62 35.4 14.3 0.96
UET206 30 16 10 56 37 22 57 12 89 102 113 37 28 70 39.8 15.9 1.4
UET206-17 1/16 16 10 56 37 22 57 12 89 102 113 37 28 70 39.8 15.9 1.4
UET206-18 1/8 16 10 56 37 22 57 12 89 102 113 37 28 70 39.8 15.9 1.4
UET206-19 3/16 16 10 56 37 22 57 12 89 102 113 37 28 70 39.8 15.9 1.4
UET206-20 1/4 16 10 56 37 22 57 12 89 102 113 37 28 70 39.8 15.9 1.4
UET207 35 16 13 64 37 22 64 12 89 102 129 37 30 78 43.9 17.5 1.79
UET207-20 1/4 16 13 64 37 22 64 12 89 102 129 37 30 78 43.9 17.5 1.79
UET207-21 5/16 16 13 64 37 22 64 12 89 102 129 37 30 78 43.9 17.5 1.79
UET207-22 3/8 16 13 64 37 22 64 12 89 102 129 37 30 78 43.9 17.5 1.79
UET207-23 7/16 16 13 64 37 22 64 12 89 102 129 37 30 78 43.9 17.5 1.79
UET208 40 19 16 83 49 29 83 16 102 114 144 49 33 88 50.2 19 2.76
UET208-24 1/2 19 16 83 49 29 83 16 102 114 144 49 33 88 50.2 19 2.76
UET208-25 9/16 19 16 83 49 29 83 16 102 114 144 49 33 88 50.2 19 2.76
UET209 45 19 16 83 49 29 83 16 102 117 144 49 35 87 50.2 19 2.88
UET209-26 5/8 19 16 83 49 29 83 16 102 117 144 49 35 87 50.2 19 2.88
UET209-27 11/16 19 16 83 49 29 83 16 102 117 144 49 35 87 50.2 19 2.88
UET209-28 3/4 19 16 83 49 29 83 16 102 117 144 49 35 87 50.2 19 2.88
UET210 50 19 16 83 49 29 86 16 102 117 149 49 37 90 52.6 19 2.86
UET210-30 7/8 19 16 83 49 29 86 16 102 117 149 49 37 90 52.6 19 2.86
UET210-31 1-15/16 19 16 83 49 29 86 16 102 117 149 49 37 90 52.6 19 2.86
UET210-32 1/2 19 16 83 49 29 86 16 102 117 149 49 37 90 52.6 19 2.86
UET211 55 25 19 102 64 35 95 22 130 146 171 64 38 106 56.6 22.2 4.52
UET211-32 1/2 25 19 102 64 35 95 22 130 146 171 64 38 106 56.6 22.2 4.52
UET211-34 1/8 25 19 102 64 35 95 22 130 146 171 64 38 106 56.6 22.2 4.52
UET211-35 3/16 25 19 102 64 35 95 22 130 146 171 64 38 106 56.6 22.2 4.52
UET212 60 32 19 102 64 35 102 22 130 146 194 64 42 119 66.6 25.4 5.41
UET212-36 1/4 32 19 102 64 35 102 22 130 146 194 64 42 119 66.6 25.4 5.41
UET212-38 3/8 32 19 102 64 35 102 22 130 146 194 64 42 119 66.6 25.4 5.41
UET212-39 7/16 32 19 102 64 35 102 22 130 146 194 64 42 119 66.6 25.4 5.41

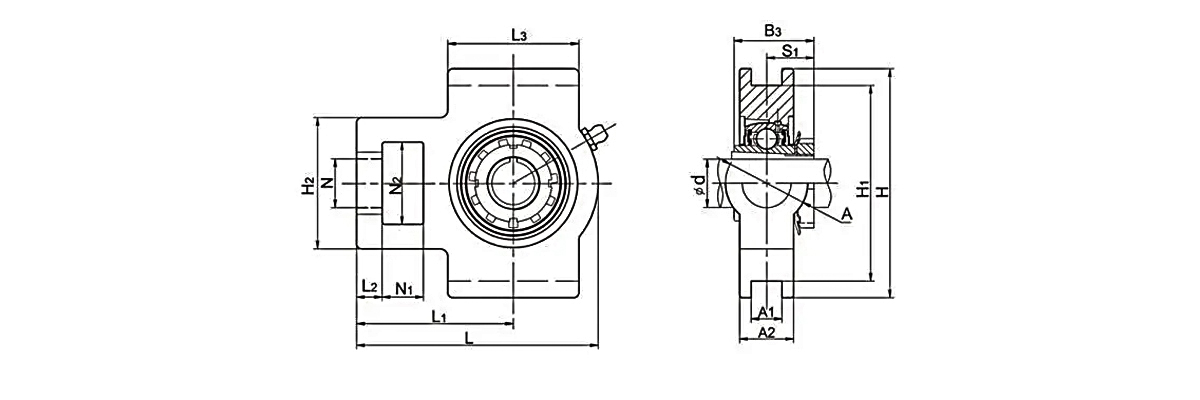

ユニットNo. シャフト径 寸法(mm) 重量
(kg)
d N1 L2 H2 N2 N L3 A1 H1 H L A A2 L1 B3 S1
(で) (mm)
UKT205 H2305 20 16 10 51 32 19 51 12 76 89 97 32 24 62 35 18.5 0.8
UKT205 HE2305 3/4 16 10 51 32 19 51 12 76 89 97 32 24 62 35 18.5 0.8
UKT206 H2306 25 16 10 56 37 22 57 12 89 102 113 37 28 70 38 20.5 1.26
UKT206 HS2306 7/8 16 10 56 37 22 57 12 89 102 113 37 28 70 38 20.5 1.26
UKT206 HE2306 1/1 16 10 56 37 22 57 12 89 102 113 37 28 70 38 20.5 1.26
UKT207 H2307 30 16 13 64 37 22 64 12 89 102 129 37 30 78 43 22.5 1.68
UKT207 HS2307 1/8 16 13 64 37 22 64 12 89 102 129 37 30 78 43 22.5 1.68
UKT208 H2308 35 19 16 83 49 29 83 16 102 114 144 49 33 88 46 24.5 2.28
UKT208 HE2308 1/4 19 16 83 49 29 83 16 102 114 144 49 33 88 46 24.5 2.28
UKT208 HS2308 3/8 19 16 83 49 29 83 16 102 114 144 49 33 88 46 24.5 2.28
UKT209 H2309 40 19 16 83 49 29 83 16 102 117 144 49 35 87 50 26 2.52
UKT209 HA2309 7/16 19 16 83 49 29 83 16 102 117 144 49 35 87 50 26 2.52
UKT209 HE2309 1/2 19 16 83 49 29 83 16 102 117 144 49 35 87 50 26 2.52
UKT209 HS2309 5/8 19 16 83 49 29 83 16 102 117 144 49 35 87 50 26 2.52
UKT210 H2310 45 19 16 83 49 29 86 16 102 117 149 49 37 90 55 27.5 2.75
UKT210 HS2310 5/8 19 16 83 49 29 86 16 102 117 149 49 37 90 55 27.5 2.75
UKT210 HA2310 11/16 19 16 83 49 29 86 16 102 117 149 49 37 90 55 27.5 2.75
UKT210 HE2310 3/4 19 16 83 49 29 86 16 102 117 149 49 37 90 55 27.5 2.75
UKT211 H2311 50 25 19 102 64 35 95 22 130 146 171 64 38 106 59 28.5 4.1
UKT211 HS2311 7/8 25 19 102 64 35 95 22 130 146 171 64 38 106 59 28.5 4.1
UKT211 HA2311 1-15/16 25 19 102 64 35 95 22 130 146 171 64 38 106 59 28.5 4.1
UKT211 HE2311 1/2 25 19 102 64 35 95 22 130 146 171 64 38 106 59 28.5 4.1
UKT212 H2312 55 32 19 102 64 35 102 22 130 146 194 64 42 119 62 31 4.9
UKT212 HS2312 1/8 32 19 102 64 35 102 22 130 146 194 64 42 119 62 31 4.9
UKT213 H2313 60 32 21 111 70 41 121 26 151 167 224 70 44 137 65 32 6.7
UKT213 HA2313 3/16 32 21 111 70 41 121 26 151 167 224 70 44 137 65 32 6.7
UKT213 HE2313 1/4 32 21 111 70 41 121 26 151 167 224 70 44 137 65 32 6.7
UKT213 HS2313 3/8 32 21 111 70 41 121 26 151 167 224 70 44 137 65 32 6.7
UKT215 H2315 65 32 21 111 70 41 121 26 151 167 232 70 48 140 73 35.5 7.4
UKT215 HA2315 7/16 32 21 111 70 41 121 26 151 167 232 70 48 140 73 35.5 7.4
UKT215 HE2315 1/2 32 21 111 70 41 121 26 151 167 232 70 48 140 73 35.5 7.4
UKT216 H2316 70 32 21 111 70 41 121 26 165 184 235 70 51 140 78 39 8.1
UKT216 HA2316 11/16 32 21 111 70 41 121 26 165 184 235 70 51 140 78 39 8.1
UKT216 HE2316 3/4 32 21 111 70 41 121 26 165 184 235 70 51 140 78 39 8.1
UKT217 H2317 75 38 29 124 73 48 157 30 173 198 260 73 54 162 82 40 11
UKT217 HA2317 2-15/16 38 29 124 73 48 157 30 173 198 260 73 54 162 82 40 11
UKT217 HE2317 1/3 38 29 124 73 48 157 30 173 198 260 73 54 162 82 40 11

ユニットNo. シャフト径 寸法(mm) 重量 (kg)
d N1 L2 H2 N2 N L3 A1 H1 H L A A2 L1 B s
(で) (mm)
UCTX05 25 16 12 56 37 22 57 12 89 102 113 37 28 70 38.1 15.9 1.4
UCTX05-13 13/16 16 12 56 37 22 57 12 89 102 113 37 28 70 38.1 15.9 1.4
UCTX05-14 7/8 16 12 56 37 22 57 12 89 102 113 37 28 70 38.1 15.9 1.4
UCTX05-15 15/16 16 12 56 37 22 57 12 89 102 113 37 28 70 38.1 15.9 1.4
UCTX05-16 1/1 16 12 56 37 22 57 12 89 102 113 37 28 70 38.1 15.9 1.4
UCTX06 30 16 15 64 37 22 64 12 89 102 129 37 30 78 42.9 17.5 1.8
UCTX06-17 1/16 16 15 64 37 22 64 12 89 102 129 37 30 78 42.9 17.5 1.8
UCTX06-18 1/8 16 15 64 37 22 64 12 89 102 129 37 30 78 42.9 17.5 1.8
UCTX06-19 3/16 16 15 64 37 22 64 12 89 102 129 37 30 78 42.9 17.5 1.8
UCTX06-20 1/4 16 15 64 37 22 64 12 89 102 129 37 30 78 42.9 17.5 1.8
UCTX07 35 19 17 83 49 29 83 16 102 114 144 49 36 88 49.2 19 2.6
UCTX07-21 5/16 19 17 83 49 29 83 16 102 114 144 49 36 88 49.2 19 2.6
UCTX07-22 3/8 19 17 83 49 29 83 16 102 114 144 49 36 88 49.2 19 2.6
UCTX07-23 7/16 19 17 83 49 29 83 16 102 114 144 49 36 88 49.2 19 2.6
UCTX08 40 19 17 83 49 29 83 16 102 117 144 49 36 87 49.2 19 2.6
UCTX08-24 1/2 19 17 83 49 29 83 16 102 117 144 49 36 87 49.2 19 2.6
UCTX08-25 9/16 19 17 83 49 29 83 16 102 117 144 49 36 87 49.2 19 2.6
UCTX09 45 19 18 83 49 29 86 16 102 117 151 49 38 92 51.6 19 2.8
UCTX09-26 5/8 19 18 83 49 29 86 16 102 117 151 49 38 92 51.6 19 2.8
UCTX09-27 11/16 19 18 83 49 29 86 16 102 117 151 49 38 92 51.6 19 2.8
UCTX09-28 3/4 19 18 83 49 29 86 16 102 117 151 49 38 92 51.6 19 2.8
UCTX09-29 1-13/16 19 18 83 49 29 86 16 102 117 151 49 38 92 51.6 19 2.8
UCTX10 50 25 21 102 64 35 95 22 130 146 171 64 42 106 55.6 22.2 4.3
UCTX10-30 7/8 25 21 102 64 35 95 22 130 146 171 64 42 106 55.6 22.2 4.3
UCTX10-31 1-15/16 25 21 102 64 35 95 22 130 146 171 64 42 106 55.6 22.2 4.3
UCTX10-32 1/2 25 21 102 64 35 95 22 130 146 171 64 42 106 55.6 22.2 4.3
UCTX11 55 32 21 102 64 35 102 22 130 146 194 64 44 119 65.1 25.4 5.2
UCTX11-33 1/16 32 21 102 64 35 102 22 130 146 194 64 44 119 65.1 25.4 5.2
UCTX11-34 1/8 32 21 102 64 35 102 22 130 146 194 64 44 119 65.1 25.4 5.2
UCTX11-35 3/16 32 21 102 64 35 102 22 130 146 194 64 44 119 65.1 25.4 5.2
UCTX11-36 1/4 32 21 102 64 35 102 22 130 146 194 64 44 119 65.1 25.4 5.2
UCTX11-37 5/16 32 21 102 64 35 102 22 130 146 194 64 44 119 65.1 25.4 5.2
UCTX12 60 32 23 111 70 41 121 26 151 167 224 70 48 137 65 25.4 7.6
UCTX12-38 3/8 32 23 111 70 41 121 26 151 167 224 70 48 137 65 25.4 7.6
UCTX12-39 7/16 32 23 111 70 41 121 26 151 167 224 70 48 137 65 25.4 7.6
UCTX13 65 32 23 111 70 41 121 26 151 167 224 70 48 137 74.6 30.2 7.6
UCTX13-40 1/2 32 23 111 70 41 121 26 151 167 224 70 48 137 74.6 30.2 7.6
UCTX13-41 9/16 32 23 111 70 41 121 26 151 167 224 70 48 137 74.6 30.2 7.6
UCTX14 70 32 23 111 70 41 121 26 151 167 232 70 48 140 77.8 33.3 7.7
UCTX14-42 5/8 32 23 111 70 41 121 26 151 167 232 70 48 140 77.8 33.3 7.7
UCTX14-43 11/16 32 23 111 70 41 121 26 151 167 232 70 48 140 77.8 33.3 7.7
UCTX14-44 3/4 32 23 111 70 41 121 26 151 167 232 70 48 140 77.8 33.3 7.7
UCTX15 75 32 23 111 70 41 121 28 165 184 235 70 48 140 82.6 33.3 7.55
UCTX15-45 2-13/16 32 23 111 70 41 121 28 165 184 235 70 48 140 82.6 33.3 7.55
UCTX15-46 7/8 32 23 111 70 41 121 28 165 184 235 70 48 140 82.6 33.3 7.55
UCTX15-47 2-15/16 32 23 111 70 41 121 28 165 184 235 70 48 140 82.6 33.3 7.55
UCTX15-48 1/3 32 23 111 70 41 121 28 165 184 235 70 48 140 82.6 33.3 7.55
UCTX16 80 38 30 124 73 48 157 28 173 198 260 73 54 162 85.7 34.1 11
UCTX16-49 1/16 38 30 124 73 48 157 28 173 198 260 73 54 162 85.7 34.1 11
UCTX16-50 1/8 38 30 124 73 48 157 28 173 198 260 73 54 162 85.7 34.1 11
UCTX16-51 3/16 38 30 124 73 48 157 28 173 198 260 73 54 162 85.7 34.1 11
UCTX16-52 1/4 38 30 124 73 48 157 28 173 198 260 73 54 162 85.7 34.1 11
UCTX17 85 38 30 124 73 48 157 28 173 198 260 73 54 162 96 39.7 12
UCTX17-53 5/16 38 30 124 73 48 157 28 173 198 260 73 54 162 96 39.7 12
UCTX17-55 7/16 38 30 124 73 48 157 28 173 198 260 73 54 162 96 39.7 12

ユニット番号 シャフト径 寸法(mm) 重量 (kg)
d
(mm) N1 L2 H2 N2 N L3 A1 H1 H L A A2 L1 B S
UCT305 1/25 16 12 62 36 26 65 12 80 90 122 36 26 76 38 15 1.41
UCT306 1/30 18 14 70 41 28 74 16 90 100 137 41 28 85 43 17 1.85
UCT307 2/4 20 15 75 45 30 80 16 100 111 150 45 32 94 48 19 2.45
UCT308 2/9 22 17 83 50 32 89 18 112 124 162 50 34 100 52 19 3.09
UCT309 2/14 24 18 90 55 34 97 18 125 138 178 55 38 110 57 22 4.08
UCT310 2/19 27 20 98 61 37 106 20 140 151 191 61 40 117 61 22 5.25
UCT311 2/24 29 21 105 66 39 115 22 150 163 207 66 44 127 66 25 6.41
UCT312 2/29 31 23 115 71 41 123 22 160 179 220 72 46 135 71 26 7.61
UCT313 3/5 32 25 116 70 43 134 26 170 190 238 80 50 146 75 30 9.22
UCT314 3/10 36 25 130 85 46 140 26 180 202 252 90 52 155 78 33 11.4
UCT315 3/15 36 25 134 85 46 150 26 192 216 262 90 55 160 82 32 12.9
UCT316 3/20 42 28 150 98 53 160 30 204 230 282 102 60 174 86 34 15.65
UCT317 3/25 42 30 152 98 53 170 32 214 240 298 102 64 183 96 40 19.34
UCT318 3/30 46 30 160 106 57 175 32 228 255 312 110 66 192 96 40 21.25
UCT319 4/4 46 31 165 106 57 180 35 240 270 322 110 72 197 103 41 24.4
UCT320 4/9 48 32 175 115 59 200 35 260 290 345 120 75 210 108 42 30.6
UCT321 4/14 48 32 175 115 59 200 35 260 290 345 120 75 210 112 44 30.2
UCT322 4/19 52 38 185 125 65 215 38 285 320 385 130 80 235 117 46 38.8
UCT324 4/29 60 42 210 140 70 230 45 320 355 432 140 90 267 126 51 54.6
UCT326 5/9 65 45 220 150 75 240 50 350 385 465 150 100 285 135 54 68.4
UCT328 5/19 70 50 230 160 80 255 50 380 415 515 155 100 315 145 59 83.2

ユニットNo. シャフト径 寸法(mm) 重量
(kg)
d N1 L2 H2 N2 N L3 A1 H1 H L A A2 L1 B S
(で) (mm)
UCST201 12 16 10 51 32 19 51 13.5 76 89 94 32 21 61 31 12.7 0.8
UCST201-8 1/2 16 10 51 32 19 51 13.5 76 89 94 32 21 61 31 12.7 0.8
UCST202 15 16 10 51 32 19 51 13.5 76 89 94 32 21 61 31 12.7 0.8
UCST202-10 5/8 16 10 51 32 19 51 13.5 76 89 94 32 21 61 31 12.7 0.8
UCST203 17 16 10 51 32 19 51 13.5 76 89 94 32 21 61 31 12.7 0.8
UCST203-11 11/16 16 10 51 32 19 51 13.5 76 89 94 32 21 61 31 12.7 0.8
UCST204 20 16 10 51 32 19 51 13.5 76 89 94 32 21 61 31 12.7 0.8
UCST204-12 3/4 16 10 51 32 19 51 13.5 76 89 94 32 21 61 31 12.7 0.8
UCST205 25 16 10 51 32 19 51 13.5 76 89 97 32 24 62 34 14.3 0.8
UCST205-14 7/8 16 10 51 32 19 51 13.5 76 89 97 32 24 62 34 14.3 0.8
UCST205-15 15/16 16 10 51 32 19 51 13.5 76 89 97 32 24 62 34 14.3 0.8
UCST205-16 1/1 16 10 51 32 19 51 13.5 76 89 97 32 24 62 34 14.3 0.8
UCST206 30 16 10 56 37 22 57 13.5 89 102 113 37 28 70 38.1 15.9 1.26
UCST206-17 1/16 16 10 56 37 22 57 13.5 89 102 113 37 28 70 38.1 15.9 1.26
UCST206-18 1/8 16 10 56 37 22 57 13.5 89 102 113 37 28 70 38.1 15.9 1.26
UCST206-19 3/16 16 10 56 37 22 57 13.5 89 102 113 37 28 70 38.1 15.9 1.26
UCST206-20 1/4 16 10 56 37 22 57 13.5 89 102 113 37 28 70 38.1 15.9 1.26
UCST207 35 16 13 64 37 22 64 13.5 89 102 129 37 30 78 42.9 17.5 1.68
UCST207-20 1/4 16 13 64 37 22 64 13.5 89 102 129 37 30 78 42.9 17.5 1.68
UCST207-21 5/16 16 13 64 37 22 64 13.5 89 102 129 37 30 78 42.9 17.5 1.68
UCST207-22 3/8 16 13 64 37 22 64 13.5 89 102 129 37 30 78 42.9 17.5 1.68
UCST207-23 7/16 16 13 64 37 22 64 13.5 89 102 129 37 30 78 42.9 17.5 1.68
UCST208 40 19 16 83 49 29 83 17.5 102 114 144 49 33 88 49.2 19 2.28
UCST208-24 1/2 19 16 83 49 29 83 17.5 102 114 144 49 33 88 49.2 19 2.28
UCST208-25 9/16 19 16 83 49 29 83 17.5 102 114 144 49 33 88 49.2 19 2.28
UCST209 45 19 16 83 49 29 83 17.5 102 117 144 49 35 87 49.2 19 2.52
UCST209-26 5/8 19 16 83 49 29 83 17.5 102 117 144 49 35 87 49.2 19 2.52
UCST209-27 11/16 19 16 83 49 29 83 17.5 102 117 144 49 35 87 49.2 19 2.52
UCST209-28 3/4 19 16 83 49 29 83 17.5 102 117 144 49 35 87 49.2 19 2.52
UCST210 50 19 16 83 49 29 86 17.5 102 117 149 49 37 90 51.6 19 2.75
UCST210-30 7/8 19 16 83 49 29 86 17.5 102 117 149 49 37 90 51.6 19 2.75
UCST210-31 1-15/16 19 16 83 49 29 86 17.5 102 117 149 49 37 90 51.6 19 2.75
UCST210-32 1/2 19 16 83 49 29 86 17.5 102 117 149 49 37 90 51.6 19 2.75
UCST211 55 25 19 102 64 35 95 27 130 146 171 64 38 106 55.6 22.2 4.1
UCST211-32 1/2 25 19 102 64 35 95 27 130 146 171 64 38 106 55.6 22.2 4.1
UCST211-34 1/8 25 19 102 64 35 95 27 130 146 171 64 38 106 55.6 22.2 4.1
UCST211-35 3/16 25 19 102 64 35 95 27 130 146 171 64 38 106 55.6 22.2 4.1
UCST212 60 32 19 102 64 35 102 27 130 146 194 64 42 119 65.1 25.4 4.9
UCST212-36 1/4 32 19 102 64 35 102 27 130 146 194 64 42 119 65.1 25.4 4.9
UCST212-38 3/8 32 19 102 64 35 102 27 130 146 194 64 42 119 65.1 25.4 4.9
UCST212-39 7/16 32 19 102 64 35 102 27 130 146 194 64 42 119 65.1 25.4 4.9
[#入力#]

おすすめ商品

動きの未来をエンジニアリングする
UKLについて
Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China テイクアップベアリングユニット suppliers and OEM/ODM テイクアップベアリングユニット company, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

Ukl Bearing Manufacturing Co.,Ltd 私たちについてもっと詳しく Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    年

    業界経験

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    モデルの多様性

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    従業員数

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    年間輸出額

Ukl Bearing Manufacturing Co.,Ltd
名誉の証明書
ニュース
  • NU 309 円筒ころ軸受がモーターとギアボックスの設計に優れているのはなぜですか?

    重要なポイント: NU309 ベアリングはフローティング ベアリングとして優れています シャフトの熱膨張が重大な懸念事項となるモーターおよびギアボックスの設計の場合、 NU 309 ベアリング 最も信頼性の高いソリューションを提供します。フランジのない内輪という独自の設計により、有害な内部負荷を引き起こすことなくシャフトが両軸方向に自...

    続きを読む
  • 2206 AV Nilos リングの取り付け方法 (ステップバイステップ ガイド)

    開いた側をベアリングに向けて取り付けます 正しくインストールするには、 2206AV Nilos リングは、凸面 (開いた) 側がベアリング軌道面を向くように配置します。リングはベアリングの外輪に対して同一面に収まる必要があります。 2206 AV Nilos リングの設計上のクリアランスは c = 0.3mm で、歪みがないようにする...

    続きを読む
  • 高速用途に適したアンギュラ玉軸受を選択するにはどうすればよいですか?

    高速回転機械に最適な回転コンポーネントを選択するには、動作条件、内部形状、熱管理を深く理解する必要があります。精密機械の中でも、 アンギュラ玉軸受 高い回転速度を維持しながらラジアル荷重とアキシアル荷重の組み合わせを処理できるため、好ましい選択肢です。 高速動作の要求を理解する 工作機械のスピンドル、ターボチャージャー、高周波モーター、航空宇宙補助電源...

    続きを読む
  • 圧力下での精度: 医療機器ベアリングの選択を決定する重要な要素

    急速に進化する医療技術の分野では、たとえ最小のコンポーネントであっても救命装置の成功を左右する可能性があります。このうち、 医療機器ベアリング 静かだが重要な役割を果たしている。ロボット手術アームから MRI 回転装置に至るまで、信頼性、衛生性、性能に対する要求はかつてないほど高まっています。 材料の選択: 標準を超えたクロム鋼 ...

    続きを読む
搭載ベアリング Industry knowledge
